단순하게 전원만 연결되는줄 알았는데

윈도우에서는 잘못된 장치라고 떠서, 리눅스에서 확인

boot0 - 0  / boot1 - 0 에 usb 연결

boot0 - 1 / boot1 - 0에 usb 연결. 차이는 없다.

일단 PA9이 USART1_TX / PA10이 USART1_RX니까 USB TTL을 이용해서 적당히 연결해줘본다.

[링크 : https://www.st.com/resource/en/datasheet/stm32f103c8.pdf]

USB TTL이 /dev/ttyUSB0으로 인식해서 설정하고 읽어보면 잘 읽힌다.

프로그램이 없어서 그런가 boot0 - 0, boot1 - 0 으로 되어있어도 내부 부트로더가 작동한다.

[링크 : https://eteo.tistory.com/417]

무언가 구으면 boot0 - 1, boot1 - 0 으로 하고 리셋눌러줘야 stm32flash에 응답한다.

머.. 안피곤 한 날이 있긴 했던가....?

아부지 신나신듯. 일한다고 바쁜데 자꾸 사진 보내심 -_ㅠ

리눅스/우분투

[링크 : https://manpages.ubuntu.com/manpages/xenial//man1/dfu-util.1.html]

윈도우

[링크 : https://www.st.com/en/development-tools/stsw-stm32080.html]

[링크 : https://community.st.com/t5/stm32cubeide-mcus/programming-stm32-in-bootloader-mode-under-linux/td-p/277572]

[링크 : https://www.os4all.com/m/70]

[링크 : https://www.os4all.com/m/69]

dfu 부트로더

[링크 : https://bigcoco.tistory.com/m/6]

간단하게.. ft232 같은 것 없어도 usb를 통해서 바로 통신이 가능한 com 포트를 생성해주는 기능

cubeIDE에서 따라해봐야겠다.

[링크 : https://jeonhj.tistory.com/m/29]

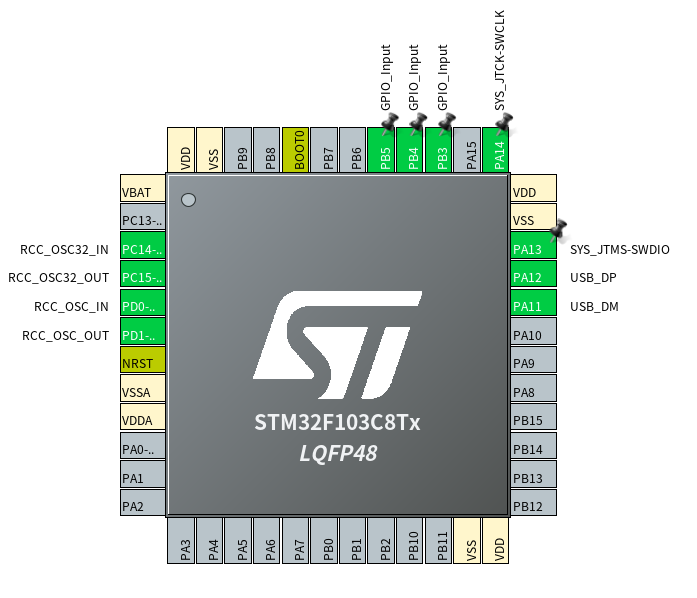

PA11 / PA12가 CAN or USB 포트로 사용을 해야 하는것 같군..

[링크 : https://www.st.com/resource/en/datasheet/stm32f103c8.pdf]

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f103c8.html]

뚫어져라 보니

B7 / A6 + B8 으로 연결되어서 쭈욱 따라가니 A11 / A12로 연결된 듯.

[링크 : https://electronics.stackexchange.com/questions/610007/how-to-wire-usb-c-connector]

+

2026.01.05

벤더에서 만든 드라이버로 비표준으로 통신을 구현하는데 VCP(Virtual comm. port) 이고

CDC는 usb-if 표준으로 통신 장치로 규격화 된 것. 그래서 별도의 드라이버가 필요 없다고 한다.

ms에서 가상화 관련하여 vcp 라는 용어를 쓰기 시작했다고는 하지만 명확하게 어디서 부터 정의된 것인지는 보이지 않는 듯.

vcp로 연결될 경우 12Mbps로 연결된다고 하는 듯.  baudrate는 크게 설정이 필요없나?

[링크 : https://eteo.tistory.com/194]

[링크 : https://community.st.com/t5/stm32-mcus-embedded-software/differences-between-cdc-and-vcp/td-p/449879]

stm32 vcp driver 라고 제공이 되는데.. 그려면 cdc가 아니라 vcp로 연결되는건가...?

[링크 : https://blog.naver.com/top60331/222599480573]

micro USB인줄 알았는데 usb c로 왔다 -ㅁ-!

[링크 : http://mitem.auction.co.kr/vip?itemNo=F241860522] 2,970 * 2 + 3000

상면에는 리셋, BOOT0/BOOT1 핀을 위한 점퍼

STM32F103C8T6 MCU

8MHz / 32.768kHz 클럭

U1 - LDO LB2K 3.3V 500mA 인듯한데.. ams1117 같은 레귤레이터도 비싸다고 이런걸 넣은건가?

[링크 : https://www.alibaba.com/product-detail/Hainayu-Electronic-chip-SOT-23-5_1601244058700.html]

BOOT0 - 1

BOOT1 - 0 으로 점퍼를 셋팅하고 A9 / A10을 시리얼로 연결하면 stm32flash 등으로 올릴수있나 보다.

[링크 : https://medium.com/@paramaggarwal/programming-an-stm32f103-board-using-usb-port-blue-pill-953cec0dbc86]

USB는 전원공급전용인가?

[링크 : https://ko.aliexpress.com/item/1005009880645839.html]

RT9193-33GB  3.3V 300MA SOT23-5

[링크 : https://www.eleparts.co.kr/goods/view?no=210486]

esp32 s3나 esp32나 비슷하고

esp8266과 esp32 c3(risc v) 비슷하다

esp8266이 l106

esp32 가 lx6

esp32-s2 s3가 lx7

esp32 c 는 risc-v 인데

[링크 : https://www.reddit.com/r/esp32/comments/wfiije/has_anyone_done_any_benchmarking_o f_the_esp32_vs/]

simd는 있으나 컴파일러에는 통합 안 되었고 deep learning 으로 가속 가능한 듯

[링크 : https://github.com/espressif/esp-dl]

esp32-s2/3에서는 어떻게 쓸수는 있는데 eps32 에는 simd가 없나?

[링크 : https://github.com/espressif/esp-dsp]

[링크 : https://www.reddit.com/r/esp32/comments/1hm91t0/simd_instructions_on_the_s3_are_fast/]

arm에서는 neon 혹은 sve 라고 하는데

esp 에서는 PIE 표기한다. 명령어 확장이 맞긴 한디... 흐음...

[링크 : https://documentation.espressif.com/esp32-s3_datasheet_en.pdf]

[링크 : https://documentation.espressif.com/esp32-s3_technical_reference_manual_en.pdf#pie]

st link v2는 나중에 지르고(으으.. 택배비)

일단 2개 5940 + 3000 원으로 지름

stm32flash 프로그램으로 boot0 건드려서 구울순 있을 것 같은데

어떻게든 다음에 지를때 stlink v2가 필요하긴 할 듯

[링크 : https://itempage3.auction.co.kr/DetailView.aspx?ItemNo=F241860522&frm3=V2]

이전 짐켈러의 인터뷰와 통하는게 있는 기사.

그러니까.. 이제 cpu에 ram이 달린게 아닌 ram에 cpu가 달린 녀석이 나오면 되는건가..(!!)

[링크 : https://v.daum.net/v/20251118050158870]
