cpuz 와 메모리 타이밍

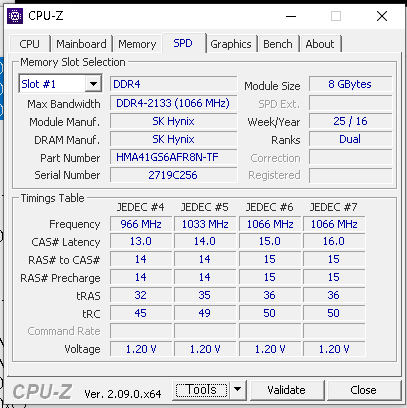

cpu-z 에서 메모리 타이밍 테이블을 보면, 4개만 있어서 다른 클럭은 안되나 싶었는데

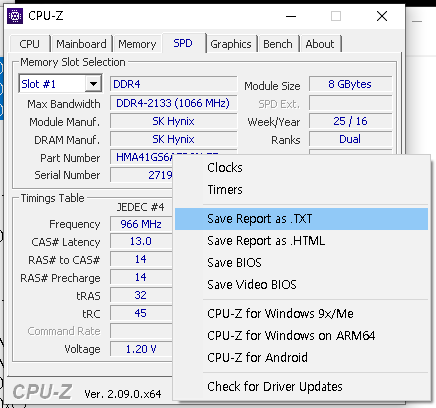

하단의 Tools - Save Report as .TXT 해서 저장하고 보면



다음과 같이 JEDEC # 으로 해서 전체가 나온다.

최소한 슬라이드 해서 전체를 보여주면 더 좋았을걸 아쉽네

Memory SPD ------------------------------------------------------------------------- DIMM # 1 SMBus address 0x50 Memory type DDR4 Module format SO-DIMM Module Manufacturer(ID) SK Hynix (AD00000000000000000000000000) SDRAM Manufacturer (ID) SK Hynix (AD00000000000000000000000000) Size 8192 MBytes Max bandwidth DDR4-2133 (1066 MHz) Part number HMA41GS6AFR8N-TF     Serial number 2719C256 Manufacturing date Week 25/Year 16 Nominal Voltage 1.20 Volts EPP no XMP no AMP no EXPO no JEDEC timings table CL-tRCD-tRP-tRAS-tRC @ frequency JEDEC #1 9.0-9-9-22-31 @ 666 MHz JEDEC #2 11.0-11-11-27-38 @ 800 MHz JEDEC #3 12.0-13-13-30-42 @ 900 MHz JEDEC #4 13.0-14-14-32-45 @ 966 MHz JEDEC #5 14.0-14-14-35-49 @ 1033 MHz JEDEC #6 15.0-15-15-36-50 @ 1066 MHz JEDEC #7 16.0-15-15-36-50 @ 1066 MHz DIMM # 1 SPD registers 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F  00 23 11 0C 03 84 19 00 08 00 40 00 03 09 03 00 00  10 00 00 08 0D F4 03 00 00 6C 6C 6C 11 08 74 20 08  20 00 05 70 03 00 A8 1E 2B 2E 00 78 00 14 3C 00 00  30 00 00 00 00 00 00 00 00 00 00 00 00 2D 0E 0B 2C  40 2E 04 0B 35 00 00 16 2B 2D 0E 15 35 24 0E 00 00  50 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  60 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  70 00 00 00 00 00 86 B5 CE 00 00 00 00 E7 C1 DD CE  80 0F 11 04 01 00 00 00 00 00 00 00 00 00 00 00 00  90 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  A0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  B0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  C0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  D0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  E0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  F0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 FF DB  100 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  110 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  120 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  130 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  140 80 AD 01 16 25 27 19 C2 56 48 4D 41 34 31 47 53  150 36 41 46 52 38 4E 2D 54 46 20 20 20 20 00 80 AD  160 FF 57 56 36 36 4E 30 35 35 39 32 30 33 00 00 00  170 01 00 00 00 00 00 00 01 00 00 00 00 00 DD 00 00  180 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  190 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  1A0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  1B0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  1C0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  1D0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  1E0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00  1F0 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00



심심해서 만들어 본 표. DDR4 메모리 클럭 범위가 의외로 어마어마하게 넓네?

MT/s	MHz	bandwidth
1600	800	12800
1800	900	14400
1932	966	15456
2066	1033	16528
2133	1066.5	17064
2400	1200	19200
2666	1333	21328
2933	1466.5	23464
3000	1500	24000
3200	1600	25600
3600	1800	28800
4000	2000	32000
4133	2066.5	33064
4200	1033	33600
