embeded/arduino(genuino)2020. 5. 5. 16:05

ULN2003 보드 / 28BYJ-48 스텝 모터

완전 동일한 보드 / 모터 관련 글 이 검색에 똭!

해보니 잘 돌아간다. 돌아가니.. 분석을 해봐야지..

[링크 : http://blog.naver.com/ubicomputing/220747940482]



+

생각을 해보니, 스텝모터는 펄스로 한 스텝씩 이동시키는 것일 뿐이니..

ULN2003은 단순하게 보면 4채널 on/off 가능한 칩으로 보면 될 지도 모르겠네?



H brigde가 없어서 전진/후진 바꾸어서 하진 못하고 on/off만 가능함.

[링크 : https://blog.danggun.net/2647]



+



delay() 안쓰고 micros() 함수로 us 단위 시간을 받아와 busy wait 하도록 구성되어있네..

1스텝에 1us, 4096 스텝에 한바퀴니 4초 움직이고 2초 쉬고 4초 반대로 움직이도록 코드가 되어있고

[링크 : https://www.arduino.cc/reference/en/language/functions/time/micros/]



속도를 느리게 해서 LED 불 들어오는 걸 보니

A / AB / B / BC / C / CD / D / DA 를 반복해서 모터를 구동하도록 되어있는 것으로 보인다.



저작자표시

'embeded > arduino(genuino)' 카테고리의 다른 글

TEA5767 살까 말까..  (0) 2020.06.15
지름신 축적중  (0) 2020.06.10
L298N 보드 사용 준비  (0) 2020.04.28
L293D 아두이노 드라이버  (0) 2020.04.22
라즈베리 - 아두이노 i2c 통신 예제  (0) 2020.04.18
Posted by 구차니
embeded/raspberry pi2020. 5. 5. 15:00

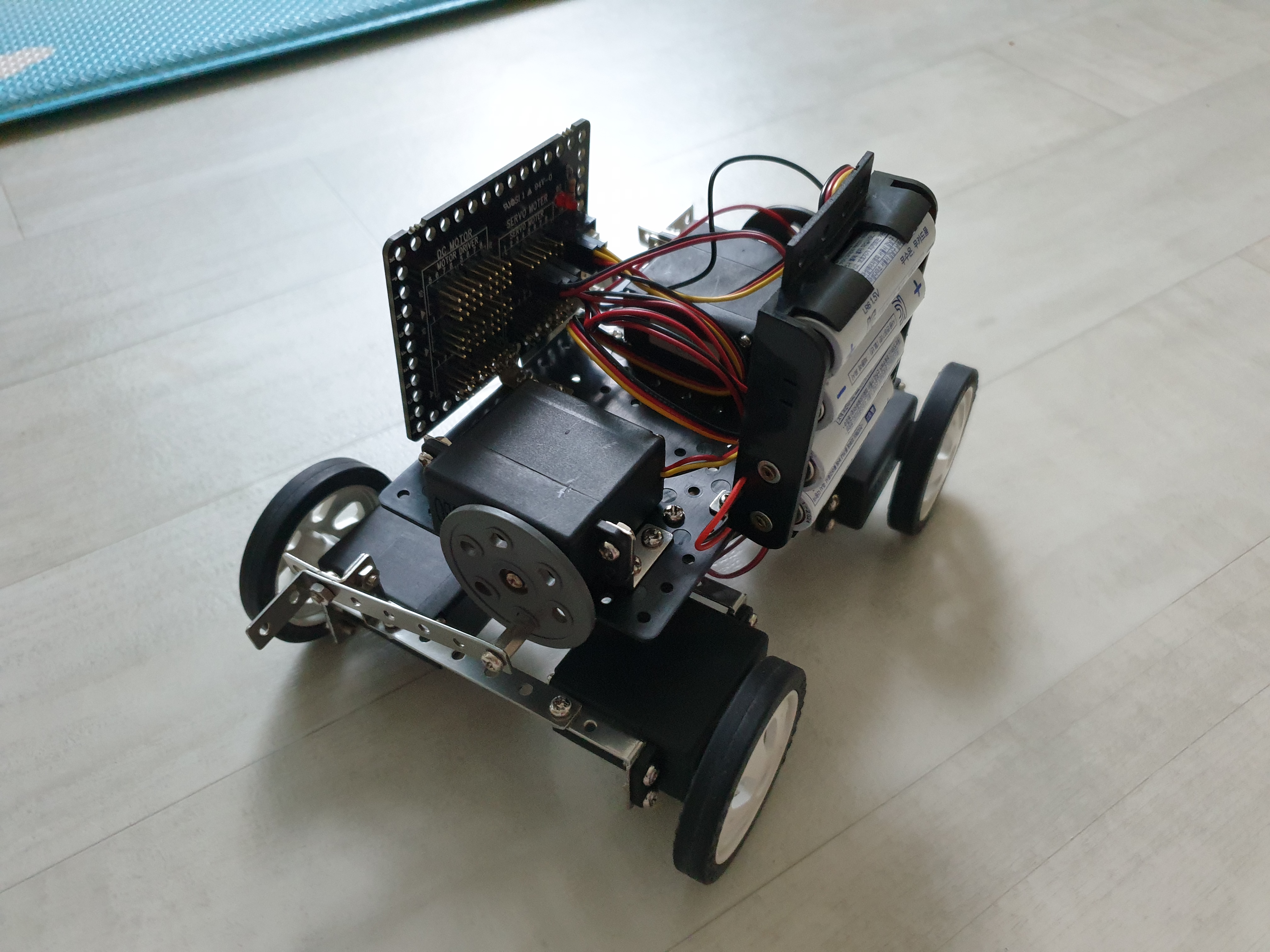

GND가 문제였군..

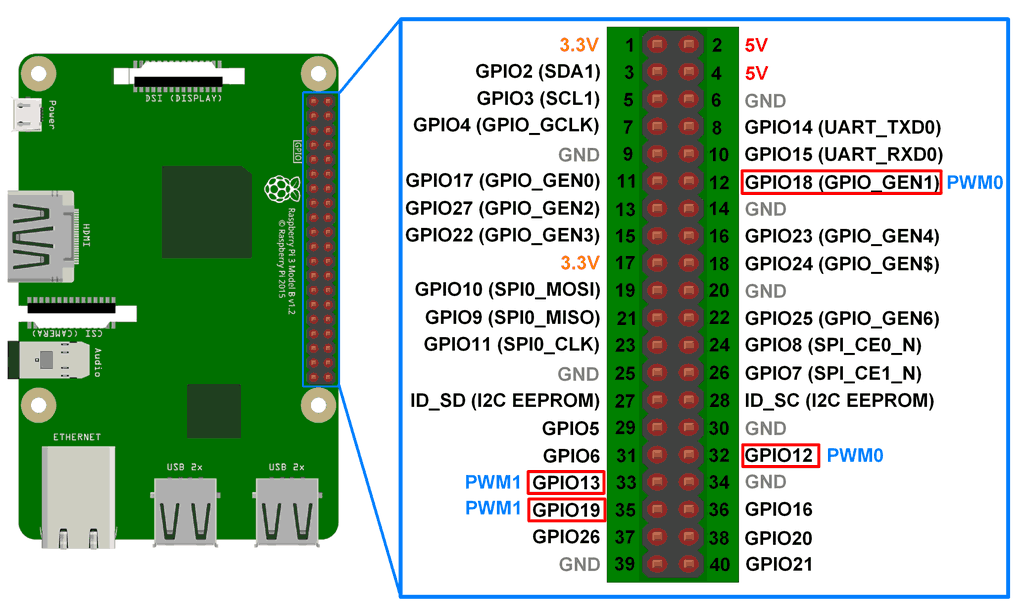

라즈베리에 6번 핀 GND랑 건전지 GND랑 연결해주니 신호 레벨이 맞는지 정상적으로 작동한다.

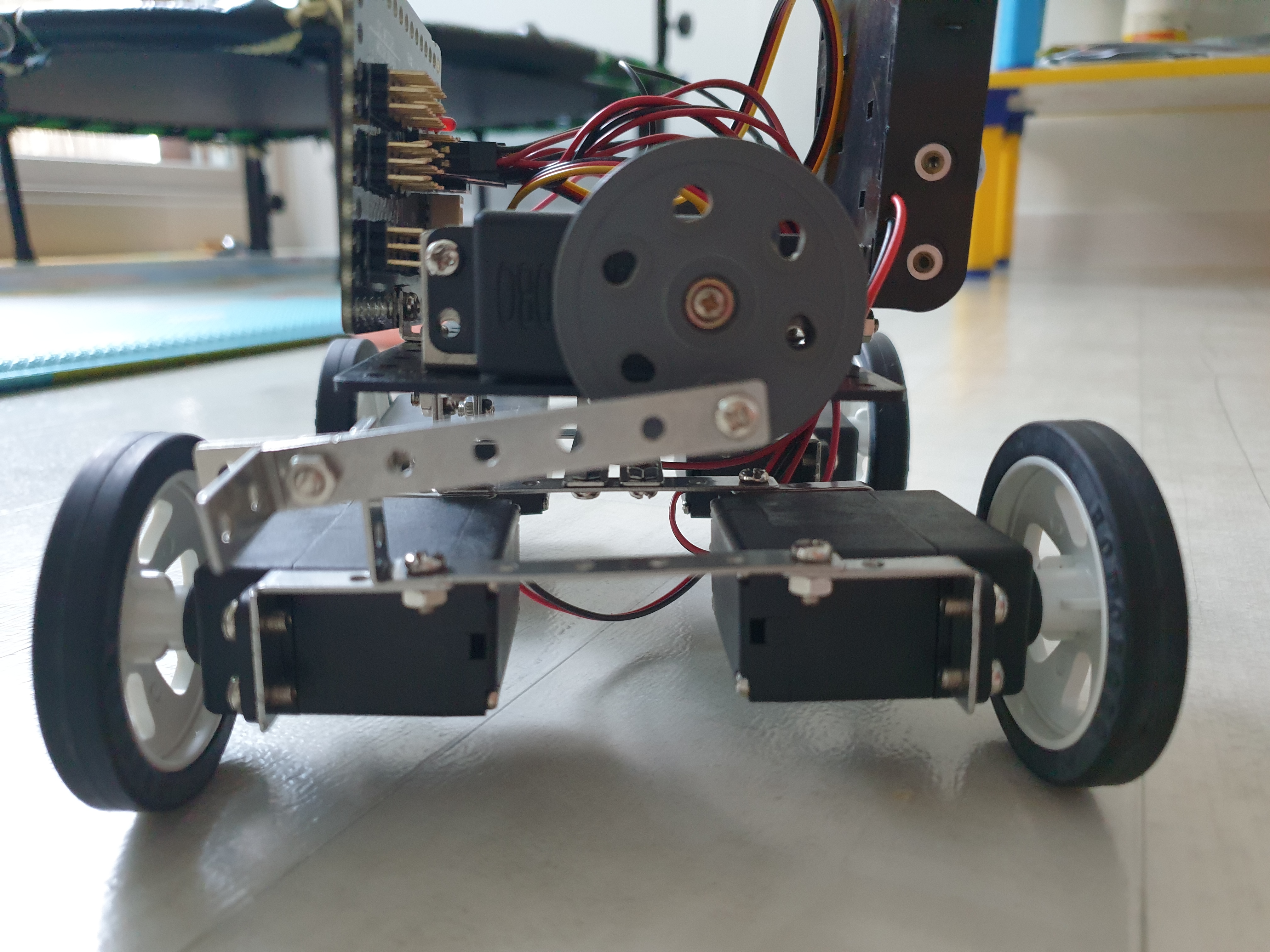

그나저나 조향은 전원이 후달리나.. 끝까지 잘 가질 못하네





// 초기설정
sudo gpio mode 21 out
sudo gpio mode 22 out
sudo gpio mode 23 pwm

sudo gpio mode 27 out
sudo gpio mode 28 out
sudo gpio mode 26 pwm

// stop
sudo gpio write 21 0
sudo gpio write 22 0

// 전진
sudo gpio write 21 1
sudo gpio write 22 0
sudo gpio pwm 23 300

// 후진
sudo gpio write 21 0
sudo gpio write 22 1
sudo gpio pwm 23 300


// 중립
sudo gpio write 27 0
sudo gpio write 28 0

// 좌
sudo gpio write 27 0
sudo gpio write 28 1
sudo gpio pwm 26 4096

// 우
sudo gpio write 27 1
sudo gpio write 28 0
sudo gpio pwm 26 4096

2020/04/30 - [embeded/raspberry pi] - 라즈베리 + L298N 실패..



pwm 으로 400은 넘어야 구동되고 300은 되어야 idle 회전이 가능한 상황.

조향은 pwm 값을 바꾸더라도 의도한 만큼 조향이 되진 않는다. 스프링을 좀 약하게 해야하나?



이제 남은건.. 앱을 만들어야 하는건가 -ㅁ-?

WAS 하나 만들어서 L / R / Neutral / F / R / Stop 이렇게 6가지 명령을 만들어야 하려나.. 어떻게 할까나..

저작자표시

'embeded > raspberry pi' 카테고리의 다른 글

라즈베리 파이 iwlist, iwconfig 로 무선접속하기  (0) 2020.05.09
라즈베리 파이 wifi AP로 설정하기  (0) 2020.05.09
라즈베리 + L298N 실패..  (0) 2020.04.30
라즈베리 파이 pinout 유틸리티  (0) 2020.04.30
라즈베리 스트리밍 + 재생?  (1) 2020.04.29
Posted by 구차니
파일방2020. 5. 5. 11:46

공공데이터포털 자료신청

포탈에서 제공하는 데이터 파싱하려니 정보 획득이 용이하지 않아

기상청과 에어코리아 정보를 받아오는 걸로 방향을 전환! 일단은 openAPI 신청을 해두었는데 언제 승인되려나?



[링크 : https://www.data.go.kr/index.do]

저작자표시

'파일방' 카테고리의 다른 글

bios 초기화 관련  (0) 2020.09.07
online crc 계산 사이트  (0) 2020.09.03
MagicaVoxel  (0) 2020.03.23
ether / win32diskimager 대체 프로그램  (0) 2020.03.07
ArduinoDroid  (0) 2019.06.12
Posted by 구차니
개소리 왈왈/육아관련 주저리2020. 5. 4. 18:10

버리기 + 득템?

가구 하나 버리고

컴퓨터 두 개(i3 2세대, E7500) 버리고

블루투스 마이크 두 개 주워옴 ㅋ

블루투스 페어링 하려니, 왼쪽은 TUXUN Q7 오른쪽은 MICROPHONE이라고만 나온다.

블루투스와 마이크 입력이 브릿지 되서 나오는지,

볼륨 슬라이더를 건드려도 블루투스 볼륨과는 별개로 출력된다.



애들 장난감으로 딱 인 듯 ㅋㅋ



[링크 : http://itempage3.auction.co.kr/DetailView.aspx?itemno=B466575201]

[링크 : https://www.youbeli.com/m/product_info.php?products_id=2418142]

저작자표시

'개소리 왈왈 > 육아관련 주저리' 카테고리의 다른 글

침대 하나 버리기로 결정  (2) 2020.05.10
돈도 없는데 지름신님 자꾸 오심..  (0) 2020.05.07
남양주시 재난긴급지원금 신청  (0) 2020.05.03
벌써 두달..  (0) 2020.05.02
기절  (0) 2020.04.27
Posted by 구차니
개소리 왈왈/육아관련 주저리2020. 5. 3. 20:30

남양주시 재난긴급지원금 신청

얼마 주는지, 언제 주는지도 없냐..

주중에 하려다가 토,일이 전체라서 후다닥 신청



대충 19만.. ㄷㄷ 빠르다.



[링크 : https://www.nyj.go.kr/DisasterSupport]

저작자표시

'개소리 왈왈 > 육아관련 주저리' 카테고리의 다른 글

돈도 없는데 지름신님 자꾸 오심..  (0) 2020.05.07
버리기 + 득템?  (0) 2020.05.04
벌써 두달..  (0) 2020.05.02
기절  (0) 2020.04.27
제주도에서 컴백  (0) 2020.04.26
Posted by 구차니
개소리 왈왈/육아관련 주저리2020. 5. 2. 21:56

벌써 두달..

백수가 바쁘다지만 집에서 반강제 감금중인데 시간만 드럽게 잘간다.

한것도 없는데 말이지..

저작자표시

'개소리 왈왈 > 육아관련 주저리' 카테고리의 다른 글

버리기 + 득템?  (0) 2020.05.04
남양주시 재난긴급지원금 신청  (0) 2020.05.03
기절  (0) 2020.04.27
제주도에서 컴백  (0) 2020.04.26
제주도 집안 여행  (0) 2020.04.25
Posted by 구차니
개소리 왈왈/컴퓨터2020. 5. 1. 10:37

cpu clock 이 왜이래?

Hz가 잘못표시 된것도 아닌데 자릿수 왜이래?

버그인지 cpu 문제인지 모르겠네?



+

SSD만 원래 내 컴퓨터에 달았더니 정상으로 나온다.

CPU랑 메인보드 중에 어느게 문제인지는 미지수..

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

다이소 무선 마우스  (2) 2020.07.04
심심해서... 라기 보단 귀찮아서 github 계정 생성  (0) 2020.05.11
alc662 드라이버  (2) 2020.05.01
아내 친구분 집에서 컴퓨터 수리하려고 가져옴  (0) 2020.04.30
터치 스크린, 화상 키보드 단상  (0) 2020.04.21
Posted by 구차니
개소리 왈왈/컴퓨터2020. 5. 1. 09:33

alc662 드라이버

2세대 메인보드에 사운드가 안잡혀서 이제 보내줘야 하나.. 했는데

alc662용 드라이버 6.x 대를 수동설치하면 작동을 한다.

흐음.. 마소에서 관리하는 드라이버가 문제인가?

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

심심해서... 라기 보단 귀찮아서 github 계정 생성  (0) 2020.05.11
cpu clock 이 왜이래?  (0) 2020.05.01
아내 친구분 집에서 컴퓨터 수리하려고 가져옴  (0) 2020.04.30
터치 스크린, 화상 키보드 단상  (0) 2020.04.21
i3-2100 / 4GB 이 계륵을 어쩐다..  (0) 2020.03.31
Posted by 구차니
개소리 왈왈/컴퓨터2020. 4. 30. 19:05

아내 친구분 집에서 컴퓨터 수리하려고 가져옴

한대는 i5-2500 / 4GB / GTX660

다른 한대는 core2duo 시리즈 메인보드 / 2GB*2 / GTS250?

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

cpu clock 이 왜이래?  (0) 2020.05.01
alc662 드라이버  (2) 2020.05.01
터치 스크린, 화상 키보드 단상  (0) 2020.04.21
i3-2100 / 4GB 이 계륵을 어쩐다..  (0) 2020.03.31
지름 도착  (2) 2020.03.07
Posted by 구차니
embeded/raspberry pi2020. 4. 30. 10:05

라즈베리 + L298N 실패..

라즈베리는 5V USB 어댑터를 통해서 전원을 공급받고

L298N은 1.6V * 4 = 6V로 알카라인 전지를 통해서 공급을 받아서 레벨이 맞지 않는지 작동이 되지 않는다.



라즈베리는 3.3V 나오고 있는데 L298N 데이터시트 상으로는 노이즈 대책을 위해 1.5V 넘어야 한다고 하는데

그건 넘었음에도 왜 되지 않는걸까? ㅠㅠ



sudo gpio mode 21 out
sudo gpio mode 22 out
sudo gpio mode 23 pwm

sudo gpio mode 27 out
sudo gpio mode 28 out
sudo gpio mode 26 pwm

sudo gpio write 21 1
sudo gpio pwm 23 4096

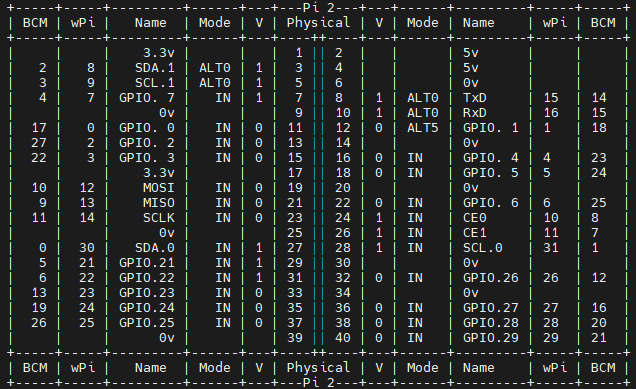

[링크 : http://wiringpi.com/the-gpio-utility/]



[링크 : https://blog.naver.com/chandong83/221156273595]

저작자표시

'embeded > raspberry pi' 카테고리의 다른 글

라즈베리 파이 wifi AP로 설정하기  (0) 2020.05.09
GND가 문제였군..  (0) 2020.05.05
라즈베리 파이 pinout 유틸리티  (0) 2020.04.30
라즈베리 스트리밍 + 재생?  (1) 2020.04.29
라즈베리 파이 2(Srv) 라즈베리 파이 3(cli with spi lcd) 스트리밍  (0) 2020.04.27
Posted by 구차니
