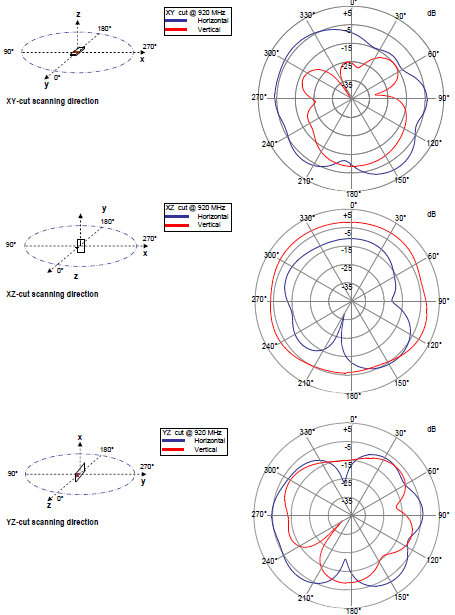

칩 안테나 특성(방사패턴)

2.4GHz는 아니라 다를수 있고

그림만 봐서는 어떤 방향에 어떤식으로 된 녀석인지 알 수 없으니 그냥 참고용.

[링크 : https://itectec.com/electrical/electronic-the-3d-radiation-pattern-of-this-chip-antenna/]

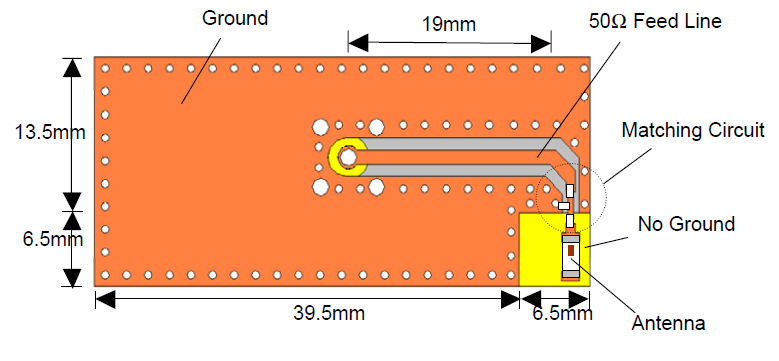

제조사 추천 방식은 아래라는데 50옴 Feed Line이 없으면 안 좋은건가?

아무튼 저 작은 점 같은게 안테나 도선(?) 기둥(?) 이런 역활을 하는 듯

[링크 : https://www.lairdconnect.com/resources/white-papers/how-to-implement-chip-antennas]
