embeded/raspberry pi2021. 6. 9. 13:48

rpiboot for windows

[링크 : https://github.com/raspberrypi/usbboot/raw/master/win32/rpiboot_setup.exe]



Compute Module 4

Ensure the Compute Module is fitted correctly installed on the IO board. It should lie flat on the IO board.
  • Make sure that nRPI_BOOT which is J2 (disable eMMC Boot) on the IO board is set to the 'EN' position.
  • Use a micro USB cable to connect the micro USB slave port J11 on IO board to the host device.
  • Do not power up yet.

[링크 : https://www.raspberrypi.org/documentation/hardware/computemodule/cm-emmc-flashing.md]

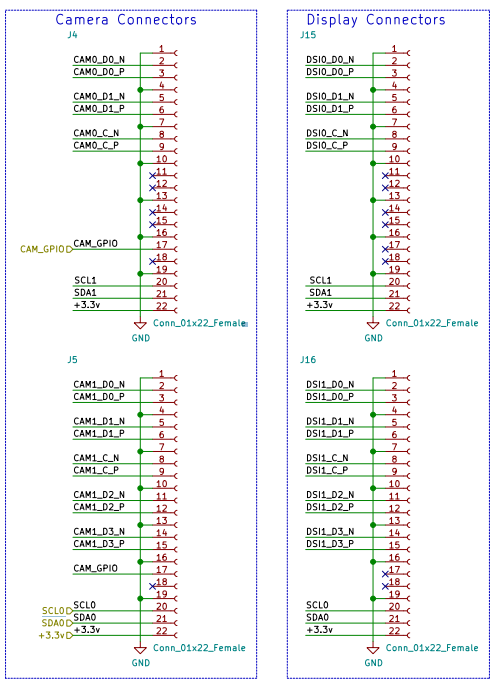

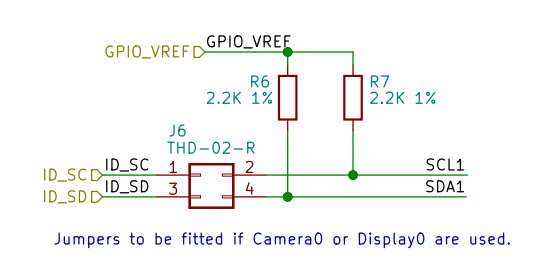

CAM0 / DISP0 사용하려면 J6 점퍼를 세로로 두개 달아야 한다는데

SCL1/SDA1이 연결되는걸 봐서는 i2c-1을 점유하게 되는 듯?

CAM1 / DISP1은 i2c-0 인 듯.

[링크 : https://datasheets.raspberrypi.org/cm4io/cm4io-datasheet.pdf]



cm4

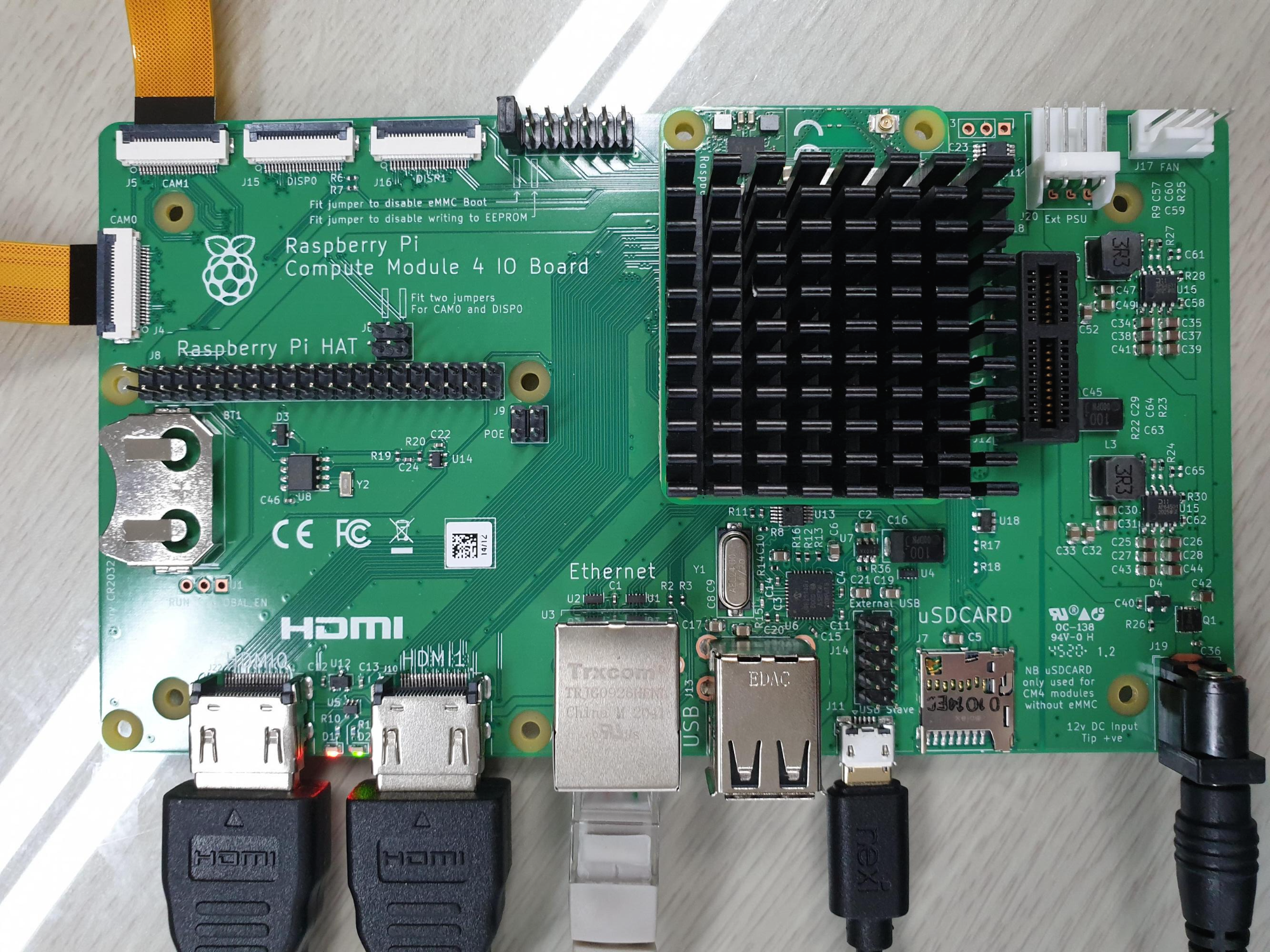

J2 disable eMMC Boot 점퍼 연결(중앙 산단의 점퍼)

usb slave 와 pc 연결(하단 우측 1/4 지점)

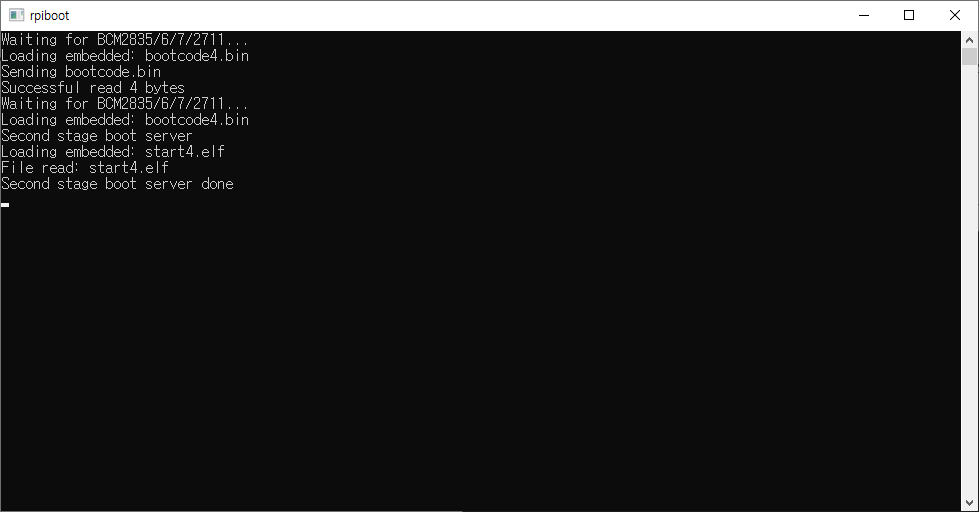

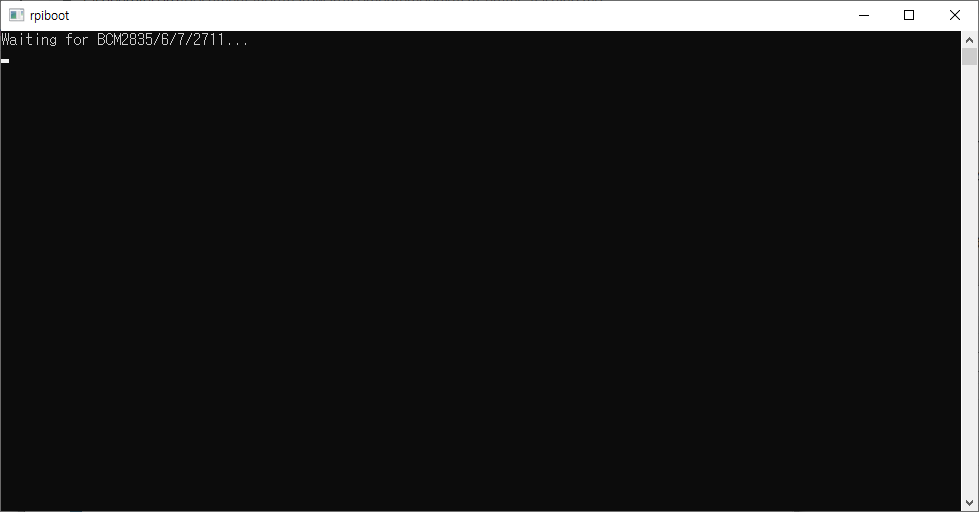

rpiboot ready 실행하고



cm4 전원을 켜면 이런저런 펌웨어 올리고 USB 메모리 스틱처럼 인식된다.

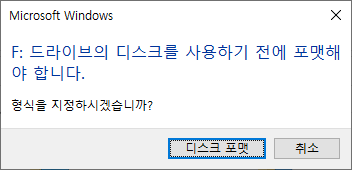

포맷하라는걸 봐서는 ext인가 싶긴한데 나중에 다른 모듈을  리눅스에서 연결은 해봐야 할 듯..

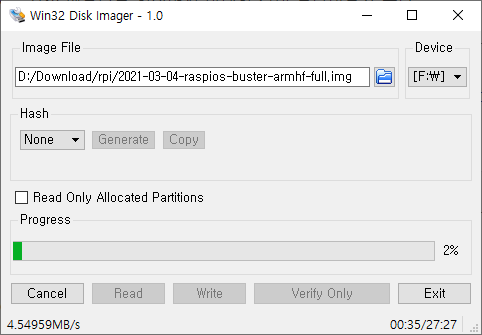

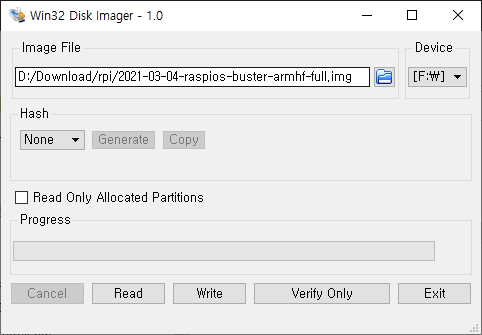

그럼 이제 이미지를 굽굽!



아니 왜.. uSD 보다 느리죠!?



아무튼 굽고 나서 다시 인식되면 boot 파티션이 인식되는데

dt-blob-dualcam.bin을 받아서 dt-blob.bin 으로 저장을 하면 dual CSI/DSI 쓸 준비 끝!

sudo wget https://raw.githubusercontent.com/raspberrypi/documentation/master/hardware/computemodule/dt-blob-dualcam.bin -O /boot/dt-blob.bin

[링크 : https://www.raspberrypi.org/documentation/hardware/computemodule/cmio-camera.md]



켜보니 USB가 인식 안된다 (야이 그지 깽깽이들아!!!)

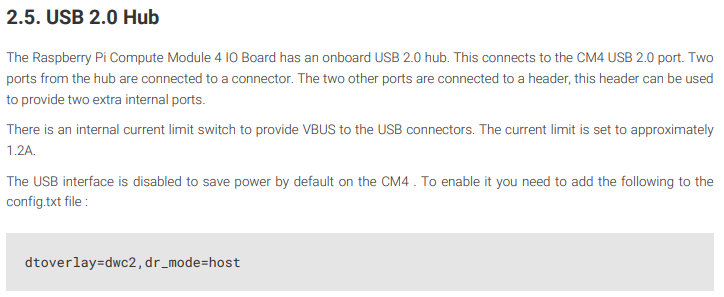

dt-blob.bin을 받으면서 config.txt 가장 끝에 이걸 추가해는 걸 추천!

dtoverlay=dwc2,dr_mode=host

[링크 : https://www.jeffgeerling.com/.../usb-20-ports-not-working-on-compute-module-4-check-your-overlays]



눼.. 메뉴얼 정독 안한 제 잘못입니다 ㅠㅠ

[링크 : https://datasheets.raspberrypi.org/cm4io/cm4io-datasheet.pdf]



부팅하고 나서 파티션을 보니 /dev/mmcblk0 으로 연결이 똭!

$ lsblk
NAME         MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
mmcblk0      179:0    0 29.1G  0 disk
├─mmcblk0p1  179:1    0  256M  0 part /boot
└─mmcblk0p2  179:2    0 28.9G  0 part /
mmcblk0boot0 179:32   0    4M  1 disk
mmcblk0boot1 179:64   0    4M  1 disk



$ mount | grep mmc
/dev/mmcblk0p2 on / type ext4 (rw,noatime)
/dev/mmcblk0p1 on /boot type vfat (rw,relatime,fmask=0022,dmask=0022,codepage=437,iocharset=ascii,shortname=mixed,errors=remount-ro)



raspi-config 에서 camera on , i2c on 켠 상태면 아래와 같이 설정된다.

USB host를 사용하기 위한 dtoverlay와

CM4 보드에 장착된 RTC 및 팬 컨트롤러를 쓰기 위한 dtparam 설정은 파란색 으로 수동 추가해야 함.

$ cat /boot/config.txt
# For more options and information see
# http://rpf.io/configtxt
# Some settings may impact device functionality. See link above for details

# uncomment if you get no picture on HDMI for a default "safe" mode
#hdmi_safe=1

# uncomment this if your display has a black border of unused pixels visible
# and your display can output without overscan
#disable_overscan=1

# uncomment the following to adjust overscan. Use positive numbers if console
# goes off screen, and negative if there is too much border
#overscan_left=16
#overscan_right=16
#overscan_top=16
#overscan_bottom=16

# uncomment to force a console size. By default it will be display's size minus
# overscan.
#framebuffer_width=1280
#framebuffer_height=720

# uncomment if hdmi display is not detected and composite is being output
#hdmi_force_hotplug=1

# uncomment to force a specific HDMI mode (this will force VGA)
#hdmi_group=1
#hdmi_mode=1

# uncomment to force a HDMI mode rather than DVI. This can make audio work in
# DMT (computer monitor) modes
#hdmi_drive=2

# uncomment to increase signal to HDMI, if you have interference, blanking, or
# no display
#config_hdmi_boost=4

# uncomment for composite PAL
#sdtv_mode=2

#uncomment to overclock the arm. 700 MHz is the default.
#arm_freq=800

# Uncomment some or all of these to enable the optional hardware interfaces
dtparam=i2c_arm=on
#dtparam=i2s=on
#dtparam=spi=on

# Uncomment this to enable infrared communication.
#dtoverlay=gpio-ir,gpio_pin=17
#dtoverlay=gpio-ir-tx,gpio_pin=18

# Additional overlays and parameters are documented /boot/overlays/README

# Enable audio (loads snd_bcm2835)
dtparam=audio=on

[pi4]
# Enable DRM VC4 V3D driver on top of the dispmanx display stack
dtoverlay=vc4-fkms-v3d
max_framebuffers=2

[all]
#dtoverlay=vc4-fkms-v3d
dtoverlay=dwc2,dr_mode=host
start_x=1
gpu_mem=128
dtparam=i2c_vc=on





일단 정상부팅되고 i2c도 다 올라왔나 보는데  i2c-0/1 뿐만 아니라 10/11이 추가되어있다.

pi@raspberrypi:~ $ i2cdetect -y 0
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --
pi@raspberrypi:~ $ i2cdetect -y 1
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --
pi@raspberrypi:~ $ i2cdetect -y 10
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- 0c -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 2f
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- 51 -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --
pi@raspberrypi:~ $ i2cdetect -y 11
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- 0c -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 2f
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- 51 -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --
pi@raspberrypi:~ $ ls -al /dev/i2c*
crw-rw---- 1 root i2c 89,  0 Jun  9 18:27 /dev/i2c-0
crw-rw---- 1 root i2c 89,  1 Jun  9 18:27 /dev/i2c-1
crw-rw---- 1 root i2c 89, 10 Jun  9 18:27 /dev/i2c-10
crw-rw---- 1 root i2c 89, 11 Jun  9 18:27 /dev/i2c-11



+

0x0C 는 누구냐... -_-?

To enable the I2C bus to the RTC you will need dtparam=i2c_vc=on set in config.txt . The RTC then will be on i2c-10 address 0x51 ( 7bit address)
To enable the I2C bus to the fan controller you will need dtparam=i2c_vc=on set in config.txt . The fan controller then will be on i2c-10 address 0x2f ( 7bit address)

[링크 : https://datasheets.raspberrypi.org/cm4io/cm4io-datasheet.pdf]

[링크 : https://datasheets.raspberrypi.org/cm4/cm4-datasheet.pdf]





+

2021.06.10

리눅스에서 해봄

libusb의 경우 이전에 RTL-SDR 한다고 설치되어 있어서 설치 안하고 된 듯.

2GB RAM / 8GB eMMC 모델인데

마운트 하려고 시도해보니 파티션도 없고 빈 eMMC 인것 같은데

도대체 라즈베리 4에서 전원 넣으면 뜨는 GUI 부트로더는 어디에 들어있는거냐?!?!

$ sudo apt install libusb-1.0-0-dev
$ git clone https://github.com/raspberrypi/usbboot
$ cd usbboot

$ sudo ./rpiboot
Waiting for BCM2835/6/7/2711...
Loading embedded: bootcode4.bin
Sending bootcode.bin
Successful read 4 bytes
Waiting for BCM2835/6/7/2711...
Loading embedded: bootcode4.bin
Second stage boot server
Loading embedded: start4.elf
File read: start4.elf
Second stage boot server done

$ lsblk
NAME   MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
sdb      8:16   1   7.3G  0 disk

$ sudo fdisk -l /dev/sdb
Disk /dev/sdb: 7.29 GiB, 7818182656 bytes, 15269888 sectors
Disk model: 0001
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

$ sudo mount /dev/sdb /mnt/
NTFS signature is missing.
Failed to mount '/dev/sdb': 부적절한 인수
The device '/dev/sdb' doesn't seem to have a valid NTFS.
Maybe the wrong device is used? Or the whole disk instead of a
partition (e.g. /dev/sda, not /dev/sda1)? Or the other way around?



+

rpi4는 SPI EEPROM 512KB(4Mbit) 짜리 달려있고 거기에 bootcode.bin이 들어있다고

다만 SD에 있을 경우 내장 bootcode.bin은 무시되는 듯.

[링크 : https://www.raspberrypi.org/documentation/hardware/raspberrypi/booteeprom.md]
