구차니의 잡동사니 모음

예제

[링크 : https://github.com/miniwinwm/BluePillDemo]

ATMEL AVR 아두이노 대신 stm32를 넣기 시작한게 bluepill 인가..?

[링크 : https://deepbluembedded.com/stm32-blue-pill-pinout-programming-guide/]

c8과 c6 두가지가 있다는데 플래시와 메모리 용량이 차이가 많이 난다.

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f103c8.html]

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f103c6.html]

stm32f103 bootloader 검색하면 이상하게(?) black pill 이라는게 자주 보이는데

먼가 해서 찾아보니 f411 / cortex-m4 기반의 개발보드인가 보다.

cortex-m4

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f411.html]

내가 가진거랑 거의 보드 레이아웃이 동일한 걸 보면.. 내꺼가 이 녀석의 cortex-m3의 클론인거 같기도 한데

[링크 : https://www.devicemart.co.kr/goods/view?no=14997708]

조금 더 찾아보니 blue pill 이라고 색상별로 나온 레퍼런스가 있고, blue -> black 순서로 후계기 인듯.

[링크 : https://stm32-base.org/boards/STM32F103C8T6-Blue-Pill.html]

단순하게 전원만 연결되는줄 알았는데

윈도우에서는 잘못된 장치라고 떠서, 리눅스에서 확인

boot0 - 0  / boot1 - 0 에 usb 연결

boot0 - 1 / boot1 - 0에 usb 연결. 차이는 없다.

일단 PA9이 USART1_TX / PA10이 USART1_RX니까 USB TTL을 이용해서 적당히 연결해줘본다.

[링크 : https://www.st.com/resource/en/datasheet/stm32f103c8.pdf]

USB TTL이 /dev/ttyUSB0으로 인식해서 설정하고 읽어보면 잘 읽힌다.

프로그램이 없어서 그런가 boot0 - 0, boot1 - 0 으로 되어있어도 내부 부트로더가 작동한다.

[링크 : https://eteo.tistory.com/417]

무언가 구으면 boot0 - 1, boot1 - 0 으로 하고 리셋눌러줘야 stm32flash에 응답한다.

머.. 안피곤 한 날이 있긴 했던가....?

아부지 신나신듯. 일한다고 바쁜데 자꾸 사진 보내심 -_ㅠ

리눅스/우분투

[링크 : https://manpages.ubuntu.com/manpages/xenial//man1/dfu-util.1.html]

윈도우

[링크 : https://www.st.com/en/development-tools/stsw-stm32080.html]

[링크 : https://community.st.com/t5/stm32cubeide-mcus/programming-stm32-in-bootloader-mode-under-linux/td-p/277572]

[링크 : https://www.os4all.com/m/70]

[링크 : https://www.os4all.com/m/69]

dfu 부트로더

[링크 : https://bigcoco.tistory.com/m/6]

간단하게.. ft232 같은 것 없어도 usb를 통해서 바로 통신이 가능한 com 포트를 생성해주는 기능

cubeIDE에서 따라해봐야겠다.

[링크 : https://jeonhj.tistory.com/m/29]

PA11 / PA12가 CAN or USB 포트로 사용을 해야 하는것 같군..

[링크 : https://www.st.com/resource/en/datasheet/stm32f103c8.pdf]

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f103c8.html]

뚫어져라 보니

B7 / A6 + B8 으로 연결되어서 쭈욱 따라가니 A11 / A12로 연결된 듯.

[링크 : https://electronics.stackexchange.com/questions/610007/how-to-wire-usb-c-connector]

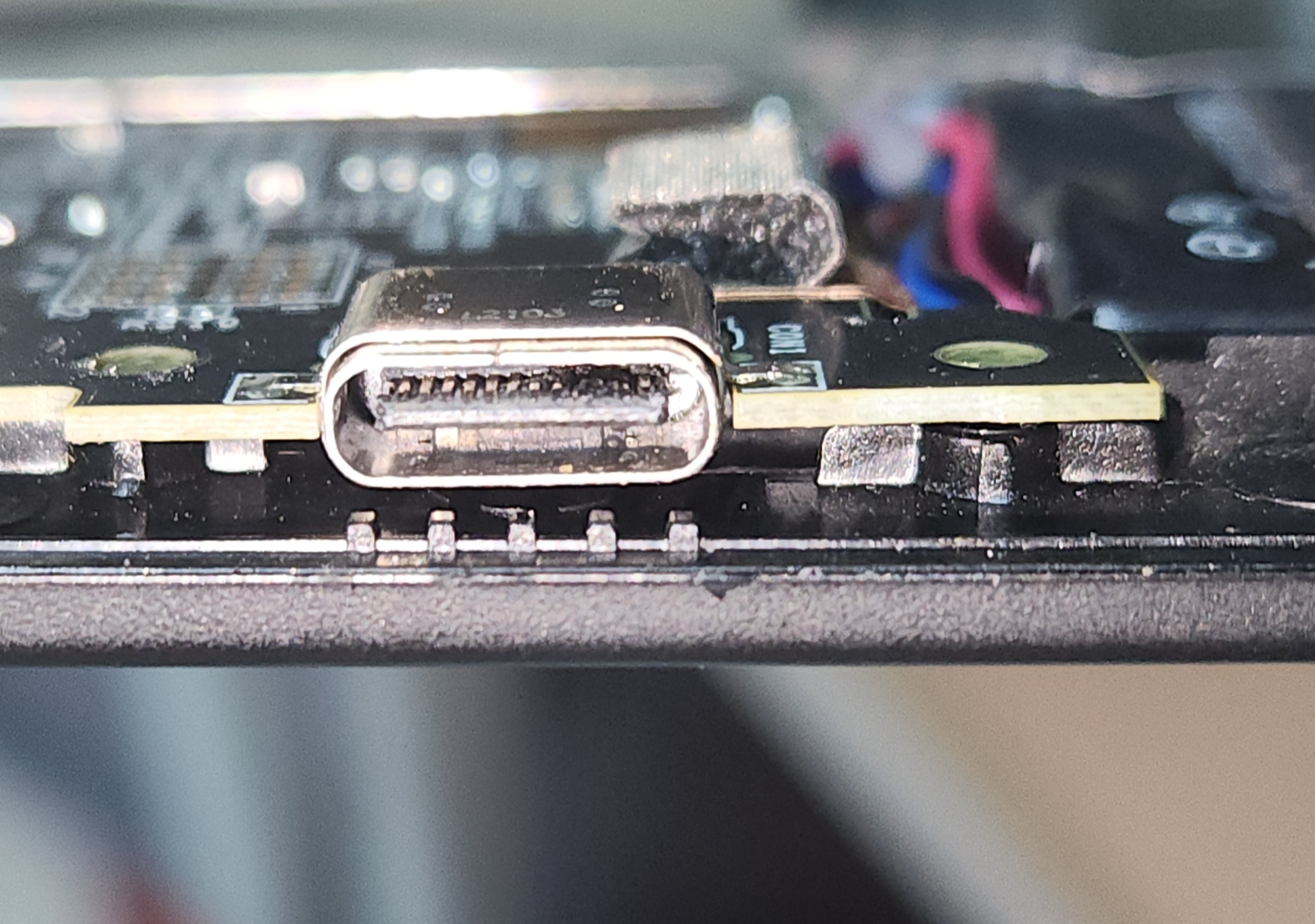

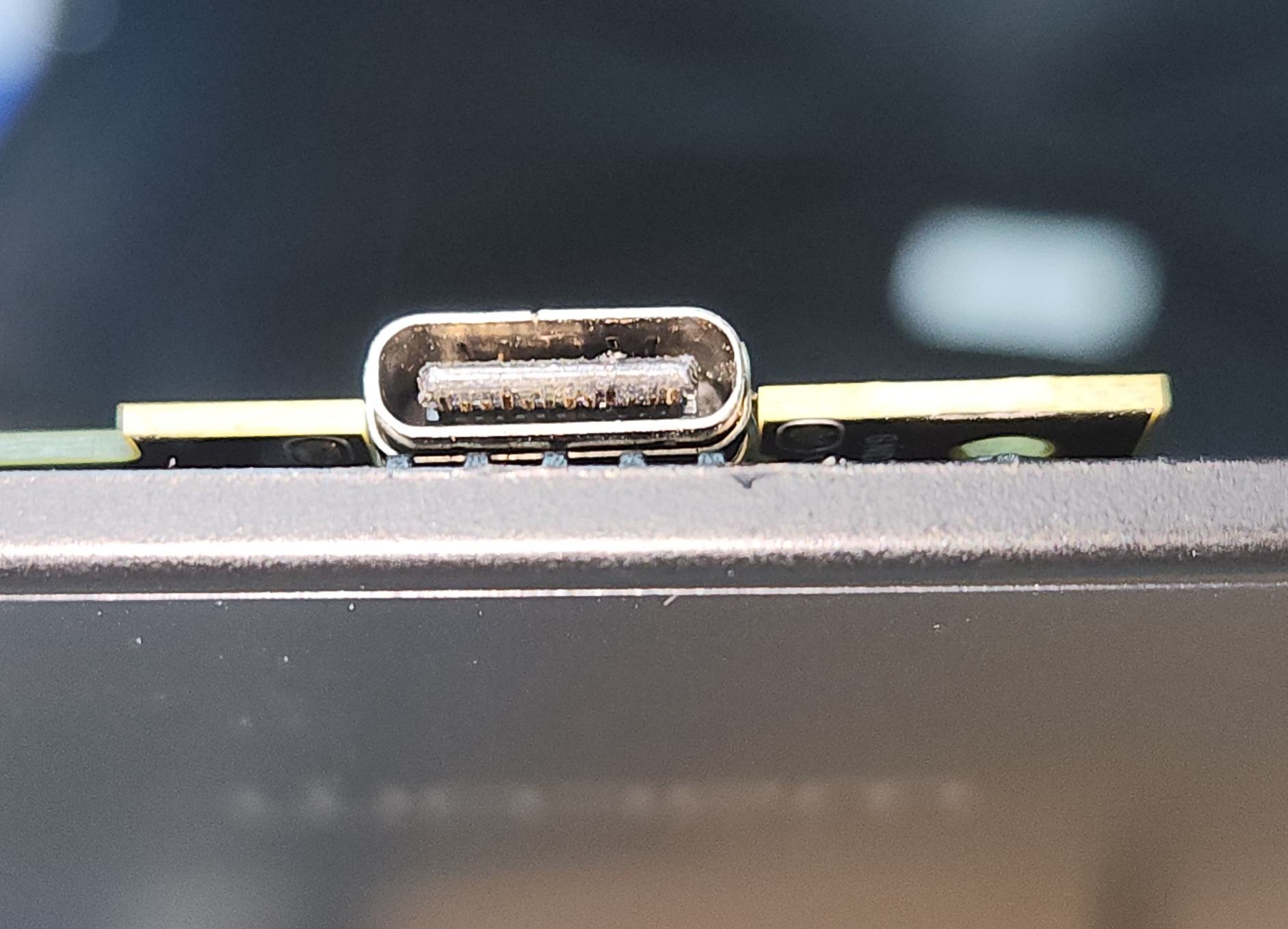

micro USB인줄 알았는데 usb c로 왔다 -ㅁ-!

[링크 : http://mitem.auction.co.kr/vip?itemNo=F241860522] 2,970 * 2 + 3000

상면에는 리셋, BOOT0/BOOT1 핀을 위한 점퍼

STM32F103C8T6 MCU

8MHz / 32.768kHz 클럭

U1 - LDO LB2K 3.3V 500mA 인듯한데.. ams1117 같은 레귤레이터도 비싸다고 이런걸 넣은건가?

[링크 : https://www.alibaba.com/product-detail/Hainayu-Electronic-chip-SOT-23-5_1601244058700.html]

BOOT0 - 1

BOOT1 - 0 으로 점퍼를 셋팅하고 A9 / A10을 시리얼로 연결하면 stm32flash 등으로 올릴수있나 보다.

[링크 : https://medium.com/@paramaggarwal/programming-an-stm32f103-board-using-usb-port-blue-pill-953cec0dbc86]

USB는 전원공급전용인가?

[링크 : https://ko.aliexpress.com/item/1005009880645839.html]

RT9193-33GB  3.3V 300MA SOT23-5

[링크 : https://www.eleparts.co.kr/goods/view?no=210486]

esp32 s3나 esp32나 비슷하고

esp8266과 esp32 c3(risc v) 비슷하다

esp8266이 l106

esp32 가 lx6

esp32-s2 s3가 lx7

esp32 c 는 risc-v 인데

[링크 : https://www.reddit.com/r/esp32/comments/wfiije/has_anyone_done_any_benchmarking_o f_the_esp32_vs/]

simd는 있으나 컴파일러에는 통합 안 되었고 deep learning 으로 가속 가능한 듯

[링크 : https://github.com/espressif/esp-dl]

esp32-s2/3에서는 어떻게 쓸수는 있는데 eps32 에는 simd가 없나?

[링크 : https://github.com/espressif/esp-dsp]

[링크 : https://www.reddit.com/r/esp32/comments/1hm91t0/simd_instructions_on_the_s3_are_fast/]

arm에서는 neon 혹은 sve 라고 하는데

esp 에서는 PIE 표기한다. 명령어 확장이 맞긴 한디... 흐음...

[링크 : https://documentation.espressif.com/esp32-s3_datasheet_en.pdf]

[링크 : https://documentation.espressif.com/esp32-s3_technical_reference_manual_en.pdf#pie]

st link v2는 나중에 지르고(으으.. 택배비)

일단 2개 5940 + 3000 원으로 지름

stm32flash 프로그램으로 boot0 건드려서 구울순 있을 것 같은데

어떻게든 다음에 지를때 stlink v2가 필요하긴 할 듯

[링크 : https://itempage3.auction.co.kr/DetailView.aspx?ItemNo=F241860522&frm3=V2]
