페이지라고 해야하나.. 아무튼 섹터별로 용량이 균등하지 않은 녀석도 있다.
그리고 듀얼 뱅크와 싱글 뱅크의 경우 일종의 raid 0 처럼 분할해서 striping 되어 저장된다.
| stm32f746g-disco with semtech sx1276 and lvgl (0) | 2026.02.03 |
|---|---|
| modbus rtu coil read (0) | 2024.10.10 |
| stm32 __weak (0) | 2024.10.08 |
| stm32 modbus (0) | 2024.09.26 |
| SPI NSS, NSSP mode (0) | 2024.09.11 |
액정은 큰 거 치고는 해상도가 낮다.
그래도 PSP 해상도라고(!) 130,560 pixel 이고 320x240의 76,800 pixel 에 비하면 거의 2배에 가까운 나름(!) 고해상도다.
|
[링크 : https://www.st.com/en/evaluation-tools/32f746gdiscovery.html]
이건 또 어떻게 살리냐..
[링크 : https://www.semtech.com/products/wireless-rf/lora-connect/sx1276mb1las]
일단 이거부터 빌드해서 넣어보자!
[링크 : https://github.com/lvgl/lv_port_stm32f746_disco]
응~ 에러
라는데 웃긴건 elf 파일이 생성되어 있다.
| arm-none-eabi-gcc -o "lv_port_stm32f746_disco.elf" @"objects.list" -mcpu=cortex-m7 -T"/home/falinux/work/src/lv_port_stm32f746_disco/LinkerScript.ld" --specs=nosys.specs -Wl,-Map="lv_port_stm32f746_disco.map" -Wl,--gc-sections -static --specs=nano.specs -mfpu=fpv5-sp-d16 -mfloat-abi=hard -mthumb -Wl,--start-group -lc -lm -Wl,--end-group /opt/st/stm32cubeide_1.16.0/plugins/cohttp://m.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.12.3.rel1.linux64_1.0.200.202406132123/tools/bin/../lib/gcc/arm-none-eabi/12.3.1/../../../../arm-none-eabi/bin/ld: warning: /opt/st/stm32cubeide_1.16.0/plugins/cohttp://m.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.12.3.rel1.linux64_1.0.200.202406132123/tools/bin/../lib/gcc/arm-none-eabi/12.3.1/thumb/v7e-m+fp/hard/crtn.o: missing .note.GNU-stack section implies executable stack /opt/st/stm32cubeide_1.16.0/plugins/cohttp://m.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.12.3.rel1.linux64_1.0.200.202406132123/tools/bin/../lib/gcc/arm-none-eabi/12.3.1/../../../../arm-none-eabi/bin/ld: NOTE: This behaviour is deprecated and will be removed in a future version of the linker /opt/st/stm32cubeide_1.16.0/plugins/cohttp://m.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.12.3.rel1.linux64_1.0.200.202406132123/tools/bin/../lib/gcc/arm-none-eabi/12.3.1/../../../../arm-none-eabi/bin/ld: warning: lv_port_stm32f746_disco.elf has a LOAD segment with RWX permissions Finished building target: lv_port_stm32f746_disco.elf arm-none-eabi-size lv_port_stm32f746_disco.elf text data bss dec hex filename 617604 1064 204368 823036 c8efc lv_port_stm32f746_disco.elf Finished building: default.size.stdout arm-none-eabi-objdump -h -S lv_port_stm32f746_disco.elf > "lv_port_stm32f746_disco.list" arm-none-eabi-objcopy -O binary lv_port_stm32f746_disco.elf "lv_port_stm32f746_disco.bin" Finished building: lv_port_stm32f746_disco.bin Finished building: lv_port_stm32f746_disco.list 12:38:35 Build Failed. 1 errors, 2 warnings. (took 53s.960ms) |
cortex-m7 이라 기대했는데 해상도 때문인가 느리다?!
| stm32f7 dual bank flash (0) | 2026.02.03 |
|---|---|
| modbus rtu coil read (0) | 2024.10.10 |
| stm32 __weak (0) | 2024.10.08 |
| stm32 modbus (0) | 2024.09.26 |
| SPI NSS, NSSP mode (0) | 2024.09.11 |
modbus poll 에서 뜬금없이 crc error로 띄워서 헤맸는데
03이나 04 명령어 처럼 multiple byte의 경우에는 아래의 형태로 구성되는데
station_id / cmd / length / data(word) / crc
01의 경우는 아래의 형태로 고정된다.
station_id / cmd / length / data(byte) / crc
그러다 보니 modbud poll 에서도 고정된 length에서 하드코딩될수 밖에 없고
0x01 0x01 0x02 0x00 0x00 L_CRC M_CRC 로 응답하면
CRC 부분을 보고 읽는게 아니라
0x00 L_CRC 두개를 CRC로 해석하니 mismatch로 잘못 에러를 출력한다.
어우.. 별거 아닌데 하루를 날리게 하다니..
| stm32f7 dual bank flash (0) | 2026.02.03 |
|---|---|
| stm32f746g-disco with semtech sx1276 and lvgl (0) | 2026.02.03 |
| stm32 __weak (0) | 2024.10.08 |
| stm32 modbus (0) | 2024.09.26 |
| SPI NSS, NSSP mode (0) | 2024.09.11 |
인터럽트 핸들러의 경우 __WEAK가 앞에 붙어있는데
c 언어라면 동일한 함수명은 사용이 불가능한게 상식인데
새로 정의하면 새로 정의된 함수가 사용되고 기존에 정의된 함수는 사용되지 않는 신기한 녀석이다
그래서 이 기회에서 찾아보는 중
cmsis_armcc.h 에서 아래와 같이 정의되어 있다.
| #ifndef __WEAK #define __WEAK __attribute__((weak)) #endif |
링크 시간에 strong symbol은 weak symbol을 override 한다. 라고 되어있는데
컴파일러가 아니라 링커가 연결해주는거라니 신기하다.
| __attribute__((weak)) variable attribute Generates a weak symbol for a variable, rather than the default symbol. Syntax __attribute__((weak)) <type> <variable>; Parameters None. Operation At link time, strong symbols override weak symbols. This attribute replaces a weak symbol with a strong symbol, by choosing a particular combination of object files to link. Example __attribute__((weak)) int foo; |
[링크 : https://blog.naver.com/22wowow22/220825653093]
[링크 : https://gangsanilee.tistory.com/2874]
[링크 : https://tigershin-shinhyeonkyu.tistory.com/8]
[링크 : https://engineering-agit.tistory.com/25]
| stm32f746g-disco with semtech sx1276 and lvgl (0) | 2026.02.03 |
|---|---|
| modbus rtu coil read (0) | 2024.10.10 |
| stm32 modbus (0) | 2024.09.26 |
| SPI NSS, NSSP mode (0) | 2024.09.11 |
| FDE CIE (0) | 2024.09.06 |
은근 없네 -_-
FreeRTOS + STM32 HAL
[링크 : https://github.com/alejoseb/Modbus-STM32-HAL-FreeRTOS]
FreeRTOS + STM32 HAL
[링크 : https://github.com/eziya/STM32_HAL_FREEMODBUS_RTU]
[링크 : https://blog.naver.com/eziya76/220970378890]
stm32f[134] - MIT
[링크 : https://github.com/urands/stModbus]
gplv3 / misra check
[링크 : https://github.com/feaser/microtbx-modbus]
[링크 : https://www.feaser.com/en/blog/2023/04/stm32-modbus-rtu-server-tutorial/]
license 정보 미확인
[링크 : http://comfilewiki.co.kr/en/doku.php?id=comfilehmi:simplemodbus:simplemodbus_source:index]
[링크 : https://m.blog.naver.com/comfae/221664790332
simplemodbus(?)
[링크 : https://github.com/charlesbaynham/simple-modbus]
[링크 : https://community.st.com/t5/stm32-mcus-products/modbus-rtu-on-stm32l031g4/td-p/198871]
[링크 : https://github.com/debevv/nanoMODBUS] MIT
[링크 : https://github.com/nimaltd/master-modbus] GPLv3
[링크 : https://community.st.com/t5/stm32-mcus-products/how-to-implement-modbus-master-on-stm32/td-p/120964]
| modbus rtu coil read (0) | 2024.10.10 |
|---|---|
| stm32 __weak (0) | 2024.10.08 |
| SPI NSS, NSSP mode (0) | 2024.09.11 |
| FDE CIE (0) | 2024.09.06 |
| code alignement factor? (0) | 2024.09.06 |
대충(?) 찾아봐도 약어가 안나오는데
NSSP mode는 NSS Pulse mode 인 것 같고
| All SPI interfaces support NSS pulse mode, (STM32H757xI 데이터시트 발췌) |
NSS는 Negative Slave Select가 아닐까 추정된다.
| SCK : Serial Clock. Alternatives: SCK, SCLK, CLK, SCL MOSI : "Master" Out → "Slave" In. Now can be read as "Main" Out "Sub" In, or can use these alternatives: SIMO, MTSR, SPID - correspond to MOSI on both main and sub devices, connects to each other SDI, DI, DIN, SI, SDA - on sub-only devices; Various abbreviations for "Serial" "Data" "In". Connects to MOSI (or alternative names) on main SDO, DO, DOUT, SO - on main-only devices; Various abbreviations for "Serial" "Data" "Out". connects to MOSI (or alternative names) on sub COPI, PICO for "peripheral and controller",[36][37] or COTI for "controller" and "target"[38] MISO : "Master" In ← "Slave" Out. Now can be read as "Main" In "Sub" Out, or can use these alternatives: SOMI, MRST, SPIQ - correspond to MISO on both main and sub devices, connects to each other SDO, DO, DOUT, SO - on sub-only devices; connects to MISO (or alternative names) on main SDI, DI, DIN, SI - on main-only devices; connects to MISO (or alternative names) on sub CIPO, POCI,[36][37] or CITO[38] SS : "Slave" Select (same functionality as Chip Select). Alternatives: SS, SS, SSEL, NSS, /SS, SS# (sub select) CS, CS (chip select) CE (chip enable) |
[링크 : https://en.wikipedia.org/wiki/Serial_Peripheral_Interface]

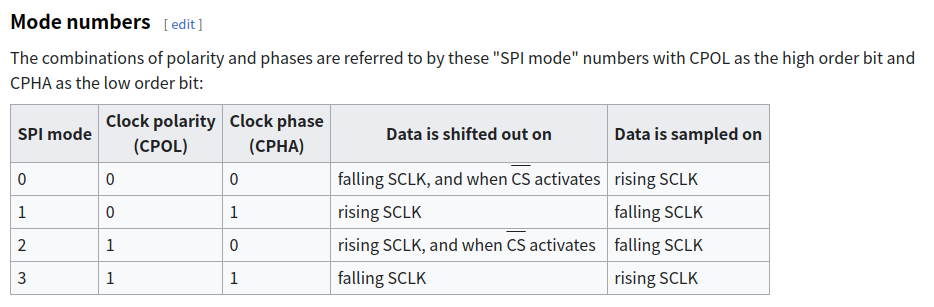

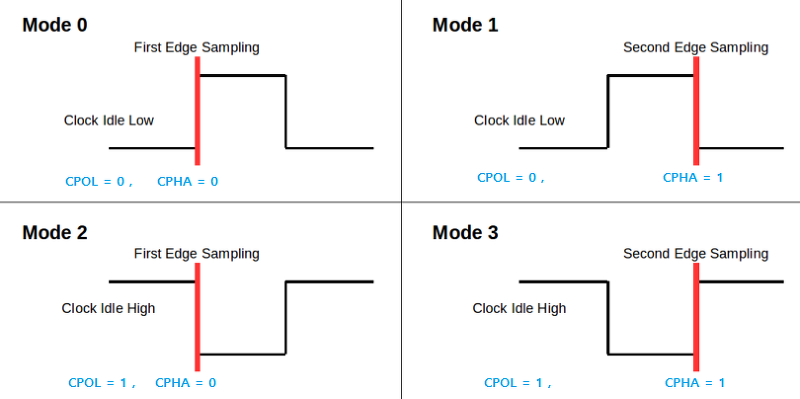

SPI 통신은 크게 4개 모드가 있는데
Clock Polarity 와 Clock Phase의 조합으로 총 4가지가 존재한다.
[링크 : https://en.wikipedia.org/wiki/Serial_Peripheral_Interface]
[링크 : https://igotit.tistory.com/entry/SPI-mode-4%EC%A2%85-CPOL-CPHA]

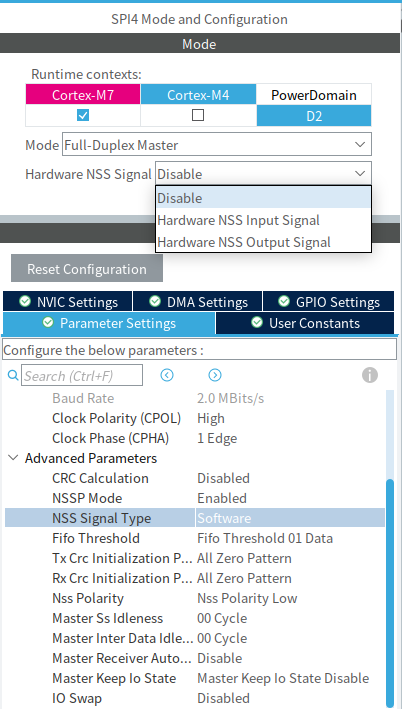

STM32CubeIDE 에서는
CPOL은 high, low,
CPHA는 1edge , 2edge로 명명되는데

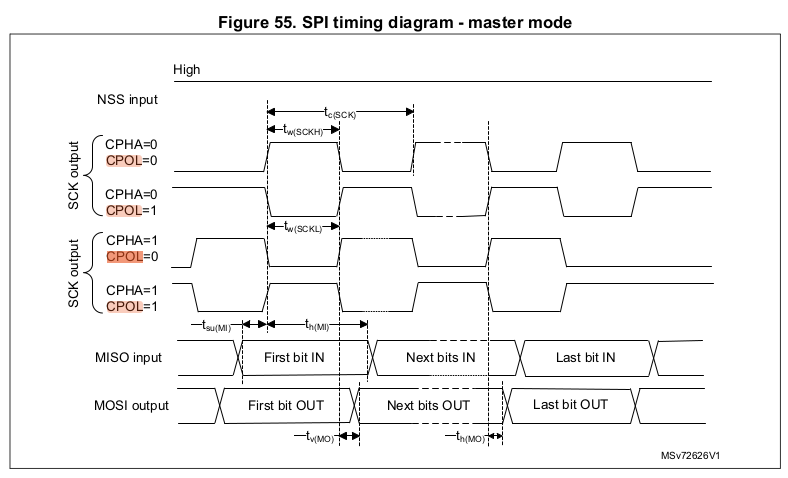

ST32H757xI 메뉴얼에서는 아래와 같이 그려주고 있고
MOSI가 먼저 가면 MISO가 응답오는 식으로 반응하고
읽는 타이밍은 CPHA / CPOL의 폴링 혹은 라이징 엣지에서 읽게 되는데, 앞의 엣지, 뒤의 엣지 식으로 표현되기도 하낟.
CPHA가 lsb로 생각하면 외우기가 좀 쉬우려나?
[링크 : https://igotit.tistory.com/entry/SPI-mode-4종-CPOL-CPHA]
| stm32 __weak (0) | 2024.10.08 |
|---|---|
| stm32 modbus (0) | 2024.09.26 |
| FDE CIE (0) | 2024.09.06 |
| code alignement factor? (0) | 2024.09.06 |
| DEBUG_JTRST (0) | 2024.09.06 |
디버깅 관련 정보가 들어있는 곳이라는데
| NUCLEO-G474RE\Exe\Project.axf: Warning: L6775W: stl_sch_main.o(.debug_frame) has FDEs which use CIEs which are not in this section. |
"이 섹션에 존재하지 않는 CIEs를 사용하는 FDEs가 section name에 존재한다." 라고 해석하면 맞나?
| L6775W:<objname>(<secname>) has FDEs which use CIEs which are not in this section. |
| CIE 는 모든 익셉션 핸들러들이 공통적으로실행하게되는 초반의 바이트코드들을 의미하고 FDE 는 익셉션이 발생한 위치별로 catch 로 가기위해 복구해야하는스택프레임이 달라지는부분이 반영되는 코드들이다. |
| stm32 modbus (0) | 2024.09.26 |
|---|---|
| SPI NSS, NSSP mode (0) | 2024.09.11 |
| code alignement factor? (0) | 2024.09.06 |
| DEBUG_JTRST (0) | 2024.09.06 |
| STM32H757 전원 설정 (0) | 2024.09.04 |
keil 에서 빌드했더니 왜 1이 나온게 있지?
| 00000208 0000000c ffffffff CIE Version: 1 Augmentation: "" Code alignment factor: 2 Data alignment factor: -4 Return address column: 14 |
[링크 : https://community.st.com/t5/stm32-mcus-products/code-alignment-questions/td-p/63653]
| SPI NSS, NSSP mode (0) | 2024.09.11 |
|---|---|
| FDE CIE (0) | 2024.09.06 |
| DEBUG_JTRST (0) | 2024.09.06 |
| STM32H757 전원 설정 (0) | 2024.09.04 |
| STM32 / no MCU device found (0) | 2024.09.04 |

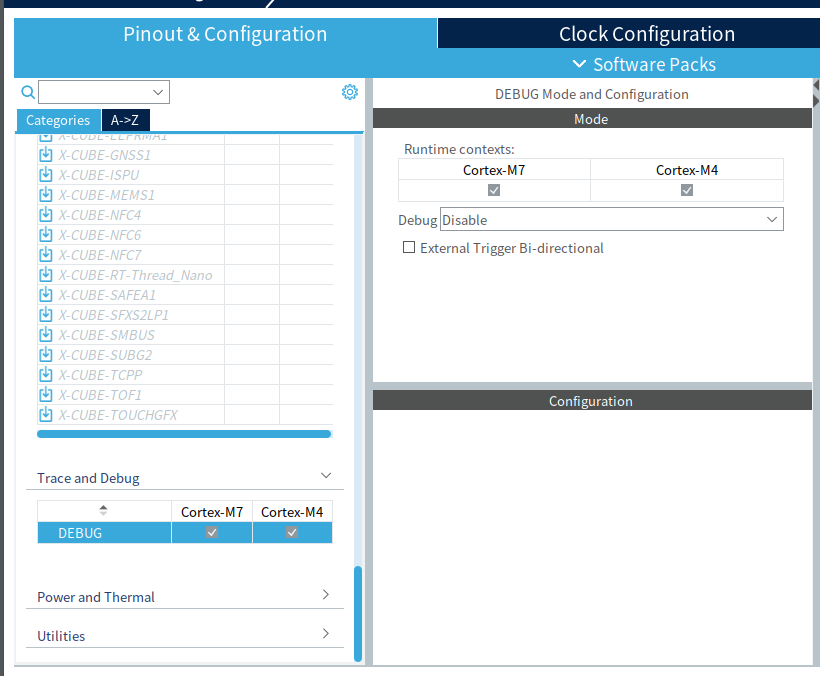

NRST랑 머가 다른가 해서 찾아봤더니
NJTRST 는 JTAG 부분만 리셋을 한다고
[링크 : https://community.st.com/t5/stm32-mcus-products/jtrst-and-nrst-of-stm32-mcu/td-p/627177]
왼쪽은 JTAG, 오른쪽은 SWD
RESET은 MCU 전체 리셋이고 JTAG 에만 nTRST가 존재한다.
 |
 |
[링크 : https://www.segger.com/products/debug-probes/j-link/technology/interface-description/]
| FDE CIE (0) | 2024.09.06 |
|---|---|
| code alignement factor? (0) | 2024.09.06 |
| STM32H757 전원 설정 (0) | 2024.09.04 |
| STM32 / no MCU device found (0) | 2024.09.04 |
| STM32CubeIDE alt func (0) | 2024.09.03 |
아니 무슨.. STM32F 시리즈에서는 이런거 본적도 없는데, 전원 옵션이 존재해?
입력이야 PCB 설계쪽에서 할일이긴 한데
cubeide 에서 보다보니 RCC에서 power parameters
PW_LDO_SUPPLY 등이 존재하길래 왜(?) 이런거 까지 sw에서 설정해야 하는게 멘붕중
