libfreenect2 rgb / depth 매핑 소스코드 분석

libfreenect2 내의 매핑 코드가 이해가 안되서 다른걸 찾아보는데 여전히 이해가 안된다..

코드 상으로는 크게 차이가 없는 것 같지만, color map에 depth map을 합성하는게 더 자연스러워 보이는 것 같다.

The following snippet shows us how to locate the color bytes from the ColorSpacePoint:

// we need a starting point, let's pick 0 for now
int index = 0;

ushort depth = _depthData[index];
ColorSpacePoint point = _colorSpacePoints[index];

// round down to the nearest pixel
int colorX = (int)Math.Floor(point.X + 0.5);
int colorY = (int)Math.Floor(point.Y + 0.5);

// make sure the pixel is part of the image
if ((colorX >= 0 && (colorX < colorWidth) && (colorY >= 0) && (colorY < colorHeight))
{

    int colorImageIndex = ((colorWidth * colorY) + colorX) * bytesPerPixel;

    byte b = _colorFrameData[colorImageIndex];
    byte g = _colorFrameData[colorImageIndex + 1];
    byte r = _colorFrameData[colorImageIndex + 2];
    byte a = _colorFrameData[colorImageIndex + 3];

}

그나저나 depth sensor가 더 FOV가 넓어서 왜곡되다보니

depth map에 맵핑했을 경우에는 lens 왜곡 보정을 한 것 같기도 한데

코드 상에는 별 내용이 없는 것 같기도 하고.. 멀 한거지?

// clear the pixels before we color them
Array.Clear(_pixels, 0, _pixels.Length);

for (int depthIndex = 0; depthIndex < _depthData.Length; ++depthIndex)
{
    ColorSpacePoint point = _colorSpacePoints[depthIndex];

    int colorX = (int)Math.Floor(point.X + 0.5);
    int colorY = (int)Math.Floor(point.Y + 0.5);
    if ((colorX >= 0) && (colorX < colorWidth) && (colorY >= 0) && (colorY < colorHeight))
    {
        int colorImageIndex = ((colorWidth * colorY) + colorX) * bytesPerPixel;
        int depthPixel = depthIndex * bytesPerPixel;

        _pixels[depthPixel] = _colorData[colorImageIndex];
        _pixels[depthPixel + 1] = _colorData[colorImageIndex + 1];
        _pixels[depthPixel + 2] = _colorData[colorImageIndex + 2];
        _pixels[depthPixel + 3] = 255;
    }
}

[링크 : https://www.bryancook.net/2014/03/mapping-between-kinect-color-and-depth.html]

[링크 : https://stackoverflow.com/questions/29479746/kinect-v2-color-depth-mapping-using-c-sharp]

[링크 : https://kr.mathworks.com/matlabcentral/answers/268152-mapping-rgb-and-depth-kinect-v2]

[링크 : https://learn.microsoft.com/en-us/previous-versions/windows/kinect/dn758445(v=ieb.10)?redirectedfrom=MSDN]

[링크 : https://tommyhsm.tistory.com/124]

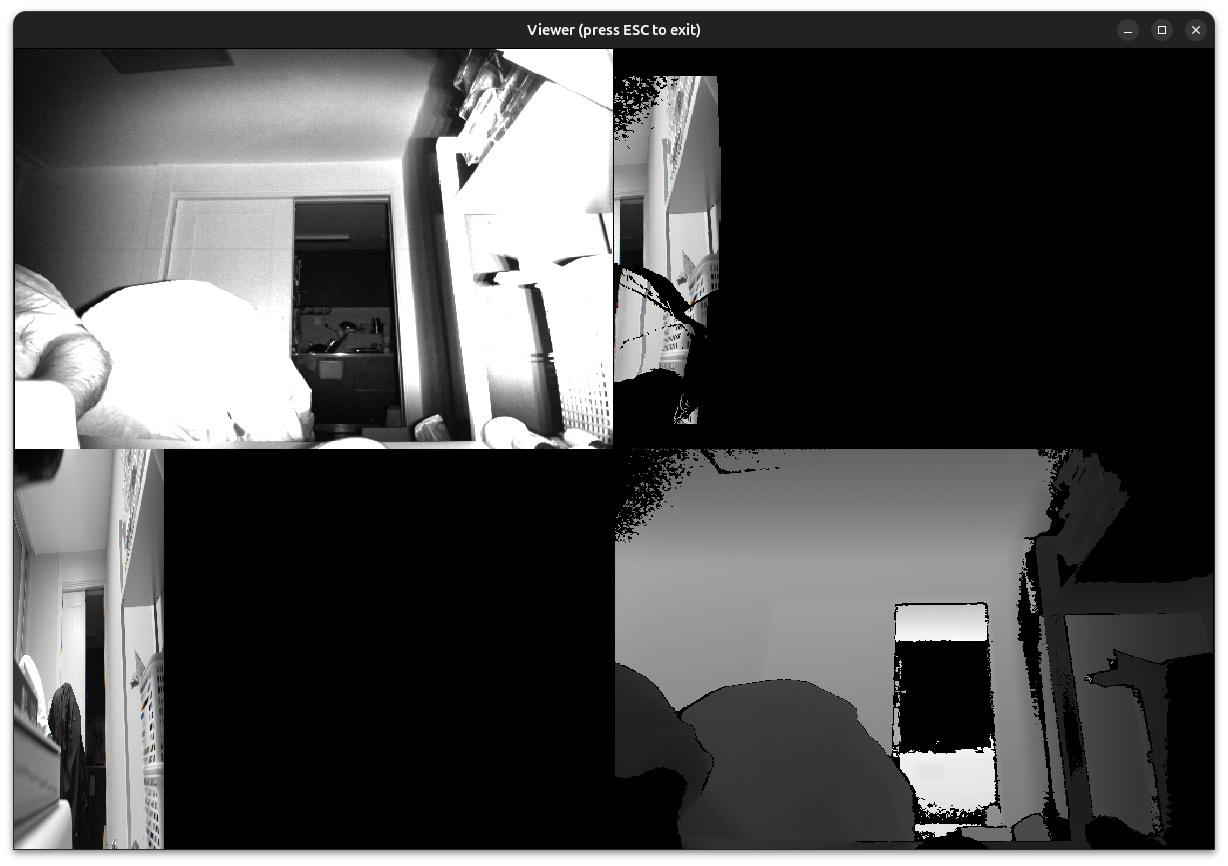

libfreenct의 Protonect 실행하는 부분에서, rgb와 depth를 어떻게 매핑하는지 궁금해서 찾아보는데 크게 자료가 있진 않다.

/// [registration setup]
  libfreenect2::Registration* registration = new libfreenect2::Registration(dev->getIrCameraParams(), dev->getColorCameraParams());
  libfreenect2::Frame undistorted(512, 424, 4), registered(512, 424, 4);

/// [loop start]
  while(!protonect_shutdown && (framemax == (size_t)-1 || framecount < framemax))
  {
    if (!listener.waitForNewFrame(frames, 10*1000)) // 10 sconds
    {
      std::cout << "timeout!" << std::endl;
      return -1;
    }
    libfreenect2::Frame *rgb = frames[libfreenect2::Frame::Color];
    libfreenect2::Frame *ir = frames[libfreenect2::Frame::Ir];
    libfreenect2::Frame *depth = frames[libfreenect2::Frame::Depth];
/// [loop start]

    if (enable_rgb && enable_depth)
    {
/// [registration]
      registration->apply(rgb, depth, &undistorted, &registered);
/// [registration]
    }

    framecount++;
    if (!viewer_enabled)
    {
      if (framecount % 100 == 0)
        std::cout << "The viewer is turned off. Received " << framecount << " frames. Ctrl-C to stop." << std::endl;
      listener.release(frames);
      continue;
    }

#ifdef EXAMPLES_WITH_OPENGL_SUPPORT
    if (enable_rgb)
    {
      viewer.addFrame("RGB", rgb);
    }
    if (enable_depth)
    {
      viewer.addFrame("ir", ir);
      viewer.addFrame("depth", depth);
    }
    if (enable_rgb && enable_depth)
    {
      viewer.addFrame("registered", &registered);
    }

    protonect_shutdown = protonect_shutdown || viewer.render();
#endif

/// [loop end]
    listener.release(frames);
    /** libfreenect2::this_thread::sleep_for(libfreenect2::chrono::milliseconds(100)); */
  }
/// [loop end]

[링크 : https://github.com/OpenKinect/libfreenect2/blob/fd64c5d9b214df6f6a55b4419357e51083f15d93/examples/Protonect.cpp#L348]

void Registration::apply(const Frame *rgb, const Frame *depth, Frame *undistorted, Frame *registered, const bool enable_filter, Frame *bigdepth, int *color_depth_map) const
{
  impl_->apply(rgb, depth, undistorted, registered, enable_filter, bigdepth, color_depth_map);
}

void RegistrationImpl::apply(const Frame *rgb, const Frame *depth, Frame *undistorted, Frame *registered, const bool enable_filter, Frame *bigdepth, int *color_depth_map) const
{
  // Check if all frames are valid and have the correct size
  if (!rgb || !depth || !undistorted || !registered ||
      rgb->width != 1920 || rgb->height != 1080 || rgb->bytes_per_pixel != 4 ||
      depth->width != 512 || depth->height != 424 || depth->bytes_per_pixel != 4 ||
      undistorted->width != 512 || undistorted->height != 424 || undistorted->bytes_per_pixel != 4 ||
      registered->width != 512 || registered->height != 424 || registered->bytes_per_pixel != 4)
    return;

  const float *depth_data = (float*)depth->data;
  const unsigned int *rgb_data = (unsigned int*)rgb->data;
  float *undistorted_data = (float*)undistorted->data;
  unsigned int *registered_data = (unsigned int*)registered->data;
  const int *map_dist = distort_map;
  const float *map_x = depth_to_color_map_x;
  const int *map_yi = depth_to_color_map_yi;

  const int size_depth = 512 * 424;
  const int size_color = 1920 * 1080;
  const float color_cx = color.cx + 0.5f; // 0.5f added for later rounding

  // size of filter map with a border of filter_height_half on top and bottom so that no check for borders is needed.
  // since the color image is wide angle no border to the sides is needed.
  const int size_filter_map = size_color + 1920 * filter_height_half * 2;
  // offset to the important data
  const int offset_filter_map = 1920 * filter_height_half;

  // map for storing the min z values used for each color pixel
  float *filter_map = NULL;
  // pointer to the beginning of the important data
  float *p_filter_map = NULL;

  // map for storing the color offset for each depth pixel
  int *depth_to_c_off = color_depth_map ? color_depth_map : new int[size_depth];
  int *map_c_off = depth_to_c_off;

  // initializing the depth_map with values outside of the Kinect2 range
  if(enable_filter){
    filter_map = bigdepth ? (float*)bigdepth->data : new float[size_filter_map];
    p_filter_map = filter_map + offset_filter_map;

    for(float *it = filter_map, *end = filter_map + size_filter_map; it != end; ++it){
      *it = std::numeric_limits<float>::infinity();
    }
  }

  /* Fix depth distortion, and compute pixel to use from 'rgb' based on depth measurement,
   * stored as x/y offset in the rgb data.
   */

  // iterating over all pixels from undistorted depth and registered color image
  // the four maps have the same structure as the images, so their pointers are increased each iteration as well
  for(int i = 0; i < size_depth; ++i, ++undistorted_data, ++map_dist, ++map_x, ++map_yi, ++map_c_off){
    // getting index of distorted depth pixel
    const int index = *map_dist;

    // check if distorted depth pixel is outside of the depth image
    if(index < 0){
      *map_c_off = -1;
      *undistorted_data = 0;
      continue;
    }

    // getting depth value for current pixel
    const float z = depth_data[index];
    *undistorted_data = z;

    // checking for invalid depth value
    if(z <= 0.0f){
      *map_c_off = -1;
      continue;
    }

    // calculating x offset for rgb image based on depth value
    const float rx = (*map_x + (color.shift_m / z)) * color.fx + color_cx;
    const int cx = rx; // same as round for positive numbers (0.5f was already added to color_cx)
    // getting y offset for depth image
    const int cy = *map_yi;
    // combining offsets
    const int c_off = cx + cy * 1920;

    // check if c_off is outside of rgb image
    // checking rx/cx is not needed because the color image is much wider then the depth image
    if(c_off < 0 || c_off >= size_color){
      *map_c_off = -1;
      continue;
    }

    // saving the offset for later
    *map_c_off = c_off;

    if(enable_filter){
      // setting a window around the filter map pixel corresponding to the color pixel with the current z value
      int yi = (cy - filter_height_half) * 1920 + cx - filter_width_half; // index of first pixel to set
      for(int r = -filter_height_half; r <= filter_height_half; ++r, yi += 1920) // index increased by a full row each iteration
      {
        float *it = p_filter_map + yi;
        for(int c = -filter_width_half; c <= filter_width_half; ++c, ++it)
        {
          // only set if the current z is smaller
          if(z < *it)
            *it = z;
        }
      }
    }
  }

  /* Construct 'registered' image. */

  // reseting the pointers to the beginning
  map_c_off = depth_to_c_off;
  undistorted_data = (float*)undistorted->data;

  /* Filter drops duplicate pixels due to aspect of two cameras. */
  if(enable_filter){
    // run through all registered color pixels and set them based on filter results
    for(int i = 0; i < size_depth; ++i, ++map_c_off, ++undistorted_data, ++registered_data){
      const int c_off = *map_c_off;

      // check if offset is out of image
      if(c_off < 0){
        *registered_data = 0;
        continue;
      }
f
      const float min_z = p_filter_map[c_off];
      const float z = *undistorted_data;

      // check for allowed depth noise
      *registered_data = (z - min_z) / z > filter_tolerance ? 0 : *(rgb_data + c_off);
    }

    if (!bigdepth) delete[] filter_map;
  }
  else
  {
    // run through all registered color pixels and set them based on c_off
    for(int i = 0; i < size_depth; ++i, ++map_c_off, ++registered_data){
      const int c_off = *map_c_off;

      // check if offset is out of image
      *registered_data = c_off < 0 ? 0 : *(rgb_data + c_off);
    }
  }
  if (!color_depth_map) delete[] depth_to_c_off;
}

[링크 : https://github.com/OpenKinect/libfreenect2/blob/fd64c5d9b214df6f6a55b4419357e51083f15d93/src/registration.cpp#L123]
