USB3.0 기가비트 랜 맞아?

7세대 노트북에 USB3.0 으로 연결하여 테스트

$ iperf3 -c 192.168.52.206
Connecting to host 192.168.52.206, port 5201
[  5] local 192.168.0.42 port 47816 connected to 192.168.52.206 port 5201
[ ID] Interval           Transfer     Bitrate         Retr  Cwnd
[  5]   0.00-1.00   sec  41.8 MBytes   351 Mbits/sec  1195   41.3 KBytes
[  5]   1.00-2.00   sec  40.9 MBytes   343 Mbits/sec  1184   38.5 KBytes
[  5]   2.00-3.00   sec  40.8 MBytes   343 Mbits/sec  1238   39.9 KBytes
[  5]   3.00-4.00   sec  41.2 MBytes   345 Mbits/sec  1223   41.3 KBytes
[  5]   4.00-5.00   sec  39.0 MBytes   327 Mbits/sec  1140   42.8 KBytes
[  5]   5.00-6.00   sec  41.1 MBytes   345 Mbits/sec  1174   38.5 KBytes
[  5]   6.00-7.00   sec  41.3 MBytes   346 Mbits/sec  1166   38.5 KBytes
[  5]   7.00-8.00   sec  41.5 MBytes   348 Mbits/sec  1197   37.1 KBytes
[  5]   8.00-9.00   sec  40.0 MBytes   335 Mbits/sec  1150   42.8 KBytes
[  5]   9.00-10.00  sec  40.9 MBytes   343 Mbits/sec  1162   38.5 KBytes
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate         Retr
[  5]   0.00-10.00  sec   409 MBytes   343 Mbits/sec  11829             sender
[  5]   0.00-10.00  sec   408 MBytes   342 Mbits/sec                  receiver

iperf Done.

2세대 노트북에 USB2.0으로 연결하여 테스트

$ iperf3 -c 192.168.52.206
Connecting to host 192.168.52.206, port 5201
[  5] local 192.168.0.42 port 52104 connected to 192.168.52.206 port 5201
[ ID] Interval           Transfer     Bitrate         Retr  Cwnd
[  5]   0.00-1.00   sec  41.1 MBytes   345 Mbits/sec    0    297 KBytes
[  5]   1.00-2.00   sec  40.0 MBytes   336 Mbits/sec    0    297 KBytes
[  5]   2.00-3.00   sec  40.0 MBytes   335 Mbits/sec    0    313 KBytes
[  5]   3.00-4.00   sec  39.8 MBytes   334 Mbits/sec    0    313 KBytes
[  5]   4.00-5.00   sec  40.2 MBytes   337 Mbits/sec    0    344 KBytes
[  5]   5.00-6.00   sec  40.3 MBytes   338 Mbits/sec    0    344 KBytes
[  5]   6.00-7.00   sec  40.1 MBytes   336 Mbits/sec    0    344 KBytes
[  5]   7.00-8.00   sec  40.3 MBytes   338 Mbits/sec    0    344 KBytes
[  5]   8.00-9.00   sec  40.1 MBytes   336 Mbits/sec    0    344 KBytes
[  5]   9.00-10.00  sec  41.7 MBytes   350 Mbits/sec    0    494 KBytes
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate         Retr
[  5]   0.00-10.00  sec   404 MBytes   339 Mbits/sec    0             sender
[  5]   0.00-10.05  sec   401 MBytes   335 Mbits/sec                  receiver

iperf Done.

40MB/s 정도 나와서 설마했는데.. 무늬만 3.0이었나?

서로 다른 포트에 연결해봤는데 링크 자체가 480M로 뜬다.

    |__ Port 2: Dev 26, If 0, Class=Vendor Specific Class, Driver=r8152, 480M
        ID 0bda:8153 Realtek Semiconductor Corp. RTL8153 Gigabit Ethernet Adapter

        |__ Port 3: Dev 19, If 0, Class=Vendor Specific Class, Driver=r8152, 480M
            ID 0bda:8153 Realtek Semiconductor Corp. RTL8153 Gigabit Ethernet Adapter

동일 모델, 2021.06 제조품을 연결하니 5000M USB3.0...

칩셋도 바뀌었구만?

|__ Port 2: Dev 14, If 0, Class=Vendor Specific Class, Driver=ax88179_178a, 5000M
ID 0b95:1790 ASIX Electronics Corp. AX88179 Gigabit Ethernet

혹시 모르니.. RXNP / TXNP를 다시 땜질 해줘봐야 하나?

칩셋은 RTL8154. 8153과 보다 뒷 버전이라 더 좋을 줄 알았는데 8153은 USB3.0 8154는 USB2.0 모델이다.

Network Interface Controllers > 2.5G Gigabit Ethernet > USB 3.0

    RTL8156 / RTL8156B(S)(G)

Network Interface Controllers > 10/100/1000M Gigabit Ethernet > USB 3.0

    RTL8153 / RTL8153B

Network Interface Controllers > 10/100/1000M Gigabit Ethernet > USB 2.0

    RTL8154 / RTL8154B

Network Interface Controllers > 10/100M Fast Ethernet > USB 2.0

    RTL8152B

[링크 : https://www.realtek.com/en/component/zoo/category/network-interface-controllers-10-100-1000m-gigabit-ethernet-usb-3-0-software]

라벨은 아래와 같이 다른데 인증번호가 같냐. 칩셋 바뀌면 새로 인증 받아야 하는거 아니었나? 그 와중에 칩셋도 바꾸다니 드럽네?

이지넷유비쿼터스 넥스트 NEXT-2200GU3 USB 3.0 기가비트 랜카드

[링크 : https://prod.danawa.com/info/?pcode=3941237]

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

보조배터리 (0)	2023.07.26
삼성 always 9 13인치 분해 (0)	2023.07.12
intel 내장형 그래픽과 4k60p(DP) (0)	2023.06.22
intel 내장 세대별 해상도 (0)	2023.06.21
1050 구매 (0)	2023.06.20

Posted by 구차니

보조배터리

20000mA 짜리 하나 생겼는데

USB-C PD 충전이 된다는데 PD 충전기도, PD 노트북도 없어서

이게 정상적으로 PD로 작동하는지 알 수가 없네 -ㅁ-

특이하게도 USB-C를 PC에 꽂고 2번 파워 누르면 허브로도 작동한다고

USB2.0이라 좀 아쉽긴 하지만 없는것 보단 낫지

[링크 : https://shopping.interpark.com/product/productInfo.do?prdNo=5183880099&uaTp=1&]

노트북 9 Always에 30W PD가 된다는데.. 어떻게 연결해야 하지?

똑같이 5V/2A 연결되었다 뜨는데..

참고 사항
1. 사용 가능한 USB Type-C 포트용 보조 배터리 안내
- 10W/15W/18W/25W 외장배터리, 15W/25W 여행용 충전기, 30W PD ADT 등
단, 10W(5V/2A) 미만의 출력 장치는 지원하지 않음

[링크 : https://www.samsungsvc.co.kr/solution/22192]

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

USB3.0 기가비트 랜 맞아? (0)	2023.08.02
삼성 always 9 13인치 분해 (0)	2023.07.12
intel 내장형 그래픽과 4k60p(DP) (0)	2023.06.22
intel 내장 세대별 해상도 (0)	2023.06.21
1050 구매 (0)	2023.06.20

Posted by 구차니

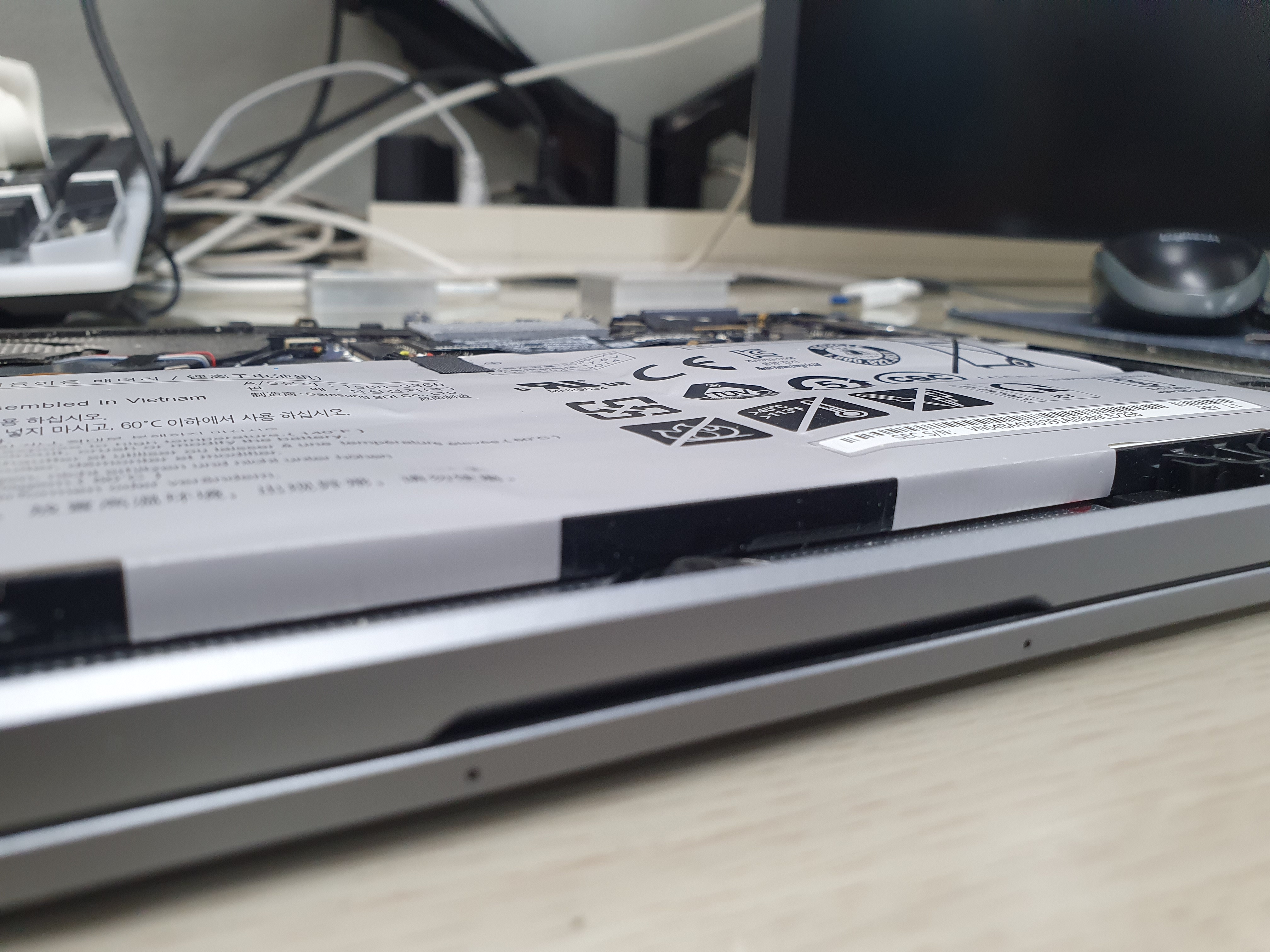

삼성 always 9 13인치 분해

결과 : 나사 하나 잃어 버림

분해하는데 절로 잘만들었다~ 소리가 나온다.

cpu 써멀이라도 다시 발라주려니 메인보드 들어내고 반대편까지 뜯어야해서 패스

나중에 AS 센터 가서 나사 하나 얻고 써멀도 바를수 있으려나?

m.2 sata

회사에 굴러다니는 m.2 nvme 연결해보니 부팅까지 문제없음

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

USB3.0 기가비트 랜 맞아? (0)	2023.08.02
보조배터리 (0)	2023.07.26
intel 내장형 그래픽과 4k60p(DP) (0)	2023.06.22
intel 내장 세대별 해상도 (0)	2023.06.21
1050 구매 (0)	2023.06.20

Posted by 구차니

intel 내장형 그래픽과 4k60p(DP)

USB C to DP 구매하고(회사돈으로!)

DP 1.4 지원하는 모니터에 연결하니 4k60p잘 나온다.

7 세대, 8 세대, 10세대 모두 ok

좀 비싼 해결책으로는 USB-C to HDMI2.0 을 구매하는건데

dp는 싼건 8천원 선 HDMI2.0은 3~4만원대로 모니터가 지원만 한다면

DP 컨터버로 쓰는게 나을 듯.

그런데 DP 컨버터라 하기도 애매한게..

USB-C ALT DP 로 모드만 설정해주는 IC 하나 들어있으면

DP 선 그대로~ 물리적으로만 연결해주면 될 것 같은데(혹은 Level shifter 정도?)

의외로 싸진 않은 느낌..

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

보조배터리 (0)	2023.07.26
삼성 always 9 13인치 분해 (0)	2023.07.12
intel 내장 세대별 해상도 (0)	2023.06.21
1050 구매 (0)	2023.06.20
박스 컴퓨터.. 실패? (0)	2023.06.18

Posted by 구차니

intel 내장 세대별 해상도

3세대 까진 2560x1600@60hz 최대

4세대 이후 부터 4k60p 가능

[링크 : https://www.intel.com/content/www/us/en/support/articles/000025675/graphics.html]

다만 메인보드 내장된 HDMI 변환 칩에 따라(LS-PCON / level shifter - protocol converter)

HDMI2.0 이냐 HDMI 1.4냐가 갈리면서 4k30p와 4k60p가 혼재하게 되는 듯.

[링크 : https://community.intel.com/t5/Graphics/LS-PCON-HDMI-chip-installed-in-laptop/td-p/1412502]

7세대 에서 DP를 통해 4k60p 되는건 확인했음

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

삼성 always 9 13인치 분해 (0)	2023.07.12
intel 내장형 그래픽과 4k60p(DP) (0)	2023.06.22
1050 구매 (0)	2023.06.20
박스 컴퓨터.. 실패? (0)	2023.06.18
cpu 4핀 파워 (0)	2023.06.18

Posted by 구차니

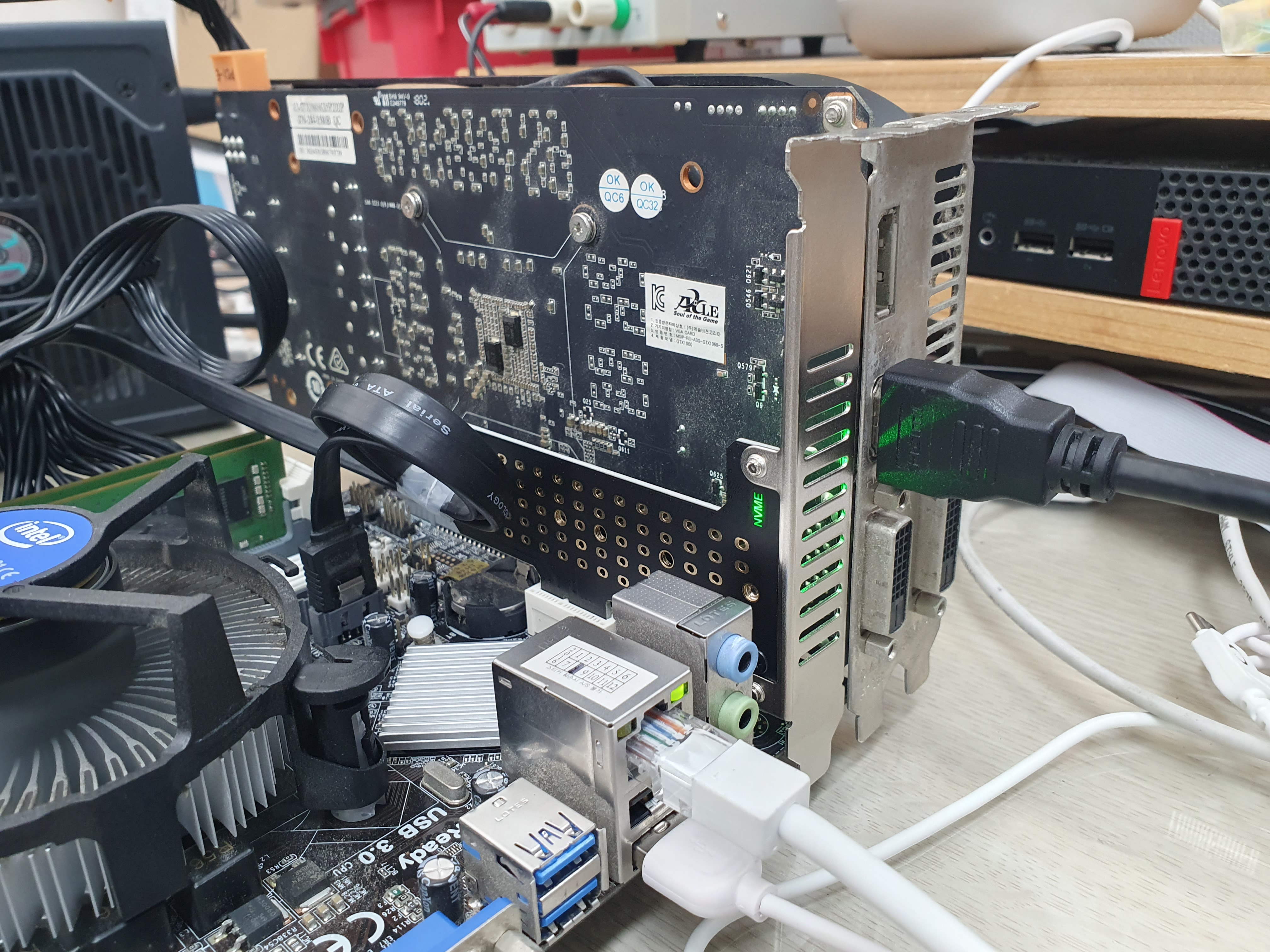

1050 구매

ABZU 하는데 1050이라고 해도 역시 풀옵션 4K는 무리

조금 무리하더라도(?) 1060을 샀어야 했나 싶긴한데

걍 FHD에 게임하면 웬만큼 커버하는 스펙이나 대충대충 써야지 머

집에 굴러다니는게 GTX650 1030인데

650은 9fps

1030은 17.1

1050은 32.4

(lighting 벤치기준)

이니까 대충 각각 2배씩 성능 차이가 나네.

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

intel 내장형 그래픽과 4k60p(DP) (0)	2023.06.22
intel 내장 세대별 해상도 (0)	2023.06.21
박스 컴퓨터.. 실패? (0)	2023.06.18
cpu 4핀 파워 (0)	2023.06.18
TFX 파워 도착 (0)	2023.06.16

Posted by 구차니

박스 컴퓨터.. 실패?

라즈베리 파이 서포트 까지 빼내서 만들었더니, 높이가 또 달라져서 백패널 위치 안 맞고

뚜껑에 그림 그려서 구멍냈더니 위치가 반대라서 덕트 위치 틀어지고 -_-

PCH 는 온도 리포트가 안되서 모르겠지만

손대면 1초이내로 떼어야 하는거 봐서는 60도 이상인건 확실한데

PCH 쪽이 내장 그래픽 처리하는 부분이라 그런가...

그런데 내장 그래픽이면 CPU에 있는거 아닌가?

단순(?) HDMI 등의 출력만 담당하는데 이렇게 열이 많이 나나 싶기도 하다

공간적으로는 충분하긴 한데, 대기전력이나 여러가지 문제로

esp32이나 라즈베리 등을 통해서 릴레이로 전원 켜주고 gpio로 전원을 켜서 쓰는 법을 고려중.

그런데 esp32은 wifi 밖에 안되고 ethernet 되는건 드럽게 비싸고

아두이노 HAT을 이용하면 어떨지 미지수..

걍 속 편하게 잊는게 정답이려나?

그래도 무언가 만든다, 머리를 쓴다라는 측면에서는 주말에 하고 싶었던 뻘짓의 완성이라 뿌듯

메인보드랑 파워 위치 배치하면서 가로 세로 길이 잰다음 부피를 계산.

일반적인(?) 상하 배치가 부피를 조금더 먹어서 이래저래 작은 걸로 가자! 싶었는데

만들고 나니 정사각형에 가까운 것 보단 직사각형에 조금 더 큰게 낫지 않았나 생각이 들기도 한다.

파워쪽은 공기 배출구로 인해서 파여있어 상단에 내구도 확보를 위해 테이프로 덧대어 주고

SSD는 예상보다 약간 커진 상자 크기로 인해 여유 공간이 생겨서 대충 세워놓고 연결

CPU 파워도 어찌어찌 끌어가니 가능해서 적당히 배치

집에 굴러 다니는 2.54mm pitch F-F 헤더로 적당히 연결

근데 파워는 뚜껑 닫으니 1/3 쯤 덮혀져서, 어떻게 배기구를 다시 확보해야 하나 고민..

만능기판 잘라서 LED랑 택 스위치 땜질하고 뒷면에는 귀찮으니 대충 테이프로 돌돌 말아 한번에 뽑지 않으면 안뽑히게 대충 연결

파워/스피커/HDD LED 순서. 리셋은 잘못 누르기 쉬운데다 하나더 선 끌어오기 귀찮아서 패스

스피커는 원래 피에조 4핀 커넥터에 +/- 극만 있는 녀석인데 LED 터질테면 터져라~ 싶은 마음에 연결했는데

부팅시 한번 번쩍(삑! 소리 타이밍) 하고 넘어가니 그냥 쓰는걸로 결정

원래는 25x25x15는 되는 녀석인데 잘라서 9.5cm로 세이브

5937.5 5리터 미만으로 하려고 한게 6리터가 되었네. 아쉽..

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

intel 내장 세대별 해상도 (0)	2023.06.21
1050 구매 (0)	2023.06.20
cpu 4핀 파워 (0)	2023.06.18
TFX 파워 도착 (0)	2023.06.16
SBC 들 (0)	2023.06.15

Posted by 구차니

cpu 4핀 파워

IDE 4pin to CPU 4 핀

4000원 헐..

[링크 : https://www.11st.co.kr/products/569523455]

연장 1250원 -_-

[링크 : https://www.11st.co.kr/products/17630618?trTypeCd=21&trCtgrNo=585021]

CPU 보조 전원은 12V 와 GND 뿐이라고

[링크 : https://coolenjoy.net/bbs/27/1055370]

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

1050 구매 (0)	2023.06.20
박스 컴퓨터.. 실패? (0)	2023.06.18
TFX 파워 도착 (0)	2023.06.16
SBC 들 (0)	2023.06.15
6~7세대 메인보드 개조해서 8~9세대 까지 쓰기(?) (0)	2023.06.15

Posted by 구차니

TFX 파워 도착

어찌어찌 잘하면 잘 구겨 넣을 수 있을지도?

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

박스 컴퓨터.. 실패? (0)	2023.06.18
cpu 4핀 파워 (0)	2023.06.18
SBC 들 (0)	2023.06.15
6~7세대 메인보드 개조해서 8~9세대 까지 쓰기(?) (0)	2023.06.15
TFX 파워지름 (0)	2023.06.15

Posted by 구차니

SBC 들

odroid u3 / cortex-a9 quad / 2GB
odroid c2 / cortex-a53 quad / 2GB
raspberry pi 1B / ARM11 aingle / 512MB
raspberry pi 2B / cortex-A7 quad / 1GB
raspberry pi 3B / cortex-A53 quad / 1GB
orange pi 3 / cortex-A53 quad / 2GB / 8GB eMMC

odroid u3는 사실상 사용 불가상태고(OS 14.04 이후 미지원)

c2는 그래도 armbian으로 생명연장 가능

라즈베리 1B는 저전력이라 끌리긴 한데 너무 저성능이고

라즈베리 2는 A7이니 먼가 가지고 놀기 아쉽고

라즈베리 3와 c2와 오렌지 파이 3 가 A53 계열이니 64bit 올려서 쓰면 그나마 나을 듯

SBC는 아니지만

esp32cam

raspberry pi pico

가 있긴한데 어떻게 먼가 좀 만들어 보면 좋으려나?

저작자표시

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

cpu 4핀 파워 (0)	2023.06.18
TFX 파워 도착 (0)	2023.06.16
6~7세대 메인보드 개조해서 8~9세대 까지 쓰기(?) (0)	2023.06.15
TFX 파워지름 (0)	2023.06.15
TFX 파워 (0)	2023.06.13

Posted by 구차니
