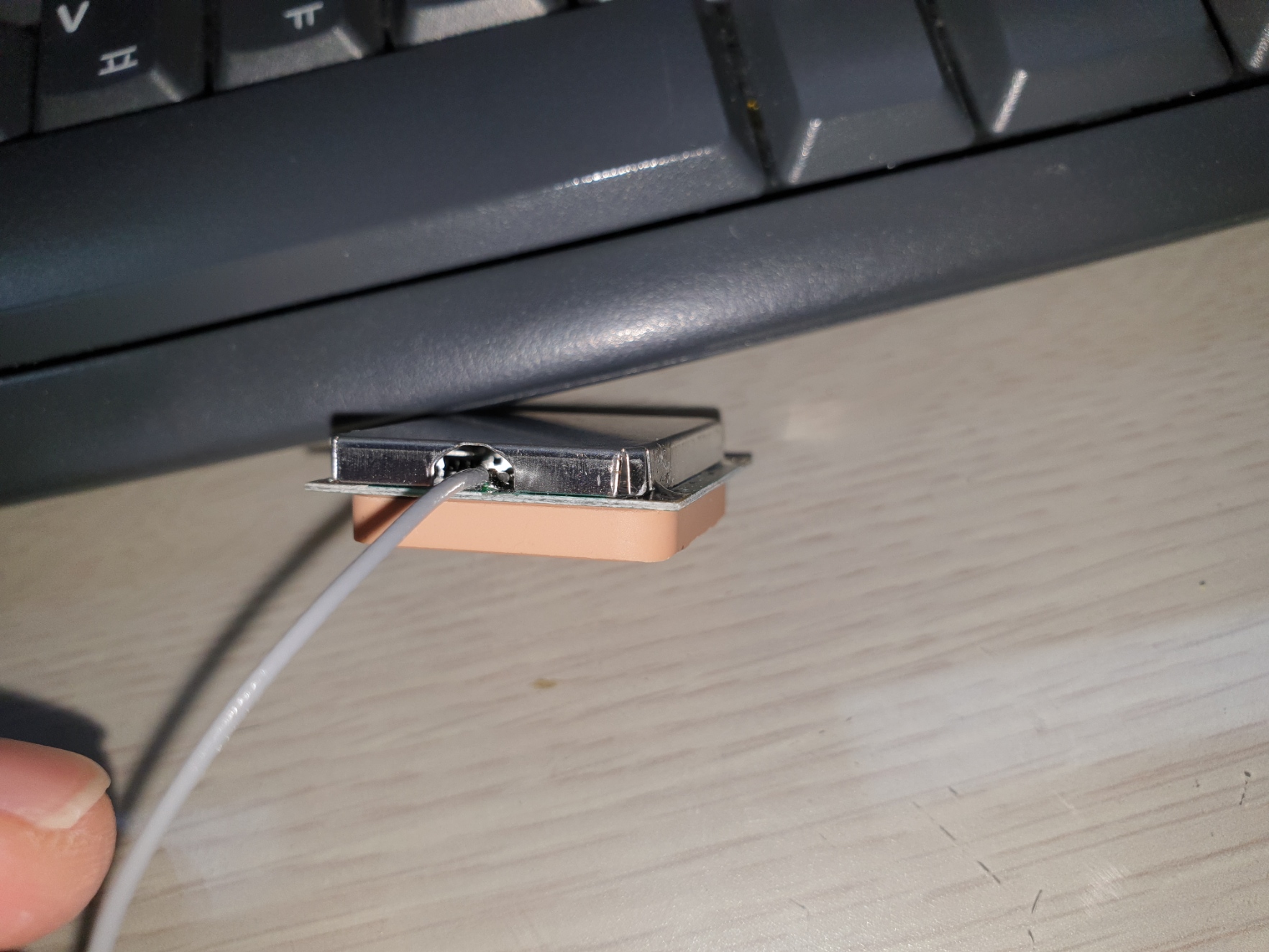

집에 굴러 다니는 GPS 가져와서 오랫만에 켜보는데

뒷면이 왜 깡통처리냐. 뜯긴 귀찮아! 싶어서

안을 살며시 보니 먼가 IC가 보인다.

그리고 IPEX 커넥터를 DC로 재보니 3.4V

얘도 안테나 에 LNA 내장이고 coax 케이블을 통해 bias tee가 공급되는 구조인 듯..

+

일하기 싫어 분해해보니

AT2659S  ?

XC386_V1 으로 검색하니 나오는게 없다.

AT2659S 해당 칩이 먼진 모르겠지만

연관되어 검색되는게 MAX2659 GPS/GNSS Low-Noise Amplifier

[링크 : https://datasheets.maximintegrated.com/en/ds/MAX2659.pdf]

+

11번이 안테나  핀이고

8번을 통해 안테나로 다시 이어지는데 잘보니 8,9번 핀이 패턴으로 이어져있는 것 같고

9번핀은 VCC_RF로 전원을 공급해 주는 듯(3.3V)

[링크 : https://www.u-blox.com/sites/default/files/products/documents/NEO-6_DataSheet_(GPS.G6-HW-09005).pdf]

install.sh 하면 이것저것 받고 config.txt를 수정하냐고 물어본다.

easytest.sh는 ncurse 기반으로 테스트 프로그램을 이것저것 실행할 수 있다.

install.sh로 설치하면 config.txt에 아래와 같이 추가되는데,

라즈베리 4로 하다 보니 굳이 저걸 넣을 필요있나 싶어서 주석처리 해주고 리부팅 안하는데 문제없이 실행된다.

easytest 실행하면 가장 처음에 주파수 넣으라는데 기본값은 434MHz

아직 신호가 나가진 않고, F Set frequency 에서 다시 설정이 가능하다.

0 Tune을 엔터치면 다음화면이 나오면서 송출된다.

Tune 을 해보면 아래와 같이 나오는데, GPIO에 핀연결없이 그냥 보드에서 송출하는 거라 신호가 약하다.

대충 직선거리 3m 이내에서는 저정도 세기로 나오는 듯(gqrx에서 신호 강도의 단위를 모름..)

Chirp

IQ balance를 켜놔서 그런가 이중 나선 처럼 나온다.

한번.. 5MHz HF 쪽을 시도해보는데

direct sampling 해야하니 아래와 같이 설정하고

5MHz 에 Chrip 하니 신호가 잘나온다.

10cm 남짓한 점퍼선으로는 파장 길이를 충족시키지 못해서 인지 수신이 안되고 손으로 잡고 있어주니 송출된다.

(물론 24cm 정도 되는 DMB 안테나라 수신측도 정상은 아니지만..)

아무튼 안테나는 UV가 아닌 HF로 해주니 수신 확인 성공!

(이전에 점퍼 날려서 HF쪽 작동은 하게 해놨던게 효과는 있는지 보려면 또 떼야 하나?!)

주파수는 1Ghz 까지 가능하다고 되어있는데 그거 보다 높은 주파수로 하면 라즈베리 자체가 뻗어버리니 주의!

3MHz는 되는데 2MHz는 또 죽는다. 50kHz 되는거 맞나?

[링크 : https://github.com/F5OEO/rpitx]

FFT에서 얼마나 세밀하게 분석을 하냐의 단위

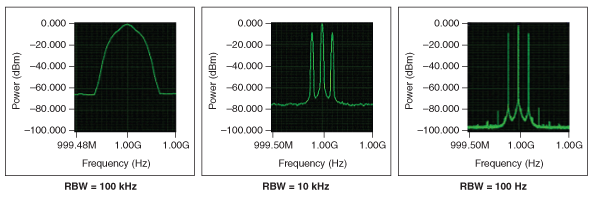

동일한 파형이라도 RBW가 낮아질수록 원본에 가까운 형태로 볼 수 있는 듯.

The resolution bandwidth (RBW) determines the fast-Fourier transform (FFT) bin size, or the smallest frequency that can be resolved.

[링크 : https://zone.ni.com/reference/en-XX/help/372058U-01/nirfsa/resolution_bandwidth/]

+

2023.07.14

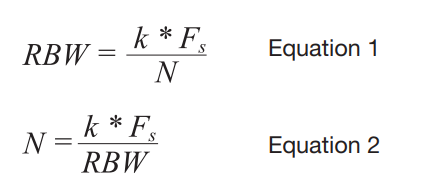

엇.. RBW 계산에 윈도우 타입에 따른 계수가 들어간다고..

kaiser window에서 beta1=16.7일 때 k=2.23 이라는데, k 값이 그러면 amplitude 관련 보정에 대한 그 계수가 아닌가?

[링크 : https://download.tek.com/document/37W_17249_6_Fundamentals_of_Real-Time_Spectrum_Analysis1.pdf]

[링크 : http://ebook.pldworld.com/_eBook/-계측기-/Rohde-Schwarz/board/스펙트럼%20분석기술%20세미나.pdf]

+

2023.07.19

팔수록 이상한 용어만 잔뜩 나오냐 ㅠㅠ

RBW = (NENBW * samplerate) / input_length

인데 NENBW는 normalized effective noise bandwidth of the window 라..

[링크 : https://kr.mathworks.com/help/dsp/ref/dsp.spectrumestimator.getrbw.html]

equivalent noise bandwidth 라는 함수인데..

이건 또 어떻게 구현되는거냐.. normalized가 빠졌는데 동일한건가?

[링크 : https://kr.mathworks.com/help/signal/ref/enbw.html]

제대로 잡히면 아래와 같이 좌표, 고도, 속도가 나오는 듯?

[링크 : https://github.com/gnss-sdr/gnss-sdr/issues/295]

리눅스에서 gui로 볼 순 있는데 qt랑 온갖것을 설치하고 빌드해야 하니 조금 귀찮네

[링크 : https://github.com/acebrianjuan/gnss-sdr-monitor]

+

GPS 안테나를 찾아보는데 거의 3~5V 전원 공급 이야기가 있어서 보니

RTL-SDR.COM v3의 경우 RF로 4.5V의 전원을 공급해서 외부 LNA를 작동시킬수 있는

USB bias tee 라는 것이 존재한다.

[링크 : https://www.rtl-sdr.com/rtl-sdr-blog-v-3-dongles-user-guide/]

[링크 : https://www.rtl-sdr.com/signalseverywhere-sdr-bias-tees-and-enabling-the-v3-bias-tee/]

[링크 : https://www.onesdr.com/2020/02/07/software-defined-radios-and-bias-tees/]

[링크 : https://www.rtl-sdr.com/receiving-gps-with-an-rtl-sdr-dongle-and-gps-antenna/]

[링크 : https://www.rtl-sdr.com/rtl-sdr-blog-v-3-dongles-user-guide/]

[링크 : https://electro.pizza/2019/01/biast-adsb/]

혹시나 해서 내가 가진 것에 -T 옵션을 주고 해보았으나 UV쪽 포트에 전압이 0V로 뜬다.

RTL-SDR.com v3 를 사야하나...

기본으로 제공된 내용을 사용해서 실행하는데 HackRF 장치가 맞지 않대서

HackRF 용 옵션을 빼니 잘 작동한다. (나중에 찾아보니 GPS 신호 증폭을 위한 USB bias tee 기능 활성화 하는 옵션)

아래와 같이 신호를 잡으려고 하고 계속 lock이 안되는데, 지하철에서 시도해서 그런가?

[링크 : https://gnss-sdr.org/docs/tutorials/gnss-sdr-operation-realtek-rtl2832u-usb-dongle-dvb-t-receiver/]

gnss의 경우 rtl_tcp를 통해 원격지의 정보를 받아올 수 도 있는 듯.

[링크 : https://github.com/gnss-sdr/gnss-sdr#build-osmosdr-support-optional]

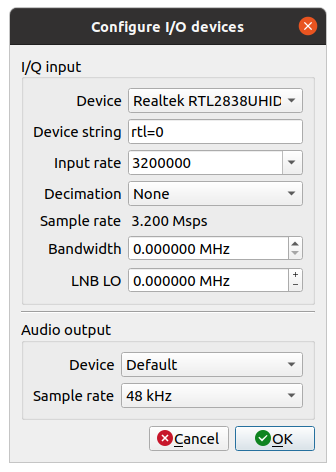

decimation 기본값은 None 인데

이경우 input rate 값 그대로 sample rate가 나온다.

decimation을 32로 하면 input rate / decimation 해서

sample rate가 3.2MSPS 에서 0.1MSPS = 100KSPS로 설정된다.

So with a 32x decimation, we should increase 2.5 Bits ( log 32 in base 4 ) in the ADC Resolution.

[링크 : https://lucasteske.dev/2016/02/recording-noaa-apt-signals-with-gqrx-and-rtl-sdr-on-linux/]

decimation 혹은 다운샘플링이라고 한다.

[링크 : https://ko.wikipedia.org/wiki/다운샘플링]

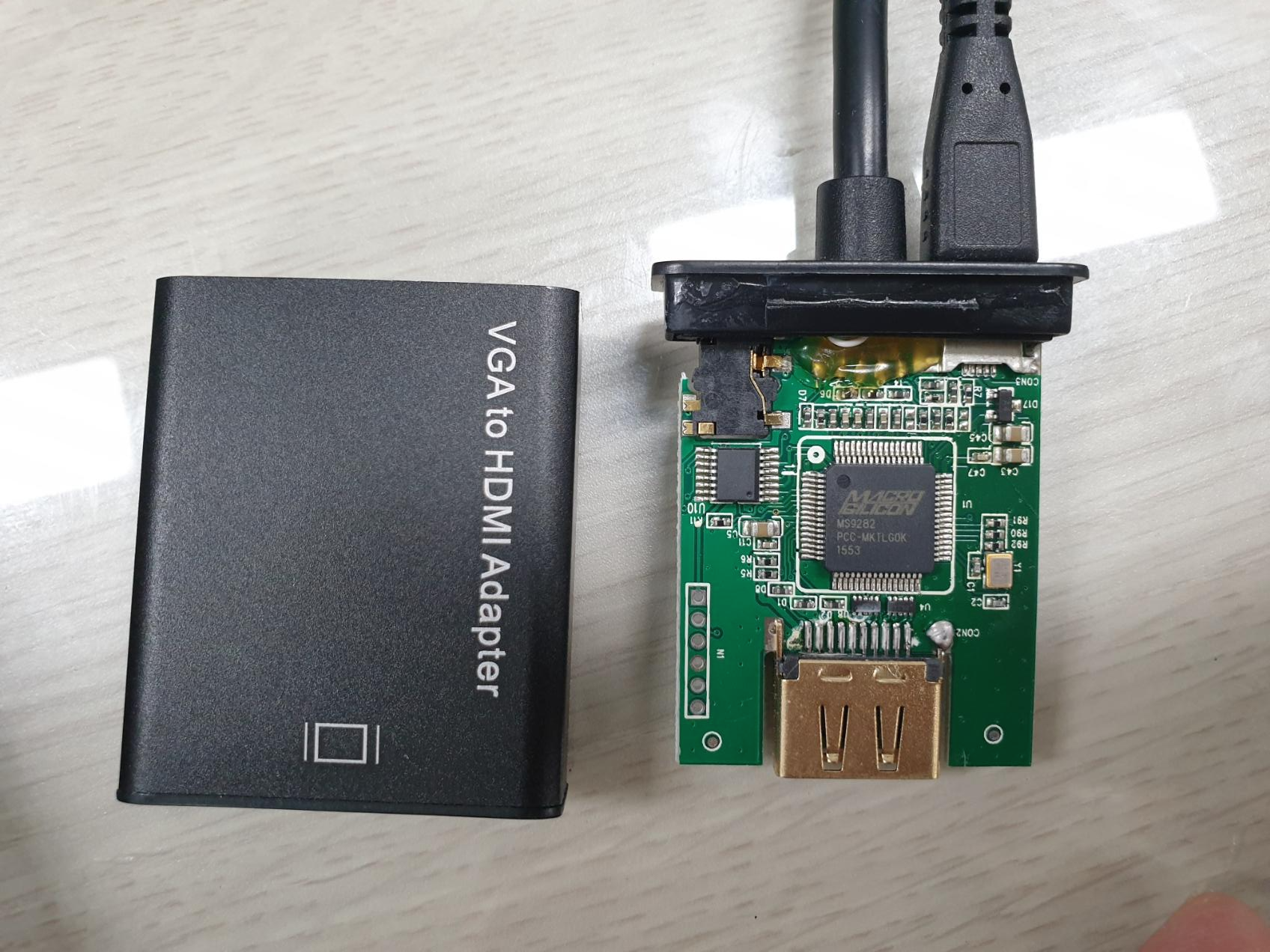

그냥 잡았을 뿐인데 분해되서 사진 찰칵!

스펙을 찾아보니 HDMI1.3을 지원하는 녀석. 머.. 어짜피 Full HD 이상은 VGA로 쓰긴 힘드니

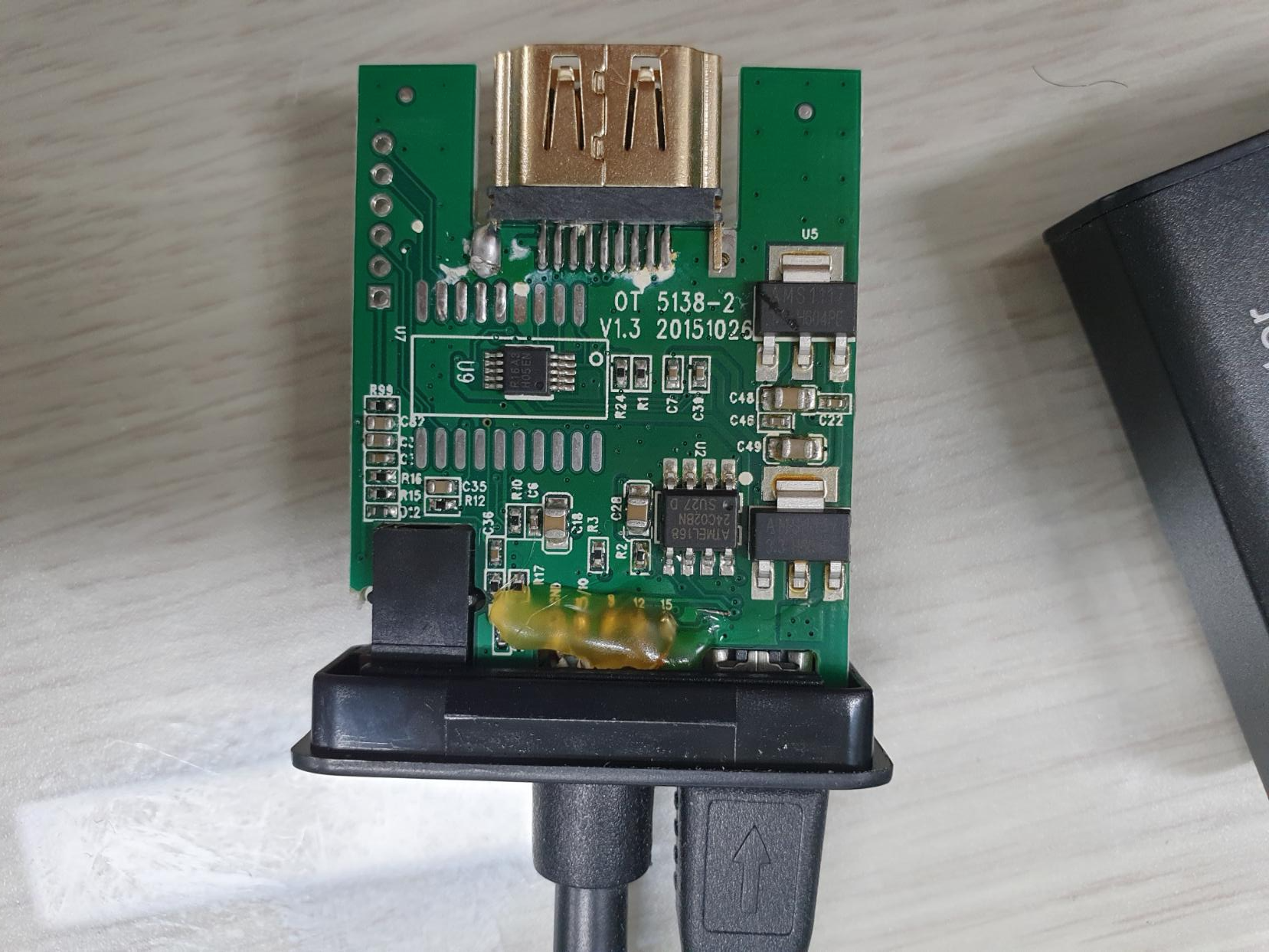

그나저나 발열이 꽤 심한데 여기에도 우측에 AMS1117이 달려있네..

이녀석 esp32 에서도 열이 좀 심해서 좋지 않은 기억이 있는데 으윽...

그 와중에 ATMEL168 찾아보니 atmega168 같은데 128 계열이랑 머가 다른걸까?

macrosilicon 사의 MS9282 칩(VGA/YPbPr to HDMI)

[링크 : http://en.macrosilicon.com/info.asp?base_id=2&third_id=3]

현재 TM-D710GA 크로스밴드 리피터 모드에서 작동하기 때문에 상공을 통과하는 ISS를 FM전파 리피터로 사용할 수 있다. 145.99MHz 업링크 주파수에 신호를 보내면 437.80MHz 다운링크 주파수에서 신호가 되돌아온다. 관려 내용은 이곳에서 확인할 수 있다.

[링크 : https://www.google.com/amp/s/techrecipe.co.kr/posts/20930/amp]

Voice and SSTV Downlink: 145.80 (Worldwide)
    Voice Uplink: 144.49 for ITU Regions 2 and 3 (The Americas, and the Pacific and Southern Asia)
    Voice Uplink: 145.20 for ITU Region 1 (Europe, Russia and Africa)
    VHF Packet Uplink and Downlink: 145.825 (Worldwide)
    UHF Packet Uplink and Downlink: 437.550
    VHF/UHF Repeater Uplink: 145.99 (PL 67 Hz)
    VHF/UHF Repeater Downlink: 437.80

[링크 : https://www.ariss.org/contact-the-iss.html]

아니 반쪽 실패인가?

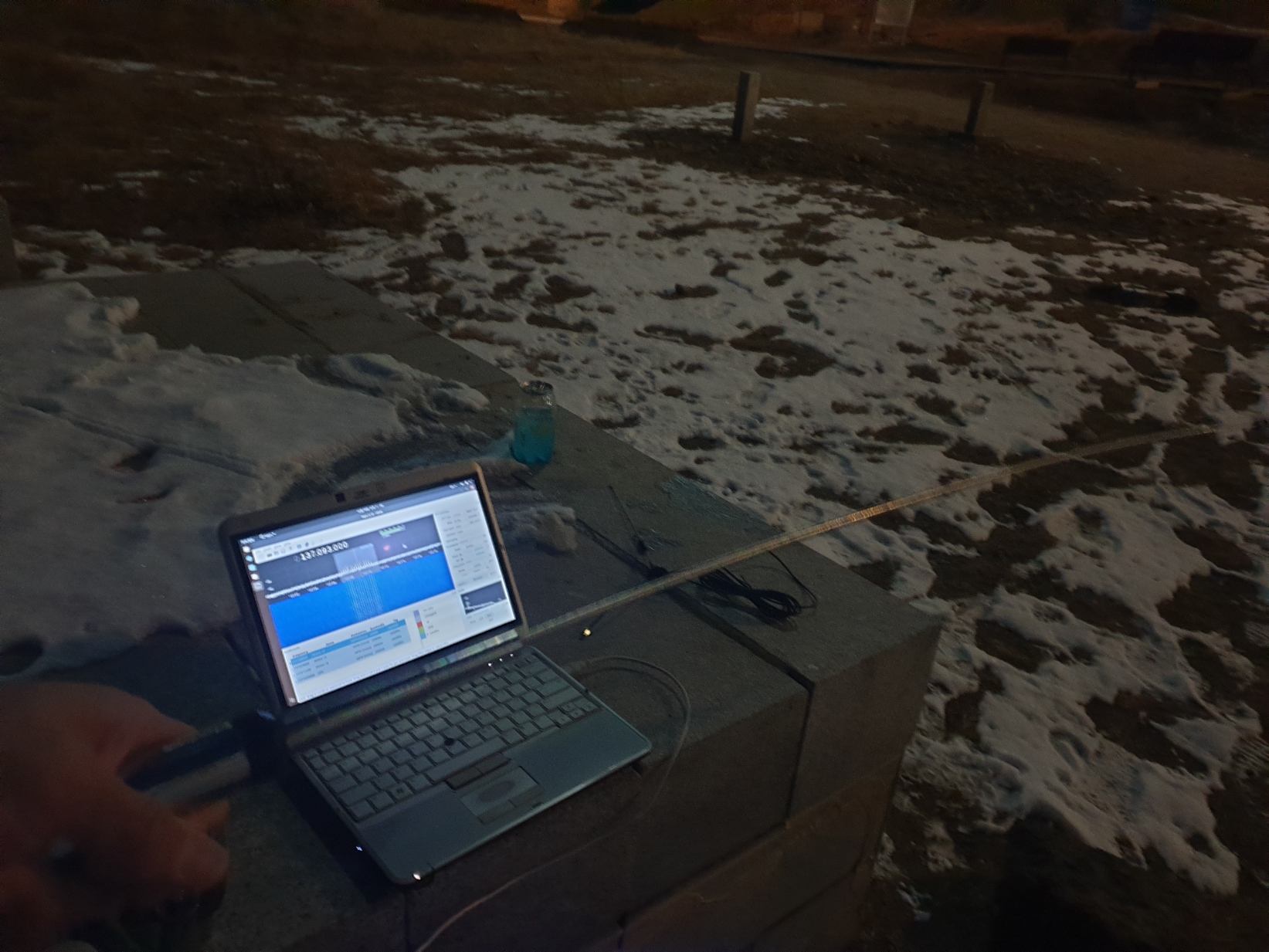

NR-22L 안테나 들고 낑낑대면서 수신하는데

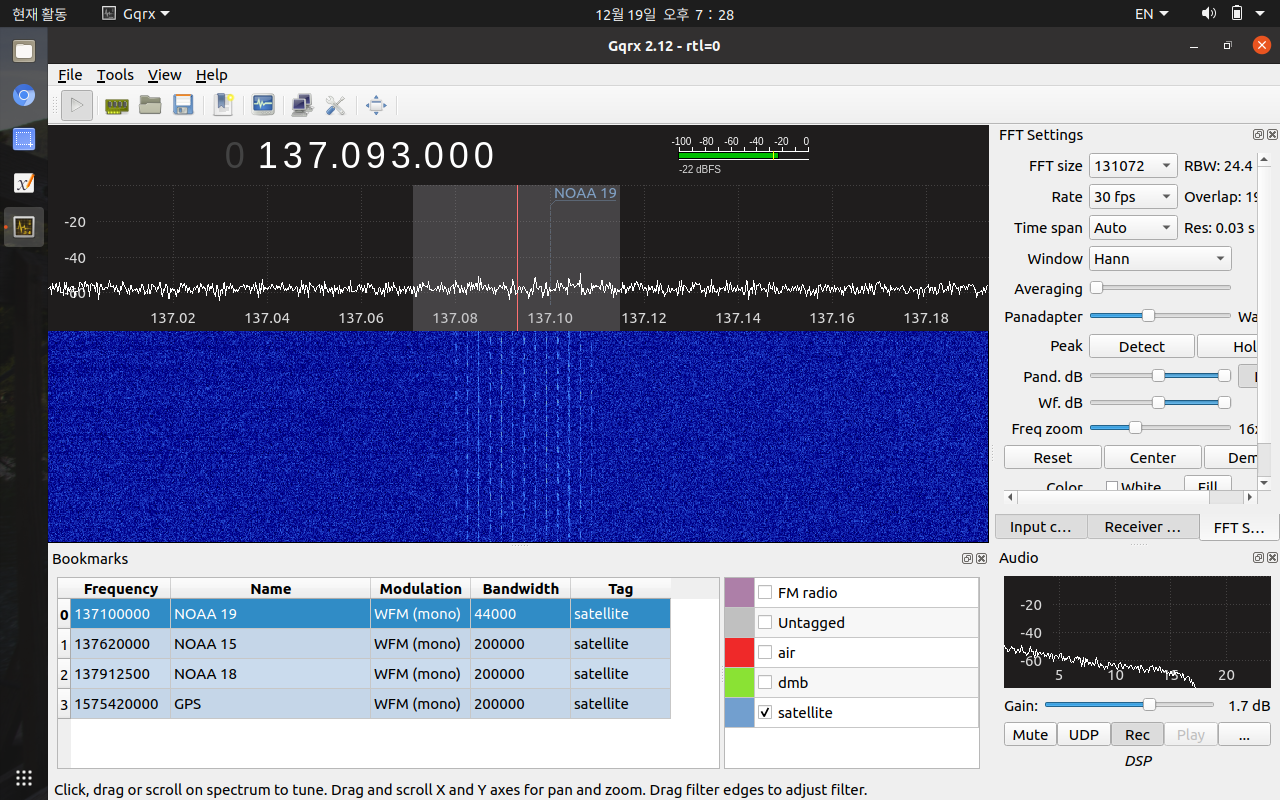

아래처럼 28분 부터 수신이 가능해지는데, 대역폭 조절하고 해도 신호는 약한지 뚜룻뚜룻 소리는 안들린다.

그래서 후다닥 번들 안테나로 시도해보는데 티가 크게 나진 않지만 조금 더 높게 떴을텐데도

오히려 신호가 더 약해지는 걸 보면.. 6dBi 증폭을 무시할 수 없는 듯?

32분 56초에 75.7도로 peak 인 것 같은데

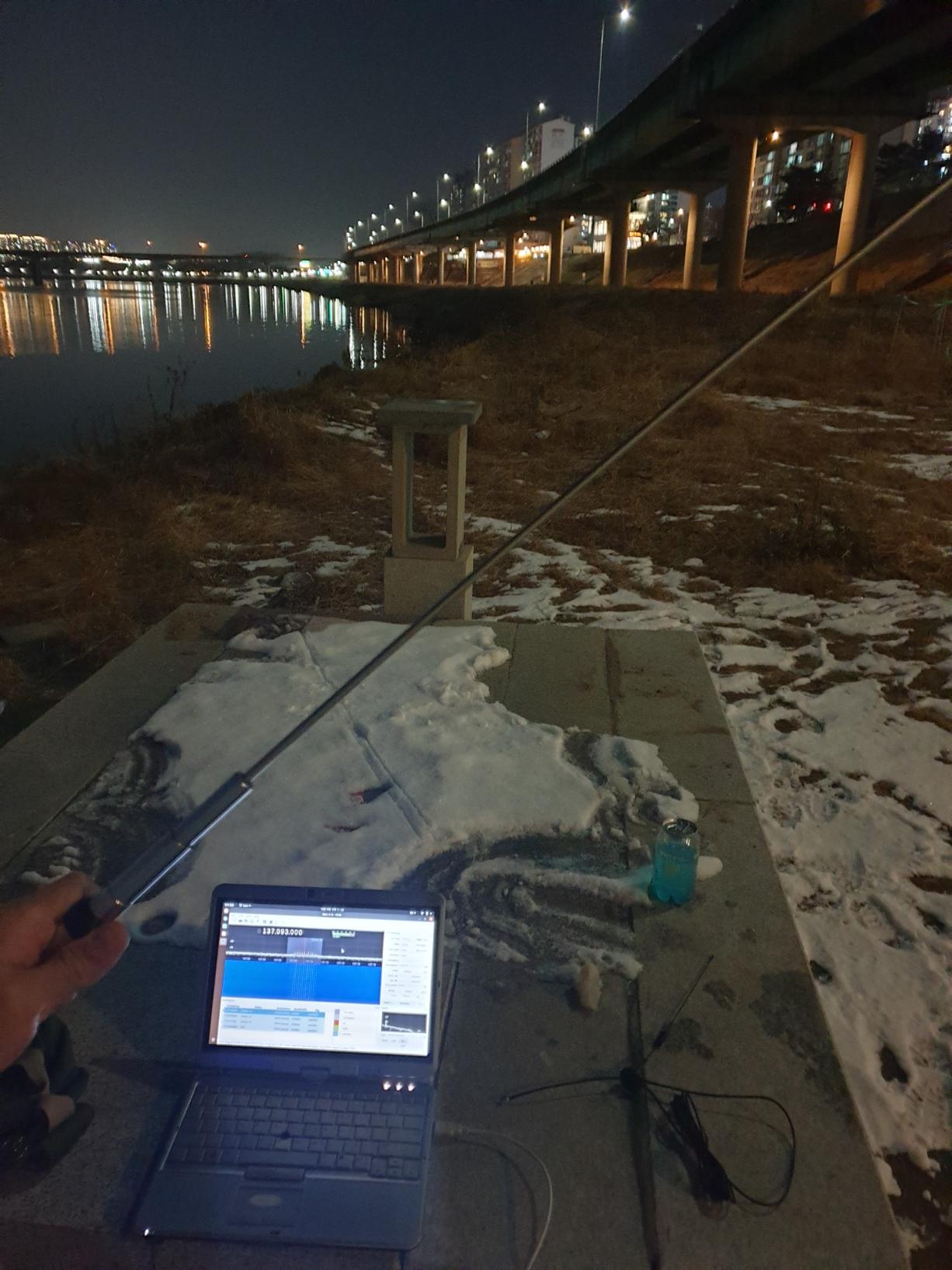

대충 이런 각도로 들고 있어야 신호가 강하게 들어온다.

이제 멀어지는 시점인지 주파수가 낮아져서 후다닥 조절(36:50에 20도 이하로 떨어짐)

거의 수평으로 들어야 들어온다. 그런데 이러면 각도가 더 높아졌다고 봐야 하는거 아닌가? 도대체 머지?

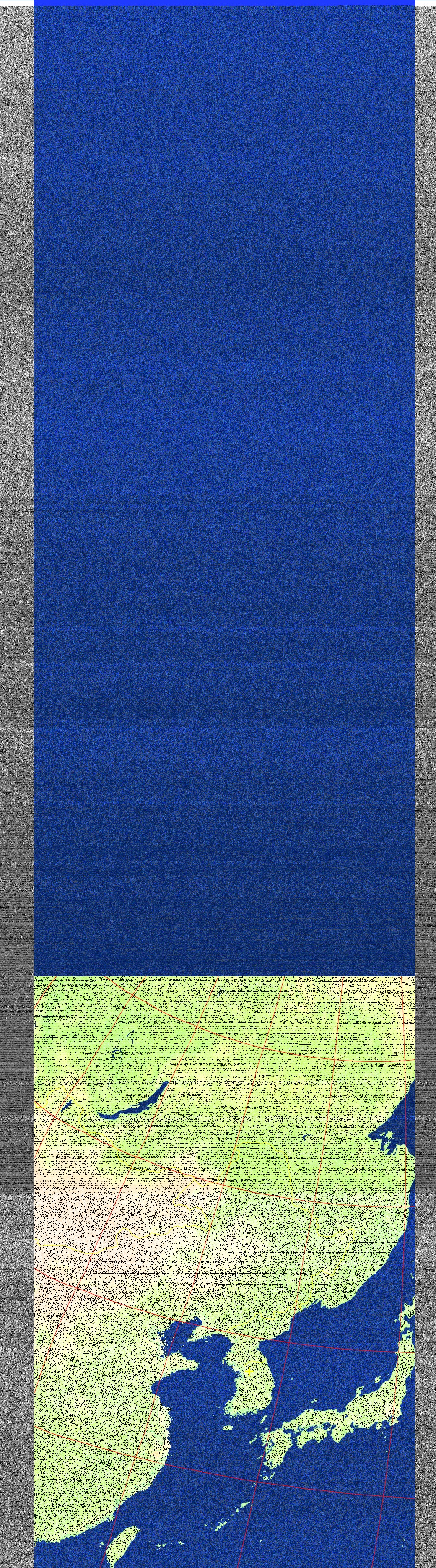

먼가 뒤로 여백이 많다고 해야하나?

산뜻하게 나오긴 했는데 원래 이렇게 enhancement 해도 크게 달라지는게 없는건가?
