digilent discovery 2 를 회사에서 구매해서 뿌렸는데(난 못 받음 -_ㅠ)

DC 값을 측정하는데 3.3V 에 머물러 있어야 할 값이 0으로 자꾸 내려가서 찾아보는 중

[링크 : https://digilent.com/reference/test-and-measurement/analog-discovery-2/start]



BNC 어댑터에 AC/DC가 있는데 손 대지 않았다면.. AC가 기본으로 연결되어 있었던 듯?

[링크 : https://digilent.com/reference/test-and-measurement/bnc-adapter-board/getting-started-guide]

[링크 : https://digilent.com/reference/test-and-measurement/bnc-adapter-board/start]



Selectable AC and DC coupling to oscilloscope probes.

[링크 : https://digilent.com/reference/test-and-measurement/bnc-adapter-board/reference-manual]

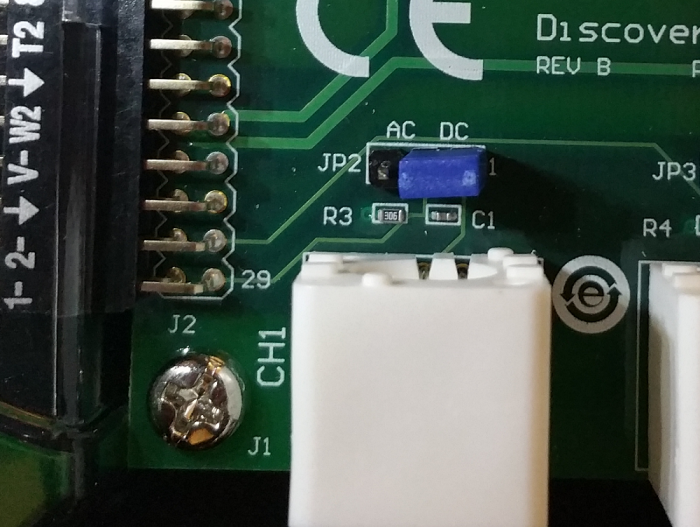

혹시나 해서 DC로 바꾸어 보니 0은 0으로 3.3V는 3.3V로 고정되서 잘 나온다.

AC로 하면 AC 커플링을 하여 DC 성분을 없애버리다 보니 그런 듯.
