SDR로 GPS를 잡을수 있다는데

이전에는 기가급까지 올라가지 못했었는데 이번 R820T2는 1.7까진 되니까

시도해볼 만 할 듯?

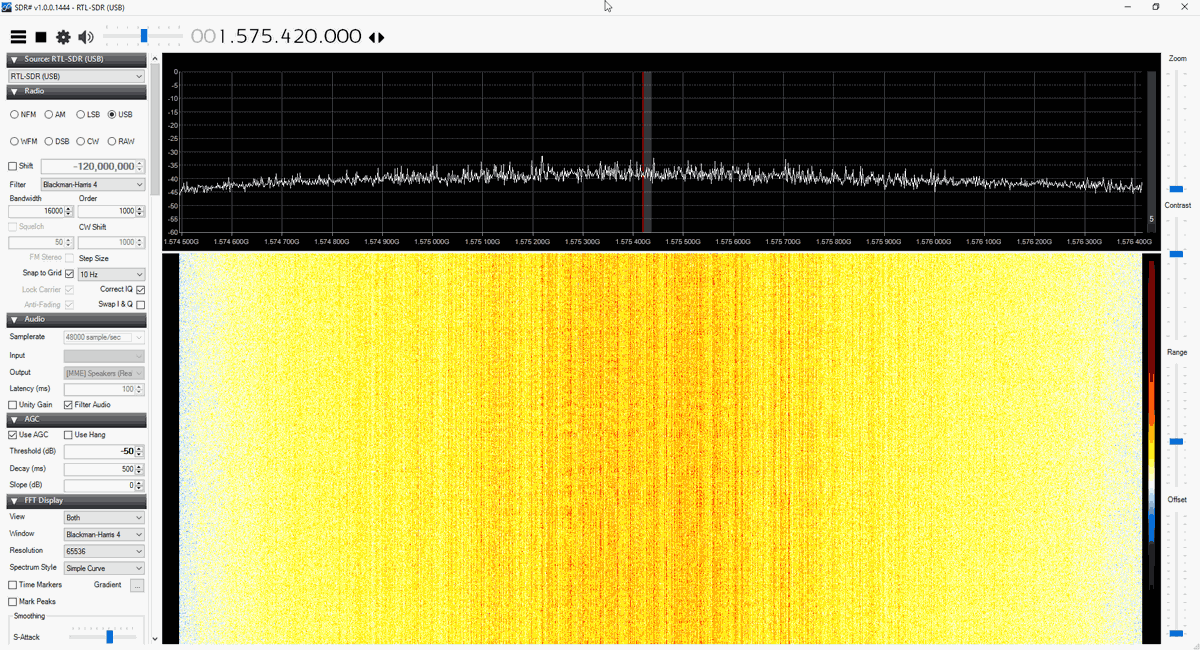

1.575420 GHz

[링크 : https://www.rtl-sdr.com/rtl-sdr-tutorial-gps-decoding-plotting/]

+

2021.12.13

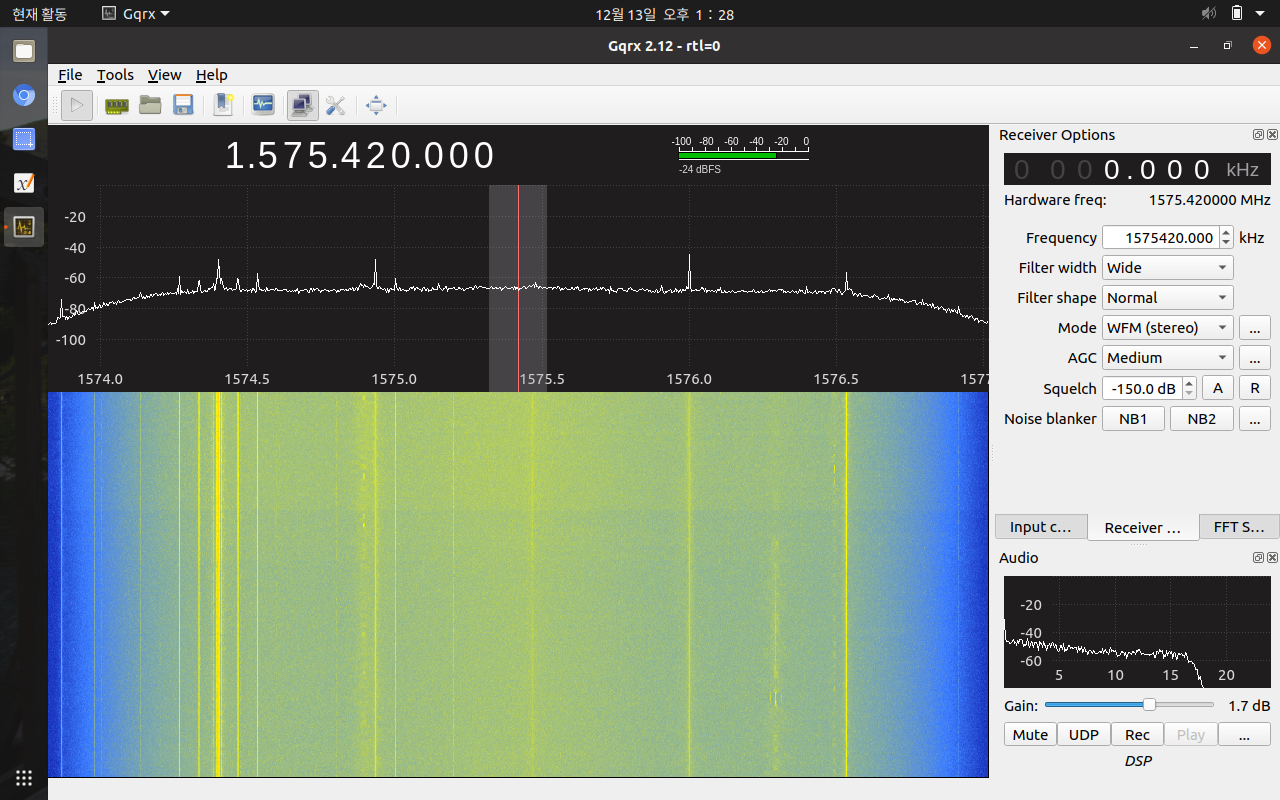

탁 트인 회사 옥상에서 해봤는데 먼가 잡히는게 있는지 없는지 모르겠다.

GPS용 안테나가 있긴한데 ipex 타입 커넥터라 변환하려니 노답이고..

SMA 타입 안테나가 있긴 하니 이걸 구매하는게 나으려나? (걍 GPS 쓰라고 -_-)

[링크 : http://itempage3.auction.co.kr/DetailView.aspx?itemno=B584859975]

+

2021.12.17

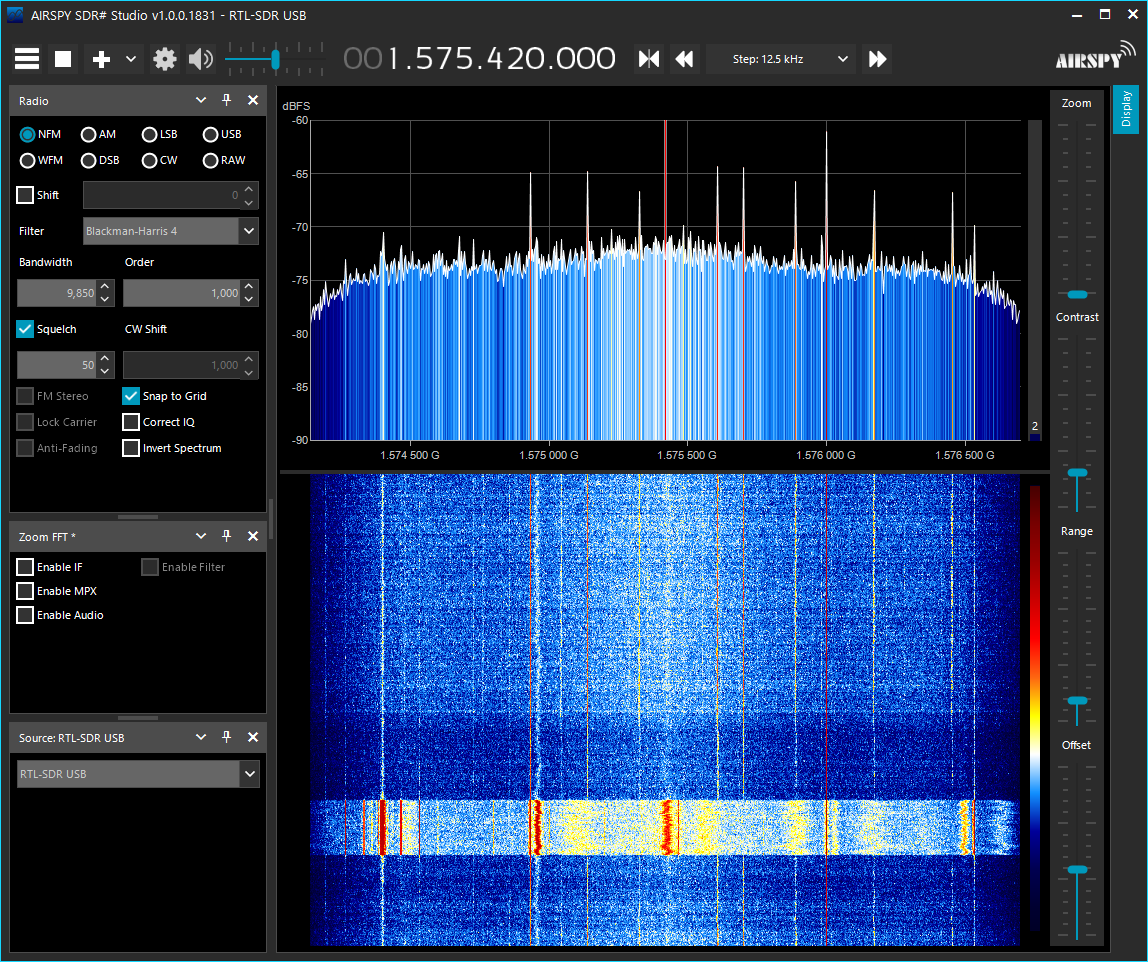

아래 색이 다른건 안테나 뽑고 잰 부분. 내부 노이즈로 인해서 발생하는 부분을 제외하면..

솔찍히 신호가 잘 잡힌건지 모르겠다. 일단 실내, 창가에서 한 것도 있기도 하고..

분해해보네 튜너 이외에는 나을게 하나 없는 느낌?

이전 제품을 분해해서 혹은 pcb로 매입해서

다른 보드에 덧데고 약간 뽀대나게 케이스만 갈은 구성이다.

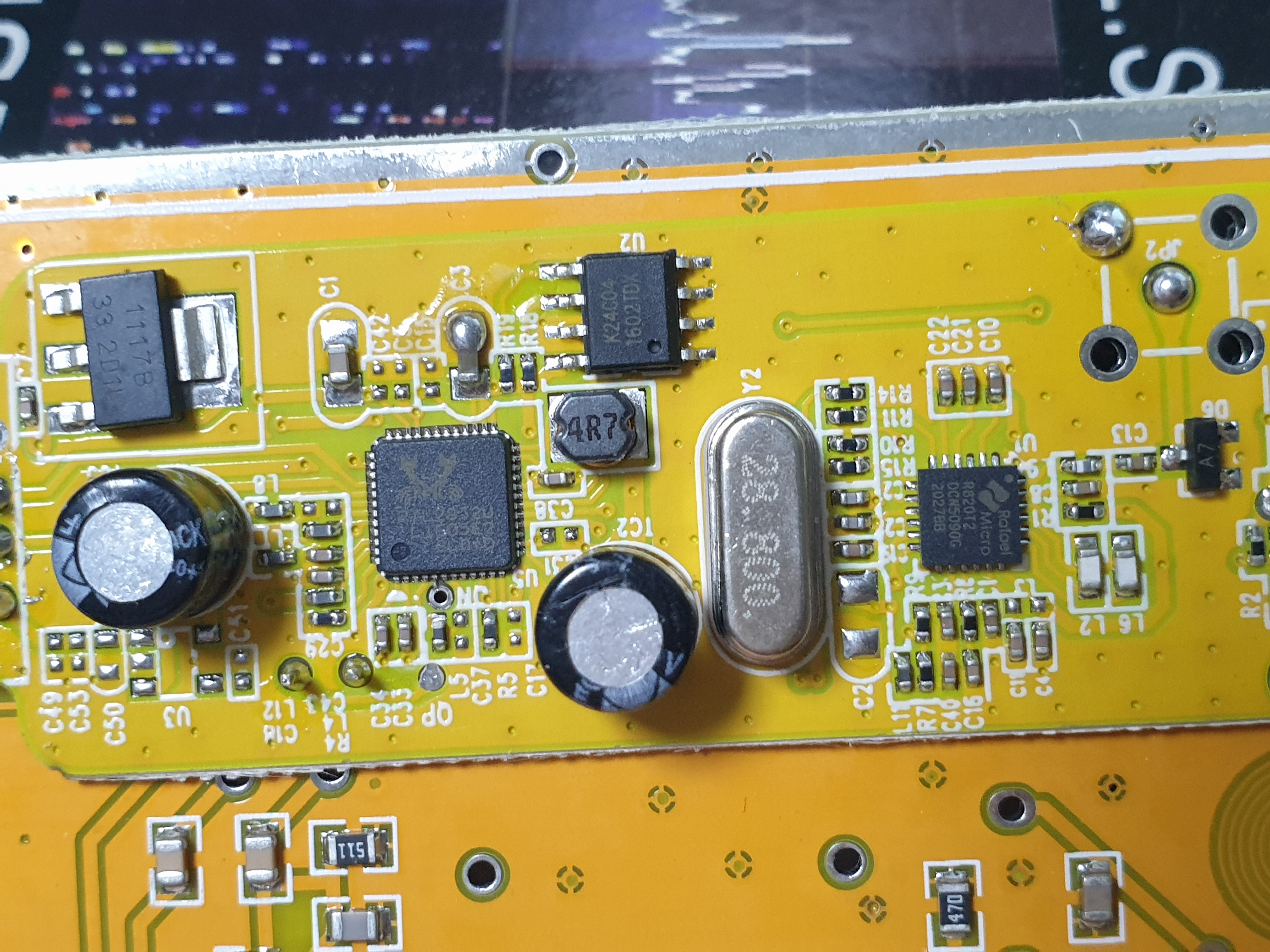

fc0012 튜너랑 비교해보면

mlcc도 크기가 엄청 적어지고 클럭도 전보다 먼가 급이 떨어진 느낌?

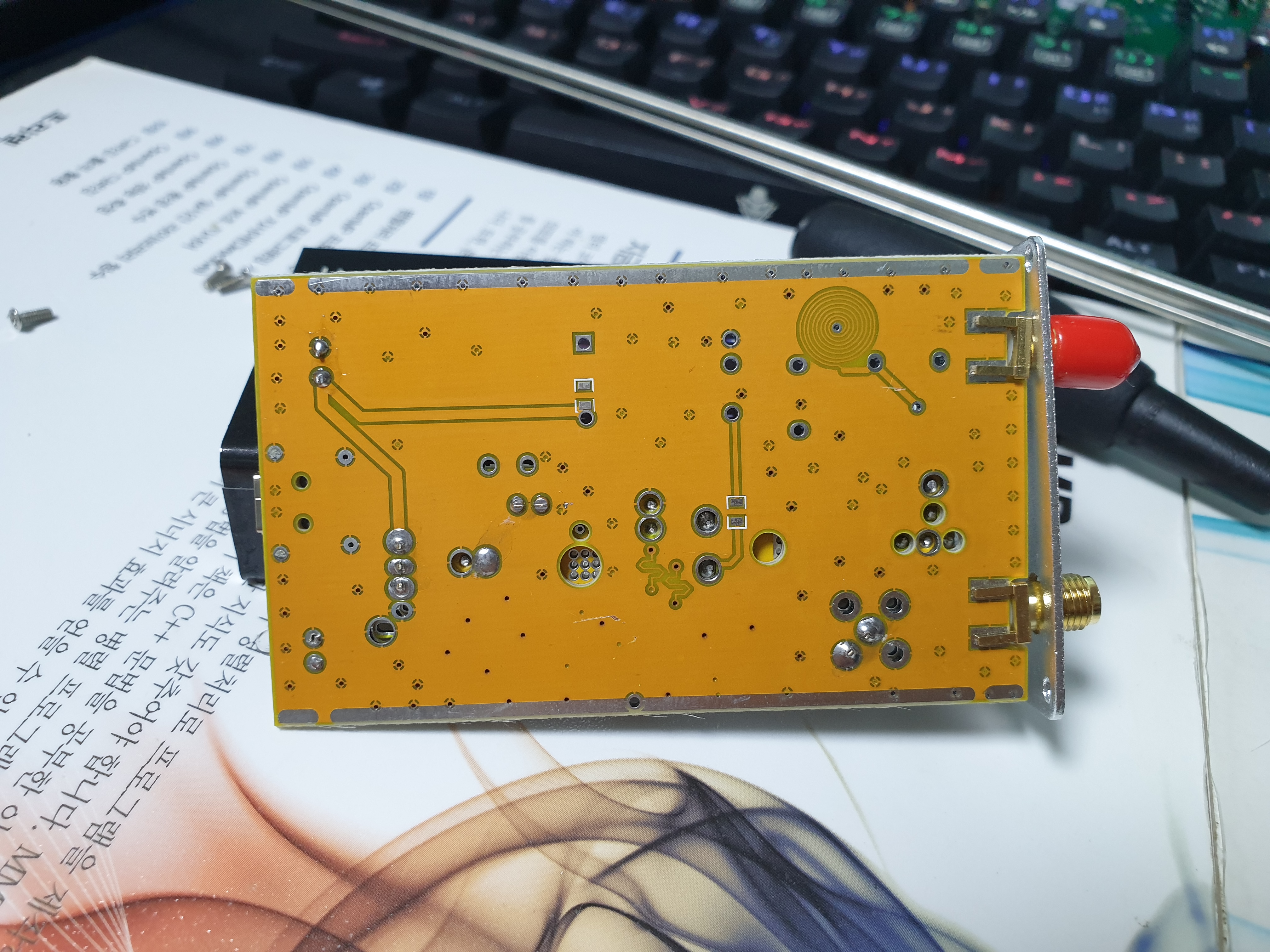

정체불명의 소용돌이 모양은 앞뒤로 이어지는데

금속 케이스라 저 선이 임피던스 매칭용인지(코일 안쓰기 위한?)

아니면 간이 안테나인진 모르겠다

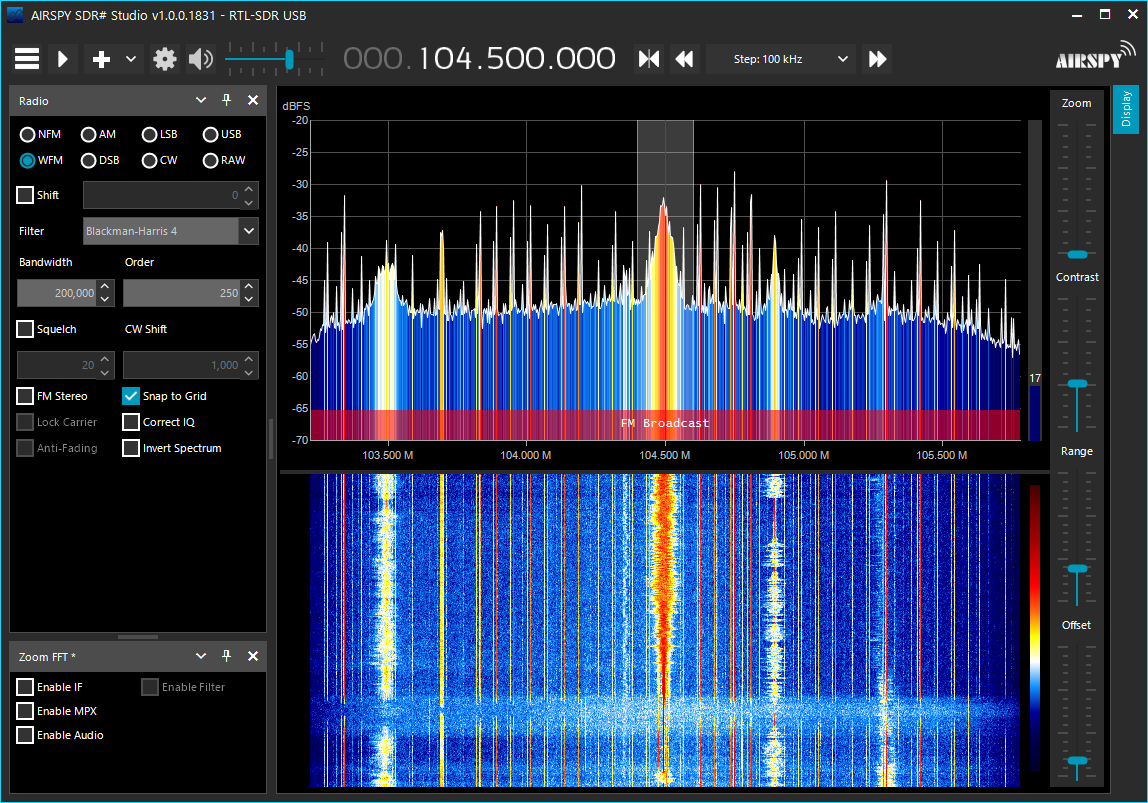

두개를 동시에 하니 내 몸에 전파가 가려지는지 난리라 정상적으로 측정하기가 힘드네..

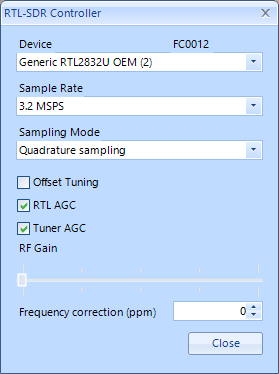

RTL2832U에서 샘플링을 하는건지 R820T라고 해도 3.2MSPS인건 동일하다.

그나저나.. RTL AGC, Tuner AGC는 gqrx에서 설정 못하나..

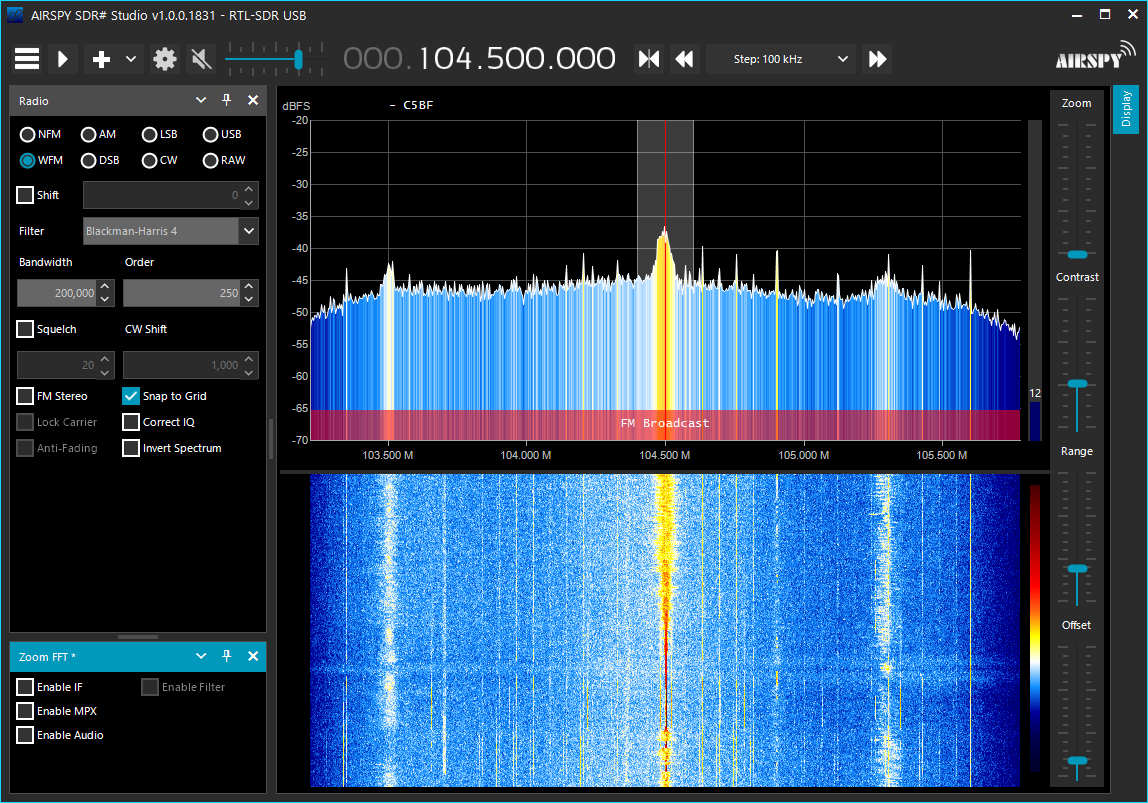

이게 이전에 사용하던 FC0012 튜너 제품. 안테나가 동일한걸 사용한것도 아니고

위치도 동일한 위치가 아니니 공정하진 않지만.. 꽤 차이가 나긴한다.

그런데 노이즈 패턴은 오히려 FC0012쪽이 나은듯.

예제 프로그램이 있어서 bmp를 넣어봤는데 모르는 헤더라고 배째심 -_-

[링크 : https://wiki.st.com/stm32mpu/wiki/Wayland_Weston_overview#Display_some_images]

함수를 추적해보니 cairo 라는게 나오는데, vector 그래픽용인가?

윈도우 비트맵을 surface에 뿌리는걸 시도한 내용이 있는 것을 보면 수정하면 가능할지도?

[링크 : https://stackoverflow.com/questions/14738245/is-it-possible-to-draw-a-windows-bitmap-to-a-cairo-surface]

[링크 : http://www.rforge.net/Cairo/index.html]

cpp는 친하지 않아서 읽는법도 모르겠네 -_ㅠ

[링크 : https://stackoverflow.com/questions/4847110/a-newbie-question-in-qt]

  [링크 : https://www.cprogramming.com/tutorial/initialization-lists-c++.html]

[링크 : https://cakel.tistory.com/entry/0031-GUI-프로그래밍-소개]

무전원 컨버터들이 보이는데.. RI 핀을 통해서 받는건지

아니면 RX,TX 선에서 전기를 뽑아쓰는건진 모르겠네

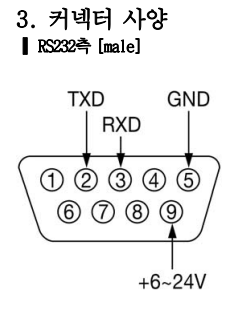

9번 핀 RI 신호 250 mA +5 VDC 가 제공 됩니다.

[링크 : http://www.ezdaq.com/goods/view?no=366]

[링크 : http://www.esysmall.com/detail_prod.asp?prod_Id=3736]

PC나 각종 시리얼장치의 RS232 커넥터에 연결하면 외부에서 전원을 공급하지 않아도 작동하도록 설계되어 있습니다. (단 RTS, DTR 핀이 활성화 되어있어야 됨)

[링크 : https://www.comfile.co.kr/download/etc/rs232auto_manual.pdf]

[링크 : https://m.blog.naver.com/lhk0523/140141741583]

USB to RS232 재보니 4번, 7번 핀에 -6.4V가 뜨는데

4번은 DTR이고 7번은 RTS

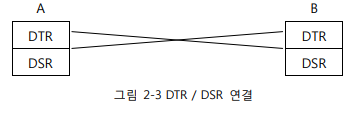

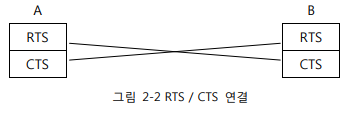

4번 - 6번 꼬아서 연결하고, 7번 - 8번 꼬아서 연결하여 통신하는 것 같은데

4,7 과 GND 하면 12볼트 뺴낼수 있는건가?

[링크 : https://www.sollae.co.kr/ko/download/pds_files/an_flowcontrol_ko.pdf]

DVB 보는덴 지장없이 설계되어 있지만 FM,AM 에도 노이즈가 좀 낀다. 정도로 요약하면 될 듯?

그나저나 airspy쪽에선 노이즈 억제하는 필터가 있었던 것 같은데 gqrx쪽에는 없나..?

[링크 : http://fc0012-sdr.blogspot.com/2012/04/noise-floor-and-frequency-response.html]

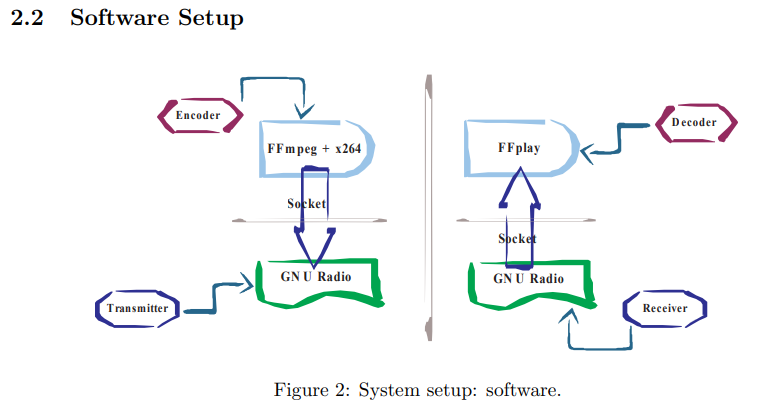

gnu 라디오를 이용하여 소켓으로 주고 받고 해당 데이터를 FFplay를 통해 재생하는 예제.

python으로 되어있어서 코드를 받아 분석을 해봐야겠다.

(이게 되면 DMB 채널이나 공중파 HDTV 디코딩 해볼 수 있으려나?)

[링크 : http://www.wu.ece.ufl.edu/projects/wirelessVideo/project/realTimeCoding/download/doc/architecture.pdf]

[링크 : http://www.wu.ece.ufl.edu/projects/wirelessVideo/project/realTimeCoding/index.htm]

[링크 : https://www.youtube.com/watch?v=pZe3r4EK_7E]

라고 하긴 애매한게.. 노이즈가 심해서 말을 인식할 수 없고

교신이면 주고 받아야 할텐데 한쪽만 들리는걸 봐서는 안테나 문제거나

FC0012 튜너 문제거나, 그것도 아니면 1년 가지고 놀면서 증폭쪽에 문제가 생겨서 수신감도가 발바닥이 되었거나

그것도 아니면 관악산에 가로막혀 김포공항쪽 전파를 못 받아서 그런걸지도?

119.75 라인에 붉은 줄이 그것!

gqrx에서 Rec 눌러 WAV로 저장하고 있다가, 그 부분을 audacity로 잘라서 듣는데 여전히 안들림 ㅋ
