rpitx on rpi4

install.sh 하면 이것저것 받고 config.txt를 수정하냐고 물어본다.

easytest.sh는 ncurse 기반으로 테스트 프로그램을 이것저것 실행할 수 있다.

git clone https://github.com/F5OEO/rpitx cd rpitx ./install.sh ./easytest.sh



install.sh로 설치하면 config.txt에 아래와 같이 추가되는데,

라즈베리 4로 하다 보니 굳이 저걸 넣을 필요있나 싶어서 주석처리 해주고 리부팅 안하는데 문제없이 실행된다.

gpu_freq=250 force_turbo=1

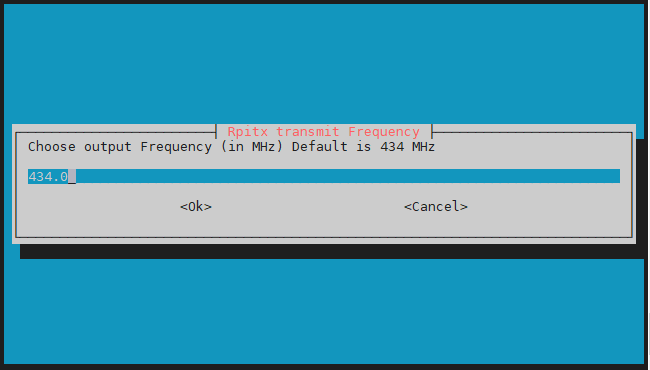

easytest 실행하면 가장 처음에 주파수 넣으라는데 기본값은 434MHz

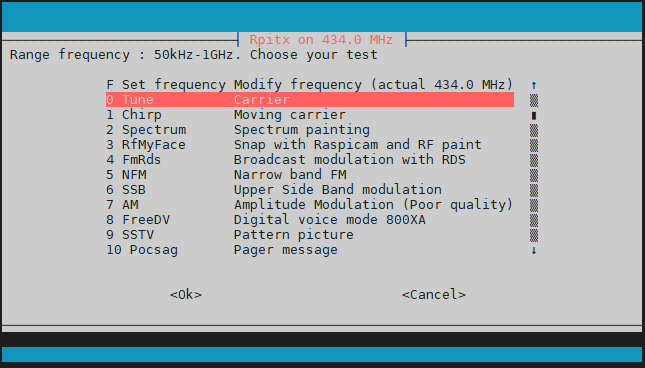

아직 신호가 나가진 않고, F Set frequency 에서 다시 설정이 가능하다.

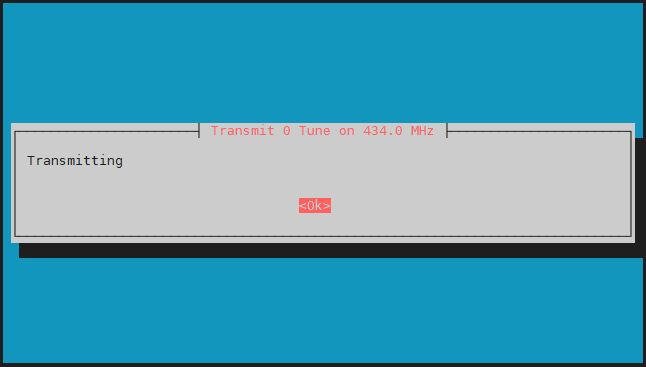

0 Tune을 엔터치면 다음화면이 나오면서 송출된다.

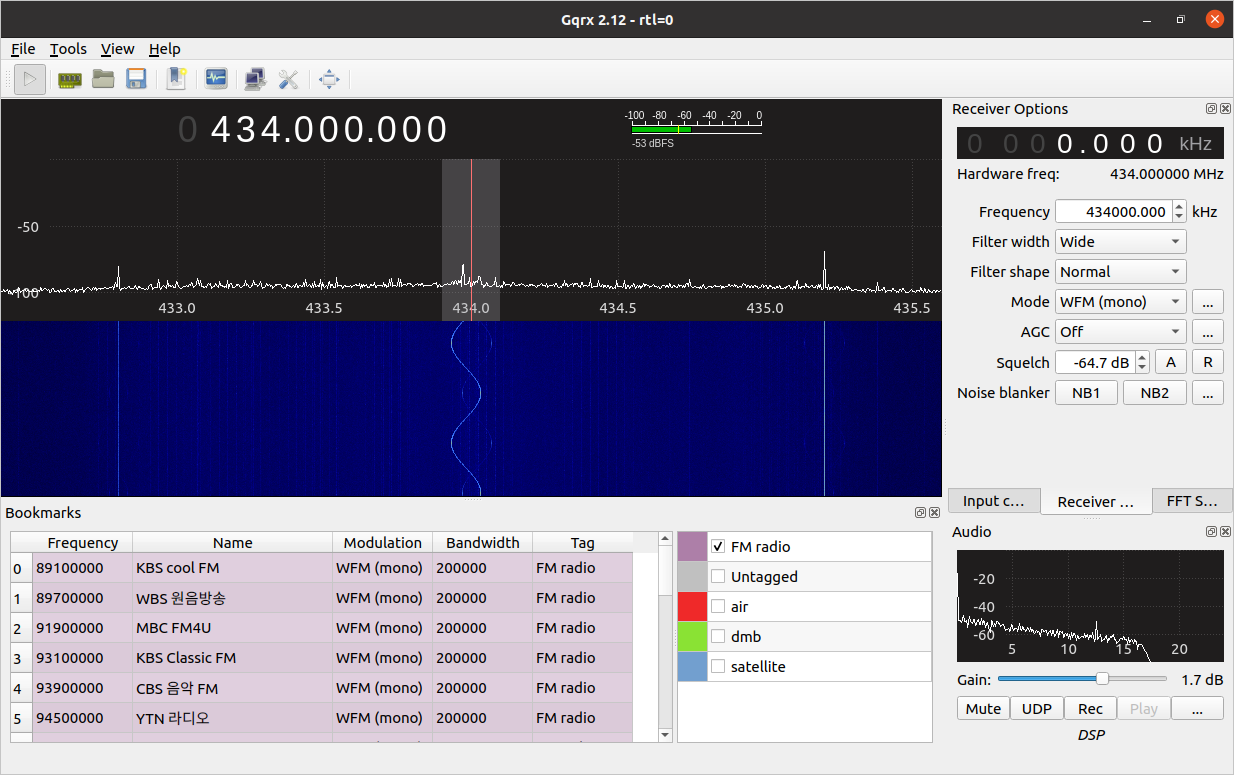

Tune 을 해보면 아래와 같이 나오는데, GPIO에 핀연결없이 그냥 보드에서 송출하는 거라 신호가 약하다.

대충 직선거리 3m 이내에서는 저정도 세기로 나오는 듯(gqrx에서 신호 강도의 단위를 모름..)



Chirp

IQ balance를 켜놔서 그런가 이중 나선 처럼 나온다.



한번.. 5MHz HF 쪽을 시도해보는데

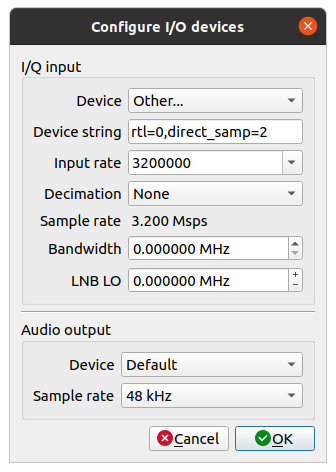

direct sampling 해야하니 아래와 같이 설정하고

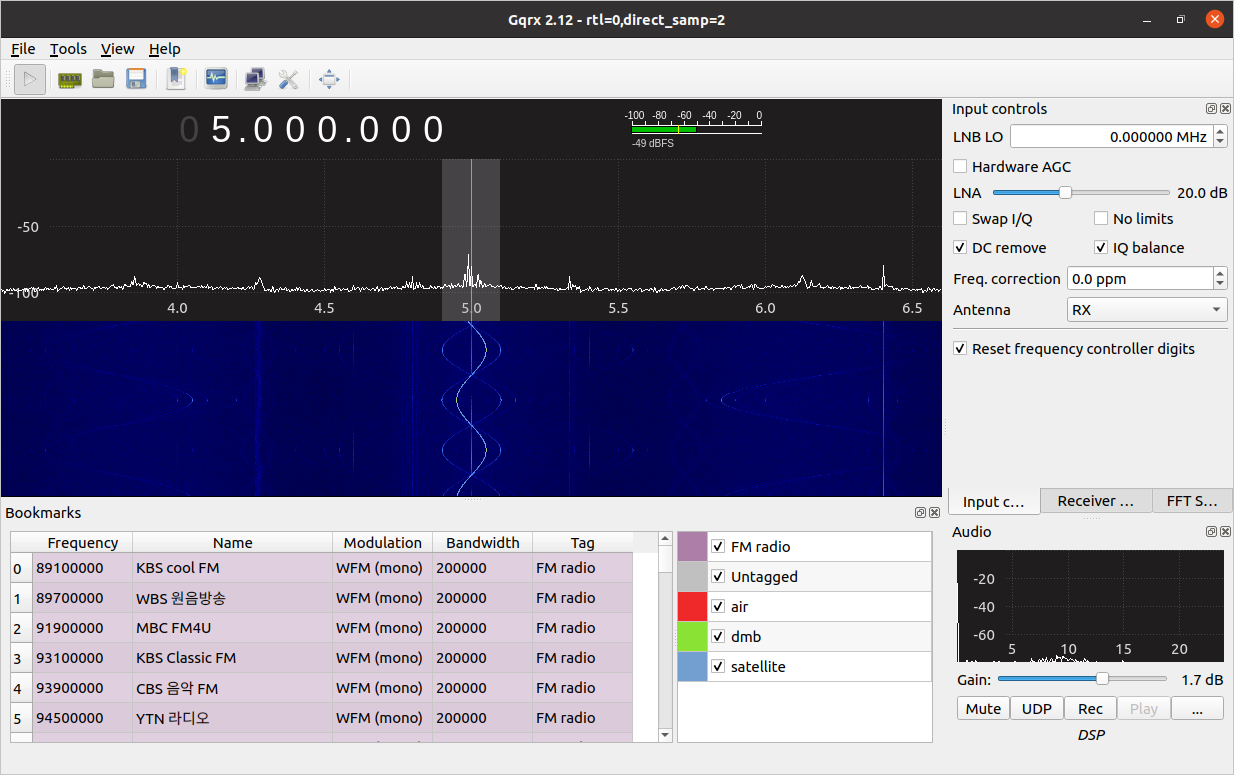

5MHz 에 Chrip 하니 신호가 잘나온다.

10cm 남짓한 점퍼선으로는 파장 길이를 충족시키지 못해서 인지 수신이 안되고 손으로 잡고 있어주니 송출된다.

(물론 24cm 정도 되는 DMB 안테나라 수신측도 정상은 아니지만..)

아무튼 안테나는 UV가 아닌 HF로 해주니 수신 확인 성공!

(이전에 점퍼 날려서 HF쪽 작동은 하게 해놨던게 효과는 있는지 보려면 또 떼야 하나?!)



주파수는 1Ghz 까지 가능하다고 되어있는데 그거 보다 높은 주파수로 하면 라즈베리 자체가 뻗어버리니 주의!

3MHz는 되는데 2MHz는 또 죽는다. 50kHz 되는거 맞나?

[링크 : https://github.com/F5OEO/rpitx]
