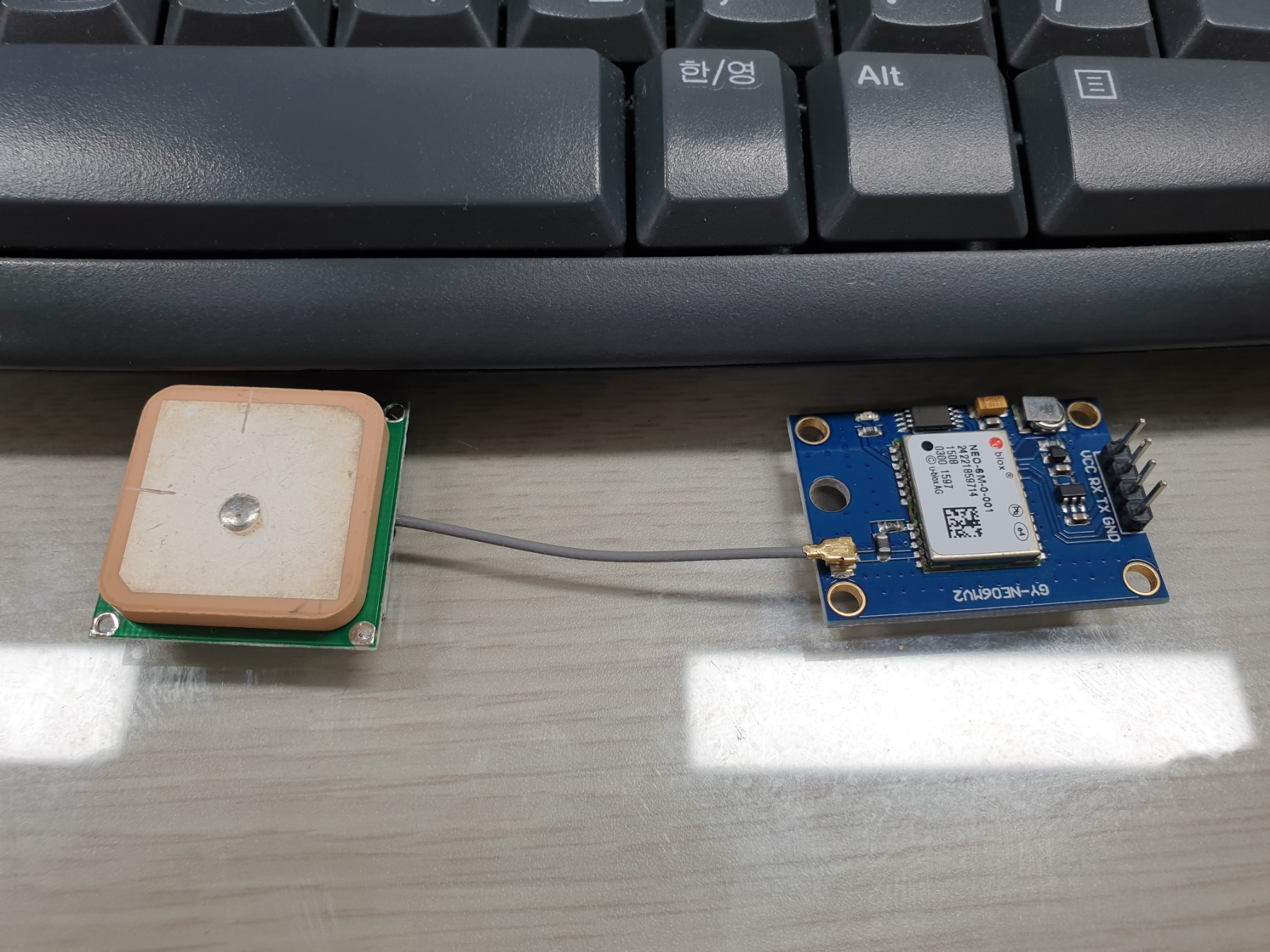

NEO-6M GPS 안테나

집에 굴러 다니는 GPS 가져와서 오랫만에 켜보는데

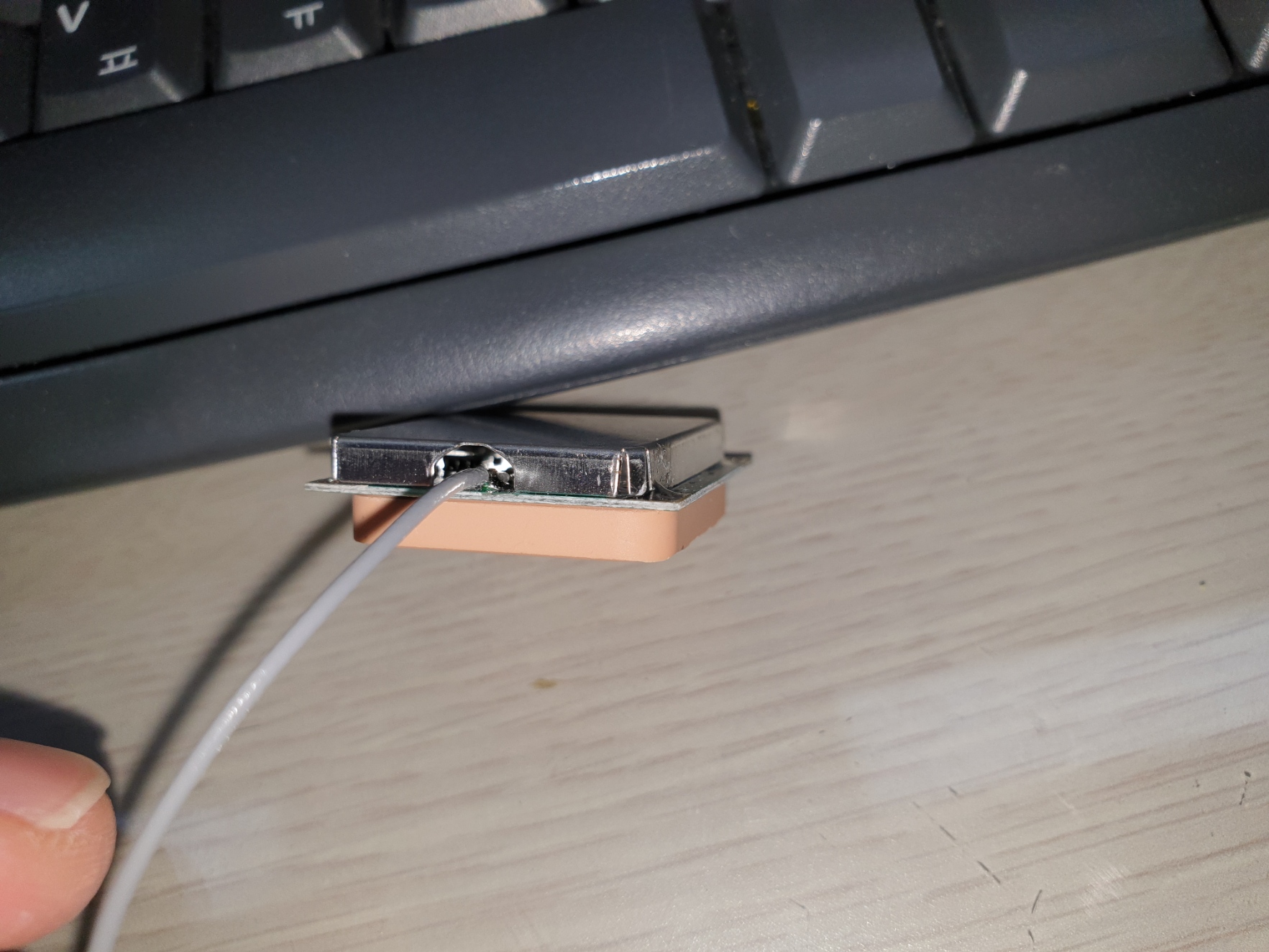

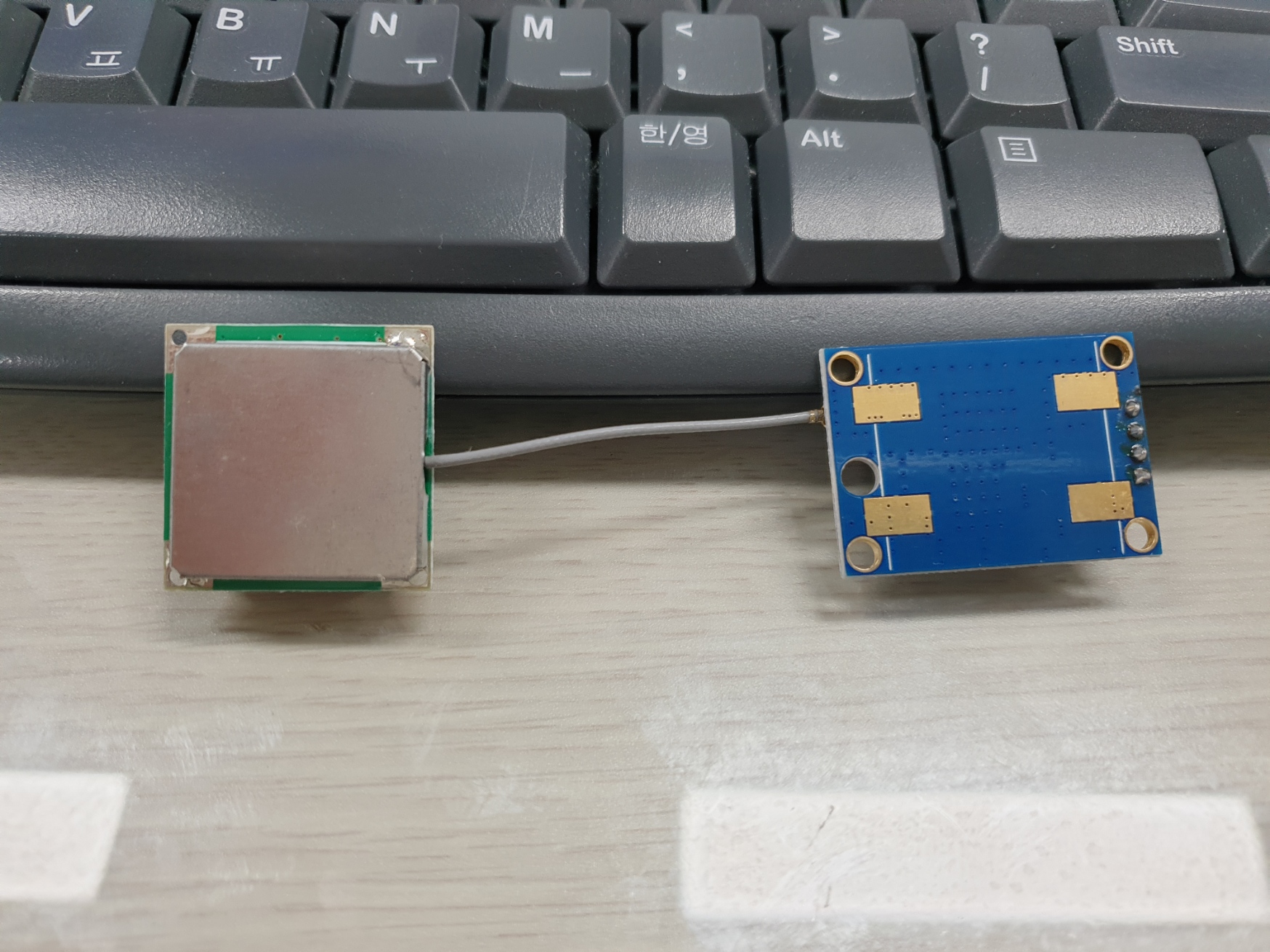

뒷면이 왜 깡통처리냐. 뜯긴 귀찮아! 싶어서



안을 살며시 보니 먼가 IC가 보인다.

그리고 IPEX 커넥터를 DC로 재보니 3.4V

얘도 안테나 에 LNA 내장이고 coax 케이블을 통해 bias tee가 공급되는 구조인 듯..



+

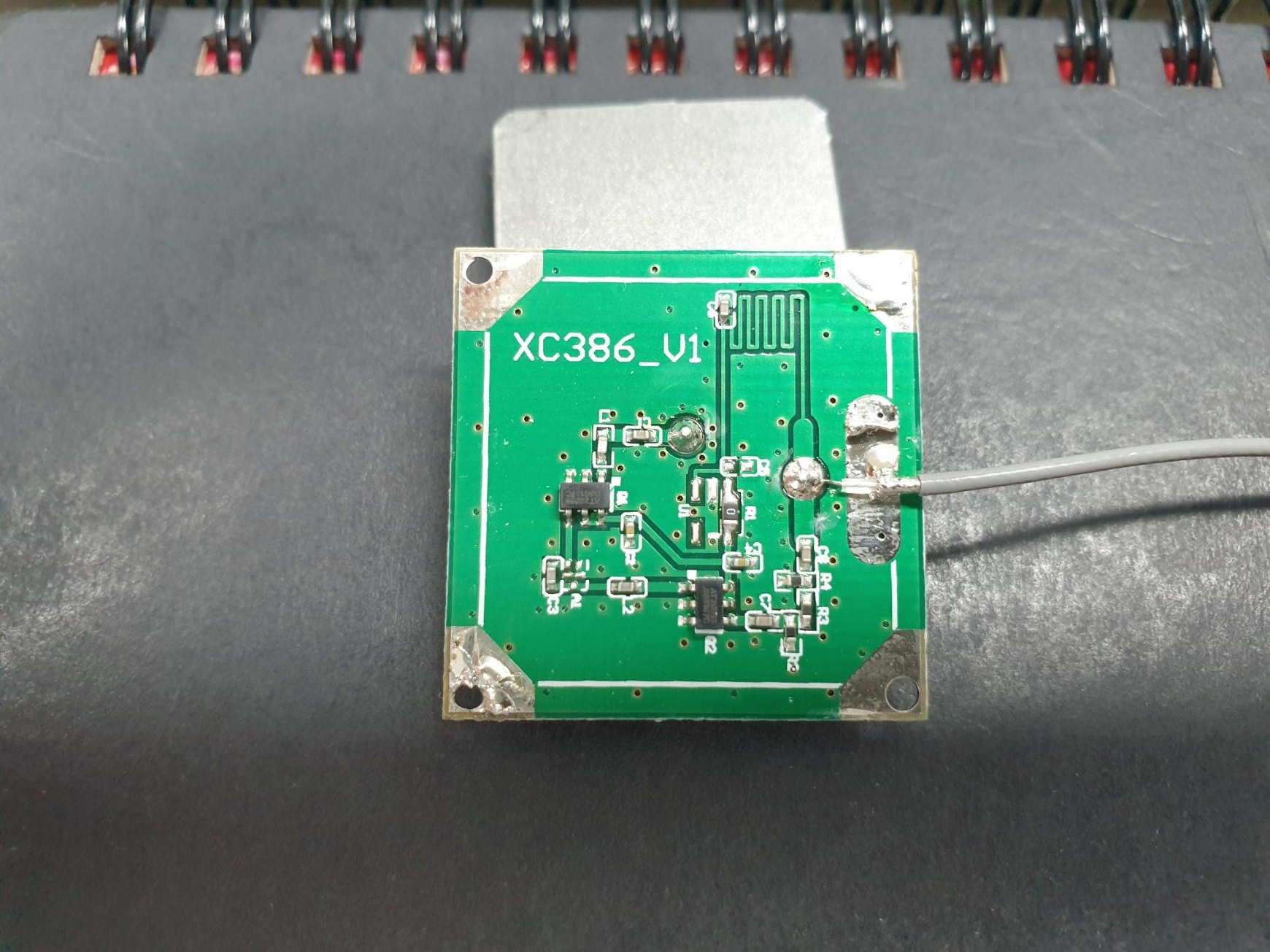

일하기 싫어 분해해보니

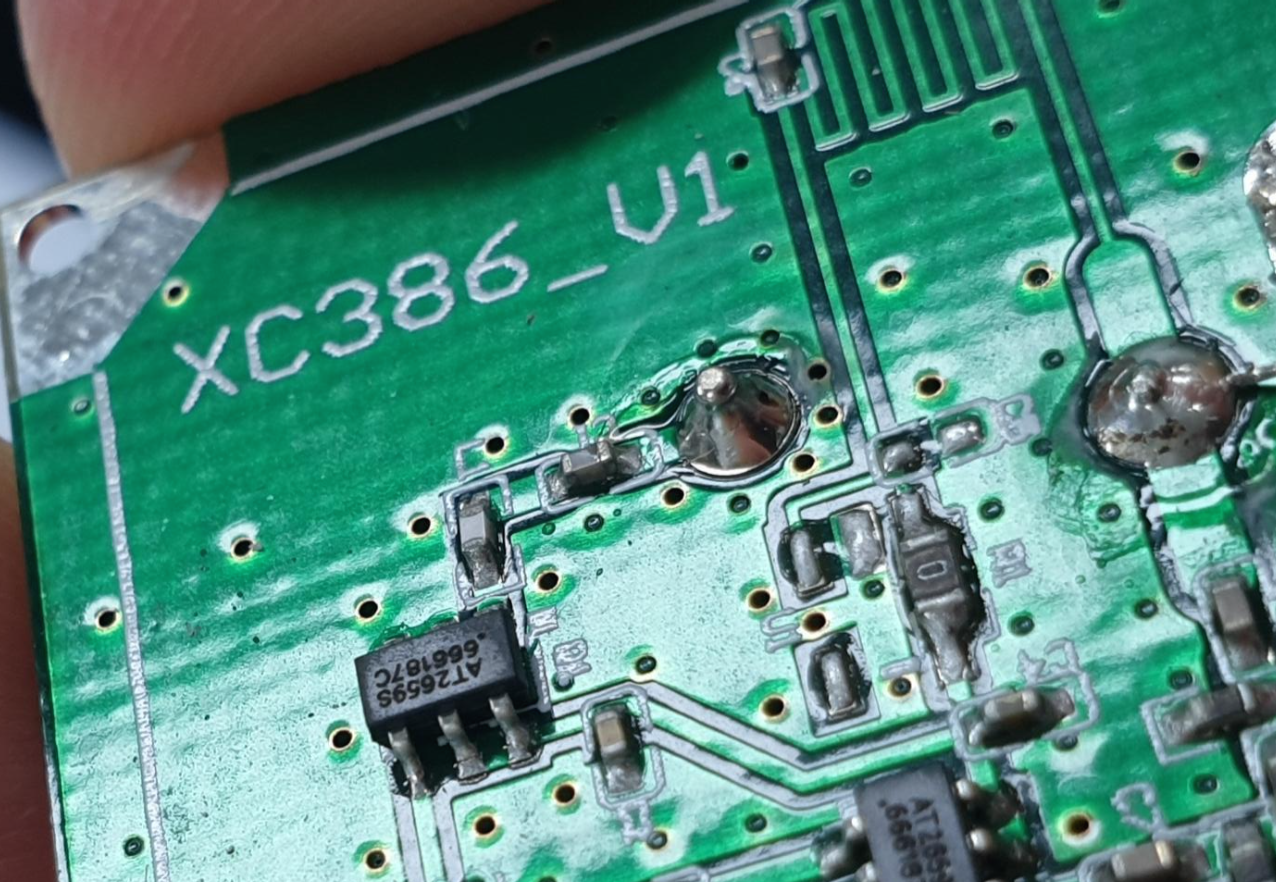

AT2659S  ?

XC386_V1 으로 검색하니 나오는게 없다.



AT2659S 해당 칩이 먼진 모르겠지만

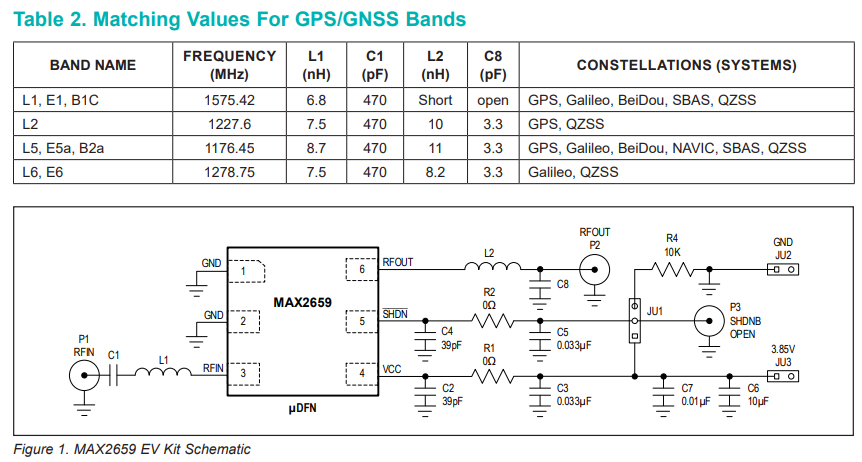

연관되어 검색되는게 MAX2659 GPS/GNSS Low-Noise Amplifier



[링크 : https://datasheets.maximintegrated.com/en/ds/MAX2659.pdf]



+

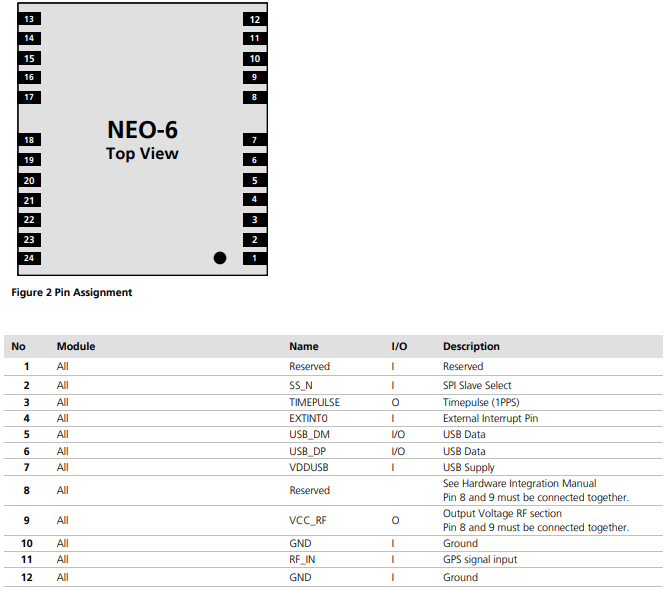

11번이 안테나  핀이고

8번을 통해 안테나로 다시 이어지는데 잘보니 8,9번 핀이 패턴으로 이어져있는 것 같고

9번핀은 VCC_RF로 전원을 공급해 주는 듯(3.3V)

[링크 : https://www.u-blox.com/sites/default/files/products/documents/NEO-6_DataSheet_(GPS.G6-HW-09005).pdf]
