프로그램 사용/rtl-sdr2021. 12. 19. 18:03

dump1090 으로 받아보니 먼가 잡히긴 한데,  보는 법은 천천히 알아 봐야겠다.



 ./dump1090
Found 1 device(s):
0: Realtek, RTL2838UHIDIR, SN: 00000001 (currently selected)
Found Rafael Micro R820T tuner
Max available gain is: 49.60
Setting gain to: 49.60
Exact sample rate is: 2000000.052982 Hz
Gain reported by device: 49.60
*5d71be37f6cf59;
CRC: 000000 (ok)
DF 11: All Call Reply.
  Capability  : 5 (Level 2+3+4 (DF0,4,5,11,20,21,24,code7 - is airborne))
  ICAO Address: 71be37
  IID         : II-00

*5d71c012fe97cd;
CRC: 000000 (ok)
DF 11: All Call Reply.
  Capability  : 5 (Level 2+3+4 (DF0,4,5,11,20,21,24,code7 - is airborne))
  ICAO Address: 71c012
  IID         : II-00

*8d71c061603330bb9b2c5eb42c76;
CRC: 000000 (ok)
DF 17: ADS-B message.
  Capability     : 5 (Level 2+3+4 (DF0,4,5,11,20,21,24,code7 - is airborne))
  ICAO Address   : 71c061
  Extended Squitter  Type: 12
  Extended Squitter  Sub : 0
  Extended Squitter  Name: Airborne Position (Baro Altitude)
    F flag   : even
    T flag   : non-UTC
    Altitude : 9075 feet
    Latitude : 24013 (not decoded)
    Longitude: 76894 (not decoded)

*200008137ebca2;
CRC: 71be37 (ok)
DF 4: Surveillance, Altitude Reply.
  Flight Status  : Normal, Airborne
  DR             : 0
  UM             : 0
  Altitude       : 11875 feet
  ICAO Address   : 71be37

*8d71bf359914d410682c85de4b2a;
CRC: 000000 (ok)
DF 17: ADS-B message.
  Capability     : 5 (Level 2+3+4 (DF0,4,5,11,20,21,24,code7 - is airborne))
  ICAO Address   : 71bf35
  Extended Squitter  Type: 19
  Extended Squitter  Sub : 1
  Extended Squitter  Name: Airborne Velocity
    EW status         : Valid
    EW velocity       : -211
    NS status         : Valid
    NS velocity       : 130
    Vertical status   : Valid
    Vertical rate src : 0
    Vertical rate     : -640

*5fa77a7471b1d2;
CRC: 000000 (ok)
DF 11: All Call Reply.
  Capability  : 7 (Level 7 ???)
  ICAO Address: a77a74
  IID         : II-00

*02c1869c91fe4b;
CRC: 71bf35 (ok)
DF 0: Short Air-Air Surveillance.
  VS             : Airborne
  CC             : 1
  SL             : 6
  Altitude       : 9700 feet
  ICAO Address   : 71bf35

*5d71c2591e97d3;
CRC: 000000 (ok)
DF 11: All Call Reply.
  Capability  : 5 (Level 2+3+4 (DF0,4,5,11,20,21,24,code7 - is airborne))
  ICAO Address: 71c259
  IID         : II-00

*02a187177e2c4f;
CRC: a77a74 (ok)
DF 0: Short Air-Air Surveillance.
  VS             : Airborne
  CC             : 1
  SL             : 5
  Altitude       : 10375 feet
  ICAO Address   : a77a74



[링크 : https://www.reddit.com/r/RTLSDR/comments/lhs4ie/adsb_with_linux/]

[링크 : https://github.com/MalcolmRobb/dump1090]

[링크 : https://www.satsignal.eu/raspberry-pi/dump1090.html]



+

21.12.21

interactive 모드로 실행하면 rtl1090 실행했을때 table 처럼 나온다.

$ ./dump1090 --interactive
Hex     Mode  Sqwk  Flight   Alt    Spd  Hdg    Lat      Long   Sig  Msgs   Ti/
-------------------------------------------------------------------------------
71AA45  S     5044  HGG161T   3150                               21    19   -31995
71BF16  S     5053  KAL1236   3850  179  314                     24    26   -31856

[링크 : https://github.com/antirez/dump1090]





Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 18. 23:21

rpi 2b에 연결해서 tcp를 통해 테스크탑에서 들을때

똑같은 3.2MSPS 인데 왜 대역폭이 다르게 보이지?



아래는 데스크탑에 바로 연결해서 들을 때. 최대 주파수쪽이 먼가.. 다르다?



아래는 노트북. 같은 리눅스라 그런지 3.2MSPS로 설정하니 동일하게 나온다.

라즈베리 2B+ 에 연결했다고 해서 노이즈가 더 심하진 않다고 보면 되려나?

다만 방송에 따라서 조금 차이가 날 순 있겠지만 -40dB 정도로 나오는데

sdr# 에서는 -30dB 정도 나온걸 봐서는 처리하는 방식이나 표시하는 방식의 차이가 아닐까 조금 의심된다.

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

sdr gps linux  (0) 2021.12.19
rt1090 ubuntu rpi  (0) 2021.12.19
sdr# 텍스트 서비스?  (0) 2021.12.18
rtl-sdr NOAA 19 기상 위성 이미지 수신 반쪽 성공  (0) 2021.12.18
rtl1090을 이용한 ADS-B 수신  (0) 2021.12.17
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 18. 23:17

FM 듣는데 치직거리면서 dbFS 옆에 이상한 문자가 나와서 찾는데 그게 무언지 설명이 있는데가 없다.



이것저것 뒤지다 보니 방송중 자막이 아닐까 생각되는데

국내에서는 서비스 중이 아닌데 sdr# 에서 잘못 파싱해서 이상한 문자를 띄워주는걸려나?

[링크 : https://twitter.com/albinstigo/status/1323224251416088576/photo/1]

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

rt1090 ubuntu rpi  (0) 2021.12.19
rtl-sdr rpi 노이즈?  (0) 2021.12.18
rtl-sdr NOAA 19 기상 위성 이미지 수신 반쪽 성공  (0) 2021.12.18
rtl1090을 이용한 ADS-B 수신  (0) 2021.12.17
hdsdr 프로그램  (0) 2021.12.16
Posted by 구차니

어무이께서 냉동 국 가져가라고 해서 받으러 간김에

아부이께 강탈한 장비들 ㅋ



K702M 자석 마운트.

구석에 안테나 세워놓다가 SMA to BNC 끊어 먹고 있는데 발견해서 다행 ㅠㅠ

차량용 마운트는 차가 없으니 패스!

[링크 : https://www.diamondantenna.net/k702m.html]



AZ506. 70cm 정도 되는걸 보면 430MHz 용인가?

AZ506FX: 144/430MHz(2m/70cm)

Length:0.67m / Weight:85g
Gain:2.15dBi(144MHz),4.5dBi(430MHz) / Max.power rating:50W FM(Total)
Impedance:50ohms / VSWR:Less than 1.5:1 / Connector:MP
Type:3/8wave(144MHz),3/4wave(430MHz) / Nickel titanium / FRP outershell

[링크 : https://www.diamond-ant.co.jp/english/amateur/antenna/ante_1mobile/ante_mo3_slim.html]



이전에 뽀려온 NR-22L (8800엔이라고 써있음!)

음.. 자석 마운트에 적합하지 않다는데 무게 때문인가?

아무튼 얜.. FM  라디오용 안테나로 전락 ㅋ

Specifications:
Bands: 2m
Gain dBi: 6.5
Watts: 100
Height: 96.8"
Mount: UHF
Element Phasing: 2-5/8, +1/4l

Remarks: Not recommended for magnet mount.

+
FREQUENCY: 144-148 MHz

[링크 : https://www.diamondantenna.net/nr22l.html]

'개소리 왈왈 > 아마추어무선' 카테고리의 다른 글

liveatc  (0) 2021.12.29
iss 주파수  (0) 2021.12.19
김포공항 관제 주파수  (0) 2021.10.25
아마추어 무선통신 자격증이 왔어용!  (2) 2013.02.27
아마추어 무선통신 - 시험관련  (0) 2013.02.21
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 18. 22:21

orbitron 으로 계산돌려보니 오후 7시 44분 peak!

6:53에도 시도했으나 안테나 + 방향 문제로 수신에는 실패 ㅠㅠ

Satellite passes / Orbitron 3.71 / www.stoff.pl

Location      : Seoul (127.2239?E, 37.5789?N)
Time zone     : UTC +9:00
Search period : 2021-12-18 18:46:35 - 7 days
                2021-12-25 18:46:35
Conditions    : Maximum sun elevation = -5 deg
                Minimum sat elevation = 20 deg
                Illumination required

Time                Satellite              Azm  Elv  Mag Range S.Azm S.Elv
--------------------------------------------------------------------------
2021-12-18 18:50:37 NOAA 15 [B]          126.9 20.1  5.9  1777 254.2 -18.3
2021-12-18 18:53:43 NOAA 15 [B]           70.3 39.1  5.0  1185 254.6 -18.9
2021-12-18 18:56:50 NOAA 15 [B]           13.3 20.1  5.9  1779 255.0 -19.5

2021-12-18 19:41:02 NOAA 19 [+]          184.6 20.1    ?  1850 260.9 -28.1
2021-12-18 19:44:46 NOAA 19 [+]          258.7 58.4    ?   977 261.5 -28.8
2021-12-18 19:48:32 NOAA 19 [+]          332.5 20.1    ?  1868 262.0 -29.5

2021-12-18 20:31:57 NOAA 15 [B]          239.1 20.1  5.9  1780 268.1 -38.1
2021-12-18 20:33:34 NOAA 15 [B]          265.1 23.1  5.7  1646 268.3 -38.4
2021-12-18 20:35:12 NOAA 15 [B]          291.2 20.0  5.9  1782 268.6 -38.8



옥상에서 시도했다 안되서(남쪽 하늘이 보여야 하는데 남쪽이 막힌 옥상.. 게다가 젠더 접촉불량 크리)

한강으로 노트북 들고 내려가서 방향 잡으면서 시도하는데 사람들이 막 쳐다봄..

수치는 왜 나의 몫인가..(아니 내가 한일이니 책임도... ㅠㅠ)

(그 와중에 핸드폰 안들고 가서 orbitron 시간표를 몰라서 대충 잡힐때 까지 기다렸다는건 함정)

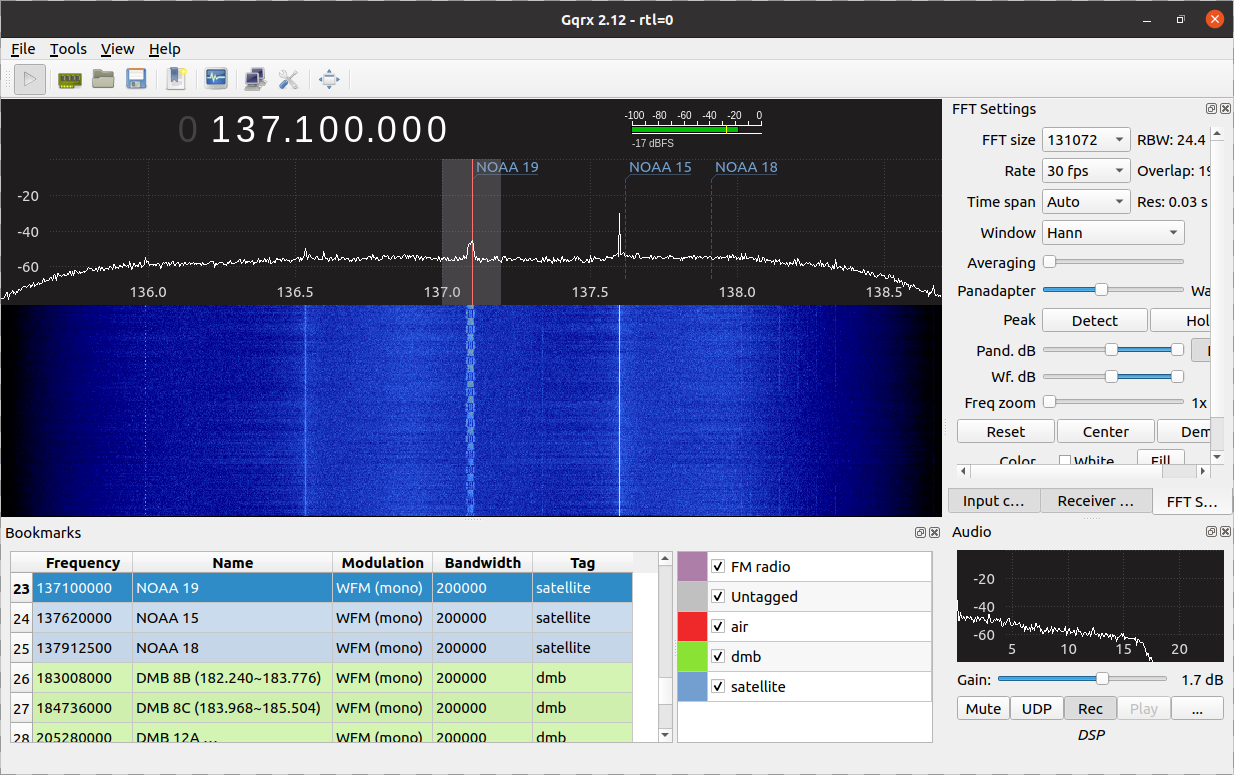

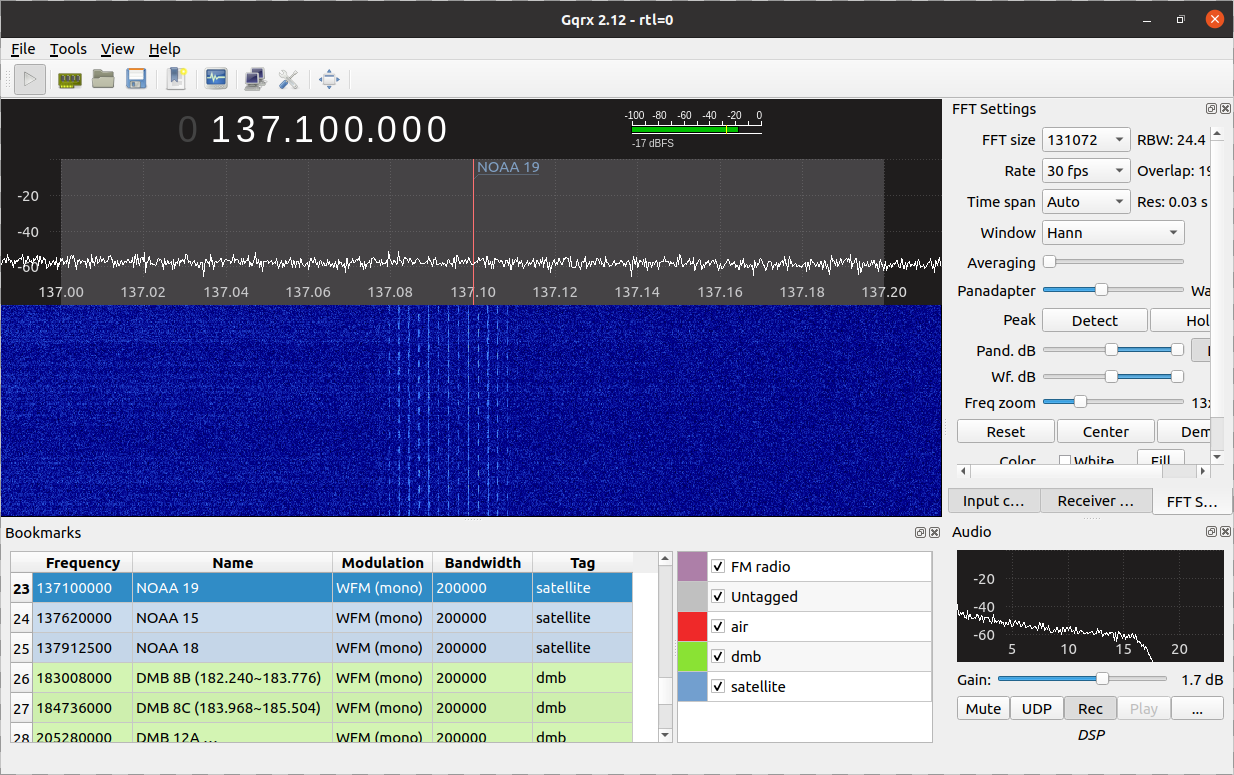

아무튼 먼가 이상한 패턴이 보여서 이건가? 하고 확대해보니



오오!? 유튜브에서 보던 그 패턴이다!

열심히 녹음은 걸어 놓고 ㄱㄱ

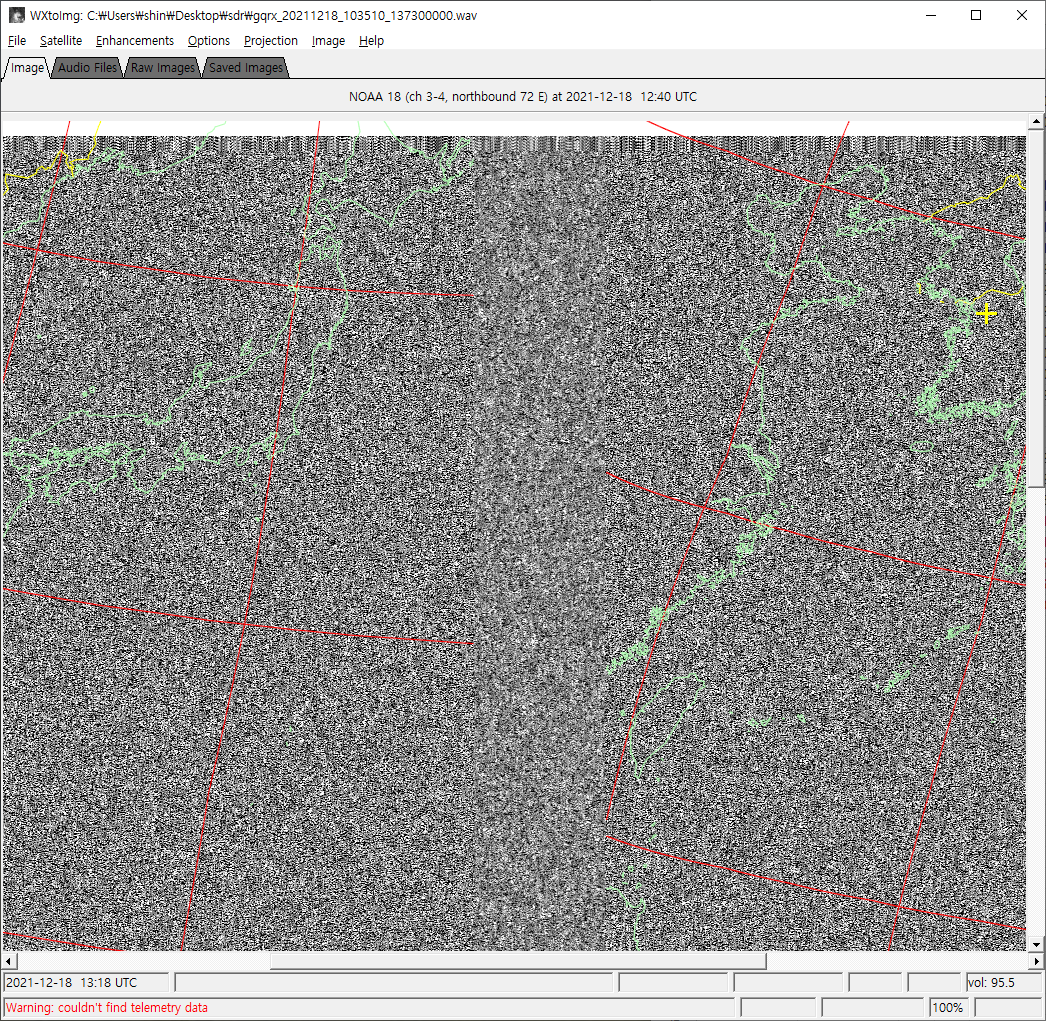

pc에서 돌려보니 흐음.. 먼가 나오긴 한데 이게 머여..?!

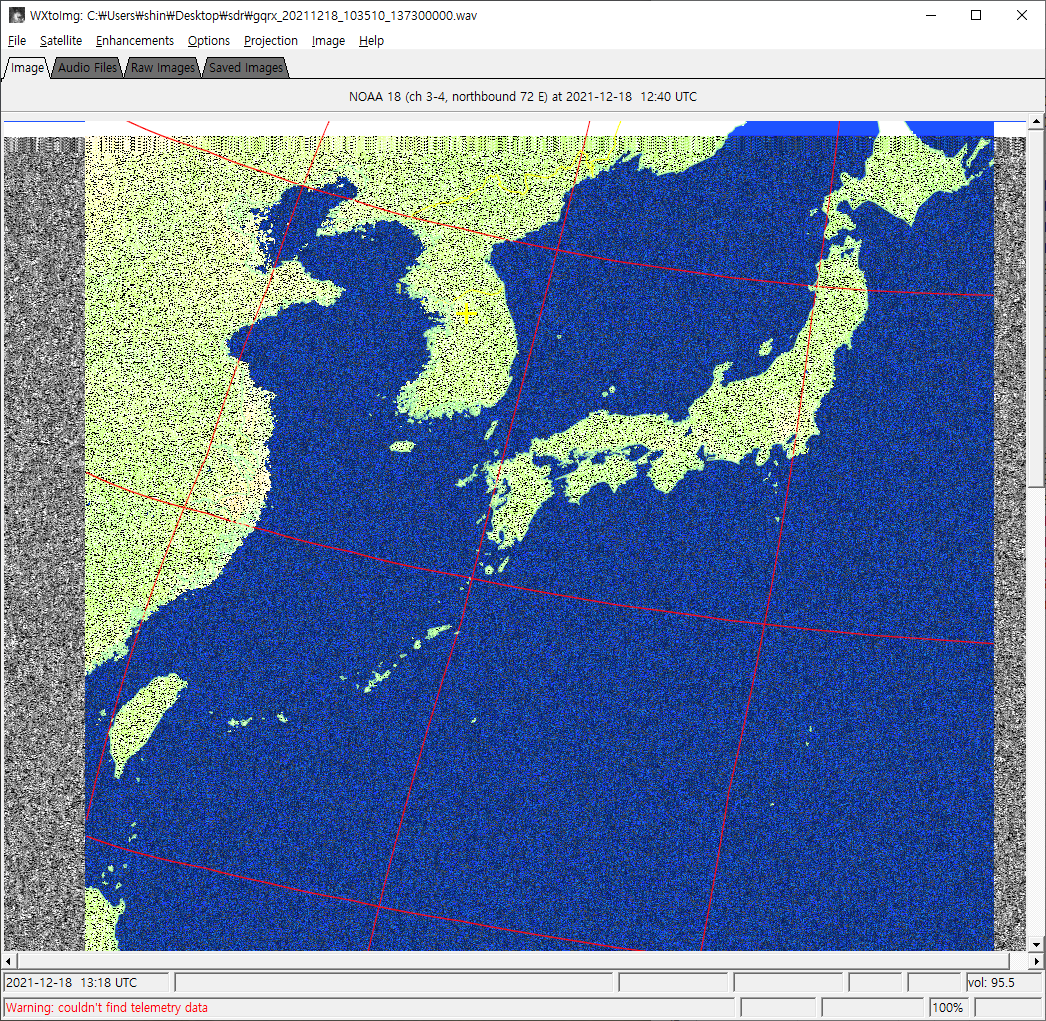

enhancement 메뉴에서 먼가 하나하나 눌러보는데 이렇게 보이는게 최선인 듯.



안테나 젠더도 확인 좀 해야 할 것 같고. 일단 수신은 했으니 반쪽은 성공이네



+

34khz 대역폭이라고 하니 200khz 에서 줄여서 해봐야할듯

[링크 : https://en.m.wikipedia.org/wiki/Automatic_picture_transmission]

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

rtl-sdr rpi 노이즈?  (0) 2021.12.18
sdr# 텍스트 서비스?  (0) 2021.12.18
rtl1090을 이용한 ADS-B 수신  (0) 2021.12.17
hdsdr 프로그램  (0) 2021.12.16
FM MPX(multiplex) filter  (0) 2021.12.15
Posted by 구차니

2주 만이냐.. 1주 만이냐..

아무튼 크리스마스 전에 왔네



2.46m 짜리  144MHz 용 안테나 달아서 라디오 들어보는 중 ㅋㅋ

'개소리 왈왈 > 직딩의 비애' 카테고리의 다른 글

주말인데 야근.  (0) 2022.01.23
수면부족..  (0) 2022.01.12
장난감 겟! (응?)  (0) 2021.11.24
외근  (0) 2021.11.23
축 늘어진다아~  (0) 2021.10.17
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 17. 12:06

회사에서는 그래도 그나마(!) 항공교신이 들리니

ADS-B도 수신이 가능하겠다 싶어서 시도!

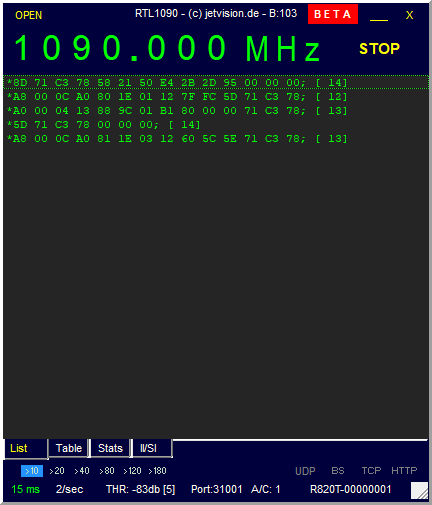

냅두니까 먼가 녹색화면으로 데이터 받는 느낌은 드는데



오호.. 먼가 하나  Table에 뜬다?

ICAO는 공항인것 같고  C/S는 비행기 같은데 다른건 감이 안오네

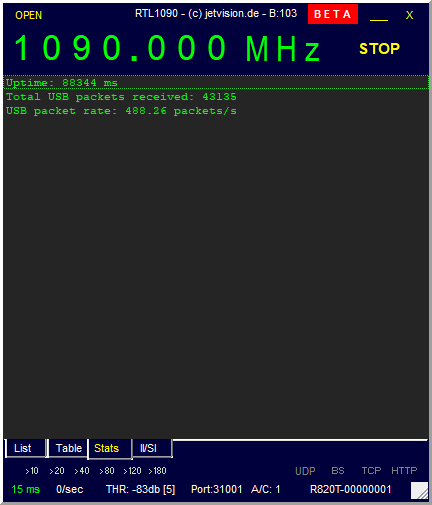

먼가 수신한다고는 뜨는데 정상 패킷을 의미하는건 아닌 듯?

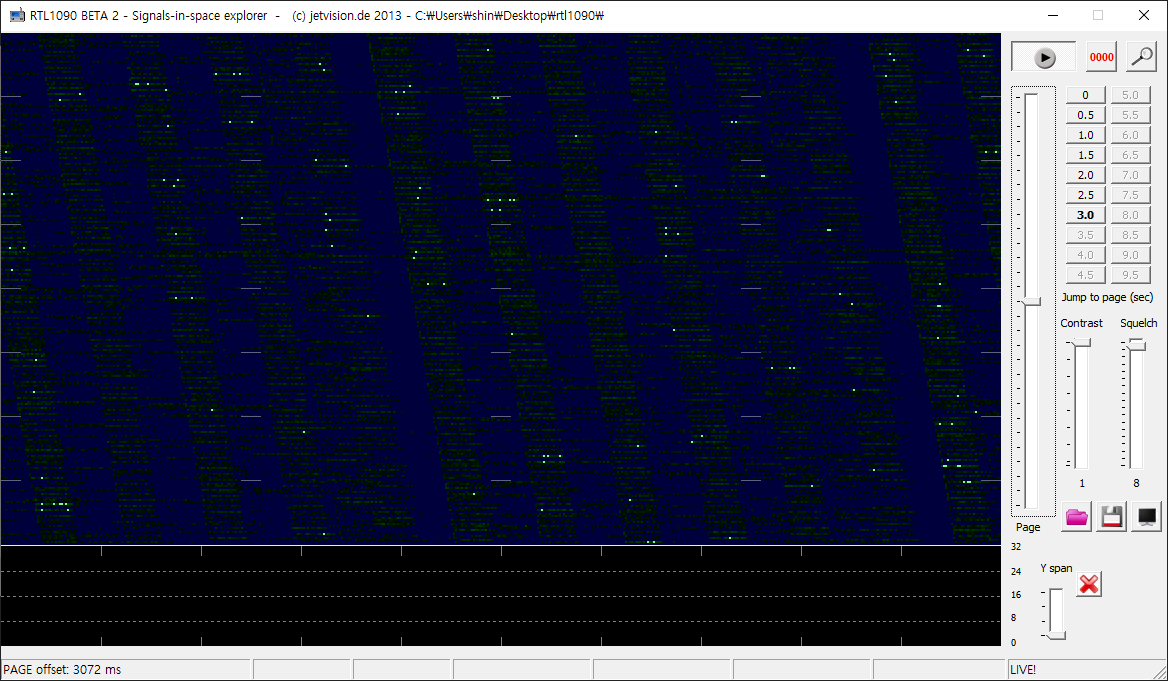

SISEX 라는게 나오길래 눌러보니 보는 법을 모르는 무언가가 나온다.

Signal In Space EXplorer 줄여서 SISEX

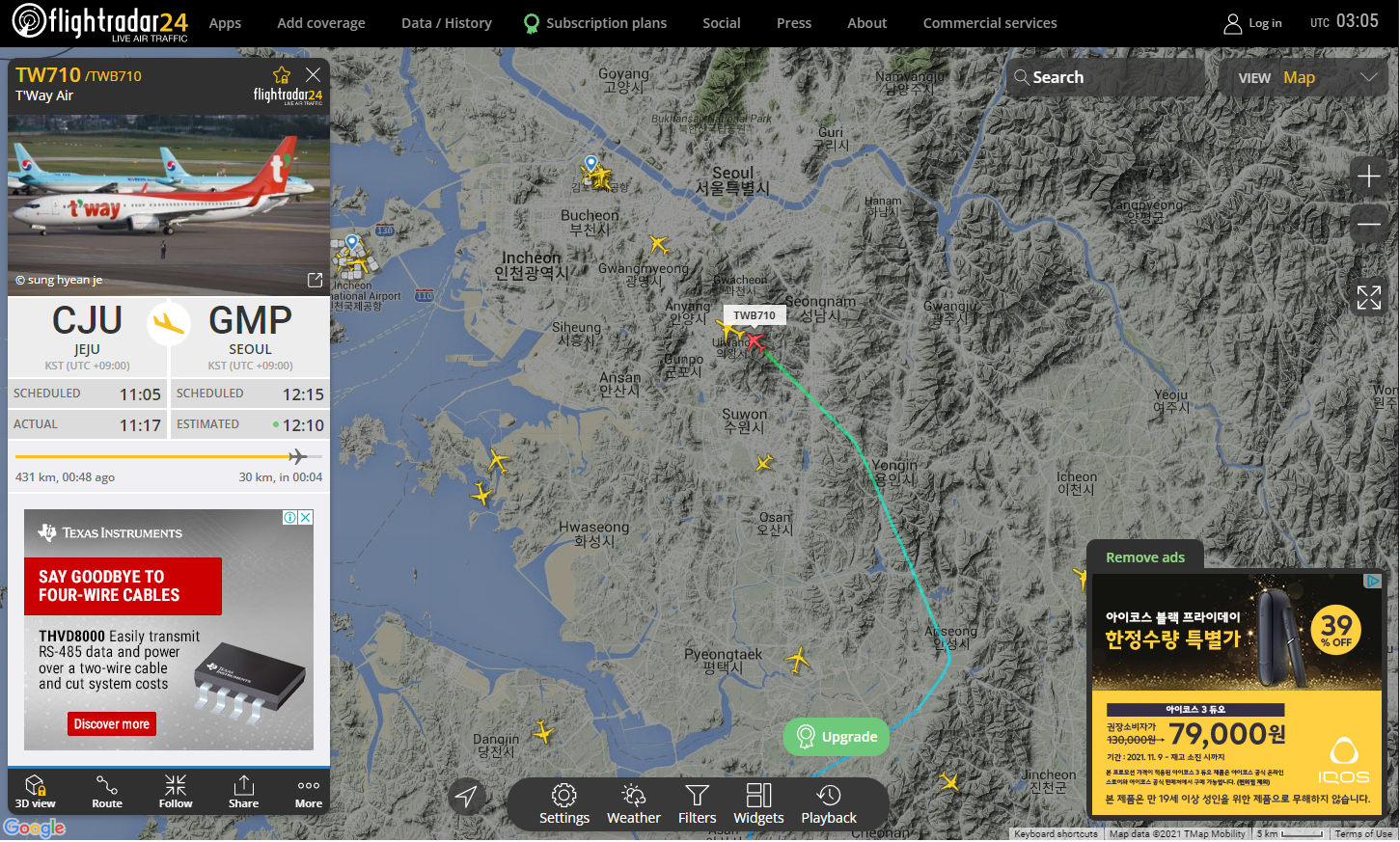

TWB710 식별자를 검색해보니

마침 회사 근처를 지나가는 TW710 / TWB710 확인



솔찍히 기본 안테나로 하긴 했는데 신호만 봐서는 저게 내부 노이즈 인지

실제 ADS-B 데이터인지 감이 안온다.





+

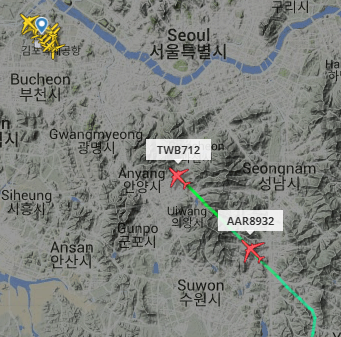

돌리다 보니 2개가 떠서 후딱 검색!



오오 두개가 보인다!

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

sdr# 텍스트 서비스?  (0) 2021.12.18
rtl-sdr NOAA 19 기상 위성 이미지 수신 반쪽 성공  (0) 2021.12.18
hdsdr 프로그램  (0) 2021.12.16
FM MPX(multiplex) filter  (0) 2021.12.15
rtl-sdr ads-b 신호  (0) 2021.12.14
Posted by 구차니
embeded/raspberry pi2021. 12. 16. 16:10

5kHz ~ 1.5GHz 까지 송출이 가능한데, 밴드패스 필터 쓰지 않고 송출하다가는

다른 대역을 쓰면서 전파법에 철퇴 맞을수 있으니 주의가 필요하다고 경고가 써있는데

밴드패스 필터 따위 만들줄 모르니 일단 패~~~~쓰 ㅠㅠ

[링크 : https://github.com/F5OEO/rpitx]

[링크 : https://hellocomputer.tistory.com/8]



pifm의 GPIO 4를 쓰는것이 동일한걸 보면

DMA를 통한 ext. clk out을 쓰는 것 같은데 pifm은 1MHz~250MHz를 할 수 있다고 하는데 반해

rpitx는 1.5GHz 까지 가능하다고 한데 무슨 차이가 있어서 범위의 변화가 생기는지 궁금해지네?

[링크 : https://github.com/rm-hull/pifm]





+

pifm은 FM만 되는데 반해 pitx는 fm, am, ssb, sstv, fsq 와 같이 다양한 모듈레이션을 제공한다고 한다.

PiTx is a software which permit to transmit HF directly through a pin of Raspberry Pi GPIO. Unlike PiFM which transmit only in FM, PiTx is able to perform multi modulation (FM,AM,SSB,SSTV,FSQ) : it has an I/Q input to be agnostic.
The demonstration here is done in several steps :
– Record an I/Q file from a doorbell transmitter on 434MHZ (first part)
– Playing it with the Raspberry Pi using Pitx on HF on same frequency
– Listen to the doorbell receiver which recognize the signal

[링크 : https://www.rtl-sdr.com/transmitting-fm-am-ssb-sstv-and-fsq-with-just-a-raspberry-pi/]

'embeded > raspberry pi' 카테고리의 다른 글

rpi DSI 7인치 터치 스크린  (0) 2022.01.20
rpitx on rpi4  (0) 2021.12.22
wayland on rpi  (0) 2021.11.22
rpi 3b 2초 부팅 fs  (0) 2021.11.20
img 파일 마운트 하기  (0) 2021.11.20
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 16. 14:01

어우 겨우겨우(?) 네트워크로 쓰는법 터득!

아래는 그냥 실행하니 사운드 카드로 부터 MIC 입력을 통해 분석하고 있고

[링크 : https://www.hdsdr.de/index.html]



하드웨어 쪽에서 dll을 받아서 설정해 써야 하는 듯?

[링크 : https://www.hdsdr.de/hardware.html]

[링크 : http://hdsdr.de/RTLSDR_with_HDSDR.pdf]



+

이녀석만을 이용해서 독립적으로 쓰는 방법이 있는건가?

ExtIO DLL





+

hardware에서 rtl_tcp 버전 dll을 받아서 추가하고

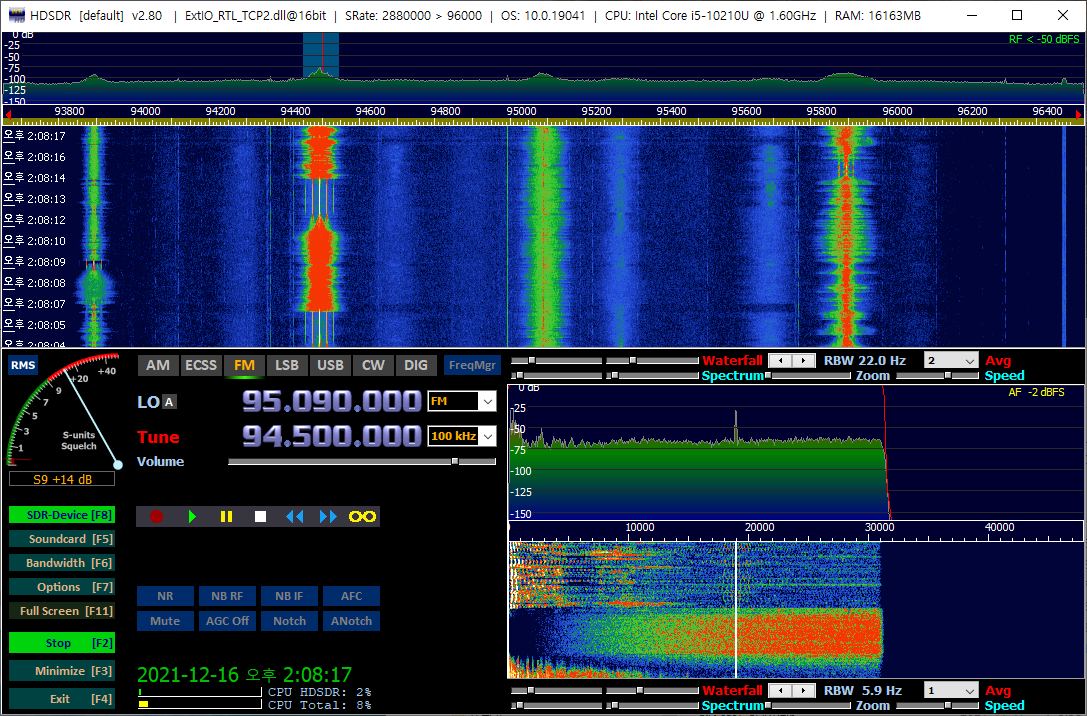

해당 파일을 ExtIO DLL로 선택하고 아래와 같이 설정해주니 잘 나온다.



다만 아직  쓰는게 익숙하지 않아서 헤매는 중 ㅠㅠ

Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 15. 22:11

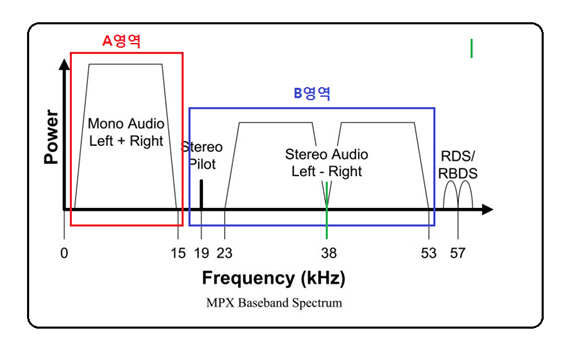

MPX가 multiplex의 약자인것 같은데, 간단하게 말하면 FM 스테레오 판별하는 것.

[링크 : https://www.enjoyaudio.com/zbxe/index.php?mid=tunerbuffs&document_srl=4793789]



[링크 : https://www.enjoyaudio.com/zbxe/index.php?mid=tunerbuffs&document_srl=7330490]



+

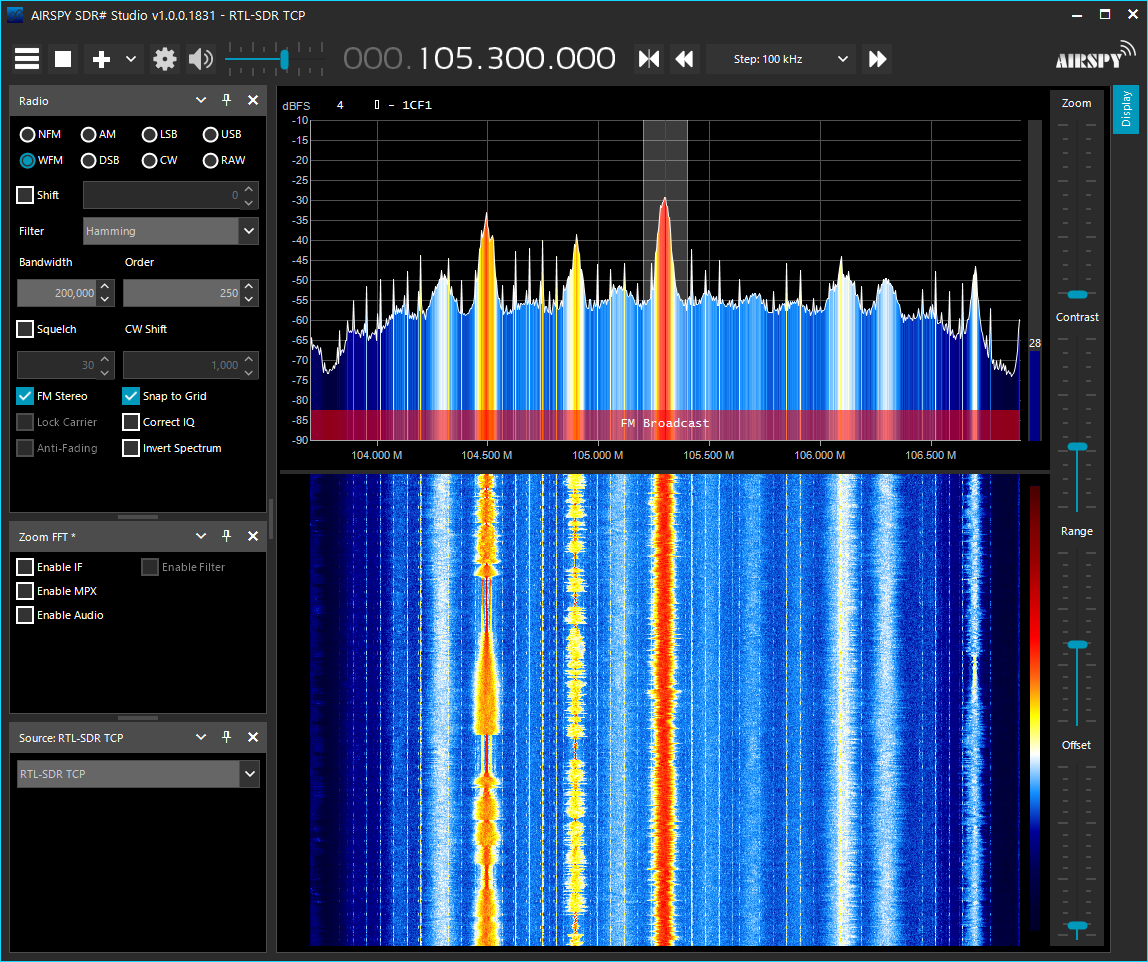

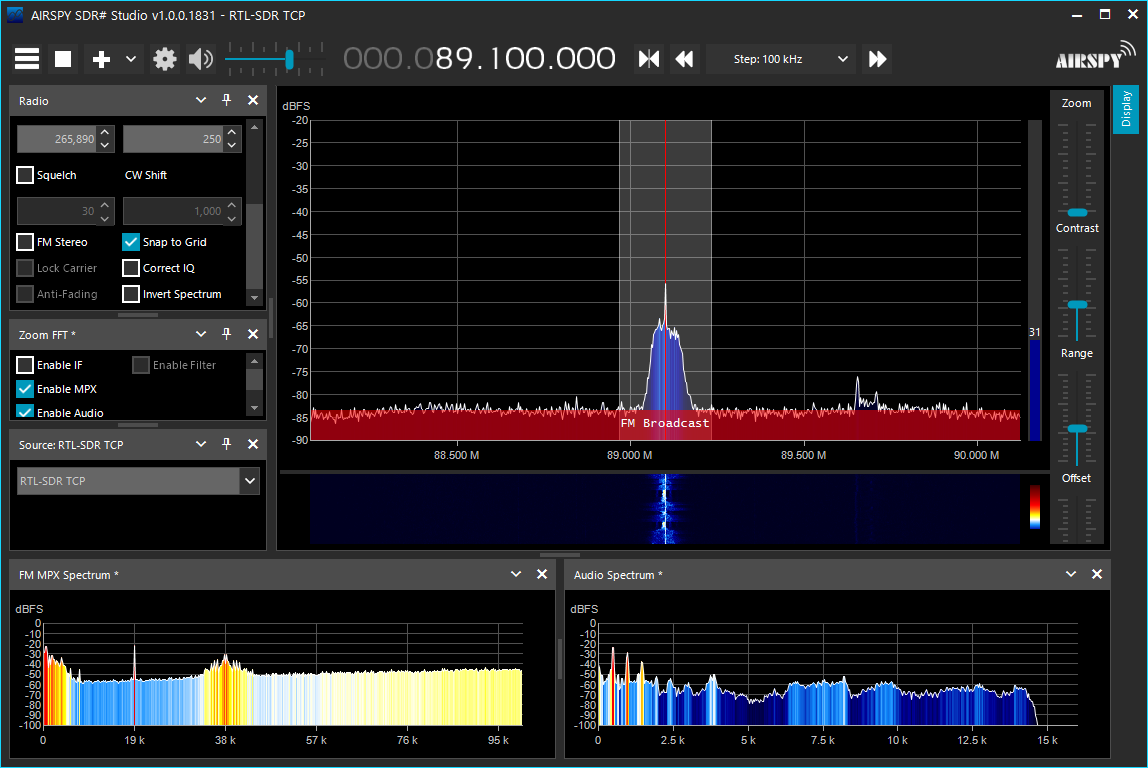

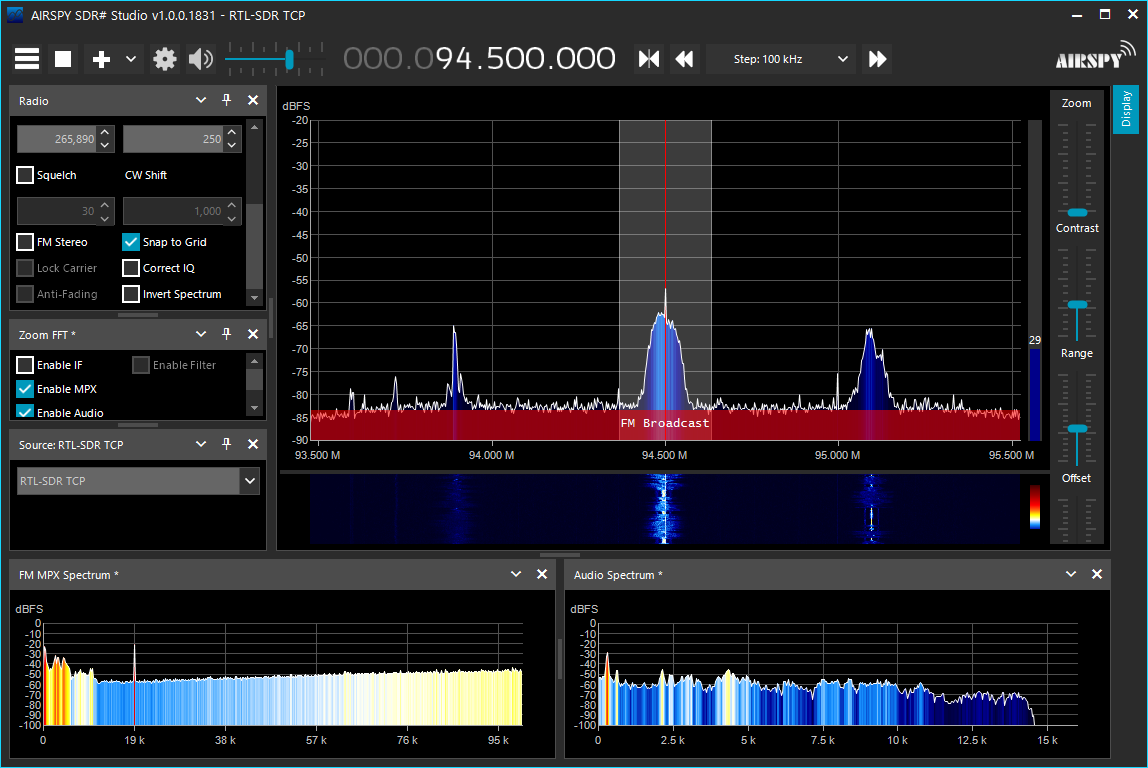

YTN 모노인가 19kHz는 뜨는데 39kHz 앞뒤로 30kHz 대역에 무언가가 뜨진 않는다.

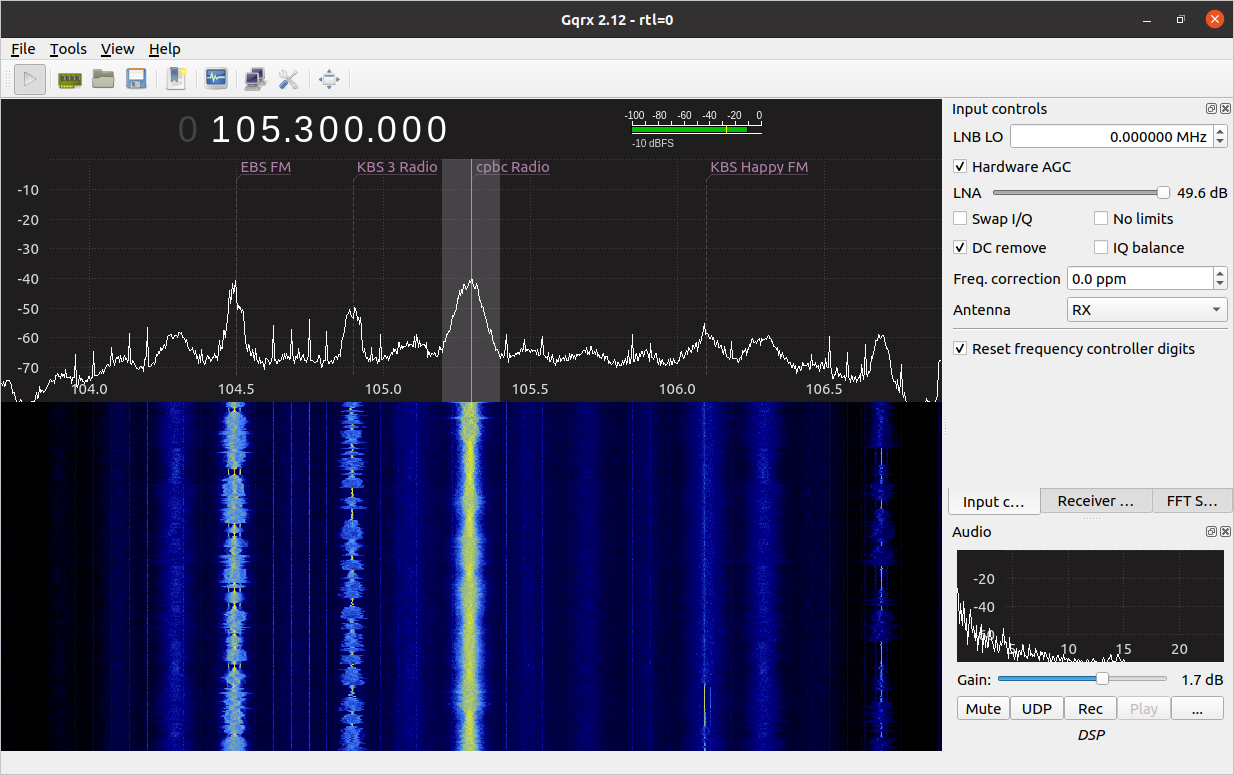

KBS 제 2 FM

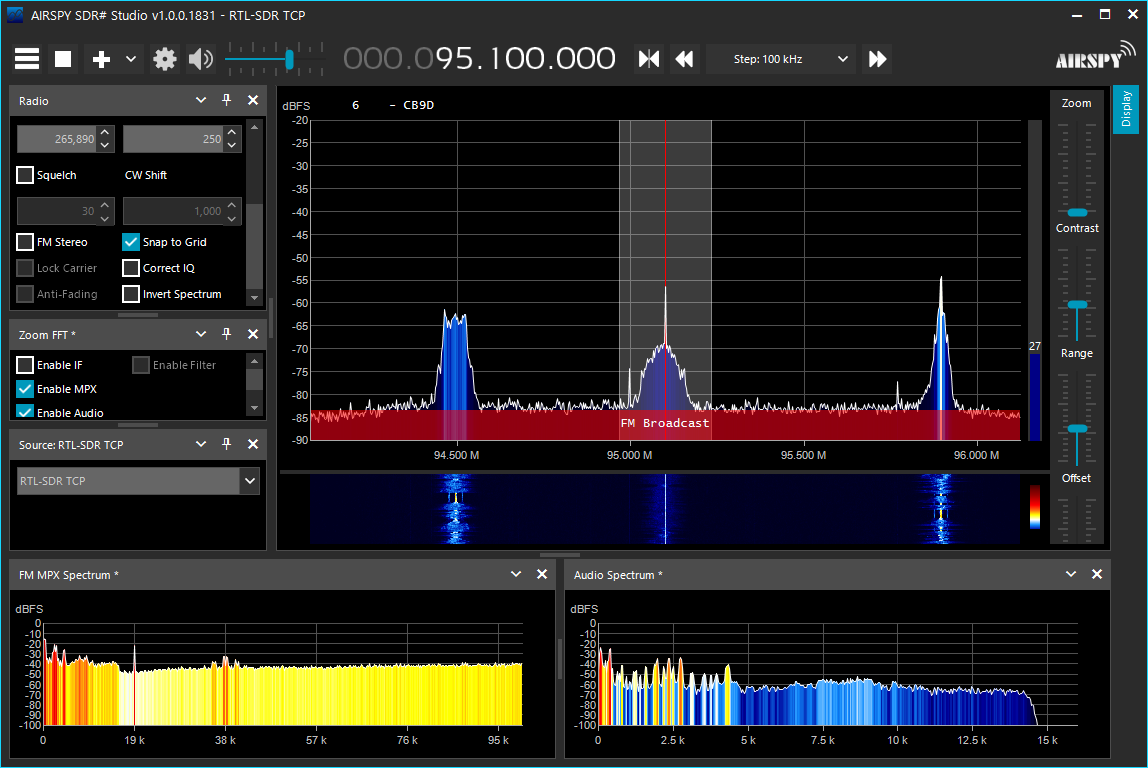

TBS 라는데.. 스테레오인가?
