이론 관련/네트워크 관련2026. 3. 13. 16:36

DHCP option

예전에 찾아봤던 신기한 녀석의 후속글.. 이라고 해야하나?

2025.01.23 - [이론 관련/네트워크 관련] - DHCP option 82 relay



0~255 총 256개의 옵션이 존재하며 BOOTP 에서 유래하거나 DHCP에서 추가된 것들이 있는 것 같은데..

dhcp 서버 설정을 해본적이 없는것 같네.. dhcpd.conf 뒤져보면 나오려나?



RFC 1497 (BOOTP Vendor Information Extensions) vendor extensions[13]: Section 3 CodeNameLengthNotes

0 Pad 0 octets Can be used to pad other options so that they are aligned to the word boundary; is not followed by length byte
1 Subnet mask 4 octets Client's subnet mask as per RFC 950. If both the subnet mask and the router option (option 3) are included, the subnet mask option must be first.
2 Time offset 4 octets Time offset of the client's subnet in seconds from Coordinated Universal Time (UTC). The offset is expressed as a two's complement 32-bit integer. A positive offset indicates a location east of the zero meridian and a negative offset indicates a location west of the zero meridian.
3 Router Multiples of 4 octets Available routers, should be listed in order of preference
4 Time server Multiples of 4 octets Available Time Protocol servers to synchronise with, should be listed in order of preference
5 Name server Multiples of 4 octets Available IEN 116 name servers, should be listed in order of preference
6 Domain name server Multiples of 4 octets Available DNS servers, should be listed in order of preference
7 Log server Multiples of 4 octets Available log servers, should be listed in order of preference
8 Cookie server Multiples of 4 octets Cookie in this case means "fortune cookie" or "quote of the day", a pithy or humorous anecdote often sent as part of a logon process on large computers; it has nothing to do with cookies sent by websites.
9 LPR Server Multiples of 4 octets A list of Line Printer Daemon protocol servers available to the client, should be listed in order of preference
10 Impress server Multiples of 4 octets A list of Imagen Impress servers available to the client, should be listed in order of preference
11 Resource location server Multiples of 4 octets A list of Resource Location Protocol servers available to the client, should be listed in order of preference
12 Host name Minimum of 1 octet Name of the client. The name may be qualified with the local domain name.
13 Boot file size 2 octets Length of the boot image in 512B blocks
14 Merit dump file Minimum of 1 octet Path where crash dumps should be stored
15 Domain name Minimum of 1 octet
16 Swap server 4 octets The IP address of a server where a swap service (e.g., swap over NFS) is provided for diskless workstations[14]
17 Root path Minimum of 1 octet The path in the remote filesystem specified by siaddr or sname that the client should mount as its root filesystem (e.g, over NFS)
18 Extensions path Minimum of 1 octet
255 End 0 octets Used to mark the end of the vendor option field

[링크 : https://en.wikipedia.org/wiki/Dynamic_Host_Configuration_Protocol#Options]



This appendix contains DHCP options and BOOTP vendor extensions from RFC 2132, and includes the
validation type for each option, as indicated in Table 10: DHCPv4 Options by Number , on page 23.

The following sections describe the DHCP options in detail:
• RFC 1497 Vendor Extensions, on page 1

[링크 : https://www.cisco.com/c/en/us/td/docs/net_mgmt/prime/network_registrar/10-0/dhcp/guide/DHCP_Guide/DHCP_Guide_appendix_01101.pdf]



DHCP option 43 / 25DHCP (Dynamic Host Configuration Protocol) 에는 클라이언트가 DHCP 서버로부터 정보를 요청할 때 클라이언트에게 송신할 수 있는 많은 구성 옵션이 있습니다. 검색 도구를 사용하여 모든 DHCP 옵션을 볼 수 있습니다.

DHCP 옵션은 DHCP 서버가 IP 주소와 함께 클라이언트에게 전달하는 추가적인 구성 데이터를 정의합니다. 일반적인 옵션에는 서브네트 마스크, 도메인명, 라우터 IP 주소, 도메인명 서버 IP 주소 및 정적 라우트가 포함됩니다.

RFC 2132: DHCP 옵션 및 BOOTP 공급업체 확장의 정의를 기반으로 하는 표준 DHCP 옵션이 다음 표에 설명되어 있습니다. IBM Navigator FOR I의 DHCP 옵션 표시를 사용하여 사용자 지정 옵션을 구성할 수도 있습니다.

[링크 : https://www.ibm.com/docs/ko/i/7.5.0?topic=concepts-dhcp-options-lookup]



[링크 : http://www.ktword.co.kr/test/view/view.php?no=1925]



윈도우 서버 DHCP 설정

[링크 : https://undefinedmaster.tistory.com/23] 43



linux dhcpd 설정

host x41  {
hardware ethernet 00:0a:e4:2f:66:38;
fixed-address 10.0.0.201;
option subnet-mask 255.255.255.0;
option domain-name-servers 10.0.0.20;
option domain-name "site";
  option vendor-class-identifier "PXEClient";
  vendor-option-space PXE;
    option PXE.discovery-control 7;
    option PXE.boot-server 15 1 10.0.0.20;
    option PXE.boot-menu 15  15 "Tpm for OSd 7.1";
    option PXE.menu-prompt 0 "Tpm for Osd";
}

[링크 : https://www.ibm.com/docs/en/tpmfod/7.1.1.14?topic=configuration-dhcpdconf-example]

[링크 : https://manpages.ubuntu.com/manpages/bionic/man5/dhcp-options.5.html]

[링크 : https://y7712.tistory.com/entry/Ubuntu-DHCP]



dhcp 옵션에서 1번이 subnet 3번이 router 인데 아래 옵션이 그 옵션인가?

default-lease-time 600;
max-lease-time 7200;
subnet 10.0.0.0 netmask 255.255.255.0 {
option subnet-mask 255.255.255.0;
option routers 10.0.0.1;
range 10.0.0.5 10.0.0.15;
}
subnet 172.16.0.0 netmask 255.255.255.0 {
option subnet-mask 255.255.255.0;
option routers 172.16.0.1;
range 172.16.0.5 172.16.0.15;
}

[링크 : https://docs.redhat.com/ko/documentation/red_hat_enterprise_linux/7/html/networking_guide/sec-configuring_a_multihomed_dhcp_server]

저작자표시 (새창열림)

'이론 관련 > 네트워크 관련' 카테고리의 다른 글

DHCP option 82 relay  (0) 2025.01.23
multicast  (0) 2023.08.26
cobs  (0) 2023.05.25
PAM4  (0) 2023.01.16
nrz encoding/decoding  (0) 2022.08.24
Posted by 구차니
프로그램 사용/gcc2026. 3. 13. 15:33

링커 스크립트를 이용한 변수 값 할당

링커 스크립트에서 만든 변수를

c에서 끌어오려면 extern 을 해주면 계산된 값이 불려온다.



SECTIONS
{
    /* Starts at LOADER_ADDR. */
    . = 0x80000;
    /* For AArch64, use . = 0x80000; */
    __start = .;
    __text_start = .;
    .text :
    {
        KEEP(*(.text.boot))
        *(.text)
    }
    . = ALIGN(4096); /* align to page size */
    __text_end = .;

    __bss_start = .;
    .bss :
    {
        bss = .;
        *(.bss)
    }
    . = ALIGN(4096); /* align to page size */
    __bss_end = .;
    __bss_size = __bss_end - __bss_start;
    __end = .;
}
: 저 변수들은 실제 저안에서 사용된다기 보다는 소스 코드(C 파일 혹은 어셈블리어 파일)상에서 사용되면서 의미가 부여된다. 저 변수들을 소스 코드상에서 불러 오려면 어떻게 해야 할까? 아래의 코드를 보자.

extern unsgined char __text_start;
uint8_t *text_start = &__text_start;

+
extern usigned int __bss_size;

[링크 : https://yohda.tistory.com/entry/LINUXBUILD-링커스크립트]

[링크 : https://gustorage.tistory.com/27]

저작자표시 (새창열림)

'프로그램 사용 > gcc' 카테고리의 다른 글

gcc -D 를 이용하여 명령줄에서 define 하기  (0) 2026.03.12
gcc __cplusplus 선언  (0) 2026.02.18
gcc __attribute__((weak)) 테스트  (0) 2026.01.29
gcc cortex-a9 double형 neon 연산 가속  (3) 2023.08.08
gcc tree vectorize  (0) 2023.01.26
Posted by 구차니
embeded/Cortex-M7 STM2026. 3. 13. 15:19

stm32h757 링커 스크립트

cubeide로 생성해서 일단 비교





CM7 ld

/*
******************************************************************************
**
**  File        : LinkerScript.ld
**
**  Author      : STM32CubeIDE
**
**  Abstract    : Linker script for STM32H7 series
**                      1024Kbytes FLASH
**                      800Kbytes RAM
**
**                Set heap size, stack size and stack location according
**                to application requirements.
**
**                Set memory bank area and size if external memory is used.
**
**  Target      : STMicroelectronics STM32
**
**  Distribution: The file is distributed as is without any warranty
**                of any kind.
**
*****************************************************************************
** @attention
**
** Copyright (c) 2024 STMicroelectronics.
** All rights reserved.
**
** This software is licensed under terms that can be found in the LICENSE file
** in the root directory of this software component.
** If no LICENSE file comes with this software, it is provided AS-IS.
**
*****************************************************************************
*/

/* Entry Point */
ENTRY(Reset_Handler)

/* Highest address of the user mode stack */
_estack = ORIGIN(RAM_D1) + LENGTH(RAM_D1); /* end of "RAM_D1" Ram type memory */

_Min_Heap_Size = 0x200; /* required amount of heap  */
_Min_Stack_Size = 0x400; /* required amount of stack */

/* Memories definition */
MEMORY
{
  RAM_D1 (xrw)   : ORIGIN = 0x24000000, LENGTH =  512K
  FLASH   (rx)   : ORIGIN = 0x08000000, LENGTH = 1024K    /* Memory is divided. Actual start is 0x08000000 and actual length is 2048K */
  DTCMRAM (xrw)  : ORIGIN = 0x20000000, LENGTH = 128K
  RAM_D2 (xrw)   : ORIGIN = 0x30000000, LENGTH = 288K
  RAM_D3 (xrw)   : ORIGIN = 0x38000000, LENGTH = 64K
  ITCMRAM (xrw)  : ORIGIN = 0x00000000, LENGTH = 64K
}

/* Sections */
SECTIONS
{
  /* The startup code into "FLASH" Rom type memory */
  .isr_vector :
  {
    . = ALIGN(4);
    KEEP(*(.isr_vector)) /* Startup code */
    . = ALIGN(4);
  } >FLASH

  /* The program code and other data into "FLASH" Rom type memory */
  .text :
  {
    . = ALIGN(4);
    *(.text)           /* .text sections (code) */
    *(.text*)          /* .text* sections (code) */
    *(.glue_7)         /* glue arm to thumb code */
    *(.glue_7t)        /* glue thumb to arm code */
    *(.eh_frame)

    KEEP (*(.init))
    KEEP (*(.fini))

    . = ALIGN(4);
    _etext = .;        /* define a global symbols at end of code */
  } >FLASH

  /* Constant data into "FLASH" Rom type memory */
  .rodata :
  {
    . = ALIGN(4);
    *(.rodata)         /* .rodata sections (constants, strings, etc.) */
    *(.rodata*)        /* .rodata* sections (constants, strings, etc.) */
    . = ALIGN(4);
  } >FLASH

  .ARM.extab (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    . = ALIGN(4);
    *(.ARM.extab* .gnu.linkonce.armextab.*)
    . = ALIGN(4);
  } >FLASH
  .ARM (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    . = ALIGN(4);
    __exidx_start = .;
    *(.ARM.exidx*)
    __exidx_end = .;
    . = ALIGN(4);
  } >FLASH

  .preinit_array (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    . = ALIGN(4);
    PROVIDE_HIDDEN (__preinit_array_start = .);
    KEEP (*(.preinit_array*))
    PROVIDE_HIDDEN (__preinit_array_end = .);
    . = ALIGN(4);
  } >FLASH

  .init_array (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    . = ALIGN(4);
    PROVIDE_HIDDEN (__init_array_start = .);
    KEEP (*(SORT(.init_array.*)))
    KEEP (*(.init_array*))
    PROVIDE_HIDDEN (__init_array_end = .);
    . = ALIGN(4);
  } >FLASH

  .fini_array (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    . = ALIGN(4);
    PROVIDE_HIDDEN (__fini_array_start = .);
    KEEP (*(SORT(.fini_array.*)))
    KEEP (*(.fini_array*))
    PROVIDE_HIDDEN (__fini_array_end = .);
    . = ALIGN(4);
  } >FLASH

  /* Used by the startup to initialize data */
  _sidata = LOADADDR(.data);

  /* Initialized data sections into "RAM" Ram type memory */
  .data :
  {
    . = ALIGN(4);
    _sdata = .;        /* create a global symbol at data start */
    *(.data)           /* .data sections */
    *(.data*)          /* .data* sections */
    *(.RamFunc)        /* .RamFunc sections */
    *(.RamFunc*)       /* .RamFunc* sections */

    . = ALIGN(4);
    _edata = .;        /* define a global symbol at data end */
  } >RAM_D1 AT> FLASH

  /* Uninitialized data section into "RAM" Ram type memory */
  . = ALIGN(4);
  .bss :
  {
    /* This is used by the startup in order to initialize the .bss section */
    _sbss = .;         /* define a global symbol at bss start */
    __bss_start__ = _sbss;
    *(.bss)
    *(.bss*)
    *(COMMON)

    . = ALIGN(4);
    _ebss = .;         /* define a global symbol at bss end */
    __bss_end__ = _ebss;
  } >RAM_D1

  /* User_heap_stack section, used to check that there is enough "RAM" Ram  type memory left */
  ._user_heap_stack :
  {
    . = ALIGN(8);
    PROVIDE ( end = . );
    PROVIDE ( _end = . );
    . = . + _Min_Heap_Size;
    . = . + _Min_Stack_Size;
    . = ALIGN(8);
  } >RAM_D1

  /* Remove information from the compiler libraries */
  /DISCARD/ :
  {
    libc.a ( * )
    libm.a ( * )
    libgcc.a ( * )
  }

  .ARM.attributes 0 : { *(.ARM.attributes) }
}



CM4 ld

/*
******************************************************************************
**
**  File        : LinkerScript.ld
**
**  Author      : STM32CubeIDE
**
**  Abstract    : Linker script for STM32H7 series
**                1024Kbytes FLASH and 288Kbytes RAM
**
**                Set heap size, stack size and stack location according
**                to application requirements.
**
**                Set memory bank area and size if external memory is used.
**
**  Target      : STMicroelectronics STM32
**
**  Distribution: The file is distributed as is, without any warranty
**                of any kind.
**
*****************************************************************************
** @attention
**
** Copyright (c) 2024 STMicroelectronics.
** All rights reserved.
**
** This software is licensed under terms that can be found in the LICENSE file
** in the root directory of this software component.
** If no LICENSE file comes with this software, it is provided AS-IS.
**
****************************************************************************
*/

/* Entry Point */
ENTRY(Reset_Handler)

/* Highest address of the user mode stack */
_estack = ORIGIN(RAM) + LENGTH(RAM); /* end of RAM */
/* Generate a link error if heap and stack don't fit into RAM */
_Min_Heap_Size = 0x200;      /* required amount of heap  */
_Min_Stack_Size = 0x400; /* required amount of stack */

/* Specify the memory areas */
MEMORY
{
FLASH (rx)     : ORIGIN = 0x08100000, LENGTH = 1024K
RAM (xrw)      : ORIGIN = 0x10000000, LENGTH = 288K
}

/* Define output sections */
SECTIONS
{
  /* The startup code goes first into FLASH */
  .isr_vector :
  {
    . = ALIGN(4);
    KEEP(*(.isr_vector)) /* Startup code */
    . = ALIGN(4);
  } >FLASH

  /* The program code and other data goes into FLASH */
  .text :
  {
    . = ALIGN(4);
    *(.text)           /* .text sections (code) */
    *(.text*)          /* .text* sections (code) */
    *(.glue_7)         /* glue arm to thumb code */
    *(.glue_7t)        /* glue thumb to arm code */
    *(.eh_frame)

    KEEP (*(.init))
    KEEP (*(.fini))

    . = ALIGN(4);
    _etext = .;        /* define a global symbols at end of code */
  } >FLASH

  /* Constant data goes into FLASH */
  .rodata :
  {
    . = ALIGN(4);
    *(.rodata)         /* .rodata sections (constants, strings, etc.) */
    *(.rodata*)        /* .rodata* sections (constants, strings, etc.) */
    . = ALIGN(4);
  } >FLASH

  .ARM.extab (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    *(.ARM.extab* .gnu.linkonce.armextab.*)
  } >FLASH
  .ARM (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    __exidx_start = .;
    *(.ARM.exidx*)
    __exidx_end = .;
  } >FLASH

  .preinit_array (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    PROVIDE_HIDDEN (__preinit_array_start = .);
    KEEP (*(.preinit_array*))
    PROVIDE_HIDDEN (__preinit_array_end = .);
  } >FLASH
  .init_array (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    PROVIDE_HIDDEN (__init_array_start = .);
    KEEP (*(SORT(.init_array.*)))
    KEEP (*(.init_array*))
    PROVIDE_HIDDEN (__init_array_end = .);
  } >FLASH
  .fini_array (READONLY) : /* The READONLY keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */
  {
    PROVIDE_HIDDEN (__fini_array_start = .);
    KEEP (*(SORT(.fini_array.*)))
    KEEP (*(.fini_array*))
    PROVIDE_HIDDEN (__fini_array_end = .);
  } >FLASH

  /* used by the startup to initialize data */
  _sidata = LOADADDR(.data);

  /* Initialized data sections goes into RAM, load LMA copy after code */
  .data :
  {
    . = ALIGN(4);
    _sdata = .;        /* create a global symbol at data start */
    *(.data)           /* .data sections */
    *(.data*)          /* .data* sections */
    *(.RamFunc)        /* .RamFunc sections */
    *(.RamFunc*)       /* .RamFunc* sections */

    . = ALIGN(4);
    _edata = .;        /* define a global symbol at data end */
  } >RAM AT> FLASH


  /* Uninitialized data section */
  . = ALIGN(4);
  .bss :
  {
    /* This is used by the startup in order to initialize the .bss section */
    _sbss = .;         /* define a global symbol at bss start */
    __bss_start__ = _sbss;
    *(.bss)
    *(.bss*)
    *(COMMON)

    . = ALIGN(4);
    _ebss = .;         /* define a global symbol at bss end */
    __bss_end__ = _ebss;
  } >RAM

  /* User_heap_stack section, used to check that there is enough RAM left */
  ._user_heap_stack :
  {
    . = ALIGN(8);
    PROVIDE ( end = . );
    PROVIDE ( _end = . );
    . = . + _Min_Heap_Size;
    . = . + _Min_Stack_Size;
    . = ALIGN(8);
  } >RAM



  /* Remove information from the standard libraries */
  /DISCARD/ :
  {
    libc.a ( * )
    libm.a ( * )
    libgcc.a ( * )
  }

  .ARM.attributes 0 : { *(.ARM.attributes) }
}


저작자표시 (새창열림)

'embeded > Cortex-M7 STM' 카테고리의 다른 글

stm32h757 메모리(SRAM) 구조  (0) 2026.03.13
stm32f7 dual bank flash  (0) 2026.02.03
stm32f746g-disco with semtech sx1276 and lvgl  (0) 2026.02.03
modbus rtu coil read  (0) 2024.10.10
stm32 __weak  (0) 2024.10.08
Posted by 구차니
embeded/Cortex-M7 STM2026. 3. 13. 15:15

stm32h757 메모리(SRAM) 구조

링커 스크립트를 보면 아래와 같이 메모리가 희한하게 많다.

/* Memories definition */
MEMORY
{
  RAM_D1 (xrw)   : ORIGIN = 0x24000000, LENGTH =  512K
  BOOT   (rx)   : ORIGIN = 0x08000000, LENGTH = 128K
  DTCMRAM (xrw)  : ORIGIN = 0x20000000, LENGTH = 128K
  RAM_D2 (xrw)   : ORIGIN = 0x30000000, LENGTH = 288K
  RAM_D3 (xrw)   : ORIGIN = 0x38000000, LENGTH = 64K
  ITCMRAM (xrw)  : ORIGIN = 0x00000000, LENGTH = 64K
}



아무래도 M7 에는 TCM 으로 바로 붙어 있어서 가장 빠르게 접근이 될 거고

M4의 경우 AHB 를 거쳐야 해서 M7의 TCM 보다는 접근 속도가 느릴듯 하다.



D1 domain 에는 Cortex-M7에 붙어있는 ITCM 64K / DTCM 128K(TCM - Tightly Coupled Memory)

D2 domain 에는 Cortex-M4에 가까운 SRAM1 128K(I-bus) / SRAM2 128K(D-bus) / SRAM3 32K(S-bus)가 존재한다.

D3 domain 에는 SRAM4 64K / Backup SRAM 4K 가 존재한다.(얘네는 링커에 없다)

3.3.3 Embedded SRAM
All devices feature around 1 Mbyte of RAM with hardware ECC. The RAM is divided as
follows:
• 512 Kbytes of AXI-SRAM mapped onto AXI bus on D1 domain.
• SRAM1 mapped on D2 domain: 128 Kbytes
• SRAM2 mapped on D2 domain: 128 Kbytes
• SRAM3 mapped on D2 domain: 32 Kbytes
• SRAM4 mapped on D3 domain: 64 Kbytes
• 4 Kbytes of backup SRAM
The content of this area is protected against possible unwanted write accesses,
and is retained in Standby or VBAT mode.
• RAM mapped to TCM interface (ITCM and DTCM):
Both ITCM and DTCM RAMs are 0 wait state memories. They can be accessed either
from the Arm® Cortex®-M7 CPU or the MDMA (even in Sleep mode) through a specific
AHB slave of the Cortex®-M7(AHBS):
– 64 Kbytes of ITCM-RAM (instruction RAM)
This RAM is connected to ITCM 64-bit interface designed for execution of critical
real-times routines by the Cortex®-M7.
– 128 Kbytes of DTCM-RAM (2x 64-Kbyte DTCM-RAMs on 2x32-bit DTCM ports)
The DTCM-RAM could be used for critical real-time data, such as interrupt service
routines or stack/heap memory. Both DTCM-RAMs can be used in parallel (for
load/store operations) thanks to the Cortex®-M7 dual issue capability.
The MDMA can be used to load code or data in ITCM or DTCM RAMs.

[링크 : https://www.st.com/resource/en/datasheet/stm32h757ai.pdf]



M4가 M7 보다 메모리 어드레스 비트가 낮은가? 아무튼 아래와 같이 연결이 된다고 한다.

  cortex-M7 cortex-M4
AXI SRAM 0x2400 0000 ?
SRAM1 0x3000 0000 0x1000 0000
SRAM2 0x3002 0000 0x1002 0000
SRAM3 0x3004 0000 0x1004 0000
SRAM4 0x3800 0000 ?



2.2.1 Embedded SRAM
The STM32H7 dual‑core devices feature:
• Up to 864 Kbytes of System SRAM
• 128 Kbytes of data TCM RAM, DTCM RAM
• 64 Kbytes of instruction TCM RAM, ITCM RAM
• 4 Kbytes of backup SRAM
The embedded system SRAM is split into five blocks over the three power domains: AXI SRAM, AHB SRAM1,
AHB SRAM2, AHB SRAM3 and AHB SRAM4.
• D1 domain, AXI SRAM:
– AXI SRAM is accessible through D1 domain AXI bus matrix. It is mapped at address 0x2400 0000 and
accessible by all system masters except BDMA. AXI SRAM can be used for application data which are
not allocated in DTCM RAM or reserved for graphic objects (such as frame buffers)
• D2 domain, AHB SRAM:
– AHB SRAM1 is accessible through D2 domain AHB matrix. It is mapped at address 0x3000 0000 and
accessible by all system masters except BDMA. The AHB SRAMs of the D2 domain are also aliased
to an address range below 0x2000 0000 to maintain the Cortex®‑M4 Harvard architecture. The AHB
SRAM1 also mapped at address 0x1000 0000. The AHB SRAM2 also mapped at address 0x1002
0000. The AHB SRAM3 also mapped at address 0x1004 0000. All those AHB SRAMs are accessible
by all system masters through D2 domain AHB matrix. All those AHB SRAMs are accessible by all
system masters through D2 domain AHB matrix.
AHB SRAM1 can be used as DMA buffers to store peripheral input/output data in D2 domain, or as
code location for Cortex®‑M4 CPU (application code available when D1 is powered off). AHB SRAM1
can be used as DMA buffers to store peripheral input/output data in D2 domain, or as code location for
Cortex®‑M4 CPU (application code available when D1 is powered off).
– AHB SRAM2 is accessible through D2 domain AHB matrix. It is mapped at address 0x3002 0000
and accessible by all system masters except BDMA. AHB SRAM2 can be used as DMA buffers to
store peripheral input/output data in D2 domain, or as readwrite segment for application running on
Cortex®‑M4 CPU.
– AHB SRAM3 is accessible through D2 domain AHB matrix is mapped at address 0x3004 0000
and accessible by all system masters except BDMA. AHB SRAM3 can be used as buffers to store
peripheral input/output data for Ethernet and USB, or as shared memory between the two cores.
• D3 domain, AHB SRAM:
– AHB SRAM4 is mapped at address 0x3800 0000 and accessible by most of system masters through
D3 domain AHB matrix. AHB SRAM4 can be used as BDMA buffers to store peripheral input/output
data in D3 domain. It can also be used to retain some application code/data when D1 and D2 domain
in DStandby mode, or as shared memory between the two cores.
The system AHB SRAM can be accessed as bytes, half‑words (16‑bit units) or words (32‑bit units), while the
system AXI SRAM can be accessed as bytes, half‑words, words or doublewords (64‑bit units). These memories
can be addressed at maximum system clock frequency without wait state.

[링크 : https://www.st.com/resource/en/application_note/an5557-stm32h745755-and-stm32h747757-lines-dualcore-architecture-stmicroelectronics.pdf]

저작자표시 (새창열림)

'embeded > Cortex-M7 STM' 카테고리의 다른 글

stm32h757 링커 스크립트  (0) 2026.03.13
stm32f7 dual bank flash  (0) 2026.02.03
stm32f746g-disco with semtech sx1276 and lvgl  (0) 2026.02.03
modbus rtu coil read  (0) 2024.10.10
stm32 __weak  (0) 2024.10.08
Posted by 구차니
embeded/FPGA - ALTERA2026. 3. 13. 00:34

DE1-SoC 구매 도착!

Rev. G 로 제품을 받았다.



쭈욱 정리하면

rev. c 에서 jtag 체인 변경 blaster -> hps -> hpga -> blaster (응?)

rev E 에서 EPCQ256 에서 EPCS128 (사양 다운)

rev G 에서 AD7928 에서 LTC2308 로 변경 (사양 다운) / Linear 와 microchip 로고 실크 삭제

[링크 : https://www.analog.com/en/products/ad7928.html] 8-Channel, 1 MSPS, 12-Bit ADC with Sequencer

[링크 : https://www.analog.com/en/products/ltc2308.html] Low Noise, 500ksps, 8-Channel, 12-Bit ADC

[링크 : https://www.terasic.com.tw/cgi-bin/page/archive.pl?Language=English&No=886]



그나저나

micro USB는 그냥 단순(?) UART 라서 전원공급이 안되고

USB Type B는 USB blaster용인데 전원공급은 전혀 안되서 어댑터를 연결(12V 2A) 해야만 하는데

그 와중에 110V 돼지코라 케이블을 찾아야 하는 상황 -_ㅠ

저작자표시 (새창열림)

'embeded > FPGA - ALTERA' 카테고리의 다른 글

terasic de1 soc openCL 문서  (0) 2025.06.27
terasic sockit  (0) 2023.11.06
HSMC(High Speed Mezzanine Card)  (0) 2023.10.02
altera(intel fpga) m9k m10k  (0) 2023.05.14
altera uart ip  (0) 2023.05.14
Posted by 구차니
프로그램 사용/gcc2026. 3. 12. 14:00

gcc -D 를 이용하여 명령줄에서 define 하기

쉘에서 괄호를 벗겨 버리는군 -_-

소스는 아래

$ cat t.c
//#include <stdio.h>
void main()
{
printf("%c\r\n", 'a');
printf("%c\r\n", STR);
}



명령어 별 변환

실패

$ gcc -E -DSTR=b t.c
$ gcc -E -DSTR='b' t.c
$ gcc -E -DSTR="b" t.c
# 0 "t.c"
# 0 "<built-in>"
# 0 "<command-line>"
# 1 "/usr/include/stdc-predef.h" 1 3 4
# 0 "<command-line>" 2
# 1 "t.c"

void main()
{
 printf("%c\r\n", 'a');
 printf("%c\r\n", b);
}



성공

$ gcc -E "-DSTR='b'" t.c
$ gcc -E -DSTR=\'b\' t.c
# 0 "t.c"
# 0 "<built-in>"
# 0 "<command-line>"
# 1 "/usr/include/stdc-predef.h" 1 3 4
# 0 "<command-line>" 2
# 1 "t.c"

void main()
{
 printf("%c\r\n", 'a');
 printf("%c\r\n", 'b');
}

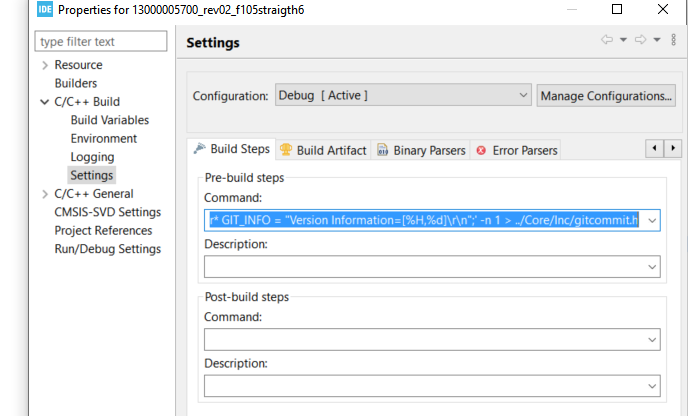

그나저나 stm32cubeide 에서 추가하니



컴파일시에 아래처럼 표시된다. 어우.. 이거 윈도우에서 문제 안생기려나?

 '-DSTR='"'"'A'"'"''



저작자표시 (새창열림)

'프로그램 사용 > gcc' 카테고리의 다른 글

링커 스크립트를 이용한 변수 값 할당  (0) 2026.03.13
gcc __cplusplus 선언  (0) 2026.02.18
gcc __attribute__((weak)) 테스트  (0) 2026.01.29
gcc cortex-a9 double형 neon 연산 가속  (3) 2023.08.08
gcc tree vectorize  (0) 2023.01.26
Posted by 구차니
개소리 왈왈/직딩의 비애2026. 3. 10. 19:45

중고나라 택배거래

부디 잘 오길 ㅠㅠ



열었더니 벽돌

안옴



어느쪽이려나 ㅠㅠㅠㅠ

저작자표시 (새창열림)

'개소리 왈왈 > 직딩의 비애' 카테고리의 다른 글

와 지하철 왜 이따구야?!?  (0) 2026.03.03
내가 뒤쳐지는 건가..  (0) 2026.02.16
피곤  (0) 2026.02.12
멍  (0) 2026.01.15
짜증  (2) 2026.01.07
Posted by 구차니
개소리 왈왈/육아관련 주저리2026. 3. 9. 22:08

약기운 때문인가

하루종일 졸리네 ㅠㅠ

저작자표시 (새창열림)

'개소리 왈왈 > 육아관련 주저리' 카테고리의 다른 글

약먹다 배부르겠네!!  (0) 2026.03.07
책상, 의자 조립  (0) 2026.03.04
k5 와이퍼 들기  (0) 2026.03.03
3.1절  (0) 2026.03.01
작심삼초  (0) 2026.02.21
Posted by 구차니
개소리 왈왈/육아관련 주저리2026. 3. 7. 22:57

약먹다 배부르겠네!!

어우 3개 병원꺼 먹는다고 약으로 배채울 듯

저작자표시 (새창열림)

'개소리 왈왈 > 육아관련 주저리' 카테고리의 다른 글

약기운 때문인가  (0) 2026.03.09
책상, 의자 조립  (0) 2026.03.04
k5 와이퍼 들기  (0) 2026.03.03
3.1절  (0) 2026.03.01
작심삼초  (0) 2026.02.21
Posted by 구차니
embeded/Cortex-M3 STM2026. 3. 6. 10:33

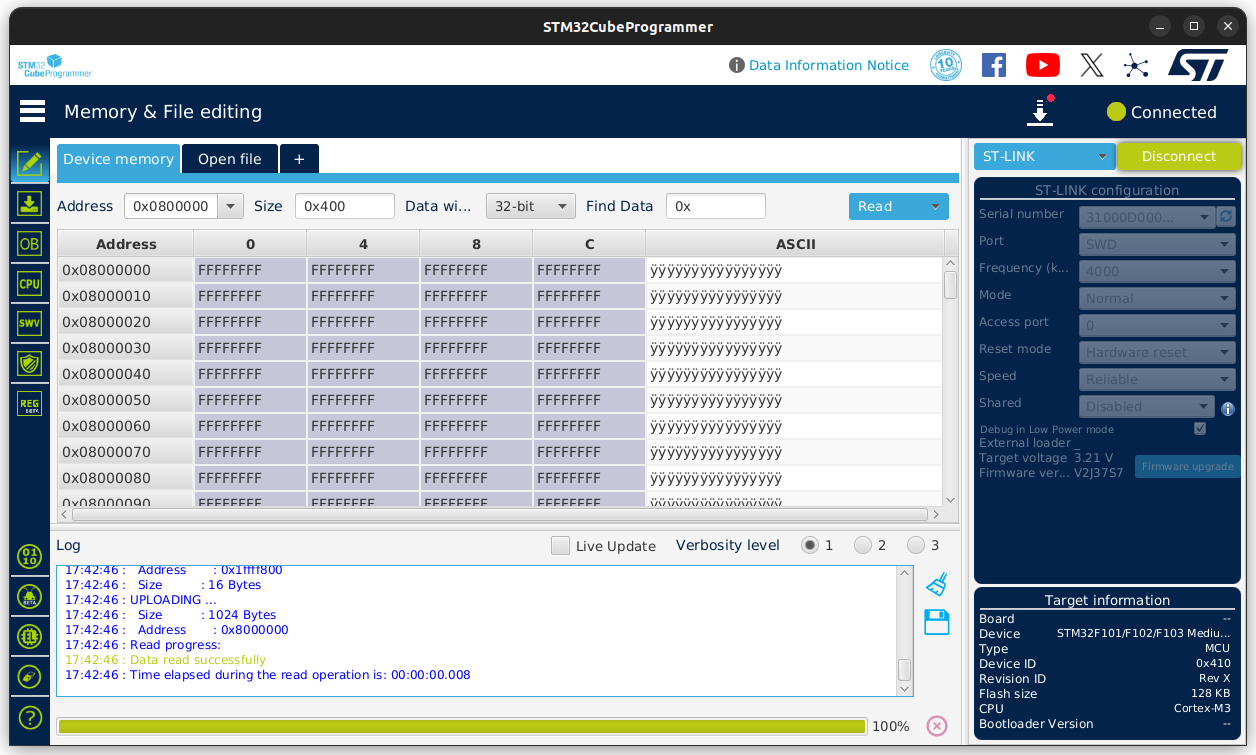

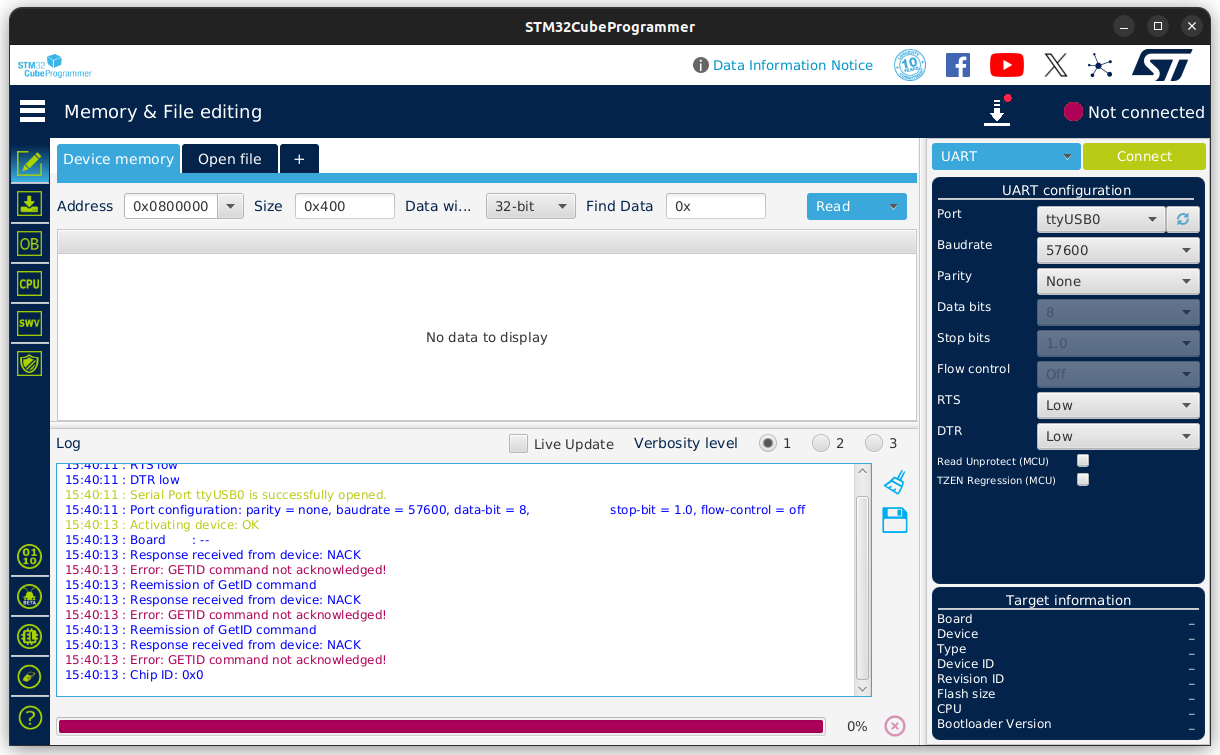

stm32 다른 영역으로 점프(부트로더)

이런식으로 코드가 보이길래 했더니 실행이 안되서 디버거 물려보니

그냥 먼가.. 무한루프만 돌고 원하는 곳의 코드가 실행이 되지 않길래

/* USER CODE BEGIN 1 */
typedef  void (*pFunction)(void);
uint32_t JumpAddress;
void (*Jump_To_Application)();
/* USER CODE END 1 */

/* USER CODE BEGIN 2 */
  if (HAL_GPIO_ReadPin(Firmup_Pin_GPIO_Port, Firmup_Pin_Pin) != GPIO_PIN_RESET)
  {
    if (((*(__IO uint32_t*)USBD_DFU_APP_DEFAULT_ADD - 1) & 0x2FFFB000 ) == 0x20000000)
    {
      JumpAddress = *(__IO uint32_t*) (USBD_DFU_APP_DEFAULT_ADD + 4);
      Jump_To_Application = (pFunction) JumpAddress;
      __set_MSP(*(__IO uint32_t*) USBD_DFU_APP_DEFAULT_ADD);
      Jump_To_Application();
    }
  }
  MX_USB_DEVICE_Init();
  /* USER CODE END 2 */

[링크 : https://www.os4all.com/69]



먼가 더 필요한거 같아서 검색!

​1. 링커스크립트에서 인터럽트벡터가 있는 .isr_vector 섹션의 위치를 수정
2. SystemInit() 함수에서 SCB->VTOR 레지스터를 변경하고자 하는 섹션의 위치로 수정

SCB->VTOR = (uint32_t)&__isr_vector_addr;

[링크 : https://m.blog.naver.com/chcbaram/222580261732]

[링크 : https://m.blog.naver.com/chcbaram/221347218232]



먼가 초기화 하면서 손대는게 점점 많아지는 느낌..

아무튼 스택포인터를 옮겨주고 isr 테이블의 리셋 핸들러를 실행해줌으로서 초기화 하고 전체 프로그램을 다시 돌리는 구조인 듯.

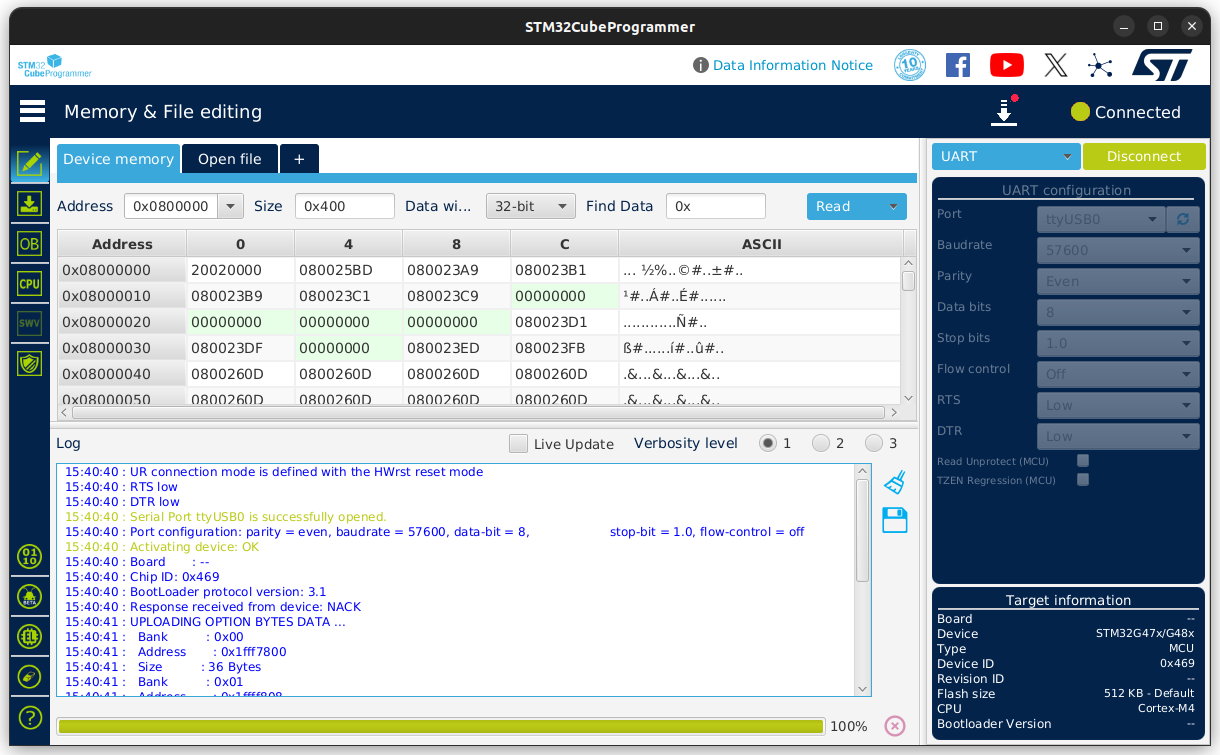

void JumpToBootloader(void) {
    // Deinit HAL and Clocks
    HAL_DeInit();
    HAL_RCC_DeInit();

    // Disable all interrupts
    __disable_irq();

    // Disable Systick
    SysTick->CTRL = 0;
    SysTick->LOAD = 0;
    SysTick->VAL = 0;

    // Disable interrupts and clear pending ones
    for (size_t i = 0; i < sizeof(NVIC->ICER)/sizeof(NVIC->ICER[0]); i++) {
        NVIC->ICER[i]=0xFFFFFFFF;
        NVIC->ICPR[i]=0xFFFFFFFF;
    }

    // Re-enable interrupts
    __enable_irq();

    // Map Bootloader (system flash) memory to 0x00000000. This is STM32 family dependant.
    __HAL_SYSCFG_REMAPMEMORY_SYSTEMFLASH();

    // Set embedded bootloader vector table base offset
    WRITE_REG(SCB->VTOR, SCB_VTOR_TBLOFF_Msk & 0x00000000);

    // Switch to Main Stack Pointer (in case it was using the Process Stack Pointer)
    __set_CONTROL(0);

    // Instruction synchronization barrier
    __ISB();

    // Set Main Stack Pointer to the Bootloader defined value.
    __set_MSP(BOOTLOADER_VECTOR_TABLE->stack_pointer);

    __DSB(); // Data synchronization barrier
    __ISB(); // Instruction synchronization barrier

    // Jump to Bootloader Reset Handler
    BOOTLOADER_VECTOR_TABLE->reset_handler();

    // The next instructions will not be reached
    while (1){}
}

[링크 : https://gist.github.com/gonzabrusco/fd47e89e4c6fb302fc54b83637a3a101

[링크 : https://blog.naver.com/alfee0/224043194861]



저작자표시 (새창열림)

'embeded > Cortex-M3 STM' 카테고리의 다른 글

stm32cubeide cpp 변환이후 generate code  (0) 2026.02.25
mbed + stm32cube hal...?  (0) 2026.02.23
Mbed studio on ubuntu 22.04  (0) 2026.02.23
stm32f103c8t6 cpp std::cout 실패  (0) 2026.02.18
stm32 rtc tamper  (0) 2026.01.29
Posted by 구차니

티스토리툴바
