핸들 좌우 조향이 각도가 서로 달라서 머가 문제인가 하고

아 몰랑 고장나면 나라지!!! 라는 마음으로 과감하게 어제 못했던 부분 분해!

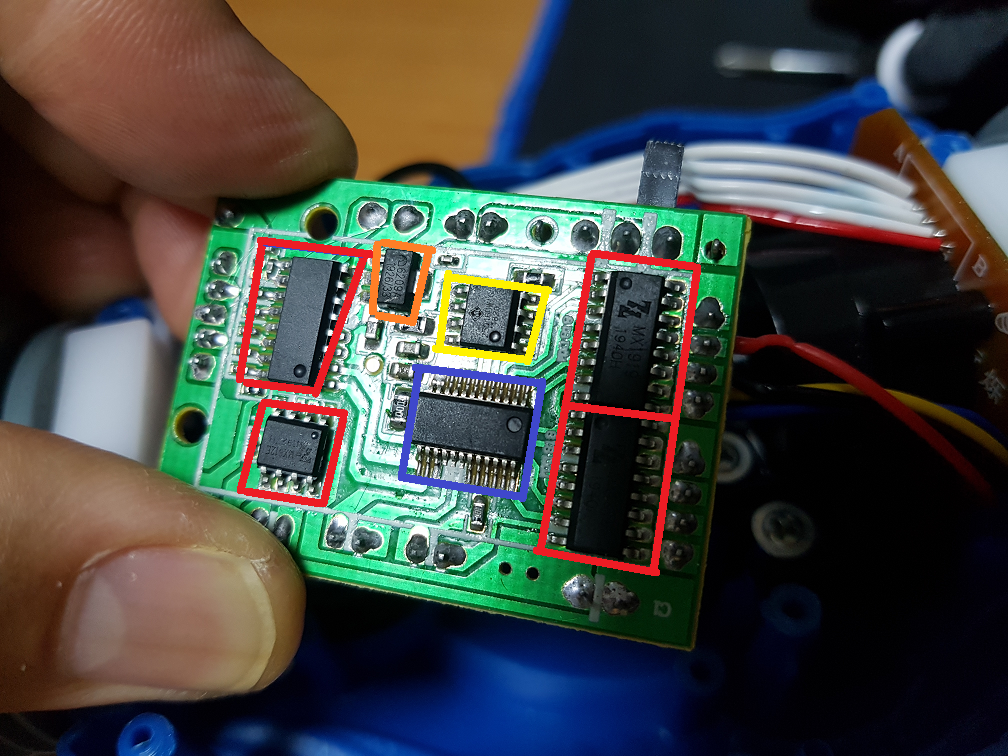

일단 메인보드 먼가 부품이 많긴하다?

왼쪽 상단은 엔코더 쪽이랑 연결되어있으나 마킹이 없어서 확신은 못하겠지만 느낌으로는 MX1919가 아닐까 생각되고

노란색은 SPI 플래시로 추정되는데 정확하게 매칭되는 부품은 찾지 못했다.

파란색은 배선만 봐도 RF 내장 IC 8051 계열인것 같고

주황색은 LDO라고 나오는데 MCU 전원 공급을 위한 부품일 듯 하다.

MX1919 dual motor driver

[링크 : https://hub360.com.ng/product/mx1919-dual-motor-driver/]



MX612E motor driver

[링크 : https://datasheet.lcsc.com/szlcsc/1810161611_Mixic-MX612E_C110207.pdf]



6209A LDO

[링크 : https://lcsc.com/product-detail/Low-Dropout-Regulators-LDO_ME6209A33PG_C80222.html]



25Q16DW 16Mbit SPI FLASH?

[링크 : https://www.winbond.com/resource-files/w25q16dw_revj_090114.pdf] 클론으로 보임

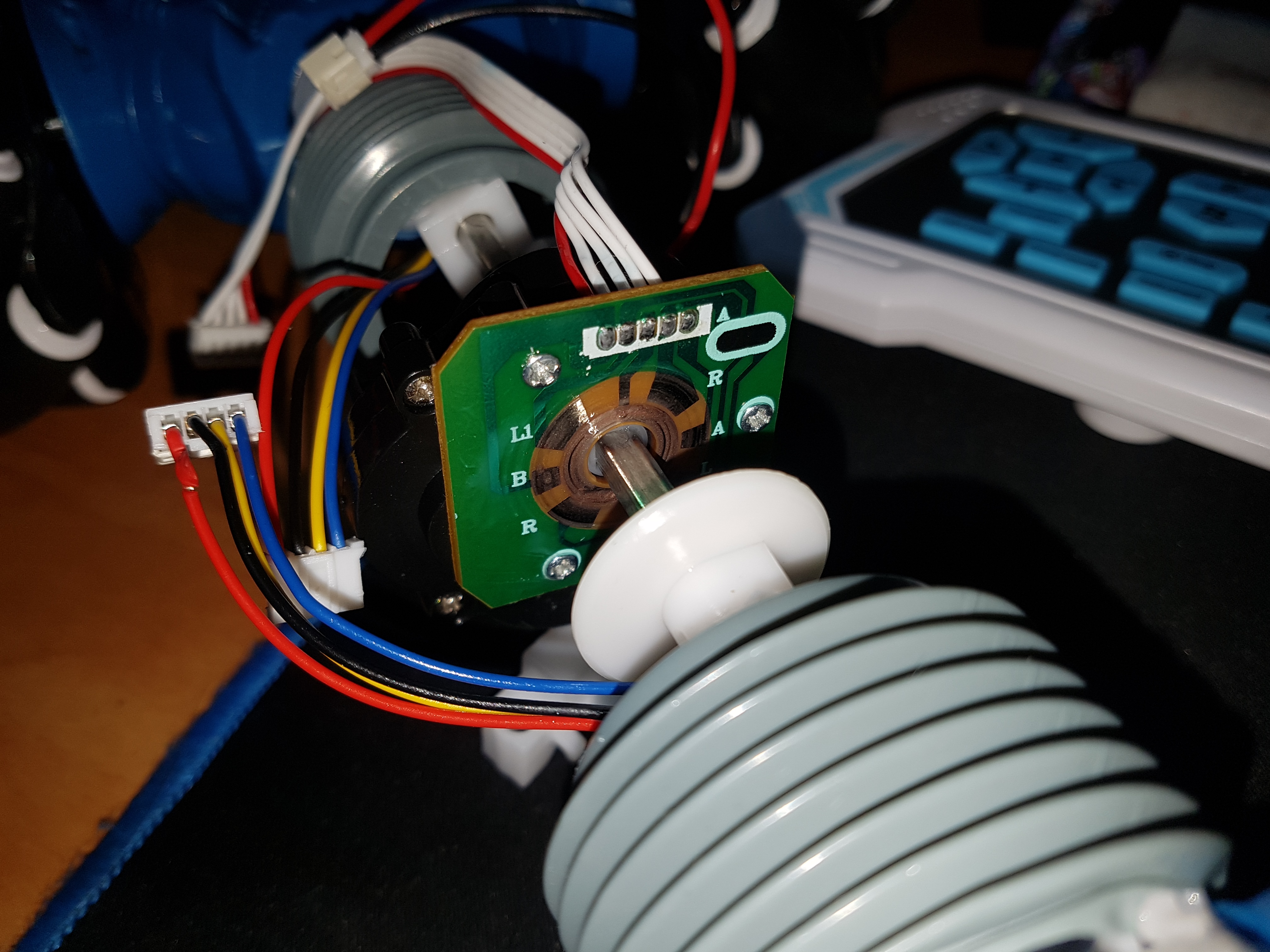

모터 왼쪽의 PCB가 일종의 엔코더로 사용되는 듯

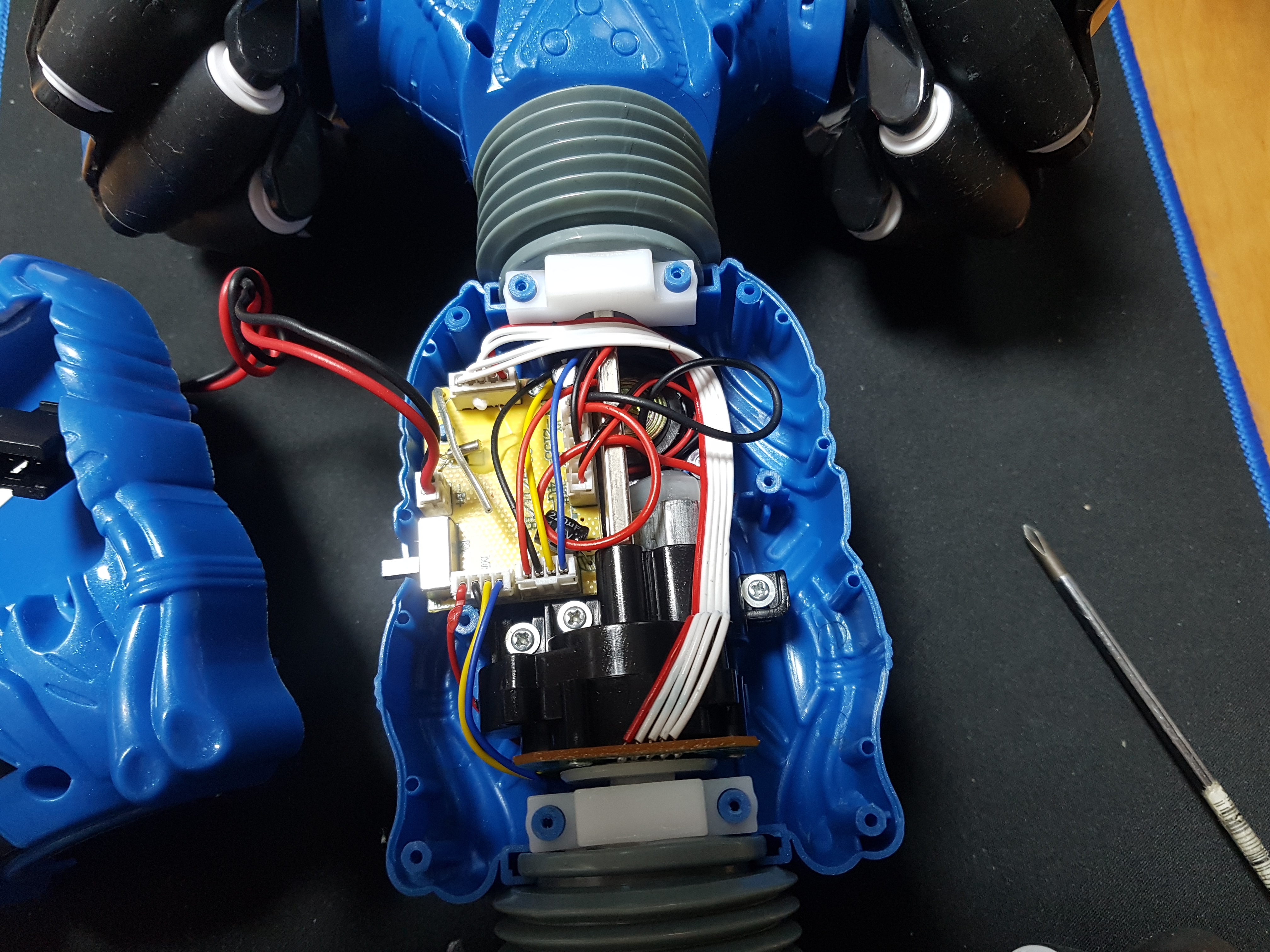

뜯어보니 이런구조로 되어있다. 그런 이유로.. 센터 캘리브레이션 따윈 물건너 갔다. ㅠㅠ

'개소리 왈왈 > 쿼드콥터(RC)' 카테고리의 다른 글

RC카 분해 2  (0) 2020.07.24
오늘의 지름 - 메카넘 휠 RC카  (0) 2020.07.23
알카라인과 충전지 차이인가..  (0) 2020.05.16
L298N + RC 카 개조중  (0) 2020.04.29
예전에 산 계륵. 심심해서 (다시)분해!  (0) 2020.04.24
드론 대파  (2) 2020.04.24
Posted by 구차니

댓글을 달아 주세요

가지고 놀아본 나의 결론은...  그저 그렇네?



저가형(?) 답게 속도는 무조건 최고 조향도 끝과 끝.

분해해서 문제가 생긴건진 모르겠지만 핸들 조향도 그리 안정적이지 못한 느낌

그리고 메카넘 휠 특성인진 모르겠지만 무진장 시끄럽고

모터 타는 냄새도 나고 이래저래 총체적 난국?

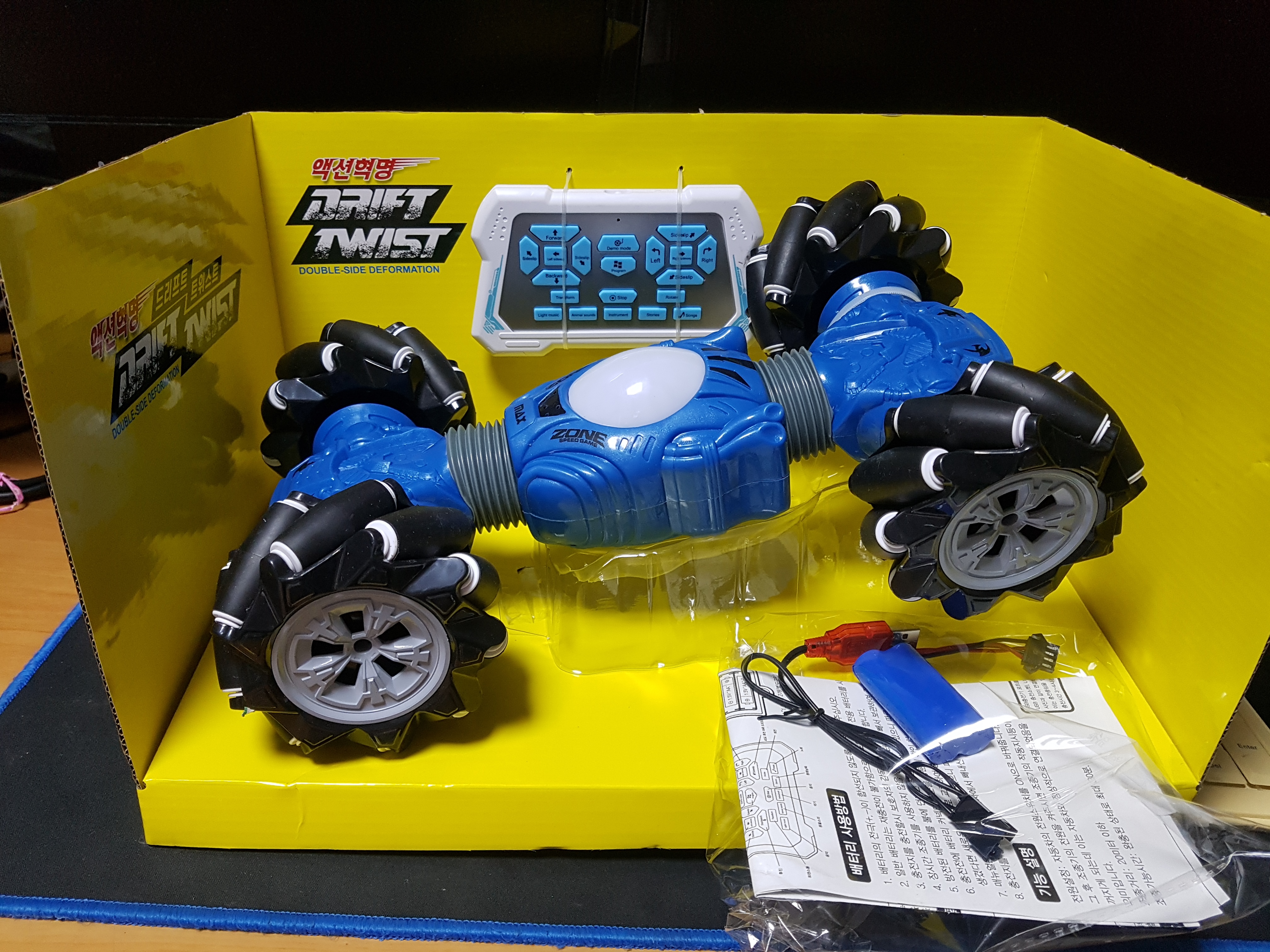

일단 외형은 이렇게 생겼고

원래 얼마였는지 까먹었지만 할인 왕창 해서(하나 남은 떨어인듯?) 19800원에 덥썩!



빨간색이 좀 더 끌렸는데 남은 게 이거 뿐이라 어쩔수 없이 가져왔지만

열어서 들어본 결과 의외로 무겁고, 의외로 크다!

구성품은 보이는 본체 + 조정기, 상자 아래 숨겨진 배터리와 설명서

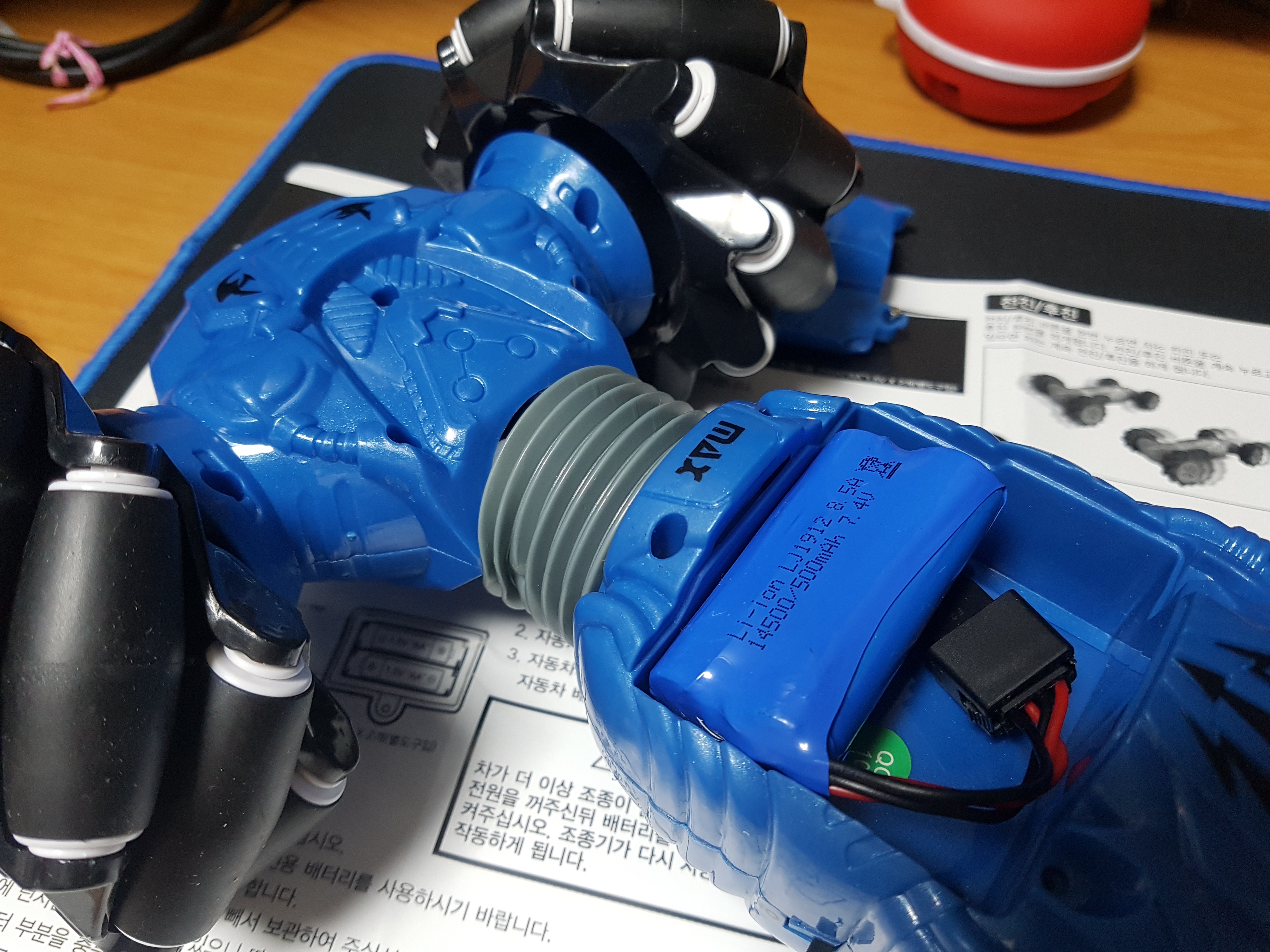

배터리는 14500 이라는 규격으로 3.7V 두개 직렬인듯 한데 500mAh라니.. 너무하네

일단 단자는 밸런스도 충전이고 쓸때는 직렬로 쓰는지 +-+- 순서로 나온다.

뜯어서 바로재보니 3.7V 간당간당하게 남은 배터리



조금 작동 시켰다고 먼지와 머리카락이.. 어우

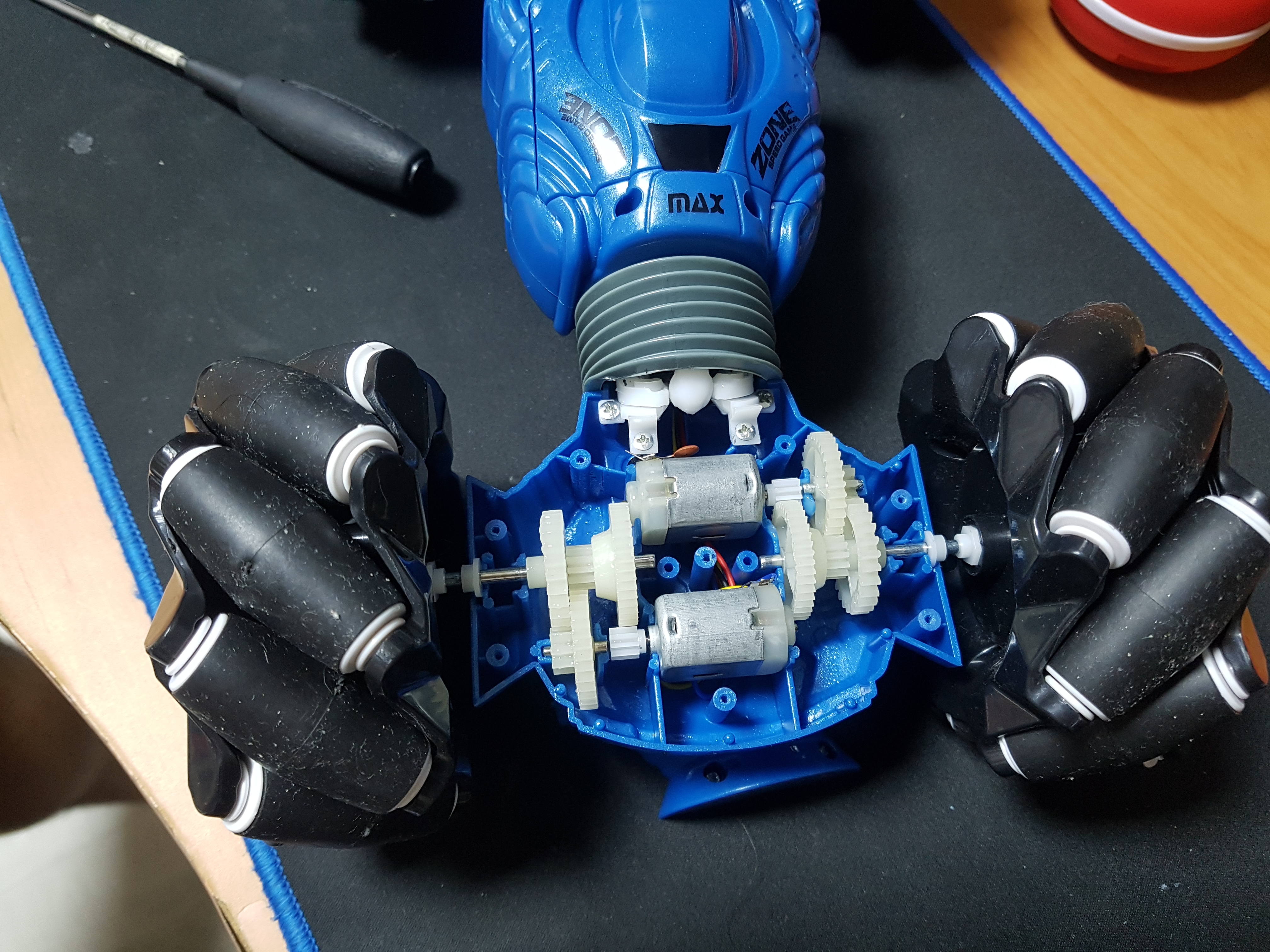

분해해보니 고정하는거 하나도 없이 기어를 저런식으로 구성했다.
