하드웨어/Network 장비2021. 12. 8. 14:35

무전원 컨버터들이 보이는데.. RI 핀을 통해서 받는건지

아니면 RX,TX 선에서 전기를 뽑아쓰는건진 모르겠네

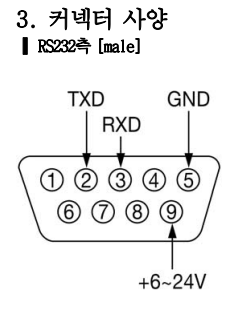

9번 핀 RI 신호 250 mA +5 VDC 가 제공 됩니다.

[링크 : http://www.ezdaq.com/goods/view?no=366]



- RS232 제어 신호를 이용 무전원 동작 가능
- 무전원으로 사용이 간편하여 시험용으로 권장

[링크 : http://www.esysmall.com/detail_prod.asp?prod_Id=3736]



PC나 각종 시리얼장치의 RS232 커넥터에 연결하면 외부에서 전원을 공급하지 않아도 작동하도록 설계되어 있습니다.
(단 RTS, DTR 핀이 활성화 되어있어야 됨)

[링크 : https://www.comfile.co.kr/download/etc/rs232auto_manual.pdf]



(8) RI (Ring Indicator)

: 상대편 모뎀이 통신을 하기위해서 먼저 전화를 걸어 오면 전화 벨이 울린다. 이때 이 신호를 모뎀이 인식하여 컴퓨터 또는 터미널에게 알려주는 신호이며 일반적으로 컴퓨터가 이 신호를 받게 되면 전화벨 신호에 응답하는 프로그램을 인터럽터 등을 통해서 호출한다.

[링크 : https://m.blog.naver.com/lhk0523/140141741583]



USB to RS232 재보니 4번, 7번 핀에 -6.4V가 뜨는데

4번은 DTR이고 7번은 RTS

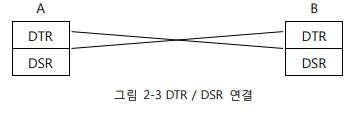

4번 - 6번 꼬아서 연결하고, 7번 - 8번 꼬아서 연결하여 통신하는 것 같은데

4,7 과 GND 하면 12볼트 뺴낼수 있는건가?



[링크 : https://www.sollae.co.kr/ko/download/pds_files/an_flowcontrol_ko.pdf]
