PLC가 없어도 시뮬레이션을 통해 작화(drawing) 프로그램과 연동실험을 해볼 수 있다.

[링크 : https://www.youtube.com/watch?v=WZSGIVq2oNo]

[링크 : https://raesaeng.tistory.com/28]

아래의 micro-B super speed가 요즘 보이지 않아 USB3.0도 5핀으로 통일된줄 알았거늘

[링크 : https://devicemart.blogspot.com/2019/07/usb.html]

jetson nano 보드의 USB3.0을 보다보니 먼가.. 이상한게 보인다?

생각난김에 트레센드 USB 3.0 SD 리더를 보니.. 오잉?

앞에 4핀 뒤에 5핀이 보인다.. 헉...

문득 호기심이 돋아서, 모듈을 제거하고 부팅하면 어떻게 될까?! 했는데

XG5000 에서는 아래와 같이 에러 코드를 내긴 하지만 수동으로 run 하면 작동 되긴 한다.

근데 작동할거면 왜.. Error 코드로 분류하지?

전원 흑/백은 조금 더 두껍다.

외부접점쪽 적/황/녹/청 은 DC+ 혹은 '흑'과 연결되며

DC+에 연결되면 점등(항상 켜짐) /  '흑'에 연결되면 점멸(깜박깜박) 한다.

회사 사무실에 여러개라..

버튼 하나 누르면 옆 사무실에 밥 먹으러 가자고 이용이용~ 하면 재미날려나?

PC와 usb to rs232를 연결 - 크로스 케이블 - 수/수 젠더로 연결해주니

USB 대신 RS232로 프로그래밍이 가능하다.

XG5000 실행 - PROJECT - Open From PLC...

Connection Settings - Type - RS-232C - Settings...

Auto Detect

OK!!!!

---

일단 PLC 설정은 XG5000의 Project - NewPLC - Parameter - Basic Parameter 에서

MODBUS Setup을 아래와 같이 설정하고

아래는 "사용설명서_XG5000_V2.4.pdf"의 해당 페이지 설정내용

"사용설명서_XGK-CPU_국문_V2.3.pdf" 에서 발췌

"Manual_XGK-CPU_Eng_V2.00.pdf" 에서 발췌.

위에 적힌대로

PLC의 7번 핀(TX)을 232의 2번 핀(RX) 으로

PLC의 8번 핀(RX)을 232의 3번 핀(TX) 로 연결해주고

[링크 : https://www.kwshop.co.kr/goods/view?no=143]

modbus poll 이라는 유틸리티를 이용해서(30일 무료)

아래와 같이 PLC 장비에서 설정했던 대로 115200-N-8-1/ASCII로 설정하고 고고!

선 뽑으면 Err이 오르는걸 봐서는 먼가 되긴 한데

MODBUS address를 모르는 관계로 Output 모듈이 제어되진 않는다.

[링크 : https://badayak.com/4788]

이런 유사한 테이블을 찾아야 하나.. ㅠㅠ

[링크 : http://comfilewiki.co.kr/ko/doku.php?id=comfilehmi:hmi_connection_lsplcmodbus_mk:index]

[링크 : https://mech19.tistory.com/42]

"manual_XGT-Cnet_V3.0(0).pdf" 에서 발췌

modbus/rs232 기능이 원래 다른 통신 모듈을 통해 제공하는거다 보니

cpu 모듈에서는 해당 어드레스 언급이 빠진건가?

modbus poll에서 아래와 같이 coil 을 설정해서 해보니 DO에 불이 들어온다.

0번과 1번은 래더로 메모리 값을 읽어(초기화 안했으니 0) Normal close로 출력하도록 해놨고

나머지는 프로그래머블 하게 연동이 가능하게 해놨다.

값에 0과 1을 써주면 아래의 불이 들어왔다~ 나갔다.

PLC와 modbus를 통해 연동하기 실험 끄읕!

coil과 register가 먼가 고민을 하고 있었는데(input 이라던가..)

래더에서 contact와 coil 이라고 뜨는데, coil 위치에 relay를 놓고 쓰니 되겠지?

타이머 두개를 이용해서 서로 상대의 값을 트리거로 출력하게 하면 되는데..

타임 그래프는 XG5000 시뮬레이터가 있으려나?

[링크 : https://gammabeta.tistory.com/m/2561]

LSE cpu 모듈에 내장된 rs232로 modbus 통신이 가능하다고 함.

[링크 : https://mech19.tistory.com/42]

[링크 : https://smart-factory-plc.tistory.com/302]

[링크 : https://dongwunhmi.tistory.com/32]

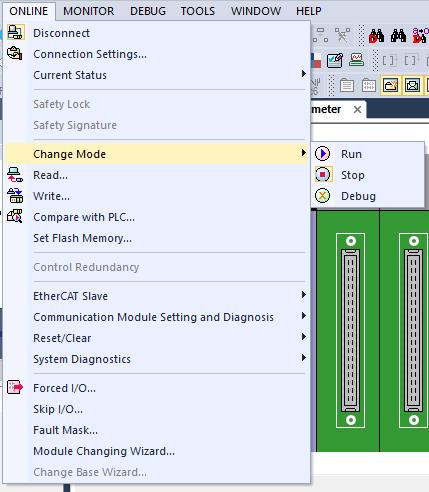

어제 시도해서 왜 껐다키면 날아가나 했떠니 Write를 안해서 그랬던 듯.

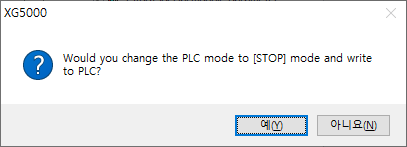

RUN 모드로는 쓸수 없어서 STOP으로 바뀌고 쓰는 듯.

write 하고 나니 알아서 run 하겠냐고 물어본다.

project - open from plc를 통해 장치에서 설정을 읽어 오면

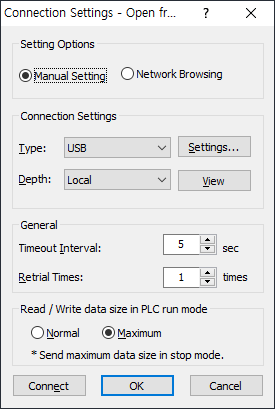

일단 cpue 라는 가장 싼 모델이라 usb로만 읽도록 되어있으니 아래와 같이 설정

그냥 장비를 쭈욱 추가해보는데

베이스 보드 위치에 따라서 주소가 중복되지 않게 할당되어 있고

장치에 연결된 주소가 늘었다 줄었다 할 뿐 프로그래머블 하게 장치별로 할당되는 건 아닌듯 하다.

아래는 16개짜리 장치 / 8개 짜리 장치를 등록했을때의 address map 이고

아래는 32개 / 16 / 16 / 16 / 8 / 8 / 8 8/ 16 개로 등록했을때의 address map

하나의 슬롯이라도 반드시 16비트만 볼 필요는 없는건가 싶다.

흐음.. bios에서 ipmi lan 쓰도록 하고 DHCP로 해놨고

USB 포트위에 있는 1개 짜리에 연결했는데 랜이 연결 안되었다고 하면..

설정이 문제인가, 랜이 실제로 작동안하는 케이블인가.. 으아아
