하드웨어/PLC (LSE)2022. 6. 10. 19:49



[링크 : https://www.ls-electric.com/ko/product/view/P01113]

[링크 : https://smart-factory-plc.tistory.com/250]





회사에서 책을 구매했는데, 묘하게.. 이거랑 내용이 비슷하다?

[링크 : http://www.kyobobook.co.kr/product/detailViewKor.laf?mallGb=KOR&ejkGb=KOR&barcode=9788927439523]

'하드웨어 > PLC (LSE)' 카테고리의 다른 글

lse plc 교육자료  (0) 2022.06.10
lse plc cpu 모듈 핫 스왑?  (0) 2022.05.16
lse plc chk 빨간불  (0) 2022.05.16
lse plc 작화(drawing) cpu internal 변수  (0) 2022.05.12
lse plc fenet  (0) 2022.05.11
lse xp builder xpe 확장자 열기 실패  (0) 2022.05.11
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 5. 16. 14:06

M.XCHG가 멀까 궁금해서 보는데(다른건 다 on인데 얘만 OFF라)

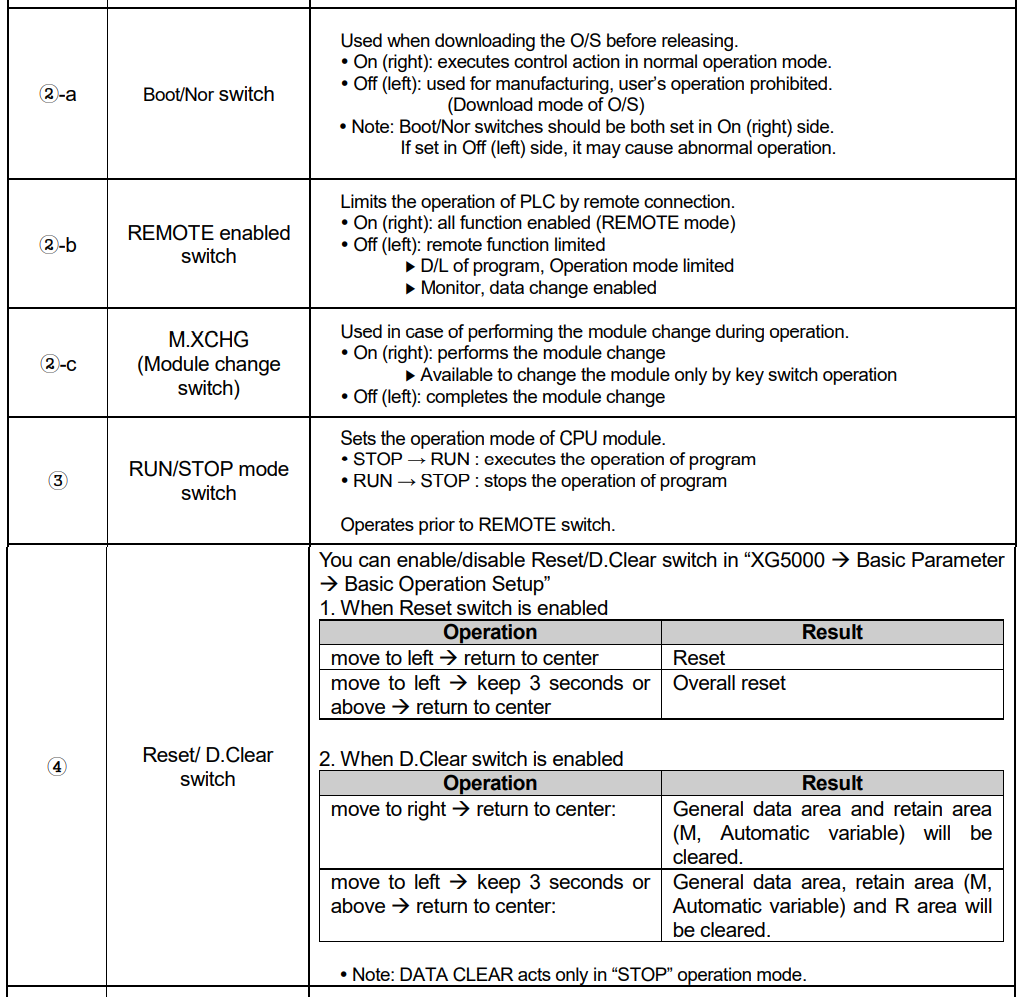

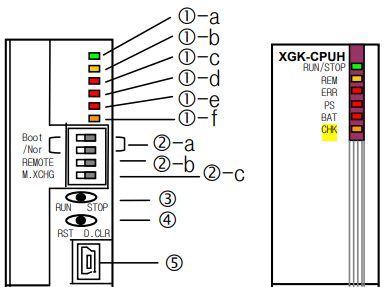

2-c M.XCHG (Module Change switch)

이걸 ON 해주고 모듈을 바꾸고 OFF 로 해주면 원복 되는 것 같은데, ON 해주면 CHK에 빨간색으로 불이 들어온다.

'하드웨어 > PLC (LSE)' 카테고리의 다른 글

lse plc 교육자료  (0) 2022.06.10
lse plc cpu 모듈 핫 스왑?  (0) 2022.05.16
lse plc chk 빨간불  (0) 2022.05.16
lse plc 작화(drawing) cpu internal 변수  (0) 2022.05.12
lse plc fenet  (0) 2022.05.11
lse xp builder xpe 확장자 열기 실패  (0) 2022.05.11
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 5. 16. 13:52

오늘의 교훈.

에러 메시지는 잘 읽어 보자.

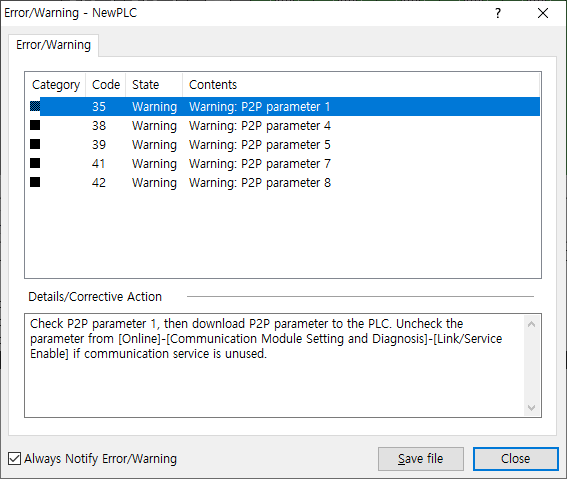

굽고 나서 자꾸 이런 에러가 발생하고, PLC 에서도 CHK에 빨간불이 들어오는데



CPU 모듈 메뉴얼에 의하면 아래와 같은 내용이라고 한다.

영어인데 알게 머람 -_-

 ON (Red): indicates the setting is different from standard setting
(Available to add/delete[clear] by parameter)
▶ In case that ‘Module change’ switch is set as ‘Module change’
▶ ‘In case of operating in ‘DEBUG mode’
▶ ‘Forced ON’ setting state
▶ In case that ‘fault mask’, ‘SKIP’ flag is set
▶ In case that Warning occurs during operation
▶ Extended base power error
 Blink: indicates in case arithmetic error occurs during Program Proceeding is set.
 OFF: indicates during operation by standard setting



아무튼 클릭하면 창이 사라지니(!) 스샷을 찍어서

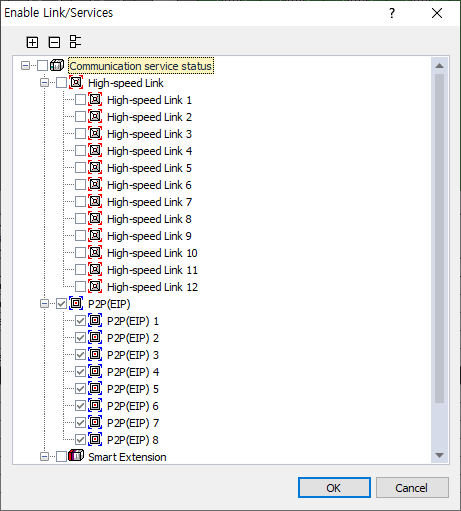

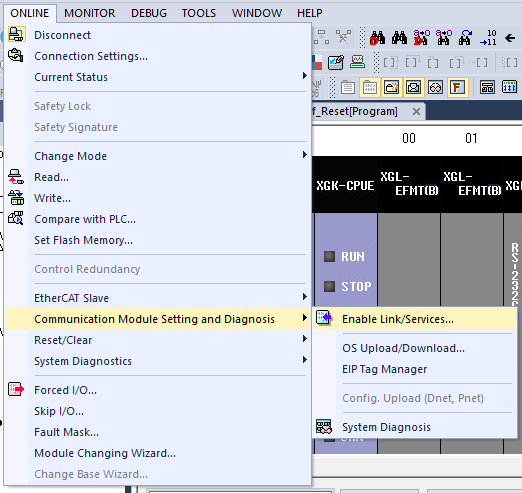

ONLINE - Communication Module Setting and Diagnosis - Link/Service Enable에 가라니까 가보는데



P2P (EIP)가 전부 Enable 되어있다.

래더쪽을 다 분석 완료한게 아니라, 잘은 몰라도 일단 저걸 꺼주고 나니 약간 긴 시간이 걸려서 write 하고나서

CHK에 불이 꺼지고 정상작동하게 된다.

'하드웨어 > PLC (LSE)' 카테고리의 다른 글

lse plc 교육자료  (0) 2022.06.10
lse plc cpu 모듈 핫 스왑?  (0) 2022.05.16
lse plc chk 빨간불  (0) 2022.05.16
lse plc 작화(drawing) cpu internal 변수  (0) 2022.05.12
lse plc fenet  (0) 2022.05.11
lse xp builder xpe 확장자 열기 실패  (0) 2022.05.11
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 5. 12. 11:12

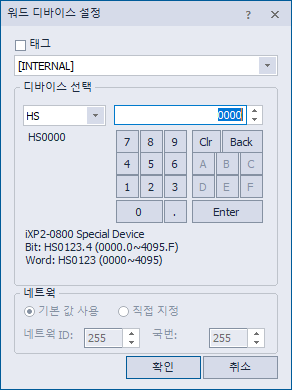

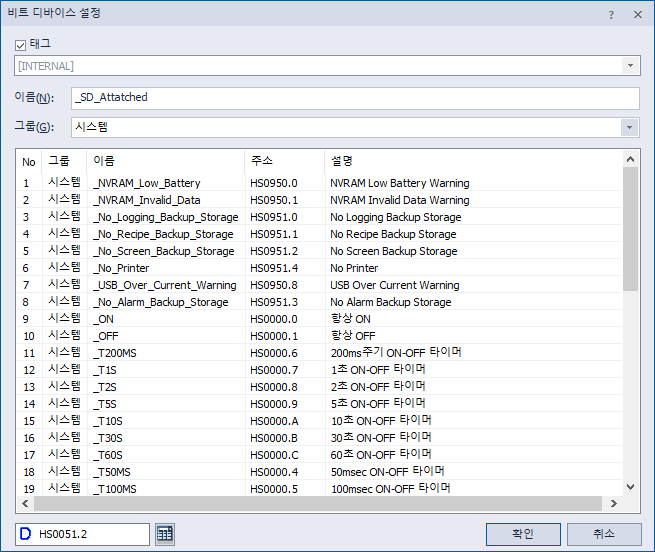

HMI가 없어서 임의로 대충 골라서 했는데, HMI의 내부 변수를 HS/HW/HK로 만들어 둔 듯 하다.

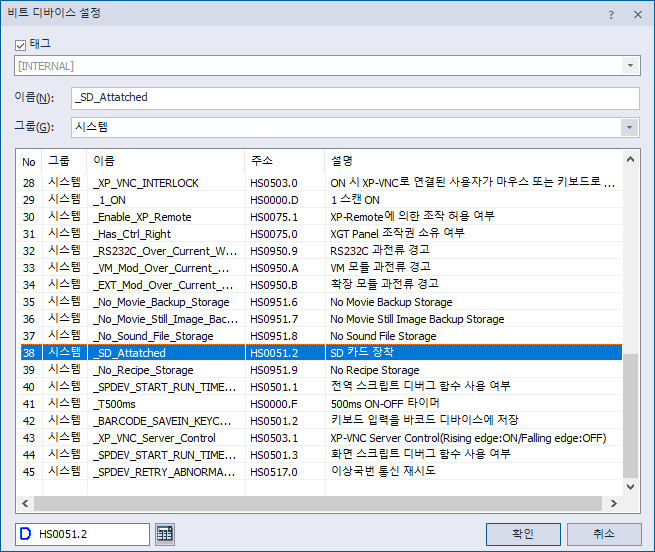

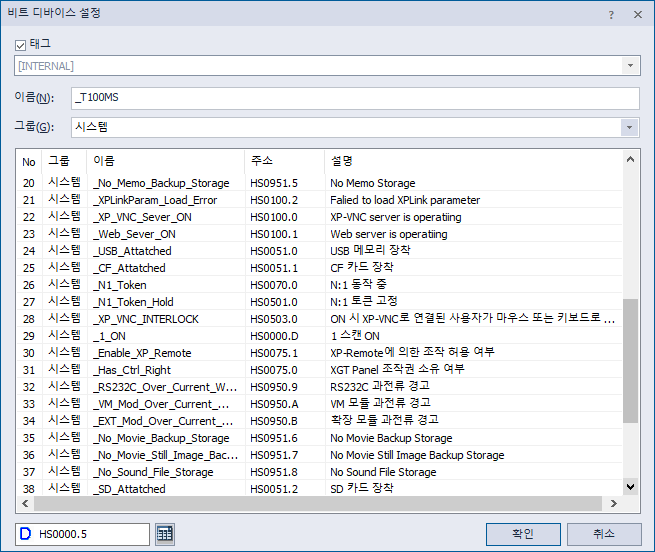

HS는 Special device

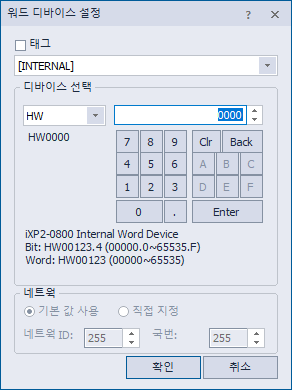

HW는 internal Word Device

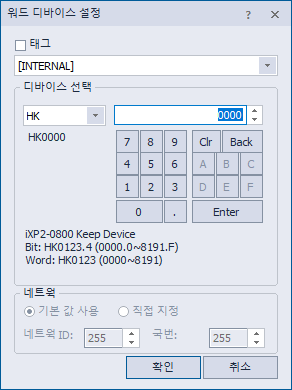

HK는 Keep device







+

HS는.. 약간 F 플래그 느낌이 나는것 같기도 하고?





'하드웨어 > PLC (LSE)' 카테고리의 다른 글

lse plc cpu 모듈 핫 스왑?  (0) 2022.05.16
lse plc chk 빨간불  (0) 2022.05.16
lse plc 작화(drawing) cpu internal 변수  (0) 2022.05.12
lse plc fenet  (0) 2022.05.11
lse xp builder xpe 확장자 열기 실패  (0) 2022.05.11
LSE PLC XGL-CH2B  (0) 2022.04.28
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 5. 11. 11:11

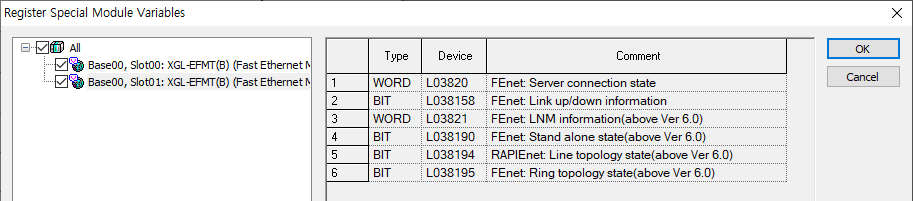

네트워크 장비를 PLC에서 어떻게 가지고 노나 싶었는데, L00000 번지대를 이용해서 제어를 하는 듯.





'하드웨어 > PLC (LSE)' 카테고리의 다른 글

lse plc chk 빨간불  (0) 2022.05.16
lse plc 작화(drawing) cpu internal 변수  (0) 2022.05.12
lse plc fenet  (0) 2022.05.11
lse xp builder xpe 확장자 열기 실패  (0) 2022.05.11
LSE PLC XGL-CH2B  (0) 2022.04.28
PLC not  (0) 2022.04.28
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 5. 11. 10:47

이런 드러운 그지 깽깽이들 -_-

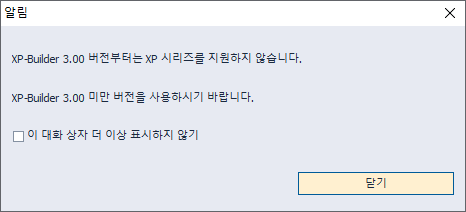

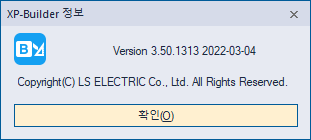

전달 받은 프로그램은 XPE 라서 XPD를 열수 있는 XP-Builder와는 호환되지 않는다.



'하드웨어 > PLC (LSE)' 카테고리의 다른 글

lse plc 작화(drawing) cpu internal 변수  (0) 2022.05.12
lse plc fenet  (0) 2022.05.11
lse xp builder xpe 확장자 열기 실패  (0) 2022.05.11
LSE PLC XGL-CH2B  (0) 2022.04.28
PLC not  (0) 2022.04.28
plc toggle  (0) 2022.04.28
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 4. 28. 15:37

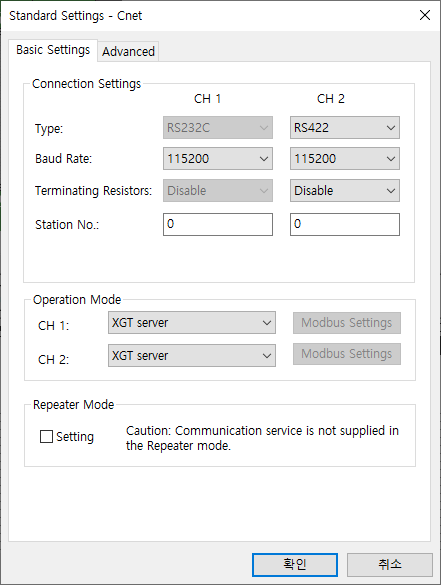

CH2B는 아래와 같이 설정되어 있는데

Operation Mode가 XGT Server로 되어서 CNET 패킷에 응답하도록 구성되어 있다.

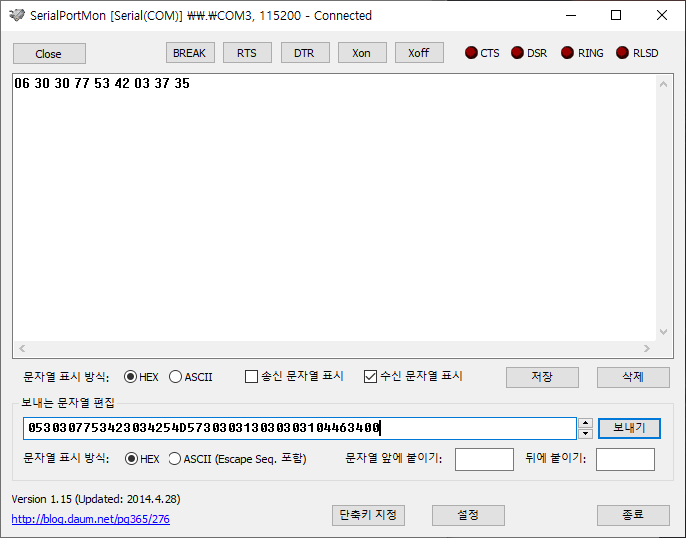

어디선가 주워온 패킷을 던지니 먼가 응답은 오는데

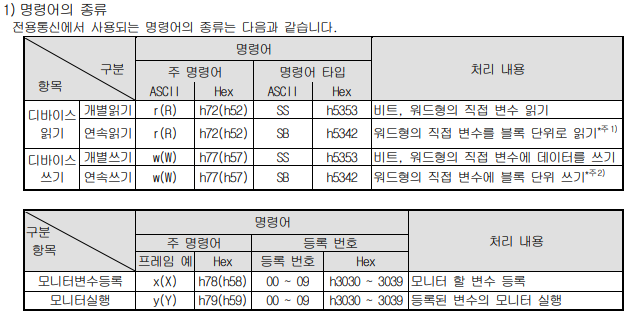

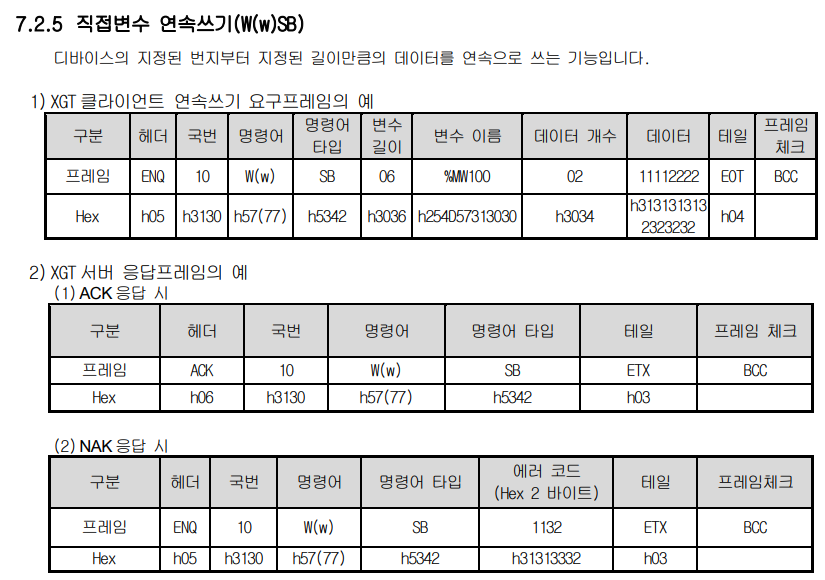

"XGT 프로토콜.pdf" 을 인터넷에서 뒤져서 내용을 맞춰보니



명령어에 0x77은 디바이스 쓰기, 명령어타입에 0x5342는 연속쓰기

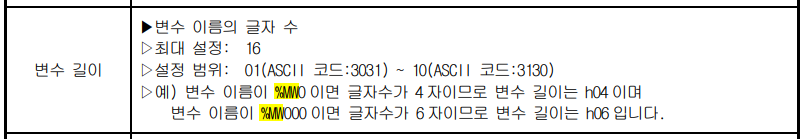

변수길이는 %MW0 가 맞는 것 같고

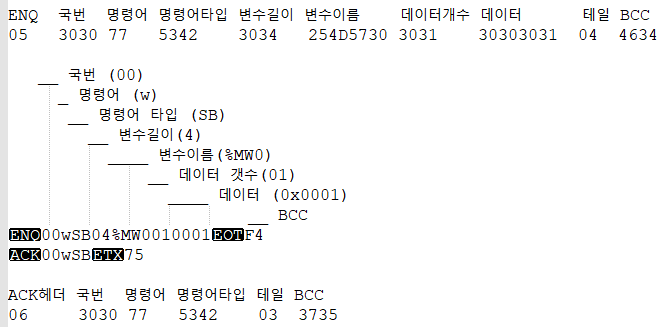

세부 파싱 내용은 아래와 같다.



BCC를 4634에서 4635로 보내니 응답 조차 없다.(BCC가 틀리면 무시)



'하드웨어 > PLC (LSE)' 카테고리의 다른 글

lse plc fenet  (0) 2022.05.11
lse xp builder xpe 확장자 열기 실패  (0) 2022.05.11
LSE PLC XGL-CH2B  (0) 2022.04.28
PLC not  (0) 2022.04.28
plc toggle  (0) 2022.04.28
PLC 변수(XGK)  (0) 2022.04.27
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 4. 28. 12:33

꼭 N자 처럼 생긴녀석이 있는데 그게 NOT 으로 처리되는 듯.

negate로 보이는게 contact와 coil에 각각 있네.

어느 녀석이 not으로 값을 뒤집어 주려나?





[링크 : https://crushtymks.com/ko/industrial-automation/1058-plc-ladder-logic-functions-for-electrical-engineers-beginners.html]

'하드웨어 > PLC (LSE)' 카테고리의 다른 글

lse xp builder xpe 확장자 열기 실패  (0) 2022.05.11
LSE PLC XGL-CH2B  (0) 2022.04.28
PLC not  (0) 2022.04.28
plc toggle  (0) 2022.04.28
PLC 변수(XGK)  (0) 2022.04.27
LSE PLC XG5000과 XP-Builder 시뮬레이션 연동하기  (0) 2022.04.22
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 4. 28. 08:20

FF 라는(flip-flop) 명령어가 가장 간결하고

다른 것들은 너무 길어서 취향은 아니긴한데..



[링크 : https://black-durumi.tistory.com/m/23]

[링크 : https://gisullab.com/tip/50868]





'하드웨어 > PLC (LSE)' 카테고리의 다른 글

LSE PLC XGL-CH2B  (0) 2022.04.28
PLC not  (0) 2022.04.28
plc toggle  (0) 2022.04.28
PLC 변수(XGK)  (0) 2022.04.27
LSE PLC XG5000과 XP-Builder 시뮬레이션 연동하기  (0) 2022.04.22
plc 모듈 제거 부팅  (0) 2022.03.23
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 4. 27. 17:17

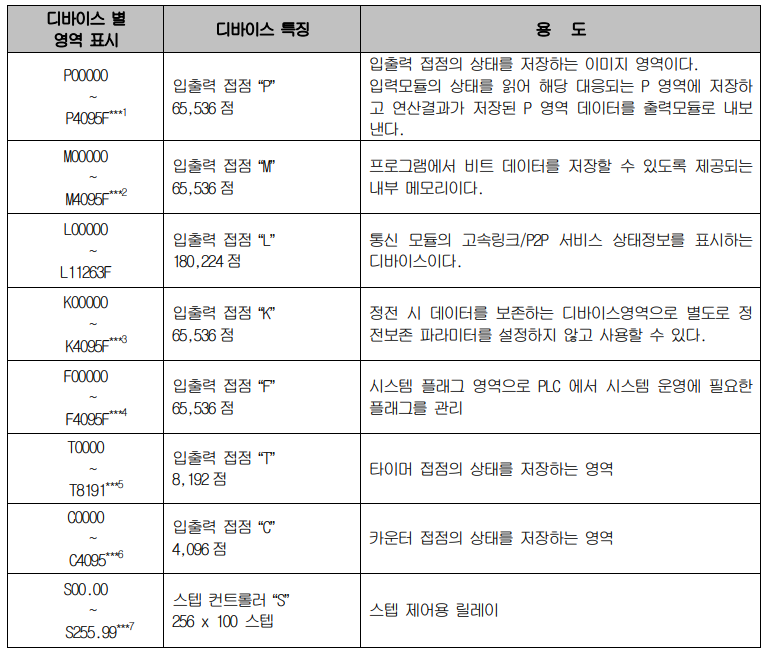

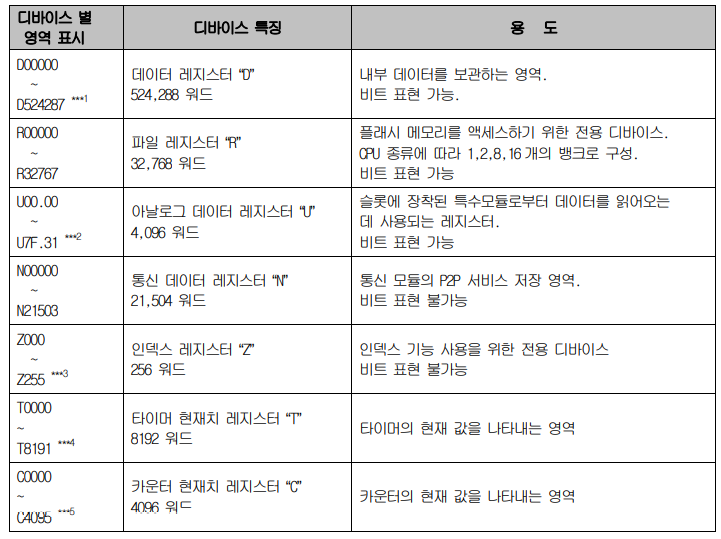

영역 | 워드주소(10진수,4자리) | 비트주소(16진수,1자리)



영역 - P / M / L / K / F / S 등..







사용설명서_XGK-CPU_국문_V2.3.pdf



[링크 : https://tech-e.tistory.com/10]

'하드웨어 > PLC (LSE)' 카테고리의 다른 글

PLC not  (0) 2022.04.28
plc toggle  (0) 2022.04.28
PLC 변수(XGK)  (0) 2022.04.27
LSE PLC XG5000과 XP-Builder 시뮬레이션 연동하기  (0) 2022.04.22
plc 모듈 제거 부팅  (0) 2022.03.23
QLight ST56LF 사용  (0) 2022.03.21
Posted by 구차니
