오늘의 교훈.

에러 메시지는 잘 읽어 보자.

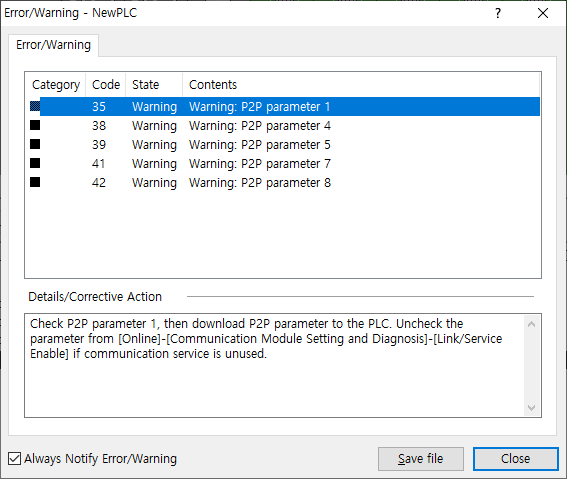

굽고 나서 자꾸 이런 에러가 발생하고, PLC 에서도 CHK에 빨간불이 들어오는데



CPU 모듈 메뉴얼에 의하면 아래와 같은 내용이라고 한다.

영어인데 알게 머람 -_-

 ON (Red): indicates the setting is different from standard setting
(Available to add/delete[clear] by parameter)
▶ In case that ‘Module change’ switch is set as ‘Module change’
▶ ‘In case of operating in ‘DEBUG mode’
▶ ‘Forced ON’ setting state
▶ In case that ‘fault mask’, ‘SKIP’ flag is set
▶ In case that Warning occurs during operation
▶ Extended base power error
 Blink: indicates in case arithmetic error occurs during Program Proceeding is set.
 OFF: indicates during operation by standard setting



아무튼 클릭하면 창이 사라지니(!) 스샷을 찍어서

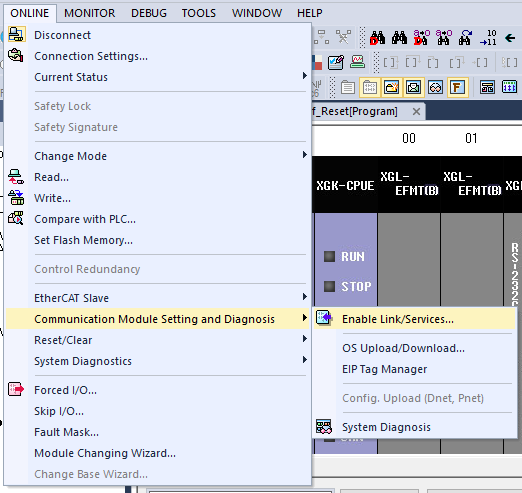

ONLINE - Communication Module Setting and Diagnosis - Link/Service Enable에 가라니까 가보는데

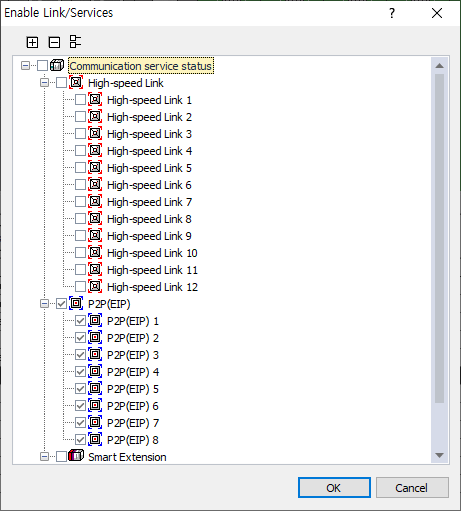

P2P (EIP)가 전부 Enable 되어있다.

래더쪽을 다 분석 완료한게 아니라, 잘은 몰라도 일단 저걸 꺼주고 나니 약간 긴 시간이 걸려서 write 하고나서

CHK에 불이 꺼지고 정상작동하게 된다.
