하드웨어/PLC (LSE)2022. 4. 28. 15:37

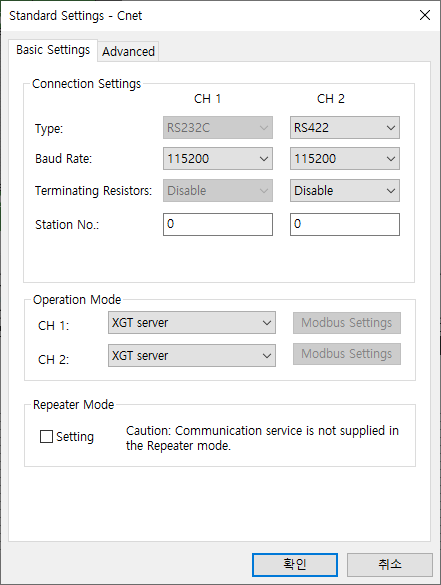

CH2B는 아래와 같이 설정되어 있는데

Operation Mode가 XGT Server로 되어서 CNET 패킷에 응답하도록 구성되어 있다.

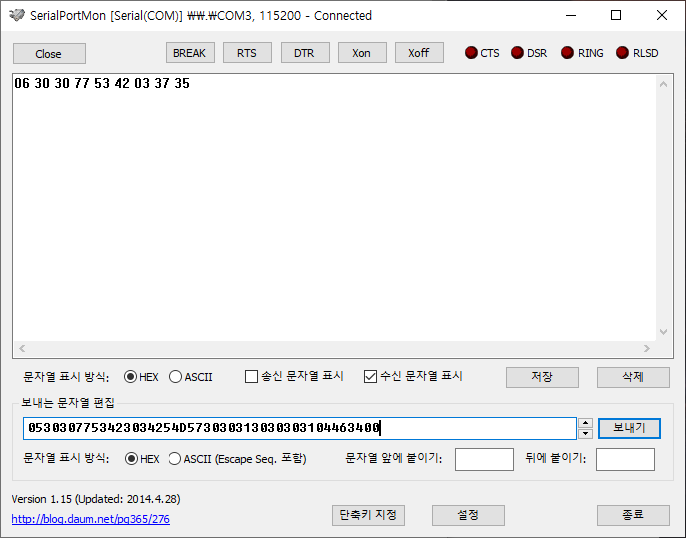

어디선가 주워온 패킷을 던지니 먼가 응답은 오는데

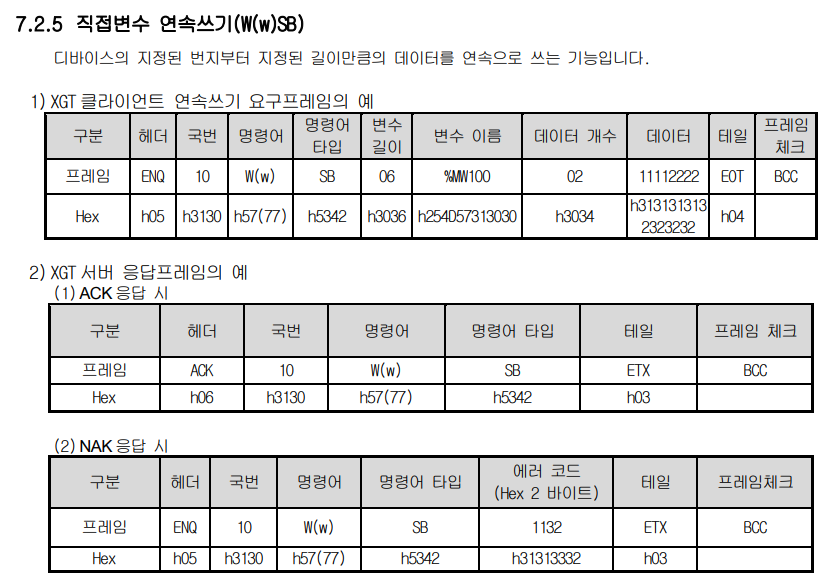

"XGT 프로토콜.pdf" 을 인터넷에서 뒤져서 내용을 맞춰보니

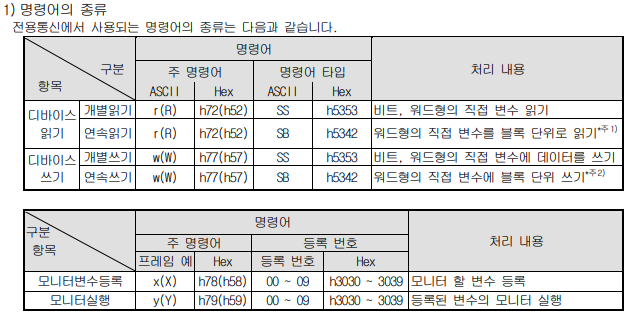

명령어에 0x77은 디바이스 쓰기, 명령어타입에 0x5342는 연속쓰기

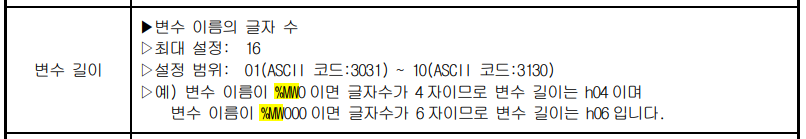

변수길이는 %MW0 가 맞는 것 같고

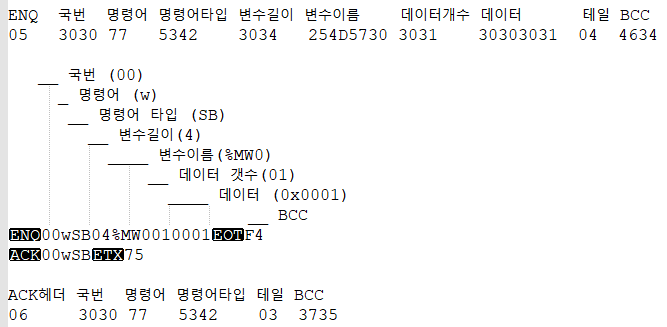

세부 파싱 내용은 아래와 같다.



BCC를 4634에서 4635로 보내니 응답 조차 없다.(BCC가 틀리면 무시)
