프로그램 사용/lvgl2026. 2. 3. 15:02

nxp gui guider for lvgl

lvgl 다국어 지원 검색하다가 걸려 나온 nxp 툴.

[링크 : https://www.nxp.com/design/design-center/software/development-software/gui-guider:GUI-GUIDER]



먼가.. 묘하게 squareline studio 느낌이 난다?

[링크 : https://www.nxp.com/docs/en/user-guide/GUI_Guider_User_Manual.pdf]

저작자표시 (새창열림)

'프로그램 사용 > lvgl' 카테고리의 다른 글

squareline studio / 애니메이션  (0) 2026.02.03
squareline studio / 화면전환  (0) 2026.02.03
lvgl perf mon  (0) 2026.02.03
ebike demo ui 구조 분석 - 속도 슬라이더 및 텍스트  (0) 2026.02.02
figma lvgl plugin  (0) 2026.02.02
Posted by 구차니
프로그램 사용/lvgl2026. 2. 3. 14:24

lvgl perf mon

매번 뜨길래 어떻게 끄나 찾아봄



In your lv_conf.h set this:

#define LV_USE_PERF_MONITOR 0

[링크 : https://forum.lvgl.io/t/remove-fps-and-cpu-display/11042]



lv_conf.h를 찾아보니 아래와 같이 선언되어있다.

/*------------------
 * STATUS MONITORING
 *------------------*/

/*1: Show CPU usage and FPS count
 * Requires `LV_USE_SYSMON = 1`*/
#define LV_USE_PERF_MONITOR 1
#if LV_USE_PERF_MONITOR
    #define LV_USE_PERF_MONITOR_POS LV_ALIGN_BOTTOM_RIGHT

    /*0: Displays performance data on the screen, 1: Prints performance data using log.*/
    #define LV_USE_PERF_MONITOR_LOG_MODE 0
#endif

/*1: Show the used memory and the memory fragmentation
 * Requires `LV_USE_BUILTIN_MALLOC = 1`
 * Requires `LV_USE_SYSMON = 1`*/
#define LV_USE_MEM_MONITOR 1
#if LV_USE_MEM_MONITOR
    #define LV_USE_MEM_MONITOR_POS LV_ALIGN_BOTTOM_LEFT
#endif
저작자표시 (새창열림)

'프로그램 사용 > lvgl' 카테고리의 다른 글

squareline studio / 화면전환  (0) 2026.02.03
nxp gui guider for lvgl  (0) 2026.02.03
ebike demo ui 구조 분석 - 속도 슬라이더 및 텍스트  (0) 2026.02.02
figma lvgl plugin  (0) 2026.02.02
eez studio  (0) 2026.02.02
Posted by 구차니
embeded/Cortex-M7 STM2026. 2. 3. 12:31

stm32f746g-disco with semtech sx1276 and lvgl

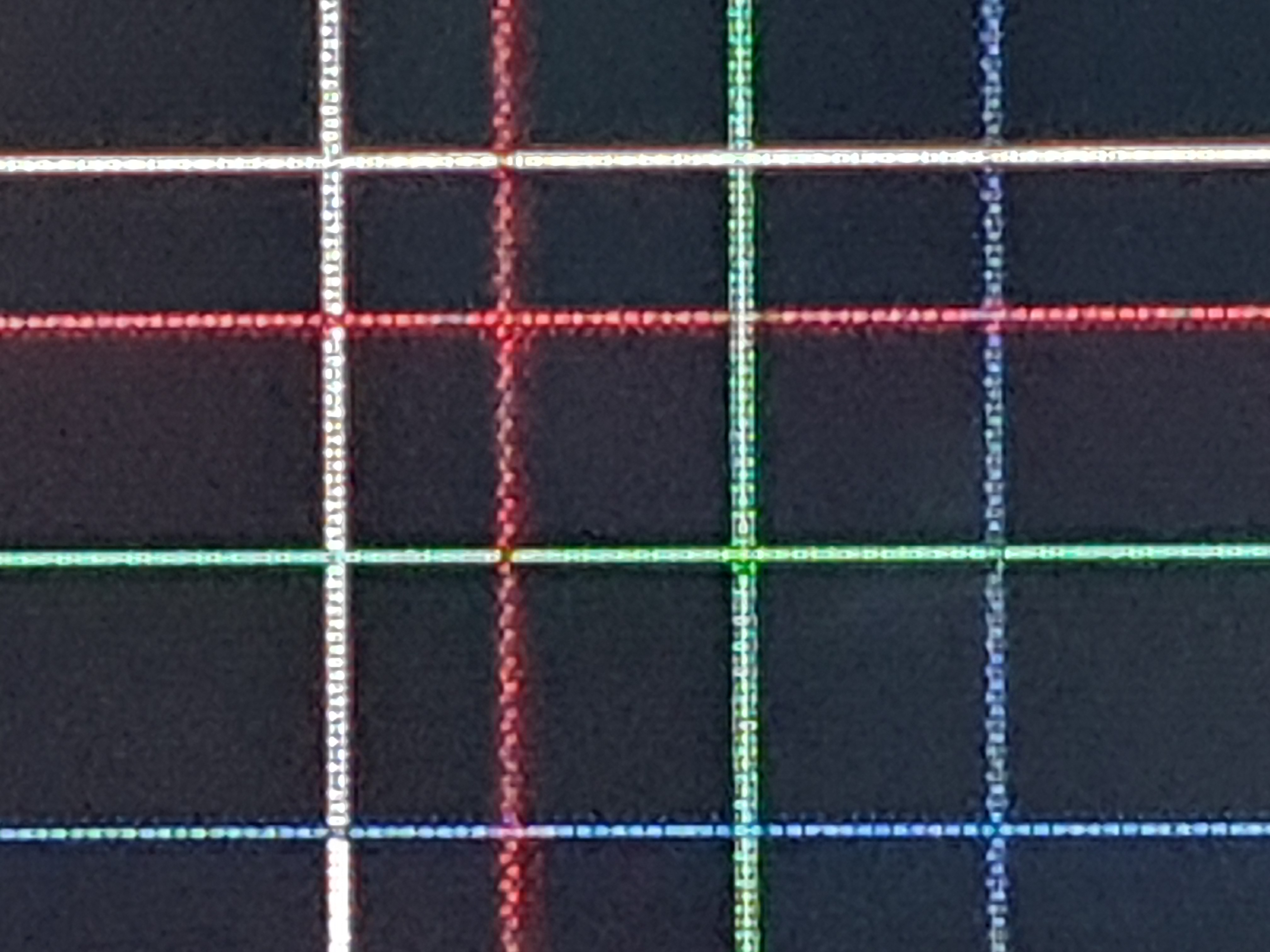

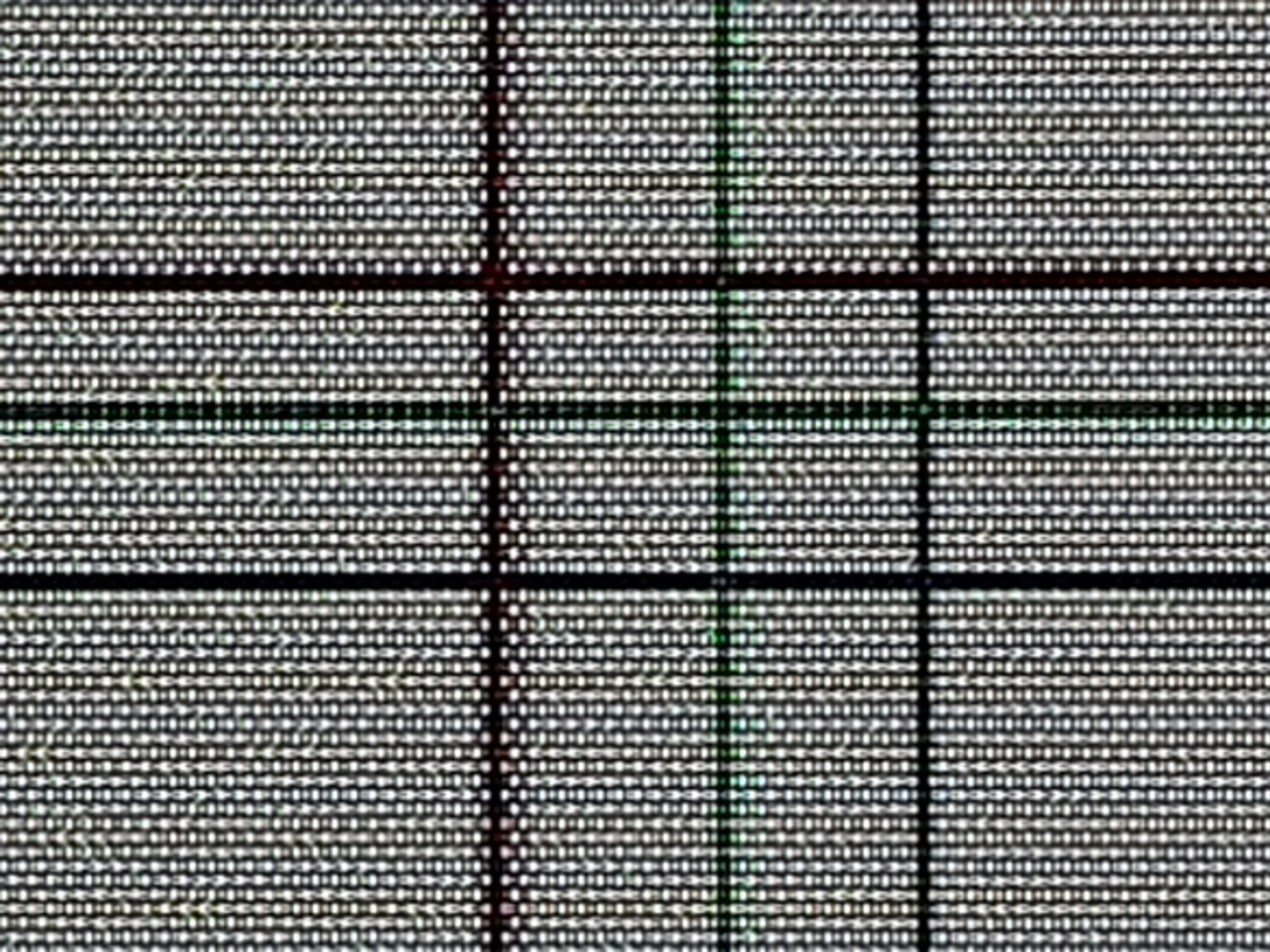

액정은 큰 거 치고는 해상도가 낮다.

그래도 PSP 해상도라고(!) 130,560 pixel 이고 320x240의 76,800 pixel 에 비하면 거의 2배에 가까운 나름(!) 고해상도다.

  • STM32F746NGH6 Arm® Cortex® core-based microcontroller with 1 Mbyte of Flash memory and 340 Kbytes of RAM, in BGA216 package
  • 4.3” RGB 480×272 color LCD-TFT with capacitive touch screen
  • Ethernet compliant with IEEE-802.3-2002
  • USB OTG HS
  • USB OTG FS
  • SAI audio codec
  • Two ST-MEMS digital microphones
  • 128-Mbit Quad-SPI Flash memory
  • 128-Mbit SDRAM (64 Mbits accessible)

[링크 : https://www.st.com/en/evaluation-tools/32f746gdiscovery.html]



이건 또 어떻게 살리냐..

[링크 : https://www.semtech.com/products/wireless-rf/lora-connect/sx1276mb1las]



일단 이거부터 빌드해서 넣어보자!

[링크 : https://github.com/lvgl/lv_port_stm32f746_disco]



응~ 에러

라는데 웃긴건 elf 파일이 생성되어 있다.

arm-none-eabi-gcc -o "lv_port_stm32f746_disco.elf" @"objects.list"   -mcpu=cortex-m7 -T"/home/falinux/work/src/lv_port_stm32f746_disco/LinkerScript.ld" --specs=nosys.specs -Wl,-Map="lv_port_stm32f746_disco.map" -Wl,--gc-sections -static --specs=nano.specs -mfpu=fpv5-sp-d16 -mfloat-abi=hard -mthumb -Wl,--start-group -lc -lm -Wl,--end-group
/opt/st/stm32cubeide_1.16.0/plugins/cohttp://m.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.12.3.rel1.linux64_1.0.200.202406132123/tools/bin/../lib/gcc/arm-none-eabi/12.3.1/../../../../arm-none-eabi/bin/ld: warning: /opt/st/stm32cubeide_1.16.0/plugins/cohttp://m.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.12.3.rel1.linux64_1.0.200.202406132123/tools/bin/../lib/gcc/arm-none-eabi/12.3.1/thumb/v7e-m+fp/hard/crtn.o: missing .note.GNU-stack section implies executable stack
/opt/st/stm32cubeide_1.16.0/plugins/cohttp://m.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.12.3.rel1.linux64_1.0.200.202406132123/tools/bin/../lib/gcc/arm-none-eabi/12.3.1/../../../../arm-none-eabi/bin/ld: NOTE: This behaviour is deprecated and will be removed in a future version of the linker
/opt/st/stm32cubeide_1.16.0/plugins/cohttp://m.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.12.3.rel1.linux64_1.0.200.202406132123/tools/bin/../lib/gcc/arm-none-eabi/12.3.1/../../../../arm-none-eabi/bin/ld: warning: lv_port_stm32f746_disco.elf has a LOAD segment with RWX permissions
Finished building target: lv_port_stm32f746_disco.elf

arm-none-eabi-size  lv_port_stm32f746_disco.elf
   text    data     bss     dec     hex filename
 617604    1064  204368  823036   c8efc lv_port_stm32f746_disco.elf
Finished building: default.size.stdout
arm-none-eabi-objdump -h -S lv_port_stm32f746_disco.elf  > "lv_port_stm32f746_disco.list"

arm-none-eabi-objcopy  -O binary lv_port_stm32f746_disco.elf  "lv_port_stm32f746_disco.bin"
Finished building: lv_port_stm32f746_disco.bin

Finished building: lv_port_stm32f746_disco.list


12:38:35 Build Failed. 1 errors, 2 warnings. (took 53s.960ms)



cortex-m7 이라 기대했는데 해상도 때문인가 느리다?!





저작자표시 (새창열림)

'embeded > Cortex-M7 STM' 카테고리의 다른 글

stm32h757 메모리(SRAM) 구조  (0) 2026.03.13
stm32f7 dual bank flash  (0) 2026.02.03
modbus rtu coil read  (0) 2024.10.10
stm32 __weak  (0) 2024.10.08
stm32 modbus  (0) 2024.09.26
Posted by 구차니
embeded/Cortex-M4 STM2026. 2. 3. 11:30

STM32F429I-DISC1 with lvgl

그냥 받아서 하니 잘된다.



git clone https://github.com/littlevgl/stm32f429_disco_no_os_sw4stm32.git --recurse-submodules

[링크 : https://github.com/lvgl/lv_port_stm32f429_disco]



회사에 굴러 다니던게 있었을 줄이야 -_-

[링크 : https://www.st.com/en/evaluation-tools/32f429idiscovery.html]



  • Core: Arm® 32-bit Cortex®-M4 CPU with FPU, Adaptive real-time accelerator (ART Accelerator™) allowing 0-wait state execution from flash memory, frequency up to 180 MHz, MPU, 225 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1), and DSP instructions
  • Memories
    • 512 bytes of OTP memory
    • Up to 2 MB of flash memory organized into two banks allowing read-while-write
    • Up to 256+4 KB of SRAM including 64 KB of CCM (core coupled memory) data RAM
    • Flexible external memory controller with up to 32-bit data bus: SRAM, PSRAM, SDRAM/LPSDR SDRAM, compact flash/NOR/NAND memories
  • LCD parallel interface, 8080/6800 modes
  • LCD-TFT controller with fully programmable resolution (total width up to 4096 pixels, total height up to 2048 lines and pixel clock up to 83 MHz)
  • Chrom-ART Accelerator™ for enhanced graphic content creation (DMA2D)

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f429zi.html]



그나저나 main 함수 엄청 단촐하다.

int main(void)
{

HAL_Init();

/* Configure the system clock to 180 MHz */
SystemClock_Config();

/*Start up indication*/
BSP_LED_Init(LED3);
uint32_t i;
for (i = 0; i < 8; i++) {
BSP_LED_Toggle(LED3);
HAL_Delay(50);
}

lv_init();

tft_init();
touchpad_init();

// lv_example_scroll_3();
// lv_example_chart_7();

lv_demo_widgets();

while (1)
{
HAL_Delay(3);
lv_task_handler();
}
}





빌드하니 생각외로 용량은 적게 나온다. 이미지는 어떻게 처리한거지?



저작자표시 (새창열림)

'embeded > Cortex-M4 STM' 카테고리의 다른 글

stm32g473 flash doubleword  (0) 2026.02.04
STM32G47x dual bank flash  (0) 2026.02.03
32F469IDISCOVERY with lvgl  (0) 2026.02.02
UM2195 audio streaming Expansion Package for STM32Cube  (0) 2026.01.05
stm32g4 cordic fmac  (0) 2025.11.28
Posted by 구차니
프로그램 사용/Version Control2026. 2. 3. 11:20

git submodule recursive

클론 시에 아래것들 까지 다 받으려면 아래와 같이 recurse-submodules를 주면되는데

$ git clone --recurse-submodules https://github.com/chaconinc/MainProject

[링크 : https://git-scm.com/book/ko/v2/Git-도구-서브모듈]



받고나서 서브모듈들을 받으려면 아래처럼 먼가 좀더 복잡해 진다.

git submodule update --init --recursive

[링크 : https://stackoverflow.com/questions/10168449/git-update-submodules-recursively]

[링크 : https://stackoverflow.com/questions/10168449/git-update-submodules-recursively]

저작자표시 (새창열림)

'프로그램 사용 > Version Control' 카테고리의 다른 글

git revert  (0) 2025.12.11
.gitconfig insteadof  (0) 2025.12.09
git master -> main branch  (0) 2025.05.22
git local branch, merge master  (0) 2025.01.16
git switch  (0) 2025.01.16
Posted by 구차니
프로그램 사용/lvgl2026. 2. 2. 22:37

ebike demo ui 구조 분석 - 속도 슬라이더 및 텍스트

BG1 빼고 다 끔



slider speed. 가장 궁금했던 녀석인데..



Name에는 공백은 언더바로 치환되어 변수로 설정된다.

width / height 값은 이미지의 원래 크기인데 X와Y는 왜 마이너스 값일까?



scroll의 scroll direction은 all / vertical / horizontal 이 있으나 방향에 영향을 미치지 못한다.

value 는 min ~ max 사이 값으로 현재 값이다. max를 넘는 값이 들어갈수도 있으나 max로 표현된다.





스타일 셋팅 이게 표현의 핵심인듯.



슬라이더를 보면 main / indicator / knob로 나뉘는데

main의 배경 투명도를 켜고 꺼보면 먼가 차이가 난다.



이미지 자체는 투명인데 배경을 설정하지 않으면 흰색이 그냥 표시되는건가?



indicator는 슬라이더 바의 표시될 영역이라고 하면 되려나

32라면 왼쪽으로 부터 32 만큼 찬 것을 표시해주고 혹은 하단에서 부터 1/3이 차는걸 표현해주는 녀석이다.



main과는 다르게 indicator의 경우 표시되는 영역인 1/3 하단 영역에 대한 투명도가 사라진다.



knob는 손잡이 인데, 슬라이더의 중앙이라고 해야하나? 말 그대로 손잡이를 그려주는데

이 디자인에서는 노브가 없는 디자인이기에 투명하게 설정해서 손잡이를 지운다.





심심해서 slider 추가하고 가로 세로 비율을 다르게 했더니 비율에 따라 슬라이더 방향이 바뀐다. 이게 머야 -_-



35에서 50 으로 하니 옆으로 찬다.



이벤트는 연계되는 상황에 대해서 어떻게 할지인데

trigger 가 value_changed 이고

어떻게 보면 슬라이더 값이 바뀔때 event2로 speed_number_2와



speed_number_1의 값을 바꾸도록 한다.



이벤트는 제법 여러가지가 있는데

key_right 부터 short / long click 등 엄청 여러가지 이벤트가 존재한다.



위에서 이벤트로 걸린건 아래의 숫자 속도인데

글씨를 두번 써서 그림자 효과라.. 그럼 포트에서 자체적으로 그림자를 지원안하는건가?



저작자표시 (새창열림)

'프로그램 사용 > lvgl' 카테고리의 다른 글

nxp gui guider for lvgl  (0) 2026.02.03
lvgl perf mon  (0) 2026.02.03
figma lvgl plugin  (0) 2026.02.02
eez studio  (0) 2026.02.02
esp32 lvgl benchmark  (0) 2026.02.02
Posted by 구차니
프로그램 사용/lvgl2026. 2. 2. 19:50

figma lvgl plugin

피그마를 쓰는법 익혀야 하나.. 고민이네

일단은~ lvgl pro용 외에

[링크 : https://www.figma.com/ko-kr/community/plugin/1362005814860504095/figma-to-lvgl]



squreline 용 플러그인도 발견

[링크 : https://www.figma.com/ko-kr/community/plugin/1578047295955007191/figma-to-squareline-vision]





저작자표시 (새창열림)

'프로그램 사용 > lvgl' 카테고리의 다른 글

lvgl perf mon  (0) 2026.02.03
ebike demo ui 구조 분석 - 속도 슬라이더 및 텍스트  (0) 2026.02.02
eez studio  (0) 2026.02.02
esp32 lvgl benchmark  (0) 2026.02.02
esp32 lvgl 소스 코드 따라가기  (0) 2026.01.28
Posted by 구차니
프로그램 사용/lvgl2026. 2. 2. 19:50

eez studio

figma용 lvgl 플러그인 찾다가 발견한 다른 오픈소스 프로그램

[링크 : https://www.envox.eu/studio/studio-introduction/]

[링크 : https://m.blog.naver.com/alfee0/224110418959]



그나저나 squareline studio 와는 결별하고 따로 만들었다는데

댓글들 보고 있노라니 lvgl8.x 까지 squareline studio에서 지원하고 9.x대는 안했다 이런 이야기도 있고

불안정하다 별별 이야기가 있는데.. 어찌되려나?

[링크 : https://forum.lvgl.io/t/lvgl-ends-its-collaboration-with-squareline-studio/14638/13?page=4]

저작자표시 (새창열림)

'프로그램 사용 > lvgl' 카테고리의 다른 글

ebike demo ui 구조 분석 - 속도 슬라이더 및 텍스트  (0) 2026.02.02
figma lvgl plugin  (0) 2026.02.02
esp32 lvgl benchmark  (0) 2026.02.02
esp32 lvgl 소스 코드 따라가기  (0) 2026.01.28
squartline studio 설치  (0) 2026.01.28
Posted by 구차니
embeded/Cortex-M4 STM2026. 2. 2. 17:55

32F469IDISCOVERY with lvgl

곧 다뤄보게 될 예정.

STM32F469 high-performance MCUs with ARM®Cortex®-M4 core and Chrom-ART Accelerator™
4 inches 800x480 pixel TFT color LCD with MIPI DSI interface and capacitive touch screen

[링크 : https://www.st.com/en/evaluation-tools/32f469idiscovery.html#overview]



spi가 아니라 dsi 라서 걱정했는데 다행히(!) 누군가가 benchmark 포팅해서 올려놔서 좀 날로 먹을수 있을 듯.

[링크 : https://github.com/lvgl/lv_port_stm32f469_disco/tree/master]

저작자표시 (새창열림)

'embeded > Cortex-M4 STM' 카테고리의 다른 글

STM32G47x dual bank flash  (0) 2026.02.03
STM32F429I-DISC1 with lvgl  (0) 2026.02.03
UM2195 audio streaming Expansion Package for STM32Cube  (0) 2026.01.05
stm32g4 cordic fmac  (0) 2025.11.28
STM32CubeProgrammer / uart / parity  (0) 2025.11.28
Posted by 구차니
프로그램 사용/lvgl2026. 2. 2. 17:30

esp32 lvgl benchmark

새롭게 빌드한걸 어떻게 넣어야 하나 이런거 고민하고 있었는데

그전에 소스를 보다보니 benchmark가 있어서 실행해보려고 꼼지락 꼼지락.



5_35_LVGL_Full_Test-S024/components/lv_examples/lv_examples/lv_examples.h

한줄 추가

#define LV_USE_DEMO_BENCHMARK   1



5_35_LVGL_Full_Test-S024/main/main.c

두 줄 추가, 두 줄 삭제

// #include "lv_examples/src/lv_demo_widgets/lv_demo_widgets.h"
#include "lv_examples/src/lv_demo_benchmark/lv_demo_benchmark.h"



// lv_demo_widgets();
lv_demo_benchmark();

    while (1) {
vTaskDelay(1);
// 尝试锁定信号量，如果成功，请调用lvgl的东西
if (xSemaphoreTake(xGuiSemaphore, (TickType_t)10) == pdTRUE) {
            lv_task_handler();
            xSemaphoreGive(xGuiSemaphore);  // 释放信号量
        }
    }
    vTaskDelete(NULL);      // 删除任务



위에는 50 fps 라는데 아래는 33fps가 나온다. 멀 믿어야 하나 -_-?

저작자표시 (새창열림)

'프로그램 사용 > lvgl' 카테고리의 다른 글

figma lvgl plugin  (0) 2026.02.02
eez studio  (0) 2026.02.02
esp32 lvgl 소스 코드 따라가기  (0) 2026.01.28
squartline studio 설치  (0) 2026.01.28
lvgl pro + figma vs square line studio  (0) 2026.01.28
Posted by 구차니
