xournal 설치하려고 하는데 xournal++과 Mobile이 발견!

많이 쓴 건 아니지만(한 1분? ㅋㅋ)

2760p 모니터는 wacom의 2손가락 터치 + EMR 방식 펜 을 지원하는데

xournal에서는 제공하지 않던 핑거 줌 인/아웃을 지원한다!!

이 것 만으로도 충분히 xournal을 대체할 수 있을 듯 하다.

추가로 이전 버전에서는 버그였는지 ini 파일 설정에서 나오지 않던 펜 굵기 등이 메뉴에서 정상적으로 추가되었고

(매우 가늠 수준은 ini 에서만 설정이 가능했음)

버그로 생각되던 설정사항이 저장되지 않던 문제도 수정된 것으로 보인다.

왼쪽의 사이드 바는 목차가 있긴한데 펜으로 쓸때도 적용이 가능한진 모르겠지만

PDF annotation 기능으로는 쓸만할 것으로 보인다.

다만 PDF 를 drag&drop 으로 해당 pdf 어노테이션 하면 더 좋았을 텐데

그점은 xournal이나 xournal++ 이나 둘 다 안되니 상관없나..

+

조금 더 써보니 선택영역에 대한 정비율 확대/축소가 기본값이라 더 좋다.

정비율이 아닐때는 좌/하 이렇게 두번 해주어야 하지만, 정비율을 더 많이 쓰니 나에게는 유리한 듯.

+

저장시에 xopp 라는 확장자로만 저장이 가능하다.

xournal의 xoj를 불러올수는 있지만 그 포맷으로 저장을 못하는건 좀 뼈아프다.

ctrl + E,F 로 선택영역

ctrl + E,D 로 문서 전체 서식 적용이 가능하다.

[링크 : https://stackoverflow.com/questions/5755942/how-do-you-auto-format-code-in-visual-studio]

하단의 메뉴에서 선택하면 잘 된다.

근데.. 조금 귀찮네?

[링크 : https://forums.virtualbox.org/viewtopic.php?f=8&t=48624]

딸래미가 USB를 걲어 버리는 바람에 벌어져서 겸사겸사 열어봄

왼쪽의 FC0012 칩과 오른쪽의 RTL2832U

그런데 COFDM은 또 멀까..?

DVB-T COFDM demodulator

[링크 : https://www.realtek.com/en/products/communications-network-ics/item/rtl2832u]

3.2MSPS
87.8 ~ 89.1 ~ 90.4

1.4MSPS
88.5 ~ 89.1 ~ 89.7

샘플링이 높을수록 한번에 볼 수 있는 주파수가 넓어지는데 왜지?

그리고 1.4MSPS로는 노이즈가 들리는데 3.2MSPS에서는 완전 산뜻하게 들린다.

무슨 차이일까?

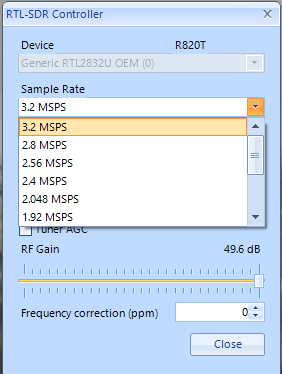

Sample Rate

2.048MSPS나 2.4MSPS 추천

Sampling Mode

Quadrature sampling 사용. direct sampling(Q/I)는 RTL-SDR이 지원해야 함

I branch는 소리가 안들리던데 Q는 그래도 먼가 조금 들리는 느낌(FM)

Offset Tuning

E4000/FC0012/FC0013 튜너에서 유용함. 스펙트럼 중심의 커다른 스파이크를 제거함

(700MHz 이후에 보면 중심 주파수에서 dB가 높게 뜨는데 그런 문제를 잡아줌(on->off 로 하면 이렇게 신호가 바뀜)

Correct IQ를 하면 Offset Tuning을 켠것과 같은 효과가 난다고 하는데 Offset Tuning을 켜놓은채라 그런가 티가 안난다.

ON이 기본값이고 R820T/R8202T 칩셋을 사용할 경우 중심 스파이크를 약간 제거한다고(그래서 난 효과가 없는 듯)

[링크 : https://www.rtl-sdr.com/sdrsharp-users-guide/]

1. 왜 중심주파수가 아니라 다른 주파수에서 잡아야 나오는가

2. 900MHz까지 되는데 800 정도 부터는 중심 주파수에 신호가 강하게 들어오는 것 처럼 보인다. 왜일까?

3. 250KHz  대역보다 크게 할 순 없는건가(sdr#, M 단위의 대역폭을 들어보고 싶은데)

4. 정 간격으로 강한 신호가 보이는 건 왜일까? (FFT 특성인가?)

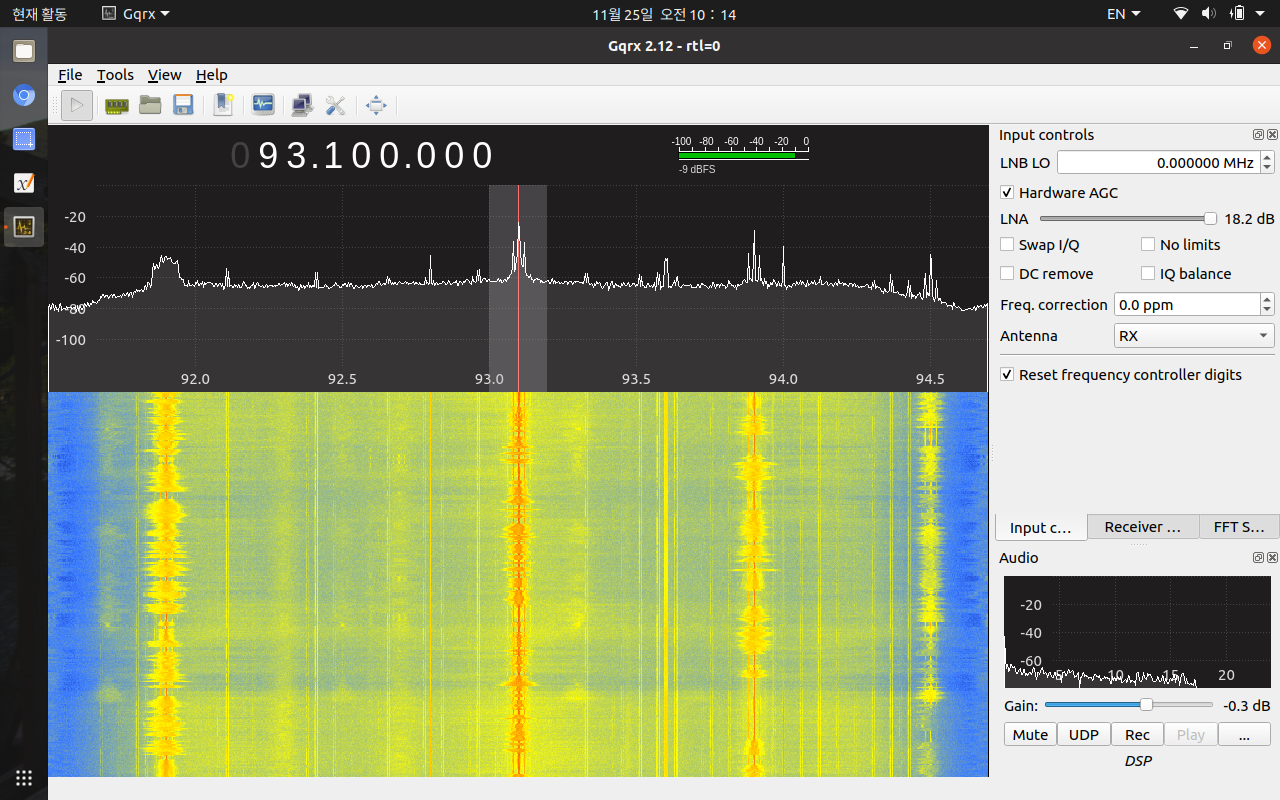

아무튼.. 중심 주파수에 연연하지 않고 대역내에서 잡아서 듣는

gqrx 방식도 처음에는 불편했으나 나중에는 나쁘지 않다는 생각이 든다.

(확실하진 않으나 오히려 노이즈가 덜 끼는 느낌?)

+

90.7MHz에 대해서 89.7을 중심으로 잡았을 경우

90.7로 갔을 경우. 소리도 거의 나지 않는다(노이즈가 너무 심해서..)

+ 4번

89.1MHz 에서 잡아놨는데 앞의 88.5 88.8에서도 뜬다. 0.3MHz 씩 깎이면서 잡히네.. 머지?

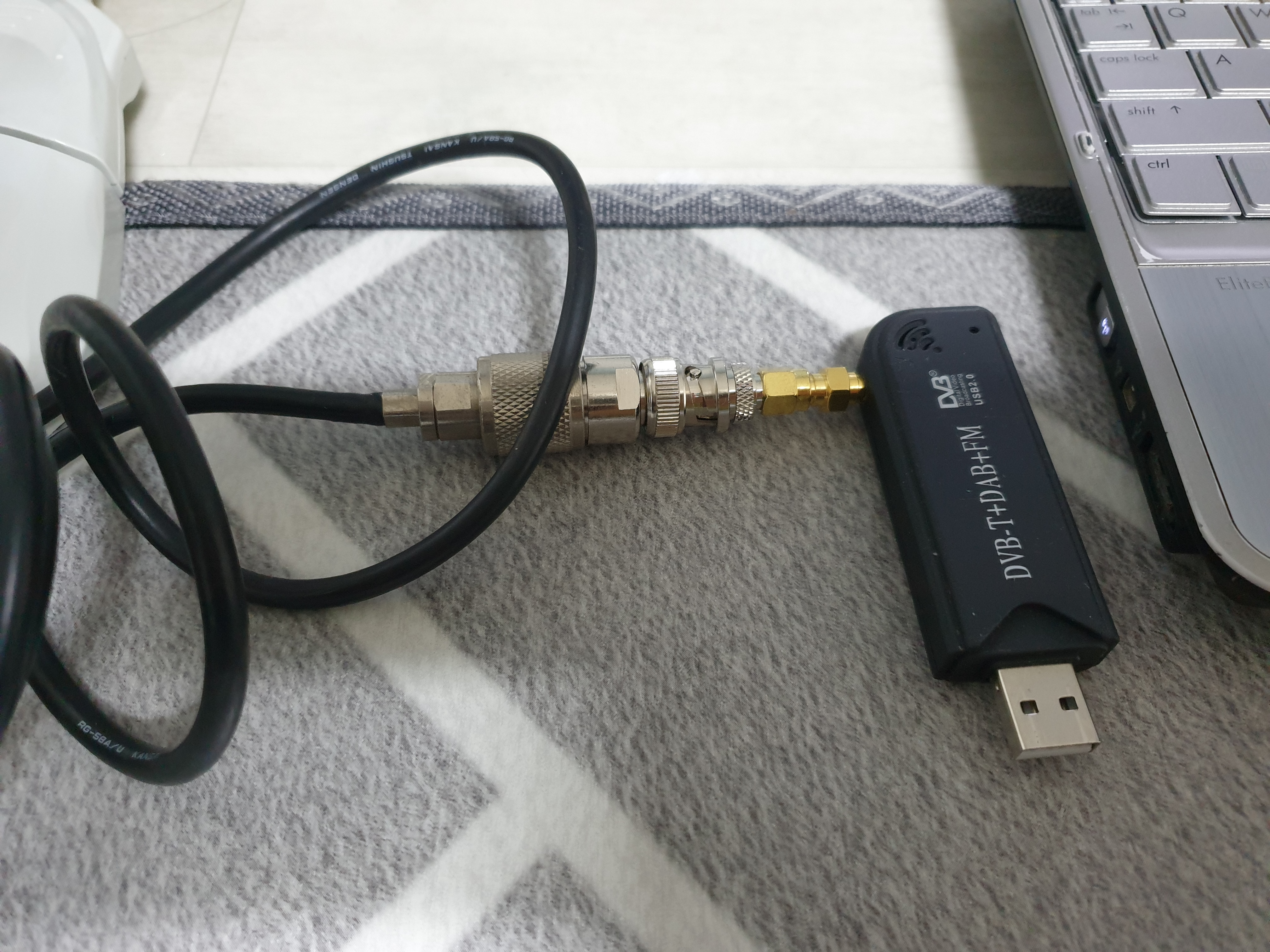

자석 부착식 보다는 그냥.. 라디오 안테나 같은데 난 좀더 정감이 가네?

최대로 뽑이면 이정도

쭈욱 보는데

29.7MHz 근처에서 산업 및 공공용 무선설비용 주파수가 있다고 하고

742.5MHz / 854MHz 에서 머가 나오긴 한데 용도를 모르겠다.

RTL-SDR source / FM Demod / Audio Sink

세 개 모듈로 일단 소리내는건 성공!

fft나 gain 조정 슬라이드바를 해보면 될 듯?

[링크 : https://wiki.gnuradio.org/index.php/Guided_Tutorial_Hardware_Considerations]

[링크 : https://wiki.gnuradio.org/index.php/File:RTLSDR_receive_fg.png]

[링크 : https://www.instructables.com/id/RTL-SDR-FM-radio-receiver-with-GNU-Radio-Companion/]

  [링크 : https://www.rtl-sdr.com/tutorial-creating-fm-receiver-gnuradio-rtl-sdr/]

+

[링크 : https://wiki.gnuradio.org/index.php/FFT]

12A 채널을 잡았는데 bandwidth가 꽤나 넓은 듯?

주파수 대역이 204.512MHz~206.048MHz 니까 1.5MHz 대역..

gqrx나 sdr# 에서는 250KHz 정도가 한계던데.. 더 못 넓히나?

그리고.. 신호가 엄청 약하다.

처음에는 그냥 노이즈네.. 싶었는데 아래 스펙트럼(?) 그래프 보니 딱 잘리는게 눈에 보이네

13A 채널을 가보았더니 신호가 없긴하다?
