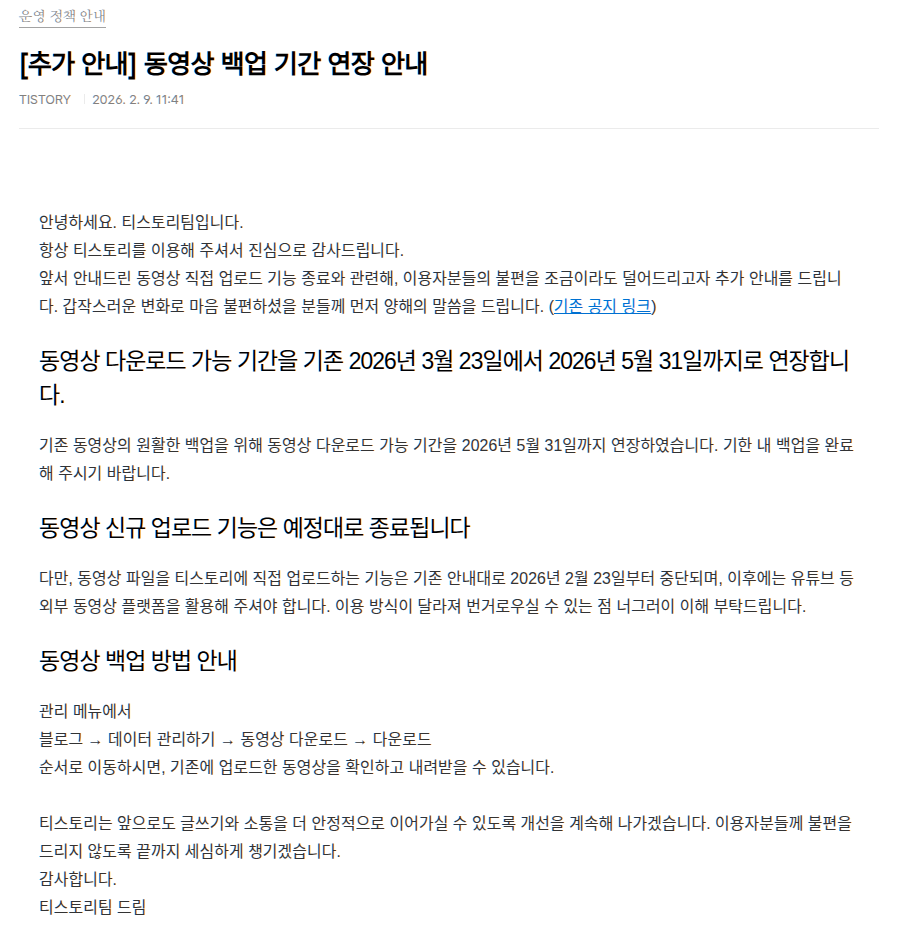

티스토리 동영상 삭제 기간 연장

이메일이 와서 확인 ㄱㄱ



신규 업로드는 예정대로 종료

백업만 3월 23일에서 5월 31일로 약 2달 연장

그렇다고 해서 편의를 위해 백업을 한번에 받게 한다거나 하는 개선도 없음. -_-

[링크 : https://notice.tistory.com/2697]

저작자표시 (새창열림)

'개소리 왈왈 > 블로그' 카테고리의 다른 글

요즘 방문자 추세 변화  (0) 2026.02.11
티스토리 동영상 관련 공지  (5) 2026.01.26
도메인 연장비용 인상  (4) 2025.12.11
중고나라 계정도용 피싱시도 방어  (0) 2025.12.09
x도 털렸나..  (0) 2025.12.07
Posted by 구차니
개소리 왈왈/블로그2026. 2. 11. 11:11

요즘 방문자 추세 변화

원래 월~금 활발하고 토/일은 방문자가 거의 없었는데

오히려 화요일이 더 없는 신기한 현상이 발견!

주말에도 일하나..?

저작자표시 (새창열림)

'개소리 왈왈 > 블로그' 카테고리의 다른 글

티스토리 동영상 삭제 기간 연장  (0) 2026.02.11
티스토리 동영상 관련 공지  (5) 2026.01.26
도메인 연장비용 인상  (4) 2025.12.11
중고나라 계정도용 피싱시도 방어  (0) 2025.12.09
x도 털렸나..  (0) 2025.12.07
Posted by 구차니
프로그램 사용/lvgl2026. 2. 10. 23:13

squareline studio export

export 메뉴에는 크게 두 가지가 존재한다.



create template project로 하면 상위 디렉토리가 좀 많이 생기고

그 안에  esp-idf용 sdkconfig 파일까지 생성된다(다르게 말하면 프로젝트 생성시 개발할 타겟 보드를 잘 설정해야 한다는 의미)



export ui files 하면

create template project에서 생성된 ui 디렉토리 하위의 내용과 동일한 것 같다(diff까진 안해봐서..)

저작자표시 (새창열림)

'프로그램 사용 > lvgl' 카테고리의 다른 글

squareline studio 보드설정  (0) 2026.02.10
lvgl simulator  (0) 2026.02.10
squareline studio / 애니메이션  (0) 2026.02.03
squareline studio / 화면전환  (0) 2026.02.03
nxp gui guider for lvgl  (0) 2026.02.03
Posted by 구차니
프로그램 사용/lvgl2026. 2. 10. 23:08

squareline studio 보드설정

아무생각 없이 export 했다가 sdkconfig보고 기겁을 해서(esp32-s3를 난 설정한적이 없는데!)

부랴부랴 설정이 변경한지 메뉴를 뒤져보니 proejct settings 발견



창은 창인데 f4로 안닫히고, esc로도 안닫히는 나쁜 창!

아무튼 board properfies에 esp-s3 이런식으로 되어있었나 보다.



esp32-wroom-32 쓰는 중인데 아마 얘가 esp wrover 칩일꺼라 이거면 될거 같은데

version 1.0.0을 택하면 LVGLdl 8.3.11만 가능해지고



version 2.0.0을 택하면 LVGLdl 9.1.0만 가능해진다.



7점대는 완전 구조가 다르다고는 하는데.. 8.3.11이 아니면 약간 낮은 버전에서는 쓰기 힘들려나?

그럼 9.x랑 8.x도 구조가 많이 다른가?

저작자표시 (새창열림)

'프로그램 사용 > lvgl' 카테고리의 다른 글

squareline studio export  (0) 2026.02.10
lvgl simulator  (0) 2026.02.10
squareline studio / 애니메이션  (0) 2026.02.03
squareline studio / 화면전환  (0) 2026.02.03
nxp gui guider for lvgl  (0) 2026.02.03
Posted by 구차니
embeded/esp322026. 2. 10. 23:01

esp component 와 idf.py create-project-from-example

idf.py 보다보니 예제로 부터 바로 생성하는게 있어서 시도!

C:\src\esp>idf.py create-project-from-example --help
Usage: idf.py create-project-from-example [OPTIONS] EXAMPLE

  Create a project from an example in the ESP Component Registry.

  You can specify EXAMPLE in the format like: namespace/name=1.0.0:example

  where "=1.0.0" is a version specification.

  An example command:

  idf.py create-project-from-example example/cmp^3.3.8:cmp_ex

  Namespace and version are optional in the EXAMPLE argument.

Options:
  -C, --project-dir PATH          Project directory.
  --profile, --service-profile TEXT
                                  Specifies the profile to use for this command. By default profile named "default"
                                  will be used. Alias "--service-profile" is deprecated and will be removed. The
                                  default value can be set with the IDF_COMPONENT_PROFILE environment variable.
  -p, --path TEXT                 Set the path for the new project. The project will be created directly in the given
                                  folder if it does not contain anything
  --help                          Show this message and exit.

[링크 : https://components.espressif.com/components/example/cmp/versions/3.3.9~1/readme]



안이.. 예제는 ^ 로 버전하라면서 왜 =로 해야해?!?!?!?

C:\src\esp>idf.py create-project-from-example example/cmp=3.3.9:cmp_ex
Executing action: create-project-from-example
Example "cmp_ex" successfully downloaded to C:\src\esp\cmp_ex
Done



C:\src\esp\cmp_ex>idf.py build
Executing action: all (aliases: build)
Running cmake in directory C:\src\esp\cmp_ex\build
Executing "cmake -G Ninja -DPYTHON_DEPS_CHECKED=1 -DPYTHON=C:\Espressif\python_env\idf5.3_py3.11_env\Scripts\python.exe -DESP_PLATFORM=1 -DCCACHE_ENABLE=1 C:\src\esp\cmp_ex"...
-- IDF_TARGET not set, using default target: esp32
-- Found Git: C:/Espressif/tools/idf-git/2.44.0/cmd/git.exe (found version "2.44.0.windows.1")
-- ccache will be used for faster recompilation
-- The C compiler identification is GNU 13.2.0
-- The CXX compiler identification is GNU 13.2.0
-- The ASM compiler identification is GNU
-- Found assembler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-gcc.exe
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Check for working C compiler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-gcc.exe - skipped
-- Detecting C compile features
-- Detecting C compile features - done
-- Detecting CXX compiler ABI info
-- Detecting CXX compiler ABI info - done
-- Check for working CXX compiler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-g++.exe - skipped
-- Detecting CXX compile features
-- Detecting CXX compile features - done
-- git rev-parse returned 'fatal: not a git repository (or any of the parent directories): .git'
-- Could not use 'git describe' to determine PROJECT_VER.
-- Building ESP-IDF components for target esp32
Dependencies lock doesn't exist, solving dependencies.
...NOTICE: Updating lock file at C:\src\esp\cmp_ex\dependencies.lock
Processing 2 dependencies:
[1/2] example/cmp (3.3.9~1)
[2/2] idf (5.3.1)
-- Project sdkconfig file C:/src/esp/cmp_ex/sdkconfig
-- Compiler supported targets: xtensa-esp-elf
-- Found Python3: C:/Espressif/python_env/idf5.3_py3.11_env/Scripts/python.exe (found version "3.11.2") found components: Interpreter
-- Performing Test CMAKE_HAVE_LIBC_PTHREAD
-- Performing Test CMAKE_HAVE_LIBC_PTHREAD - Success
-- Found Threads: TRUE
-- Performing Test C_COMPILER_SUPPORTS_WFORMAT_SIGNEDNESS
-- Performing Test C_COMPILER_SUPPORTS_WFORMAT_SIGNEDNESS - Success
-- App "cmp_ex" version: 1
-- Adding linker script C:/src/esp/cmp_ex/build/esp-idf/esp_system/ld/memory.ld
-- Adding linker script C:/src/esp/cmp_ex/build/esp-idf/esp_system/ld/sections.ld.in
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rom.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.api.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.libgcc.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.newlib-data.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.syscalls.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.newlib-funcs.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/soc/esp32/ld/esp32.peripherals.ld
-- Components: app_trace app_update bootloader bootloader_support bt cmock console cxx driver efuse esp-tls esp_adc esp_app_format esp_bootloader_format esp_coex esp_common esp_driver_ana_cmpr esp_driver_cam esp_driver_dac esp_driver_gpio esp_driver_gptimer esp_driver_i2c esp_driver_i2s esp_driver_isp esp_driver_jpeg esp_driver_ledc esp_driver_mcpwm esp_driver_parlio esp_driver_pcnt esp_driver_ppa esp_driver_rmt esp_driver_sdio esp_driver_sdm esp_driver_sdmmc esp_driver_sdspi esp_driver_spi esp_driver_touch_sens esp_driver_tsens esp_driver_uart esp_driver_usb_serial_jtag esp_eth esp_event esp_gdbstub esp_hid esp_http_client esp_http_server esp_https_ota esp_https_server esp_hw_support esp_lcd esp_local_ctrl esp_mm esp_netif esp_netif_stack esp_partition esp_phy esp_pm esp_psram esp_ringbuf esp_rom esp_system esp_timer esp_vfs_console esp_wifi espcoredump esptool_py example__cmp fatfs freertos hal heap http_parser idf_test ieee802154 json log lwip main mbedtls mqtt newlib nvs_flash nvs_sec_provider openthread partition_table perfmon protobuf-c protocomm pthread sdmmc soc spi_flash spiffs tcp_transport ulp unity usb vfs wear_levelling wifi_provisioning wpa_supplicant xtensa
-- Component paths: C:/Espressif/frameworks/esp-idf-v5.3.1/components/app_trace C:/Espressif/frameworks/esp-idf-v5.3.1/components/app_update C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader_support C:/Espressif/frameworks/esp-idf-v5.3.1/components/bt C:/Espressif/frameworks/esp-idf-v5.3.1/components/cmock C:/Espressif/frameworks/esp-idf-v5.3.1/components/console C:/Espressif/frameworks/esp-idf-v5.3.1/components/cxx C:/Espressif/frameworks/esp-idf-v5.3.1/components/driver C:/Espressif/frameworks/esp-idf-v5.3.1/components/efuse C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp-tls C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_adc C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_app_format C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_bootloader_format C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_coex C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_common C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_ana_cmpr C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_cam C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_dac C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_gpio C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_gptimer C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_i2c C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_i2s C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_isp C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_jpeg C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_ledc C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_mcpwm C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_parlio C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_pcnt C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_ppa C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_rmt C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_sdio C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_sdm C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_sdmmc C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_sdspi C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_spi C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_touch_sens C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_tsens C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_uart C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_usb_serial_jtag C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_eth C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_event C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_gdbstub C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_hid C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_http_client C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_http_server C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_https_ota C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_https_server C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_hw_support C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_lcd C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_local_ctrl C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_mm C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_netif C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_netif_stack C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_partition C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_phy C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_pm C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_psram C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_ringbuf C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_system C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_timer C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_vfs_console C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_wifi C:/Espressif/frameworks/esp-idf-v5.3.1/components/espcoredump C:/Espressif/frameworks/esp-idf-v5.3.1/components/esptool_py C:/src/esp/cmp_ex/managed_components/example__cmp C:/Espressif/frameworks/esp-idf-v5.3.1/components/fatfs C:/Espressif/frameworks/esp-idf-v5.3.1/components/freertos C:/Espressif/frameworks/esp-idf-v5.3.1/components/hal C:/Espressif/frameworks/esp-idf-v5.3.1/components/heap C:/Espressif/frameworks/esp-idf-v5.3.1/components/http_parser C:/Espressif/frameworks/esp-idf-v5.3.1/components/idf_test C:/Espressif/frameworks/esp-idf-v5.3.1/components/ieee802154 C:/Espressif/frameworks/esp-idf-v5.3.1/components/json C:/Espressif/frameworks/esp-idf-v5.3.1/components/log C:/Espressif/frameworks/esp-idf-v5.3.1/components/lwip C:/src/esp/cmp_ex/main C:/Espressif/frameworks/esp-idf-v5.3.1/components/mbedtls C:/Espressif/frameworks/esp-idf-v5.3.1/components/mqtt C:/Espressif/frameworks/esp-idf-v5.3.1/components/newlib C:/Espressif/frameworks/esp-idf-v5.3.1/components/nvs_flash C:/Espressif/frameworks/esp-idf-v5.3.1/components/nvs_sec_provider C:/Espressif/frameworks/esp-idf-v5.3.1/components/openthread C:/Espressif/frameworks/esp-idf-v5.3.1/components/partition_table C:/Espressif/frameworks/esp-idf-v5.3.1/components/perfmon C:/Espressif/frameworks/esp-idf-v5.3.1/components/protobuf-c C:/Espressif/frameworks/esp-idf-v5.3.1/components/protocomm C:/Espressif/frameworks/esp-idf-v5.3.1/components/pthread C:/Espressif/frameworks/esp-idf-v5.3.1/components/sdmmc C:/Espressif/frameworks/esp-idf-v5.3.1/components/soc C:/Espressif/frameworks/esp-idf-v5.3.1/components/spi_flash C:/Espressif/frameworks/esp-idf-v5.3.1/components/spiffs C:/Espressif/frameworks/esp-idf-v5.3.1/components/tcp_transport C:/Espressif/frameworks/esp-idf-v5.3.1/components/ulp C:/Espressif/frameworks/esp-idf-v5.3.1/components/unity C:/Espressif/frameworks/esp-idf-v5.3.1/components/usb C:/Espressif/frameworks/esp-idf-v5.3.1/components/vfs C:/Espressif/frameworks/esp-idf-v5.3.1/components/wear_levelling C:/Espressif/frameworks/esp-idf-v5.3.1/components/wifi_provisioning C:/Espressif/frameworks/esp-idf-v5.3.1/components/wpa_supplicant C:/Espressif/frameworks/esp-idf-v5.3.1/components/xtensa
-- Configuring done
-- Generating done
-- Build files have been written to: C:/src/esp/cmp_ex/build
Running ninja in directory C:\src\esp\cmp_ex\build
Executing "ninja all"...
[4/968] Generating ../../partition_table/partition-table.bin
Partition table binary generated. Contents:
*******************************************************************************
# ESP-IDF Partition Table
# Name, Type, SubType, Offset, Size, Flags
nvs,data,nvs,0x9000,24K,
phy_init,data,phy,0xf000,4K,
factory,app,factory,0x10000,1M,
*******************************************************************************
[454/968] Performing configure step for 'bootloader'
-- Found Git: C:/Espressif/tools/idf-git/2.44.0/cmd/git.exe (found version "2.44.0.windows.1")
-- The C compiler identification is GNU 13.2.0
-- The CXX compiler identification is GNU 13.2.0
-- The ASM compiler identification is GNU
-- Found assembler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-gcc.exe
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Check for working C compiler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-gcc.exe - skipped
-- Detecting C compile features
-- Detecting C compile features - done
-- Detecting CXX compiler ABI info
-- Detecting CXX compiler ABI info - done
-- Check for working CXX compiler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-g++.exe - skipped
-- Detecting CXX compile features
-- Detecting CXX compile features - done
-- Building ESP-IDF components for target esp32
-- Project sdkconfig file C:/src/esp/cmp_ex/sdkconfig
-- Compiler supported targets: xtensa-esp-elf
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/soc/esp32/ld/esp32.peripherals.ld
-- Bootloader project name: "bootloader" version: 1
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rom.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.api.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.libgcc.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.newlib-funcs.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader/subproject/main/ld/esp32/bootloader.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader/subproject/main/ld/esp32/bootloader.rom.ld
-- Components: bootloader bootloader_support efuse esp_app_format esp_bootloader_format esp_common esp_hw_support esp_rom esp_system esptool_py freertos hal log main micro-ecc newlib partition_table soc spi_flash xtensa
-- Component paths: C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader_support C:/Espressif/frameworks/esp-idf-v5.3.1/components/efuse C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_app_format C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_bootloader_format C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_common C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_hw_support C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_system C:/Espressif/frameworks/esp-idf-v5.3.1/components/esptool_py C:/Espressif/frameworks/esp-idf-v5.3.1/components/freertos C:/Espressif/frameworks/esp-idf-v5.3.1/components/hal C:/Espressif/frameworks/esp-idf-v5.3.1/components/log C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader/subproject/main C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader/subproject/components/micro-ecc C:/Espressif/frameworks/esp-idf-v5.3.1/components/newlib C:/Espressif/frameworks/esp-idf-v5.3.1/components/partition_table C:/Espressif/frameworks/esp-idf-v5.3.1/components/soc C:/Espressif/frameworks/esp-idf-v5.3.1/components/spi_flash C:/Espressif/frameworks/esp-idf-v5.3.1/components/xtensa
-- Configuring done
-- Generating done
-- Build files have been written to: C:/src/esp/cmp_ex/build/bootloader
[107/108] Generating binary image from built executable
esptool.py v4.8.1
Creating esp32 image...
Merged 2 ELF sections
Successfully created esp32 image.
Generated C:/src/esp/cmp_ex/build/bootloader/bootloader.bin
[108/108] cmd.exe /C "cd /D C:\src\esp\cmp_ex\build\bootlo... 0x1000 C:/src/esp/cmp_ex/build/bootloader/bootloader.bin"
Bootloader binary size 0x6880 bytes. 0x780 bytes (7%) free.
[967/968] Generating binary image from built executable
esptool.py v4.8.1
Creating esp32 image...
Merged 2 ELF sections
Successfully created esp32 image.
Generated C:/src/esp/cmp_ex/build/cmp_ex.bin
[968/968] cmd.exe /C "cd /D C:\src\esp\cmp_ex\build\esp-id...le/partition-table.bin C:/src/esp/cmp_ex/build/cmp_ex.bin"
cmp_ex.bin binary size 0x2b740 bytes. Smallest app partition is 0x100000 bytes. 0xd48c0 bytes (83%) free.

Project build complete. To flash, run:
 idf.py flash
or
 idf.py -p PORT flash
or
 python -m esptool --chip esp32 -b 460800 --before default_reset --after hard_reset write_flash --flash_mode dio --flash_size 2MB --flash_freq 40m 0x1000 build\bootloader\bootloader.bin 0x8000 build\partition_table\partition-table.bin 0x10000 build\cmp_ex.bin
or from the "C:\src\esp\cmp_ex\build" directory
 python -m esptool --chip esp32 -b 460800 --before default_reset --after hard_reset write_flash "@flash_args"



빌드 하고 나서 보면 managed_components 아래에 example_cmp 라는 컴포넌트가 받아져있다.



아마도(?) 저 cmp_hello()가 호출되는 듯.



example 탭에 있어야 쓸 수 있는 것 같은데

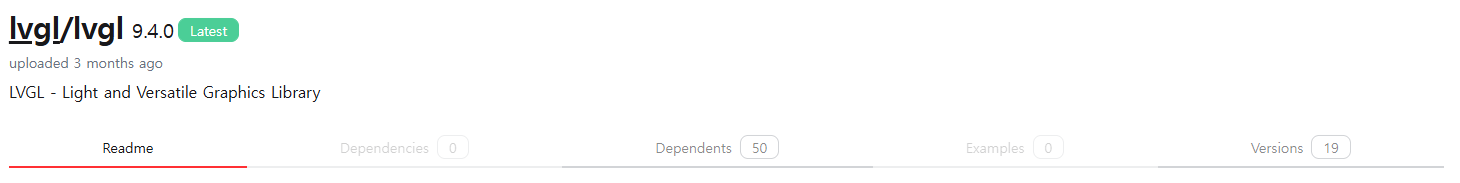

lvgl은 example이 없어서 아래처럼 의존성만 추가가 가능한 듯.

idf.py add-dependency "lvgl/lvgl^9.4.0"

[링크 : https://components.espressif.com/components/lvgl/lvgl/versions/9.4.0/readme]

[링크 : https://docs.espressif.com/projects/esp-idf/en/stable/esp32/api-guides/tools/idf-component-manager.html]

[링크 : https://components.espressif.com/]

저작자표시 (새창열림)

'embeded > esp32' 카테고리의 다른 글

idf.py help  (0) 2026.02.10
idf 프로젝트 생성하기  (0) 2026.02.08
esp-idf on windows  (0) 2026.02.05
esp32 와 ili9341 direction  (0) 2026.01.23
esp32-wroom-32 보드 / arduino 개발툴  (0) 2026.01.23
Posted by 구차니
embeded/esp322026. 2. 10. 22:27

idf.py help

단편적으로만 사용하는것 같아서 도움말 한번 눌러봄

boot-loader는 내가 원하지 않아도 무조건 들어가는 것 같기도 하고?

그나저나 clang-check 까지 통합을 해놨네



C:\Espressif\frameworks\esp-idf-v5.3.1>idf.py help
Executing action: help
Usage: idf.py [OPTIONS] COMMAND1 [ARGS]... [COMMAND2 [ARGS]...]...

  ESP-IDF CLI build management tool. For commands that are not known to idf.py an attempt to execute it as a build
  system target will be made. Selected target: None

Options:
  --version                       Show IDF version and exit.
  --list-targets                  Print list of supported targets and exit.
  -C, --project-dir PATH          Project directory.
  -B, --build-dir PATH            Build directory.
  -w, --cmake-warn-uninitialized / -n, --no-warnings
                                  Enable CMake uninitialized variable warnings for CMake files inside the project
                                  directory. (--no-warnings is now the default, and doesn't need to be specified.) The
                                  default value can be set with the IDF_CMAKE_WARN_UNINITIALIZED environment variable.
  -v, --verbose                   Verbose build output.
  --preview                       Enable IDF features that are still in preview.
  --ccache / --no-ccache          Use ccache in build. Disabled by default. The default value can be set with the
                                  IDF_CCACHE_ENABLE environment variable.
  -G, --generator [Ninja]         CMake generator.
  --no-hints                      Disable hints on how to resolve errors and logging.
  -D, --define-cache-entry TEXT   Create a cmake cache entry. This option can be used at most once either globally, or
                                  for one subcommand.
  -p, --port PATH                 Serial port. The default value can be set with the ESPPORT environment variable.
                                  This option can be used at most once either globally, or for one subcommand.
  -b, --baud INTEGER              Baud rate for flashing. It can imply monitor baud rate as well if it hasn't been
                                  defined locally. The default value can be set with the ESPBAUD environment variable.
                                  This option can be used at most once either globally, or for one subcommand.
  --help                          Show this message and exit.

Commands:
  add-dependency               Add dependency to the manifest file.
  all                          Aliases: build. Build the project.
  app                          Build only the app.
  app-flash                    Flash the app only.
  bootloader                   Build only bootloader.
  bootloader-flash             Flash bootloader only.
  build-system-targets         Print list of build system targets.
  clang-check                  run clang-tidy check under current folder, write the output into "warnings.txt"
  clang-html-report            generate html report to "html_report" folder by reading "warnings.txt" (may take a few
                               minutes). This feature requires extra dependency "codereport". Please install this by
                               running "pip install codereport"
  clean                        Delete build output files from the build directory.
  confserver                   Run JSON configuration server.
  coredump-debug               Create core dump ELF file and run GDB debug session with this file.
  coredump-info                Print crashed task’s registers, callstack, list of available tasks in the system,
                               memory regions and contents of memory stored in core dump (TCBs and stacks)
  create-component             Create a new component.
  create-manifest              Create manifest for specified component.
  create-project               Create a new project.
  create-project-from-example  Create a project from an example in the ESP Component Registry.
  docs                         Open web browser with documentation for ESP-IDF
  efuse-common-table           Generate C-source for IDF's eFuse fields.
  efuse-custom-table           Generate C-source for user's eFuse fields.
  encrypted-app-flash          Flash the encrypted app only.
  encrypted-flash              Flash the encrypted project.
  erase-flash                  Erase entire flash chip.
  erase-otadata                Erase otadata partition.
  flash                        Flash the project.
  fullclean                    Delete the entire build directory contents.
  gdb                          Run the GDB.
  gdbgui                       GDB UI in default browser.
  gdbtui                       GDB TUI mode.

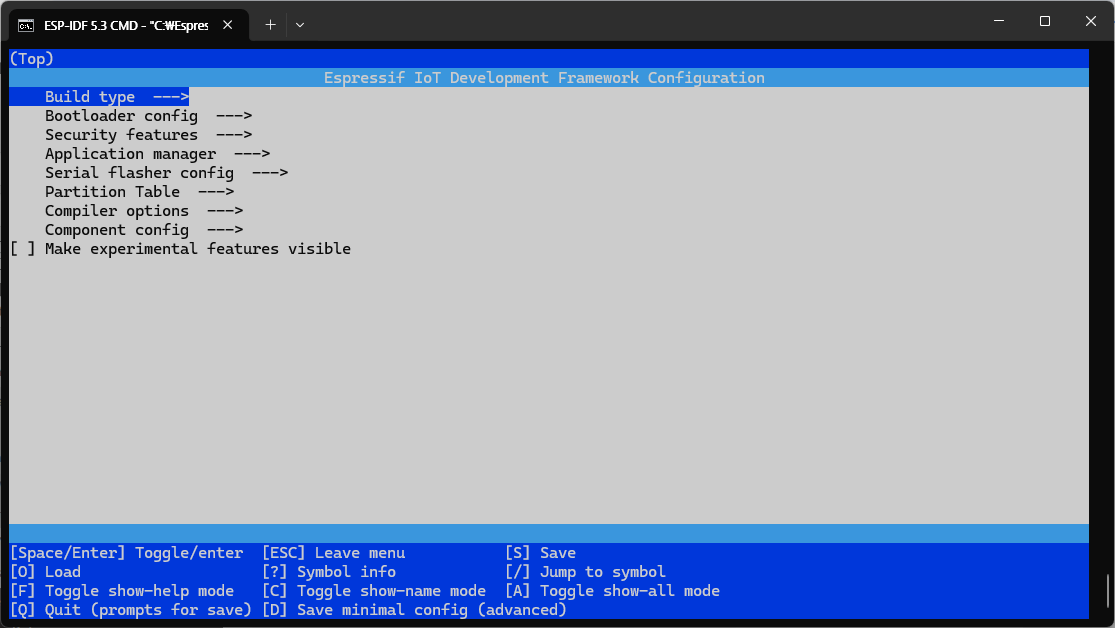

  menuconfig                   Run "menuconfig" project configuration tool.
  merge-bin
  monitor                      Display serial output.
  openocd                      Run openocd from current path
  partition-table              Build only partition table.
  partition-table-flash        Flash partition table only.
  post-debug                   Utility target to read the output of async debug action and stop them.
  python-clean                 Delete generated Python byte code from the IDF directory
  qemu                         Run QEMU.
  read-otadata                 Read otadata partition.
  reconfigure                  Re-run CMake.
  save-defconfig               Generate a sdkconfig.defaults with options different from the default ones
  set-target                   Set the chip target to build.
  show-efuse-table             Print eFuse table.
  size                         Print basic size information about the app.
  size-components              Print per-component size information.
  size-files                   Print per-source-file size information.
  uf2                          Generate the UF2 binary with all the binaries included
  uf2-app                      Generate an UF2 binary for the application only
  update-dependencies          Update dependencies of the project
저작자표시 (새창열림)

'embeded > esp32' 카테고리의 다른 글

esp component 와 idf.py create-project-from-example  (0) 2026.02.10
idf 프로젝트 생성하기  (0) 2026.02.08
esp-idf on windows  (0) 2026.02.05
esp32 와 ili9341 direction  (0) 2026.01.23
esp32-wroom-32 보드 / arduino 개발툴  (0) 2026.01.23
Posted by 구차니
프로그램 사용/lvgl2026. 2. 10. 11:08

lvgl simulator

ubuntu + sdl + lvgl pc port

[링크 : https://memories.tistory.com/155]

[링크 : https://github.com/lvgl/lv_port_pc_vscode]



윈도우 + lvgl pc port fork -> visual studio port

[링크 : https://blog.naver.com/chandong83/223025089463]

[링크 : https://github.com/lvgl/lv_port_pc_visual_studio]

저작자표시 (새창열림)

'프로그램 사용 > lvgl' 카테고리의 다른 글

squareline studio export  (0) 2026.02.10
squareline studio 보드설정  (0) 2026.02.10
squareline studio / 애니메이션  (0) 2026.02.03
squareline studio / 화면전환  (0) 2026.02.03
nxp gui guider for lvgl  (0) 2026.02.03
Posted by 구차니
하드웨어/VR2026. 2. 9. 10:01

pico real plus on linux

ubuntu 22.04



$ sudo dmesg -w
[429483.403850] usb 1-3.4-port1: disabled by hub (EMI?), re-enabling...
[429483.404173] usb 1-3.4.1: USB disconnect, device number 44
[429483.404685] cp210x ttyUSB0: cp210x converter now disconnected from ttyUSB0
[429483.404757] cp210x 1-3.4.1:1.0: device disconnected
[429483.578220] usb 1-3.4.1: new full-speed USB device number 46 using xhci_hcd
[429483.656629] usb 1-3.4.1: New USB device found, idVendor=10c4, idProduct=ea60, bcdDevice= 1.00
[429483.656648] usb 1-3.4.1: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[429483.656656] usb 1-3.4.1: Product: CP2102 USB to UART Bridge Controller
[429483.656661] usb 1-3.4.1: Manufacturer: Silicon Labs
[429483.656666] usb 1-3.4.1: SerialNumber: 0001
[429483.663687] cp210x 1-3.4.1:1.0: cp210x converter detected
[429483.666965] usb 1-3.4.1: cp210x converter now attached to ttyUSB0
[429719.385503] usb 1-1: new high-speed USB device number 47 using xhci_hcd
[429719.513887] usb 1-1: New USB device found, idVendor=04b4, idProduct=6572, bcdDevice=32.99
[429719.513893] usb 1-1: New USB device strings: Mfr=0, Product=1, SerialNumber=0
[429719.513895] usb 1-1: Product: USB2.0 Hub
[429719.515462] hub 1-1:1.0: USB hub found
[429719.515772] hub 1-1:1.0: 4 ports detected
[429719.792609] usb 1-1.4: new low-speed USB device number 48 using xhci_hcd
[429719.877250] usb 1-1.4: No LPM exit latency info found, disabling LPM.
[429719.898099] usb 1-1.4: New USB device found, idVendor=1f29, idProduct=0000, bcdDevice= 0.00
[429719.898119] usb 1-1.4: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[429719.898126] usb 1-1.4: Product: USB Type-C Digital AV Adapter
[429719.898131] usb 1-1.4: Manufacturer: Analogix
[429719.898136] usb 1-1.4: SerialNumber: 201501ANX001
[429720.376725] usb 1-1.1: new full-speed USB device number 49 using xhci_hcd
[429720.456839] usb 1-1.1: New USB device found, idVendor=2d40, idProduct=0012, bcdDevice= 1.10
[429720.456859] usb 1-1.1: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[429720.456867] usb 1-1.1: Product: Pico REAL Plus
[429720.456873] usb 1-1.1: Manufacturer: Pico Technology Co.Ltd.
[429720.456878] usb 1-1.1: SerialNumber: A3770
[429720.469148] hid-generic 0003:2D40:0012.0008: hiddev1,hidraw7: USB HID v1.11 Device [Pico Technology Co.Ltd. Pico REAL Plus] on usb-0000:00:14.0-1.1/input0
[429720.472384] input: Pico Technology Co.Ltd. Pico REAL Plus as /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0009/input/input27
[429720.473108] hid-multitouch 0003:2D40:0012.0009: input,hiddev2,hidraw8: USB HID v1.11 Mouse [Pico Technology Co.Ltd. Pico REAL Plus] on usb-0000:00:14.0-1.1/input1
[429722.681526] usb 1-1.3: new full-speed USB device number 50 using xhci_hcd
[429722.770007] usb 1-1.3: New USB device found, idVendor=0d8c, idProduct=0022, bcdDevice= 1.06
[429722.770034] usb 1-1.3: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[429722.770046] usb 1-1.3: Product: USB Advanced Audio Device
[429722.770055] usb 1-1.3: Manufacturer: C-Media Electronics Inc.
[429722.806106] input: C-Media Electronics Inc. USB Advanced Audio Device as /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.000A/input/input28
[429722.806321] cm6533_jd 0003:0D8C:0022.000A: input,hiddev3,hidraw9: USB HID v1.11 Device [C-Media Electronics Inc. USB Advanced Audio Device] on usb-0000:00:14.0-1.3/input2
[429722.850036] usbcore: registered new interface driver snd-usb-audio



$ lsusb -t -v
/:  Bus 01.Port 1: Dev 1, Class=root_hub, Driver=xhci_hcd/12p, 480M
    ID 1d6b:0002 Linux Foundation 2.0 root hub
    |__ Port 1: Dev 47, If 0, Class=Hub, Driver=hub/4p, 480M
        ID 04b4:6572 Cypress Semiconductor Corp. Unprogrammed CY7C65642 hub
        |__ Port 3: Dev 50, If 1, Class=Audio, Driver=snd-usb-audio, 12M
            ID 0d8c:0022 C-Media Electronics, Inc.
        |__ Port 3: Dev 50, If 2, Class=Human Interface Device, Driver=usbhid, 12M
            ID 0d8c:0022 C-Media Electronics, Inc.
        |__ Port 3: Dev 50, If 0, Class=Audio, Driver=snd-usb-audio, 12M
            ID 0d8c:0022 C-Media Electronics, Inc.
        |__ Port 1: Dev 49, If 0, Class=Human Interface Device, Driver=usbhid, 12M
            ID 2d40:0012
        |__ Port 1: Dev 49, If 1, Class=Human Interface Device, Driver=usbhid, 12M
            ID 2d40:0012
        |__ Port 4: Dev 48, If 0, Class=, Driver=, 1.5M
            ID 1f29:0000





얘는 이렇게 돌려야 하네



+

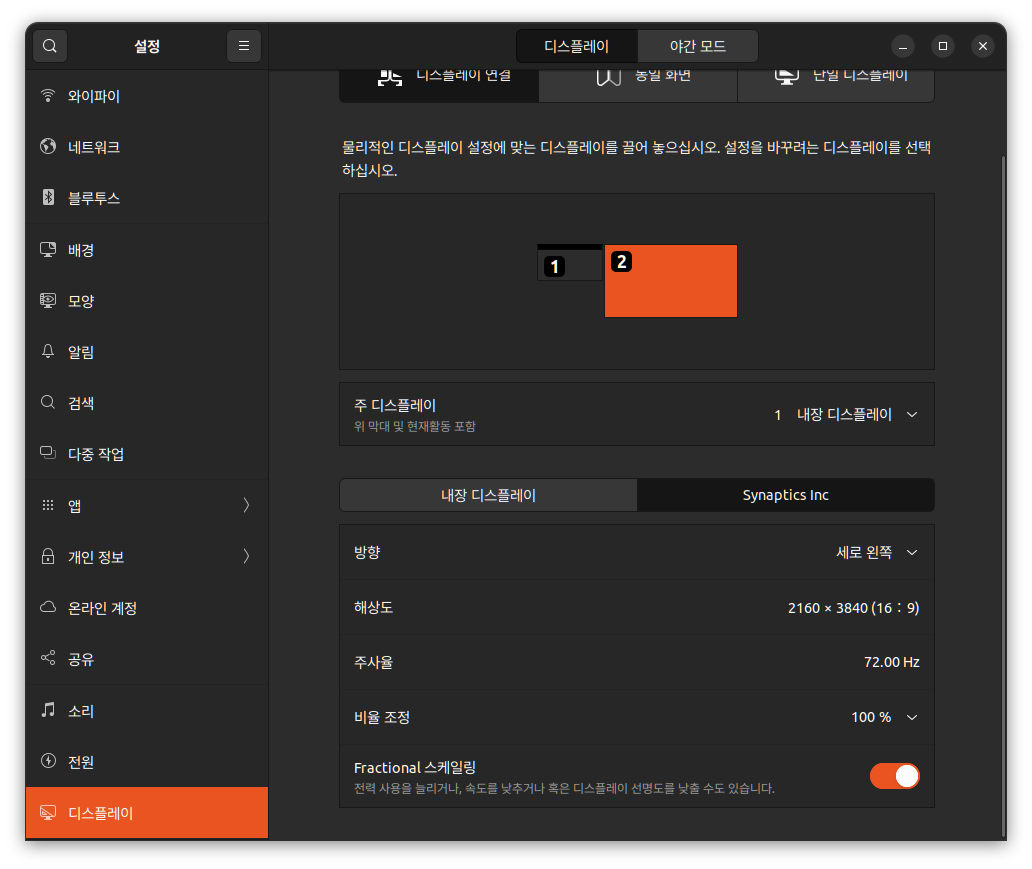

장치는 /sys/class/drm/card1-DP-1 으로 연결된것 같고

$ udevadm monitor
KERNEL[86775.653367] change   /devices/platform/USBC000:00/typec/port0 (typec)
KERNEL[86775.653406] add      /devices/platform/USBC000:00/typec/port0/port0-partner (typec)
KERNEL[86775.653422] change   /devices/platform/USBC000:00/typec/port0 (typec)
KERNEL[86775.653458] change   /devices/platform/USBC000:00/power_supply/ucsi-source-psy-USBC000:001 (power_supply)
UDEV  [86775.655223] change   /devices/platform/USBC000:00/typec/port0 (typec)
UDEV  [86775.655799] change   /devices/platform/USBC000:00/power_supply/ucsi-source-psy-USBC000:001 (power_supply)
UDEV  [86775.656388] add      /devices/platform/USBC000:00/typec/port0/port0-partner (typec)
UDEV  [86775.657088] change   /devices/platform/USBC000:00/typec/port0 (typec)
KERNEL[86775.917329] change   /devices/pci0000:00/0000:00:02.0/drm/card1 (drm)
UDEV  [86775.934553] change   /devices/pci0000:00/0000:00:02.0/drm/card1 (drm)
KERNEL[86776.078811] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1 (usb)
KERNEL[86776.080126] change   /devices/pci0000:00/0000:00:14.0/usb1/1-1 (usb)
KERNEL[86776.080259] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1:1.0 (usb)
KERNEL[86776.083727] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1:1.0 (usb)
KERNEL[86776.083776] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1 (usb)
UDEV  [86776.089202] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1 (usb)
UDEV  [86776.095977] change   /devices/pci0000:00/0000:00:14.0/usb1/1-1 (usb)
UDEV  [86776.101407] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1:1.0 (usb)
UDEV  [86776.107090] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1:1.0 (usb)
UDEV  [86776.112352] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1 (usb)
KERNEL[86776.481217] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.4 (usb)
KERNEL[86776.488080] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.4/1-1.4:1.0 (usb)
KERNEL[86776.488249] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.4 (usb)
UDEV  [86776.510201] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.4 (usb)
UDEV  [86776.530765] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.4/1-1.4:1.0 (usb)
UDEV  [86776.547559] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.4 (usb)
KERNEL[86777.112843] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1 (usb)
KERNEL[86777.122202] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0 (usb)
KERNEL[86777.123824] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0/0003:2D40:0012.0012 (hid)
KERNEL[86777.124607] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0/usbmisc/hiddev1 (usbmisc)
KERNEL[86777.124787] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0/0003:2D40:0012.0012/hidraw/hidraw8 (hidraw)
KERNEL[86777.124982] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0/0003:2D40:0012.0012 (hid)
KERNEL[86777.125127] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0 (usb)
KERNEL[86777.125348] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1 (usb)
KERNEL[86777.127242] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013 (hid)
KERNEL[86777.128421] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013/input/input44 (input)
KERNEL[86777.128557] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013/input/input44/mouse7 (input)
KERNEL[86777.128716] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013/input/input44/event24 (input)
KERNEL[86777.128923] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/usbmisc/hiddev2 (usbmisc)
KERNEL[86777.129082] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013/hidraw/hidraw9 (hidraw)
KERNEL[86777.129201] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013 (hid)
KERNEL[86777.129314] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1 (usb)
KERNEL[86777.129441] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1 (usb)
UDEV  [86777.140516] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1 (usb)
UDEV  [86777.146266] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1 (usb)
UDEV  [86777.146331] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0 (usb)
UDEV  [86777.148839] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0/0003:2D40:0012.0012 (hid)
UDEV  [86777.149435] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013 (hid)
UDEV  [86777.151715] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0/usbmisc/hiddev1 (usbmisc)
UDEV  [86777.152543] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013/input/input44 (input)
UDEV  [86777.153251] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/usbmisc/hiddev2 (usbmisc)
UDEV  [86777.154119] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0/0003:2D40:0012.0012/hidraw/hidraw8 (hidraw)
UDEV  [86777.155696] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0/0003:2D40:0012.0012 (hid)
UDEV  [86777.155852] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013/hidraw/hidraw9 (hidraw)
UDEV  [86777.156035] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013/input/input44/mouse7 (input)
UDEV  [86777.160756] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.0 (usb)
UDEV  [86777.350387] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013/input/input44/event24 (input)
UDEV  [86777.351709] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1/0003:2D40:0012.0013 (hid)
UDEV  [86777.356634] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1/1-1.1:1.1 (usb)
UDEV  [86777.363453] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.1 (usb)
KERNEL[86779.433596] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3 (usb)
KERNEL[86779.437884] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0 (usb)
KERNEL[86779.462349] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0/sound/card1 (sound)
KERNEL[86779.462531] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0/sound/card1/pcmC1D0p (sound)
KERNEL[86779.462582] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0/sound/card1/controlC1 (sound)
KERNEL[86779.462687] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0 (usb)
KERNEL[86779.462741] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.1 (usb)
KERNEL[86779.462800] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.1 (usb)
KERNEL[86779.462864] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2 (usb)
KERNEL[86779.465208] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014 (hid)
KERNEL[86779.465584] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014/input/input45 (input)
KERNEL[86779.465650] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014/input/input45/event25 (input)
KERNEL[86779.465768] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/usbmisc/hiddev3 (usbmisc)
KERNEL[86779.465874] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014/hidraw/hidraw10 (hidraw)
KERNEL[86779.465954] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014 (hid)
KERNEL[86779.466051] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2 (usb)
KERNEL[86779.466149] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3 (usb)
UDEV  [86779.476418] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3 (usb)
UDEV  [86779.482487] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.1 (usb)
UDEV  [86779.482559] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2 (usb)
UDEV  [86779.482861] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0 (usb)
UDEV  [86779.485448] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0/sound/card1 (sound)
UDEV  [86779.485503] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014 (hid)
UDEV  [86779.489217] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014/input/input45 (input)
UDEV  [86779.489357] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0/sound/card1/pcmC1D0p (sound)
UDEV  [86779.489398] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/usbmisc/hiddev3 (usbmisc)
KERNEL[86779.491068] change   /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0/sound/card1 (sound)
UDEV  [86779.491721] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.1 (usb)
UDEV  [86779.492132] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014/hidraw/hidraw10 (hidraw)
UDEV  [86779.518813] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0/sound/card1/controlC1 (sound)
UDEV  [86779.523897] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0 (usb)
UDEV  [86779.546666] add      /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014/input/input45/event25 (input)
UDEV  [86779.548087] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2/0003:0D8C:0022.0014 (hid)
UDEV  [86779.553519] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.2 (usb)
UDEV  [86779.561622] bind     /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3 (usb)
UDEV  [86779.563531] change   /devices/pci0000:00/0000:00:14.0/usb1/1-1/1-1.3/1-1.3:1.0/sound/card1 (sound)



그 안에 EDID 파일에 접근하면 i2c로 바로 받아오는 듯.

그나저나 4k(세로) 72Hz만 지원하는건가?

$ for OUT in /sys/class/drm/card*; do echo $OUT; edid-decode $OUT/edid; echo "================="; done
/sys/class/drm/card1
/sys/class/drm/card1/edid: No such file or directory
=================
/sys/class/drm/card1-DP-1
edid-decode (hex):

00 ff ff ff ff ff ff 00 4f 2e 00 72 31 d4 00 00
2a 1c 01 04 a5 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 01 01 01 01 01 01 01 01 01 01
01 01 01 01 01 01 26 ff 70 6c 80 00 a0 f0 32 02
82 00 ff ff 00 00 00 1e 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 fc
00 50 69 63 6f 56 52 00 00 00 00 00 00 00 00 00

----------------

Block 0, Base EDID:
  EDID Structure Version & Revision: 1.4
  Vendor & Product Identification:
    Manufacturer: SYN
    Model: 29184
    Serial Number: 54321
    Made in: week 42 of 2018
  Basic Display Parameters & Features:
    Digital display
    Bits per primary color channel: 8
    DisplayPort interface
    Image size is variable
    Gamma: 1.00
    Supported color formats: RGB 4:4:4
    First detailed timing does not include the native pixel format and preferred refresh rate
  Color Characteristics:
    Red  : 0.0000, 0.0000
    Green: 0.0000, 0.0000
    Blue : 0.0000, 0.0000
    White: 0.0000, 0.0000
  Established Timings I & II: none
  Standard Timings: none
  Detailed Timing Descriptors:
    DTD 1:  2160x3840   72.000 Hz   9:16  287.998 kHz 653.180 MHz (255 mm x 255 mm)
                 Hfront   50 Hsync   2 Hback  56 Hpol P
                 Vfront    8 Vsync   2 Vback 150 Vpol P
    Empty Descriptor
    Empty Descriptor
    Display Product Name: 'PicoVR'
Checksum: 0x00
=================

[링크 : https://bbs.archlinux.org/viewtopic.php?id=300029]

저작자표시 (새창열림)

'하드웨어 > VR' 카테고리의 다른 글

pico real plus on windows  (0) 2026.02.08
pico real plus 윈도우에 연결하기  (0) 2024.07.31
5.5inch IPS 4k LCD  (0) 2024.07.29
pico real plus for U+ 구매  (0) 2024.07.28
Gear VR 리눅스 접속  (0) 2022.11.07
Posted by 구차니
하드웨어/VR2026. 2. 8. 16:00

pico real plus on windows

별 언급없으면 win 11

컨트롤러는 HID 규격 마우스로 잡히는 듯



모니터로 잡히는데 일반 모니터인건 맞는데 표기법이 다를 뿐이려나. 윈11은 PicoVR이라고 명시된다.

win 11 win10



USB Type-C Digital AV Adapter라.. 이건 머지?



usb composite device 2개 추가, 일반 usb 허브 1개 추가



스피커(USB Advanced Audio Device) 추가

그래서 꽂으면 HDMI 모니터 대신 이쪽으로 소리가 넘어간다.



HID 규격 사용자 컨트롤 장치

HID 규격 터치 스크린

HID 준수 장치

Microsoft Input Configuration Device 1개

USB 입력 장치 3개 추가



+

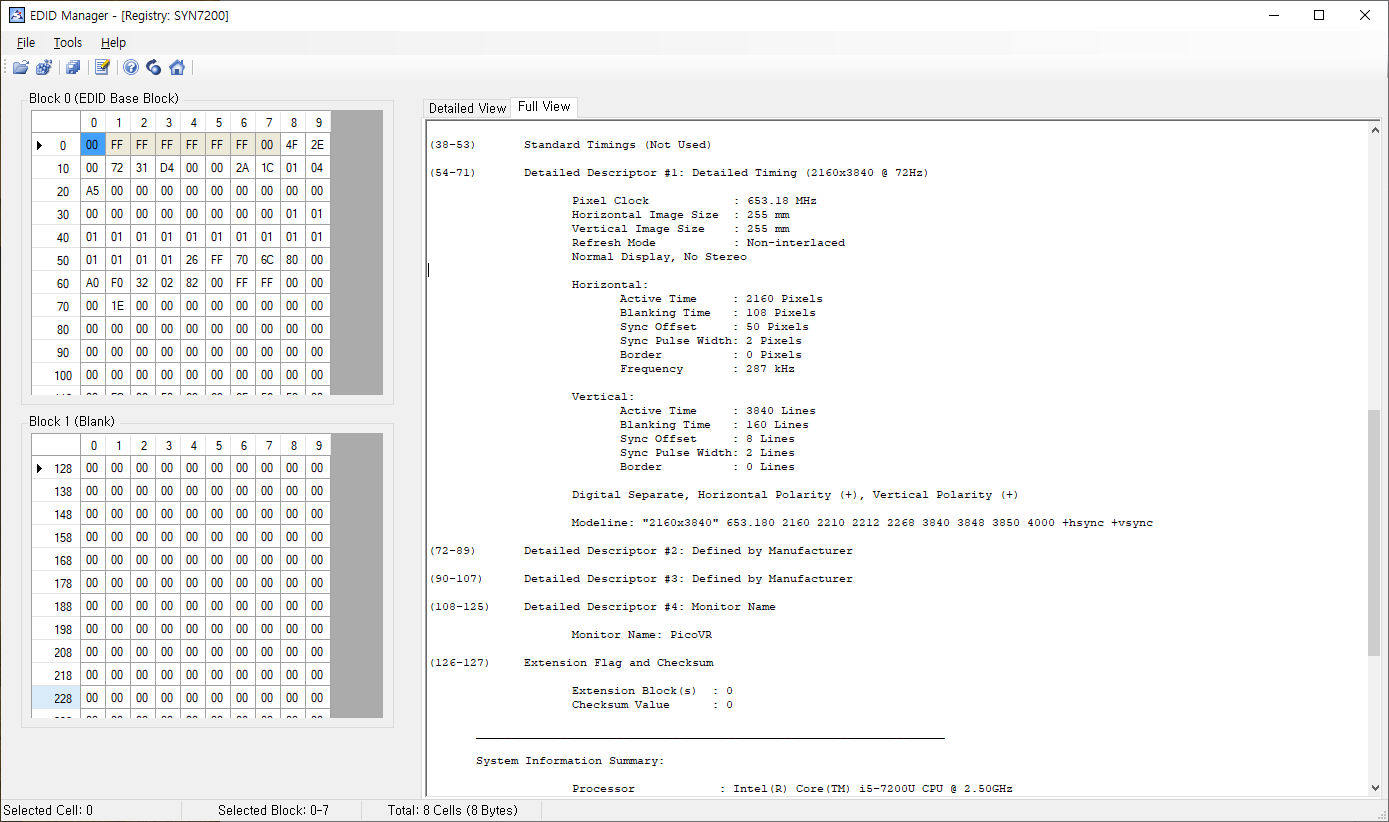

win10 에서 custom resolution utility 를 통한 덤프

[링크 : https://m.blog.naver.com/kangyh5/221634215186]



+

꼬이는 바람에 드라이버 깔기 전으로 복원하고 라이젠 노트북에서 재시도

드라이버를 완전 재설치 해도 안풀리네.. -_-



+

2026.02.11

intel i5-7200u 내장 그래픽인데

4k 72hz를 지원하네? dp로 인식해서 가능한건가?





Time: 오전 10:28:55
Date: 2026년 2월 11일 수요일
EDID Manager Version: 1.0.0.14
___________________________________________________________________

Block 0 (EDID Base Block), Bytes 0 - 127,  128  BYTES OF EDID CODE:

        0   1   2   3   4   5   6   7   8   9
000  |  00  FF  FF  FF  FF  FF  FF  00  4F  2E
010  |  00  72  31  D4  00  00  2A  1C  01  04
020  |  A5  00  00  00  00  00  00  00  00  00
030  |  00  00  00  00  00  00  00  00  01  01
040  |  01  01  01  01  01  01  01  01  01  01
050  |  01  01  01  01  26  FF  70  6C  80  00
060  |  A0  F0  32  02  82  00  FF  FF  00  00
070  |  00  1E  00  00  00  00  00  00  00  00
080  |  00  00  00  00  00  00  00  00  00  00
090  |  00  00  00  00  00  00  00  00  00  00
100  |  00  00  00  00  00  00  00  00  00  00
110  |  00  FC  00  50  69  63  6F  56  52  00
120  |  00  00  00  00  00  00  00  00

(8-9)     ID Manufacture Name : SYN
(10-11)   ID Product Code     : 7200
(12-15)   ID Serial Number    :
(16)      Week of Manufacture : 42
(17)      Year of Manufacture : 2018

(18)      EDID Version Number : 1
(19)      EDID Revision Number: 4

(20)      Video Input Definition : Digital
DFP 1.x Compatible

(21)      Maximum Horizontal Image Size: 0 cm
(22)      Maximum Vertical Image Size  : 0 cm
(23)      Display Gamma                : 1.00
(24)      Power Management and Supported Feature(s):
MonochromeNon-sRGB

(25-34)   Color Characteristics
Red Chromaticity   :  Rx = 0.000  Ry = 0.000
Green Chromaticity :  Gx = 0.000  Gy = 0.000
Blue Chromaticity  :  Bx = 0.000  By = 0.000
Default White Point:  Wx = 0.000  Wy = 0.000

(35)      Established Timings I (Not Used)

(36)      Established Timings II (Not Used)

(37)      Manufacturer's Timings (Not Used)

(38-53)   Standard Timings (Not Used)

(54-71)   Detailed Descriptor #1: Detailed Timing (2160x3840 @ 72Hz)

Pixel Clock            : 653.18 MHz
Horizontal Image Size  : 255 mm
Vertical Image Size    : 255 mm
Refresh Mode           : Non-interlaced
Normal Display, No Stereo

Horizontal:
Active Time     : 2160 Pixels
Blanking Time   : 108 Pixels
Sync Offset     : 50 Pixels
Sync Pulse Width: 2 Pixels
Border          : 0 Pixels
Frequency       : 287 kHz

Vertical:
Active Time     : 3840 Lines
Blanking Time   : 160 Lines
Sync Offset     : 8 Lines
Sync Pulse Width: 2 Lines
Border          : 0 Lines

Digital Separate, Horizontal Polarity (+), Vertical Polarity (+)

Modeline: "2160x3840" 653.180 2160 2210 2212 2268 3840 3848 3850 4000 +hsync +vsync

(72-89)   Detailed Descriptor #2: Defined by Manufacturer

(90-107)  Detailed Descriptor #3: Defined by Manufacturer

(108-125) Detailed Descriptor #4: Monitor Name

Monitor Name: PicoVR

(126-127) Extension Flag and Checksum

Extension Block(s)  : 0
Checksum Value      : 0

___________________________________________________________________

System Information Summary:

Processor            : Intel(R) Core(TM) i5-7200U CPU @ 2.50GHz
Operating System     : Microsoft Windows 10 Home
OS Version           : 10.0.19045
Service Pack         : 0.0

Video Controler:

Device ID            : VideoController1
Name                 : Intel(R) HD Graphics 620
Adapter Compatibility: Intel Corporation
Video Processor      : Intel(R) HD Graphics Family
Video RAM            : 1.00 GB (1,073,741,824 Bytes)
Availability         : Running or Full Power
Driver Version       : 26.20.100.7324
PNP Device ID        : PCI\VEN_8086&DEV_5916&SUBSYS_C148144D&REV_02\3&11583659&0&10
Resolution           : 1920x1080
Max Refresh Rate     : 59 Hz
Min Refresh Rate     : 48 Hz
Current Refresh Rate : 59 Hz
Current Scan Mode    : None-Interlaced
Status               : OK


___________________________________________________________________
저작자표시 (새창열림)

'하드웨어 > VR' 카테고리의 다른 글

pico real plus on linux  (0) 2026.02.09
pico real plus 윈도우에 연결하기  (0) 2024.07.31
5.5inch IPS 4k LCD  (0) 2024.07.29
pico real plus for U+ 구매  (0) 2024.07.28
Gear VR 리눅스 접속  (0) 2022.11.07
Posted by 구차니
embeded/esp322026. 2. 8. 15:07

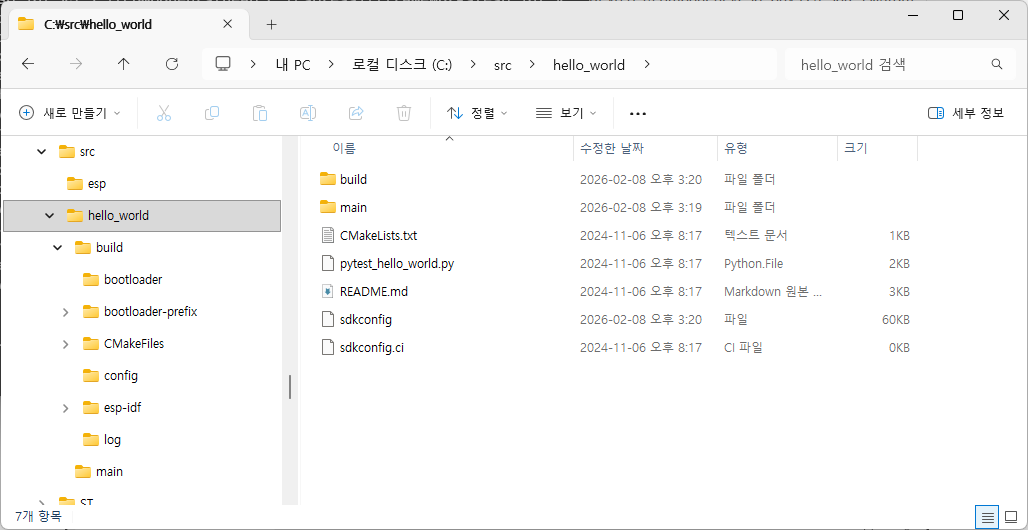

idf 프로젝트 생성하기

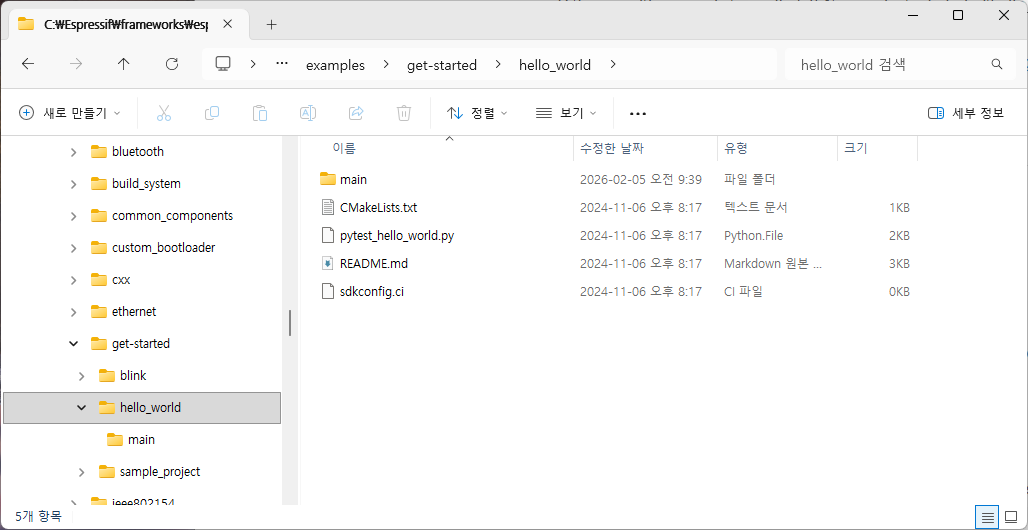

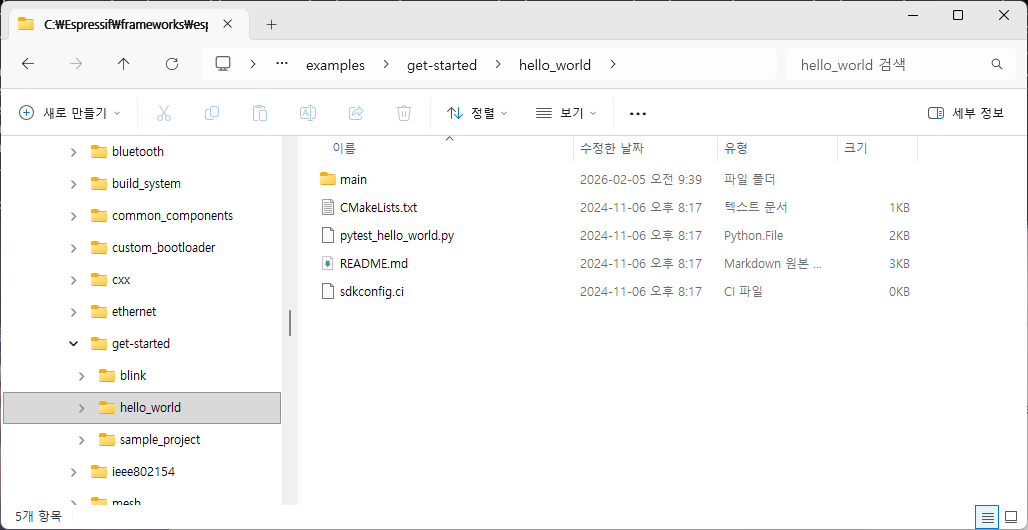

찾아보니 아래 경로에 있다

C:\Espressif\frameworks\esp-idf-v5.3.1\examples\get-started\hello_world

[링크 : https://docs.espressif.com/projects/esp-idf/en/stable/esp32/get-started/windows-setup.html]




C:\src>mkdir tt

C:\src>cd tt

C:\src\tt>mkdir main

C:\src\tt>idf.py add-dependency "espressif/esp_lvgl_port^2.3.0"
Executing action: add-dependency
Created "C:\src\tt\main\idf_component.yml"
Successfully added dependency "espressif/esp_lvgl_port^2.3.0" to component "main"
Done

C:\src\tt>idf.py add-dependency "lvgl/lvgl^9.*"
Executing action: add-dependency
Successfully added dependency "lvgl/lvgl^9.*" to component "main"
Done

C:\src\tt>git submodule add https://github.com/lvgl/lvgl.git components/lvgl
fatal: not a git repository (or any of the parent directories): .git

C:\src\tt>idf.py add-dependency "espressif/esp_lcd_gc9a01^2.0.0"
Executing action: add-dependency
Successfully added dependency "espressif/esp_lcd_gc9a01^2.0.0" to component "main"
Done

C:\src\tt>dir
 C 드라이브의 볼륨에는 이름이 없습니다.
 볼륨 일련 번호: 6A30-5BAD

 C:\src\tt 디렉터리

2026-02-08  오후 03:04    <DIR>          .
2026-02-08  오후 03:04    <DIR>          ..
2026-02-08  오후 03:04    <DIR>          main
               0개 파일                   0 바이트
               3개 디렉터리  379,272,712,192 바이트 남음

C:\src\tt>cd main

C:\src\tt\main>dir
 C 드라이브의 볼륨에는 이름이 없습니다.
 볼륨 일련 번호: 6A30-5BAD

 C:\src\tt\main 디렉터리

2026-02-08  오후 03:04    <DIR>          .
2026-02-08  오후 03:04    <DIR>          ..
2026-02-08  오후 03:06               652 idf_component.yml
               1개 파일                 652 바이트
               2개 디렉터리  379,272,712,192 바이트 남음

C:\src\tt\main>type idf_component.yml
## IDF Component Manager Manifest File
dependencies:
  espressif/esp_lcd_gc9a01: "^2.0.0"
  lvgl/lvgl: "^9.*"
  espressif/esp_lvgl_port: "^2.3.0"
  ## Required IDF version
  idf:
    version: ">=4.1.0"
  # # Put list of dependencies here
  # # For components maintained by Espressif:
  # component: "~1.0.0"
  # # For 3rd party components:
  # username/component: ">=1.0.0,<2.0.0"
  # username2/component2:
  #   version: "~1.0.0"
  #   # For transient dependencies `public` flag can be set.
  #   # `public` flag doesn't have an effect dependencies of the `main` component.
  #   # All dependencies of `main` are public by default.
  #   public: true

[링크 : https://docs.lvgl.io/master/integration/chip_vendors/espressif/add_lvgl_to_esp32_idf_project.html]




C:\src>cd hello_world

C:\src\hello_world>idf.py set-target esp32
Adding "set-target"'s dependency "fullclean" to list of commands with default set of options.
Executing action: fullclean
Build directory 'C:\src\hello_world\build' not found. Nothing to clean.
Executing action: set-target
Set Target to: esp32, new sdkconfig will be created.
Running cmake in directory C:\src\hello_world\build
Executing "cmake -G Ninja -DPYTHON_DEPS_CHECKED=1 -DPYTHON=C:\Espressif\python_env\idf5.3_py3.11_env\Scripts\python.exe -DESP_PLATFORM=1 -DIDF_TARGET=esp32 -DCCACHE_ENABLE=1 C:\src\hello_world"...
-- Found Git: C:/Espressif/tools/idf-git/2.44.0/cmd/git.exe (found version "2.44.0.windows.1")
-- ccache will be used for faster recompilation
-- The C compiler identification is GNU 13.2.0
-- The CXX compiler identification is GNU 13.2.0
-- The ASM compiler identification is GNU
-- Found assembler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-gcc.exe
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Check for working C compiler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-gcc.exe - skipped
-- Detecting C compile features
-- Detecting C compile features - done
-- Detecting CXX compiler ABI info
-- Detecting CXX compiler ABI info - done
-- Check for working CXX compiler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-g++.exe - skipped
-- Detecting CXX compile features
-- Detecting CXX compile features - done
-- git rev-parse returned 'fatal: not a git repository (or any of the parent directories): .git'
-- Could not use 'git describe' to determine PROJECT_VER.
-- Building ESP-IDF components for target esp32
-- Project sdkconfig file C:/src/hello_world/sdkconfig
-- Compiler supported targets: xtensa-esp-elf
-- Found Python3: C:/Espressif/python_env/idf5.3_py3.11_env/Scripts/python.exe (found version "3.11.2") found components: Interpreter
-- Performing Test CMAKE_HAVE_LIBC_PTHREAD
-- Performing Test CMAKE_HAVE_LIBC_PTHREAD - Success
-- Found Threads: TRUE
-- Performing Test C_COMPILER_SUPPORTS_WFORMAT_SIGNEDNESS
-- Performing Test C_COMPILER_SUPPORTS_WFORMAT_SIGNEDNESS - Success
-- App "hello_world" version: 1
-- Adding linker script C:/src/hello_world/build/esp-idf/esp_system/ld/memory.ld
-- Adding linker script C:/src/hello_world/build/esp-idf/esp_system/ld/sections.ld.in
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rom.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.api.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.libgcc.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.newlib-data.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.syscalls.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.newlib-funcs.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/soc/esp32/ld/esp32.peripherals.ld
-- Components: app_trace app_update bootloader bootloader_support bt cmock console cxx driver efuse esp-tls esp_adc esp_app_format esp_bootloader_format esp_coex esp_common esp_driver_ana_cmpr esp_driver_cam esp_driver_dac esp_driver_gpio esp_driver_gptimer esp_driver_i2c esp_driver_i2s esp_driver_isp esp_driver_jpeg esp_driver_ledc esp_driver_mcpwm esp_driver_parlio esp_driver_pcnt esp_driver_ppa esp_driver_rmt esp_driver_sdio esp_driver_sdm esp_driver_sdmmc esp_driver_sdspi esp_driver_spi esp_driver_touch_sens esp_driver_tsens esp_driver_uart esp_driver_usb_serial_jtag esp_eth esp_event esp_gdbstub esp_hid esp_http_client esp_http_server esp_https_ota esp_https_server esp_hw_support esp_lcd esp_local_ctrl esp_mm esp_netif esp_netif_stack esp_partition esp_phy esp_pm esp_psram esp_ringbuf esp_rom esp_system esp_timer esp_vfs_console esp_wifi espcoredump esptool_py fatfs freertos hal heap http_parser idf_test ieee802154 json log lwip main mbedtls mqtt newlib nvs_flash nvs_sec_provider openthread partition_table perfmon protobuf-c protocomm pthread sdmmc soc spi_flash spiffs tcp_transport ulp unity usb vfs wear_levelling wifi_provisioning wpa_supplicant xtensa
-- Component paths: C:/Espressif/frameworks/esp-idf-v5.3.1/components/app_trace C:/Espressif/frameworks/esp-idf-v5.3.1/components/app_update C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader_support C:/Espressif/frameworks/esp-idf-v5.3.1/components/bt C:/Espressif/frameworks/esp-idf-v5.3.1/components/cmock C:/Espressif/frameworks/esp-idf-v5.3.1/components/console C:/Espressif/frameworks/esp-idf-v5.3.1/components/cxx C:/Espressif/frameworks/esp-idf-v5.3.1/components/driver C:/Espressif/frameworks/esp-idf-v5.3.1/components/efuse C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp-tls C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_adc C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_app_format C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_bootloader_format C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_coex C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_common C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_ana_cmpr C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_cam C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_dac C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_gpio C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_gptimer C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_i2c C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_i2s C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_isp C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_jpeg C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_ledc C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_mcpwm C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_parlio C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_pcnt C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_ppa C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_rmt C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_sdio C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_sdm C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_sdmmc C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_sdspi C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_spi C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_touch_sens C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_tsens C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_uart C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_driver_usb_serial_jtag C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_eth C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_event C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_gdbstub C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_hid C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_http_client C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_http_server C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_https_ota C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_https_server C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_hw_support C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_lcd C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_local_ctrl C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_mm C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_netif C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_netif_stack C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_partition C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_phy C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_pm C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_psram C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_ringbuf C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_system C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_timer C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_vfs_console C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_wifi C:/Espressif/frameworks/esp-idf-v5.3.1/components/espcoredump C:/Espressif/frameworks/esp-idf-v5.3.1/components/esptool_py C:/Espressif/frameworks/esp-idf-v5.3.1/components/fatfs C:/Espressif/frameworks/esp-idf-v5.3.1/components/freertos C:/Espressif/frameworks/esp-idf-v5.3.1/components/hal C:/Espressif/frameworks/esp-idf-v5.3.1/components/heap C:/Espressif/frameworks/esp-idf-v5.3.1/components/http_parser C:/Espressif/frameworks/esp-idf-v5.3.1/components/idf_test C:/Espressif/frameworks/esp-idf-v5.3.1/components/ieee802154 C:/Espressif/frameworks/esp-idf-v5.3.1/components/json C:/Espressif/frameworks/esp-idf-v5.3.1/components/log C:/Espressif/frameworks/esp-idf-v5.3.1/components/lwip C:/src/hello_world/main C:/Espressif/frameworks/esp-idf-v5.3.1/components/mbedtls C:/Espressif/frameworks/esp-idf-v5.3.1/components/mqtt C:/Espressif/frameworks/esp-idf-v5.3.1/components/newlib C:/Espressif/frameworks/esp-idf-v5.3.1/components/nvs_flash C:/Espressif/frameworks/esp-idf-v5.3.1/components/nvs_sec_provider C:/Espressif/frameworks/esp-idf-v5.3.1/components/openthread C:/Espressif/frameworks/esp-idf-v5.3.1/components/partition_table C:/Espressif/frameworks/esp-idf-v5.3.1/components/perfmon C:/Espressif/frameworks/esp-idf-v5.3.1/components/protobuf-c C:/Espressif/frameworks/esp-idf-v5.3.1/components/protocomm C:/Espressif/frameworks/esp-idf-v5.3.1/components/pthread C:/Espressif/frameworks/esp-idf-v5.3.1/components/sdmmc C:/Espressif/frameworks/esp-idf-v5.3.1/components/soc C:/Espressif/frameworks/esp-idf-v5.3.1/components/spi_flash C:/Espressif/frameworks/esp-idf-v5.3.1/components/spiffs C:/Espressif/frameworks/esp-idf-v5.3.1/components/tcp_transport C:/Espressif/frameworks/esp-idf-v5.3.1/components/ulp C:/Espressif/frameworks/esp-idf-v5.3.1/components/unity C:/Espressif/frameworks/esp-idf-v5.3.1/components/usb C:/Espressif/frameworks/esp-idf-v5.3.1/components/vfs C:/Espressif/frameworks/esp-idf-v5.3.1/components/wear_levelling C:/Espressif/frameworks/esp-idf-v5.3.1/components/wifi_provisioning C:/Espressif/frameworks/esp-idf-v5.3.1/components/wpa_supplicant C:/Espressif/frameworks/esp-idf-v5.3.1/components/xtensa
-- Configuring done
-- Generating done
-- Build files have been written to: C:/src/hello_world/build








C:\src\hello_world>idf.py build
Executing action: all (aliases: build)
Running ninja in directory C:\src\hello_world\build
Executing "ninja all"...
[4/966] Generating ../../partition_table/partition-table.bin
Partition table binary generated. Contents:
*******************************************************************************
# ESP-IDF Partition Table
# Name, Type, SubType, Offset, Size, Flags
nvs,data,nvs,0x9000,24K,
phy_init,data,phy,0xf000,4K,
factory,app,factory,0x10000,1M,
*******************************************************************************
[452/966] Performing configure step for 'bootloader'
-- Found Git: C:/Espressif/tools/idf-git/2.44.0/cmd/git.exe (found version "2.44.0.windows.1")
-- The C compiler identification is GNU 13.2.0
-- The CXX compiler identification is GNU 13.2.0
-- The ASM compiler identification is GNU
-- Found assembler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-gcc.exe
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Check for working C compiler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-gcc.exe - skipped
-- Detecting C compile features
-- Detecting C compile features - done
-- Detecting CXX compiler ABI info
-- Detecting CXX compiler ABI info - done
-- Check for working CXX compiler: C:/Espressif/tools/xtensa-esp-elf/esp-13.2.0_20240530/xtensa-esp-elf/bin/xtensa-esp32-elf-g++.exe - skipped
-- Detecting CXX compile features
-- Detecting CXX compile features - done
-- Building ESP-IDF components for target esp32
-- Project sdkconfig file C:/src/hello_world/sdkconfig
-- Compiler supported targets: xtensa-esp-elf
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/soc/esp32/ld/esp32.peripherals.ld
-- Bootloader project name: "bootloader" version: 1
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rom.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.api.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.libgcc.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom/esp32/ld/esp32.rohttp://m.newlib-funcs.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader/subproject/main/ld/esp32/bootloader.ld
-- Adding linker script C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader/subproject/main/ld/esp32/bootloader.rom.ld
-- Components: bootloader bootloader_support efuse esp_app_format esp_bootloader_format esp_common esp_hw_support esp_rom esp_system esptool_py freertos hal log main micro-ecc newlib partition_table soc spi_flash xtensa
-- Component paths: C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader_support C:/Espressif/frameworks/esp-idf-v5.3.1/components/efuse C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_app_format C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_bootloader_format C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_common C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_hw_support C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_rom C:/Espressif/frameworks/esp-idf-v5.3.1/components/esp_system C:/Espressif/frameworks/esp-idf-v5.3.1/components/esptool_py C:/Espressif/frameworks/esp-idf-v5.3.1/components/freertos C:/Espressif/frameworks/esp-idf-v5.3.1/components/hal C:/Espressif/frameworks/esp-idf-v5.3.1/components/log C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader/subproject/main C:/Espressif/frameworks/esp-idf-v5.3.1/components/bootloader/subproject/components/micro-ecc C:/Espressif/frameworks/esp-idf-v5.3.1/components/newlib C:/Espressif/frameworks/esp-idf-v5.3.1/components/partition_table C:/Espressif/frameworks/esp-idf-v5.3.1/components/soc C:/Espressif/frameworks/esp-idf-v5.3.1/components/spi_flash C:/Espressif/frameworks/esp-idf-v5.3.1/components/xtensa
-- Configuring done
-- Generating done
-- Build files have been written to: C:/src/hello_world/build/bootloader
[107/108] Generating binary image from built executable
esptool.py v4.8.1
Creating esp32 image...
Merged 2 ELF sections
Successfully created esp32 image.
Generated C:/src/hello_world/build/bootloader/bootloader.bin
[108/108] cmd.exe /C "cd /D C:\src\hello_world\build\bootl...0x1000 C:/src/hello_world/build/bootloader/bootloader.bin"
Bootloader binary size 0x6880 bytes. 0x780 bytes (7%) free.
[965/966] Generating binary image from built executable
esptool.py v4.8.1
Creating esp32 image...
Merged 2 ELF sections
Successfully created esp32 image.
Generated C:/src/hello_world/build/hello_world.bin
[966/966] cmd.exe /C "cd /D C:\src\hello_world\build\esp-i...tition-table.bin C:/src/hello_world/build/hello_world.bin"
hello_world.bin binary size 0x2b9c0 bytes. Smallest app partition is 0x100000 bytes. 0xd4640 bytes (83%) free.

Project build complete. To flash, run:
 idf.py flash
or
 idf.py -p PORT flash
or
 python -m esptool --chip esp32 -b 460800 --before default_reset --after hard_reset write_flash --flash_mode dio --flash_size 2MB --flash_freq 40m 0x1000 build\bootloader\bootloader.bin 0x8000 build\partition_table\partition-table.bin 0x10000 build\hello_world.bin
or from the "C:\src\hello_world\build" directory
 python -m esptool --chip esp32 -b 460800 --before default_reset --after hard_reset write_flash "@flash_args"




C:\src\hello_world>idf.py add-dependency "espressif/esp_lvgl_port^2.3.0"
Executing action: add-dependency
Created "C:\src\hello_world\main\idf_component.yml"
Successfully added dependency "espressif/esp_lvgl_port^2.3.0" to component "main"

C:\src\hello_world>type main\idf_component.yml
## IDF Component Manager Manifest File
dependencies:
  espressif/esp_lvgl_port: "^2.3.0"
  ## Required IDF version
  idf:
    version: ">=4.1.0"
  # # Put list of dependencies here
  # # For components maintained by Espressif:
  # component: "~1.0.0"
  # # For 3rd party components:
  # username/component: ">=1.0.0,<2.0.0"
  # username2/component2:
  #   version: "~1.0.0"
  #   # For transient dependencies `public` flag can be set.
  #   # `public` flag doesn't have an effect dependencies of the `main` component.
  #   # All dependencies of `main` are public by default.
  #   public: true

C:\src\hello_world>idf.py add-dependency "lvgl/lvgl^8.*"
Executing action: add-dependency
Successfully added dependency "lvgl/lvgl^8.*" to component "main"

C:\src\hello_world>type main\idf_component.yml
## IDF Component Manager Manifest File
dependencies:
  lvgl/lvgl: "^8.*"
  espressif/esp_lvgl_port: "^2.3.0"
  ## Required IDF version
  idf:
    version: ">=4.1.0"
  # # Put list of dependencies here
  # # For components maintained by Espressif:
  # component: "~1.0.0"
  # # For 3rd party components:
  # username/component: ">=1.0.0,<2.0.0"
  # username2/component2:
  #   version: "~1.0.0"
  #   # For transient dependencies `public` flag can be set.
  #   # `public` flag doesn't have an effect dependencies of the `main` component.
  #   # All dependencies of `main` are public by default.
  #   public: true

C:\src\hello_world>idf.py add-dependency "espressif/esp_lcd_gc9a01^2.0.0"
Executing action: add-dependency
Successfully added dependency "espressif/esp_lcd_gc9a01^2.0.0" to component "main"

C:\src\hello_world>type main\idf_component.yml
## IDF Component Manager Manifest File
dependencies:
  espressif/esp_lcd_gc9a01: "^2.0.0"
  lvgl/lvgl: "^8.*"
  espressif/esp_lvgl_port: "^2.3.0"
  ## Required IDF version
  idf:
    version: ">=4.1.0"
  # # Put list of dependencies here
  # # For components maintained by Espressif:
  # component: "~1.0.0"
  # # For 3rd party components:
  # username/component: ">=1.0.0,<2.0.0"
  # username2/component2:
  #   version: "~1.0.0"
  #   # For transient dependencies `public` flag can be set.
  #   # `public` flag doesn't have an effect dependencies of the `main` component.
  #   # All dependencies of `main` are public by default.
  #   public: true



C:\src\hello_world>idf.py menuconfig
Executing action: menuconfig
Running ninja in directory C:\src\hello_world\build
Executing "ninja menuconfig"...
[0/1] cmd.exe /C "cd /D C:\src\hello_world\build && C:\Esp...ERSION=5.3.1 --output config C:/src/hello_world/sdkconfig"C:/Espressif/frameworks/esp-idf-v5.3.1/Kconfig:15: warning: IDF_ENV_FPGA has 'option env="IDF_ENV_FPGA"', but the environment variable IDF_ENV_FPGA is not set
Loaded configuration 'C:/src/hello_world/sdkconfig'
No changes to save (for 'C:/src/hello_world/sdkconfig')



+

component config 를 따라가보면 먼가 많긴한데 아쉽게도(?) npm 이나 pip 처럼 먼가 외부 라이브러리 가져오는건 아니고

이걸 수정하면 sdkconfig 파일이 바뀔 뿐인데 어떻게 쓰지?

+

[링크 : https://docs.espressif.com/projects/esp-idf/en/stable/esp32/api-guides/tools/idf-py.html]

저작자표시 (새창열림)

'embeded > esp32' 카테고리의 다른 글

esp component 와 idf.py create-project-from-example  (0) 2026.02.10
idf.py help  (0) 2026.02.10
esp-idf on windows  (0) 2026.02.05
esp32 와 ili9341 direction  (0) 2026.01.23
esp32-wroom-32 보드 / arduino 개발툴  (0) 2026.01.23
Posted by 구차니

티스토리툴바
