눈누난나~

개발보드 꺼내서 연결해보니 U-boot 레벨에서 20V 받아가는 것 확인.. -_-!

USB 규격 볼 바에는 이걸 보는게 빠를 듯..

[링크 : https://github.com/nxp-imx/uboot-imx/]

[링크 : https://community.nxp.com/t5/i-MX-Processors-Knowledge-Base/i-MX8MP-USB-PD-realized/ta-p/1531209]

아무생각없이 보고 있던 소스.. -_- mp를 봐야했나..?

[링크 : https://github.com/nxp-imx/uboot-imx/blob/lf_v2022.04/board/freescale/imx8mm_evk/imx8mm_evk.c]

소스를 보면 변경점이 꽤 많긴 하지만 큰 틀에서 ptn5110 쓰는건 동일해서 mm 으로 보는게 편할지도?

[링크 : https://github.com/nxp-imx/uboot-imx/blob/lf_v2022.04/board/freescale/imx8mp_evk/imx8mp_evk.c]

+

evk uboot 로그

busybox에 포함된 minicom 보다 더 간략화된 통신 터미널인데

설명이 부실해서 종료하는 법을 알기 힘들다 -_-

[링크 : https://www.armadeus.org/wiki/index.php?title=Microcom]

고통 받고 있는 ptn5110에 대해서 검색하는데

리눅스 소스상에 dtb로만 존재해서 문법을 찾아보는 중.

봐야할 부분은 source-pdos의 <PDO_FIXED()>; 인데

	ptn5110: tcpc@50 {
		compatible = "nxp,ptn5110", "tcpci";
		pinctrl-names = "default";
		pinctrl-0 = <&pinctrl_typec>;
		reg = <0x50>;
		interrupt-parent = <&lsio_gpio1>;
		interrupts = <3 IRQ_TYPE_LEVEL_LOW>;

		usb_con1: connector {
			compatible = "usb-c-connector";
			label = "USB-C";
			power-role = "source";
			data-role = "dual";
			source-pdos = <PDO_FIXED(5000, 3000, PDO_FIXED_USB_COMM)>;

			ports {
				#address-cells = <1>;
				#size-cells = <0>;

				port@0 {
					reg = <0>;

					typec_dr_sw: endpoint {
						remote-endpoint = <&usb3_drd_sw>;
					};
				};

				port@1 {
					reg = <1>;

					typec_con_ss: endpoint {
						remote-endpoint = <&usb3_data_ss>;
					};
				};
			};
		};
	};

<> 는 cell 이라고 부르고

[링크 : https://kernel.bz/boardPost/118684/3]

unsigned int로 된 배열인것 같은데

[링크 : https://jung-max.github.io/2019/10/22/Device_Tree_문법/]

도대체 저 매크로는 어떻게 dtb에서 인식을 하고 쓰는거지? 하고 찾아보니

아래의 경로에서 dt-bindings 라는 곳에서 정의가 되어있었다.

선언을 하도 여러군데서 하다보니 일반소스에서만 선언된 줄 알았는데..

device tress binding 이라는 녀석이 또 추가 되었나 보다..

[링크 : https://docs.zephyrproject.org/latest/build/dts/bindings.html]

PDO 쪽으로 검색해서 발견했는데

[링크 : https://chromium.googlesource.com/chromiumos/platform/ec/+/firmware-twinkie-9628.B/include/usb_pd.h]

드라이버는 이쪽 인 것 같고

[링크 : https://github.com/torvalds/linux/tree/master/drivers/usb/typec]

헤더는 이쪽인 것 같다.

[링크 : https://github.com/torvalds/linux/blob/master/include/linux/usb/pd.h]

계엄령 경고했던 김민석 “尹, 오더만 내리면 계엄 완성이라 생각했을 것”

[링크 : https://v.daum.net/v/20241204085934850]

엥? 갑자기? 왜?

[링크 : https://v.daum.net/v/20241203223139974]

[링크 : https://v.daum.net/v/20241203223633019]

PDP Rating(Power Delivery Power Rating)
[링크 : https://usb.org/sites/default/files/D2T2-1%20-%20USB%20Power%20Delivery.pdf]


PDO(Power Data Object)
APDO(Augmented Power Data Object) = PPS(Programmable Power supply)
[링크 : https://smartchoice.kr/usb-고속충전의-종류와-usb-pd-충전에-대해-자세히-알아보자/]

AMS (Atomic message sequence)

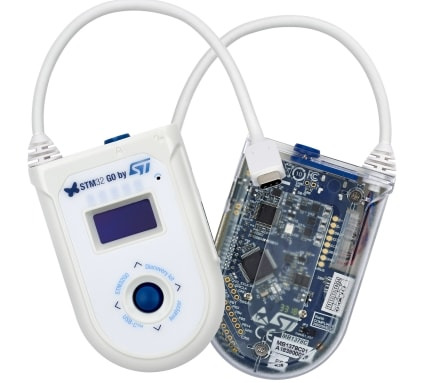

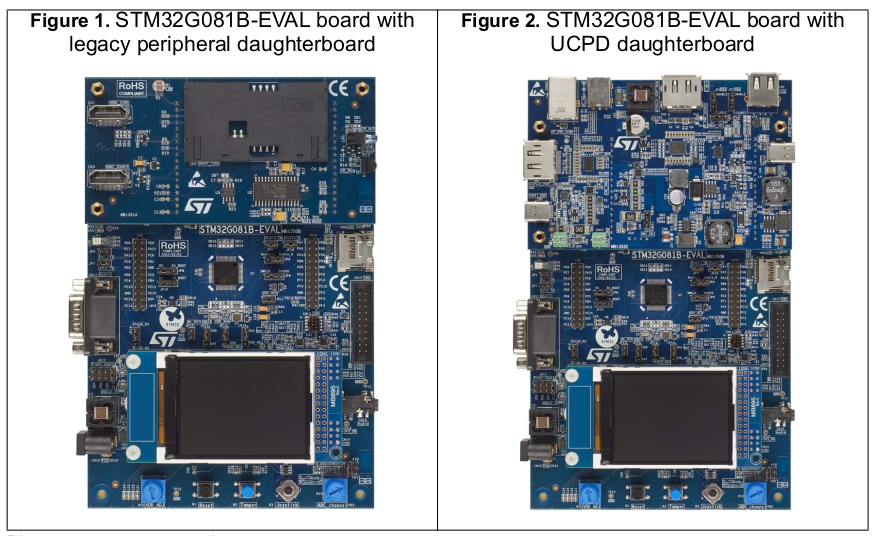

[링크 : https://www.st.com/resource/en/user_manual/um2552-managing-usb-power-delivery-systems-with-stm32-microcontrollers-stmicroelectronics.pdf]

PDO는 또 머냐...

[링크 : https://velog.io/@zhemdrawer/USB-PD-이해]

PDOs - Power-Data Objects

RDO - Request-Data Object

[링크 : https://www.ti.com/lit/an/slva842/slva842.pdf]

+

2024.12.08

PPS(Programmable Power Supply)

[링크 : https://www.belkin.com/kr/support-article/?articleNum=318878]

USB PD 1.0 - profile

USB PD 2.0 - PDO

USB PD 3.0 - APDO / PPS

[링크 : https://namu.wiki/w/USB%20PD]

+

2024.12.13

[링크 : https://velog.io/@zhemdrawer/USB-PD-이해]

걍 패킷을 보낸다 라는걸 죄다 SOP라고 퉁치는것 같은데

SOP

SOP'

SOP''

SOP* 이런게 나와서 헷갈리는 중..

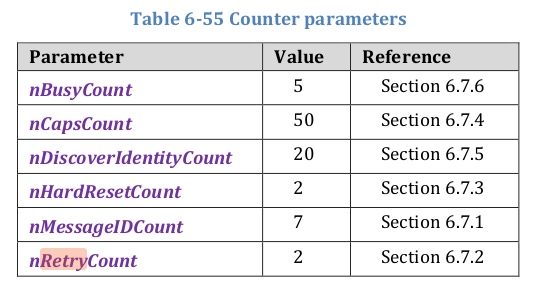

[링크 : https://usb.org/sites/default/files/D2T2-1%20-%20USB%20Power%20Delivery.pdf]

[링크 : https://ww1.microchip.com/downloads/en/AppNotes/00001974A.pdf]

50h 에 TRANSMIT 이라는 레지스터가 있는데 Read / Write 이고 [2:0] 3비트는 아래의 값을 지닌댄다.

도대체 cable reset은 왜 저기서 튀어나오는걸까?

[링크 : https://www.nxp.com/docs/en/data-sheet/PTN5110.pdf]

각 패킷별 전송이나 응답할 녀석이 달라지는건가?

[링크 : https://www.graniteriverlabs.com/en-us/technical-blog/usb-pd-power-delivery-spec-versions]

[링크 : https://www.nxp.com/docs/en/application-note/AN12137.pdf]

위에서 4.7.1~4.7.3을 보라는데 제목만 봐서는.. 흐음..

[링크 : https://www.usb.org/sites/default/files/documents/usb-port_controller_specification_rev2.0_v1.0_0.pdf]

RDO (Request Data Object)

[링크 : https://www.ti.com/lit/an/slva842/slva842.pdf]

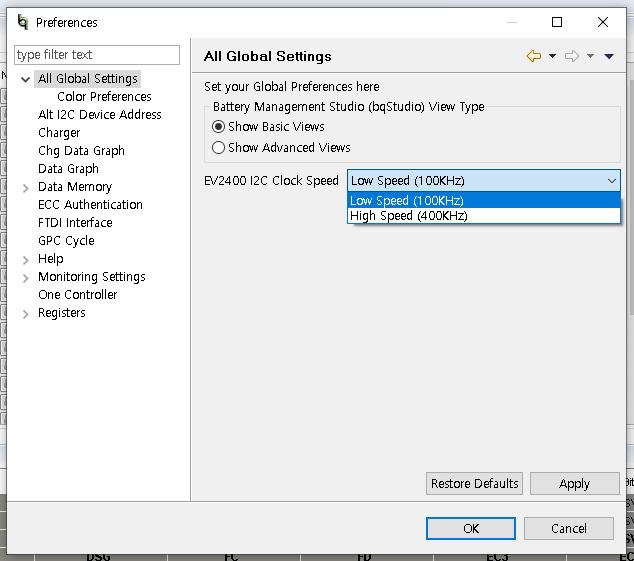

RESET_REG랑 RESET_VINDPM을 둘다 set 하고 하니 VINDPM의 값이 변경되지 않는 현상이 발생함.

그냥 RESET_VINDPM 만 설정해주면 된다.

해당 값은 0x0B/0x0A 의 InputVoltage Register 값에 있는데

VBUS-1.28V 로 초기화 되는 값이라는데

반대로 보면.. 1.28V를 더해줘야 하냐.. 그게 아니라면 DC offset이 3.2V 니까(0x00) 일때 3.2V를 더해주는게 맞냐 좀 헷갈린다.
