embeded/Cortex-M3 STM2025. 11. 22. 20:26

stm32f103c8t6 blue pill board

예제

[링크 : https://github.com/miniwinwm/BluePillDemo]



ATMEL AVR 아두이노 대신 stm32를 넣기 시작한게 bluepill 인가..?

[링크 : https://deepbluembedded.com/stm32-blue-pill-pinout-programming-guide/]



c8과 c6 두가지가 있다는데 플래시와 메모리 용량이 차이가 많이 난다.

  • Arm® 32-bit Cortex®-M3 CPU core
    • 72 MHz maximum frequency, 1.25 DMIPS/MHz (Dhrystone 2.1) performance at 0 wait state memory access
    • Single-cycle multiplication and hardware division
  • Memories
    • 64 or 128 Kbytes of Flash memory
    • 20 Kbytes of SRAM

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f103c8.html]



  • ARM 32-bit Cortex™-M3 CPU Core
    • 72 MHz maximum frequency,1.25 DMIPS/MHz (Dhrystone 2.1) performance at 0 wait state memory access
    • Single-cycle multiplication and hardware division
  • Memories
    • 16 or 32 Kbytes of Flash memory
    • 6 or 10 Kbytes of SRAM

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f103c6.html]

저작자표시 (새창열림)

'embeded > Cortex-M3 STM' 카테고리의 다른 글

stm32f103 usb c 연결 + usb ttl 연결  (0) 2025.11.22
stm32f103 dfu (Device Firmware Upgrade)  (0) 2025.11.19
stn32f103 usb cdc(communication device class)  (0) 2025.11.19
stm32f103 도착  (0) 2025.11.19
stm32 adc + dma.. part 2?  (0) 2025.10.29
Posted by 구차니
embeded/Cortex-M4 STM2025. 11. 22. 20:17

stm32f411 black fill board

stm32f103 bootloader 검색하면 이상하게(?) black pill 이라는게 자주 보이는데

먼가 해서 찾아보니 f411 / cortex-m4 기반의 개발보드인가 보다.


cortex-m4

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f411.html]



내가 가진거랑 거의 보드 레이아웃이 동일한 걸 보면.. 내꺼가 이 녀석의 cortex-m3의 클론인거 같기도 한데

[링크 : https://www.devicemart.co.kr/goods/view?no=14997708]




조금 더 찾아보니 blue pill 이라고 색상별로 나온 레퍼런스가 있고, blue -> black 순서로 후계기 인듯.

[링크 : https://stm32-base.org/boards/STM32F103C8T6-Blue-Pill.html]

저작자표시 (새창열림)

'embeded > Cortex-M4 STM' 카테고리의 다른 글

stm32g473 adc  (0) 2025.11.03
Posted by 구차니
embeded/Cortex-M3 STM2025. 11. 22. 19:40

stm32f103 usb c 연결 + usb ttl 연결

단순하게 전원만 연결되는줄 알았는데

윈도우에서는 잘못된 장치라고 떠서, 리눅스에서 확인



boot0 - 0  / boot1 - 0 에 usb 연결

[   50.788963] usb 1-1.1: new full-speed USB device number 4 using ehci-pci
[   50.853992] usb 1-1.1: device descriptor read/64, error -32
[   51.023960] usb 1-1.1: device descriptor read/64, error -32
[   51.196938] usb 1-1.1: new full-speed USB device number 5 using ehci-pci
[   51.261946] usb 1-1.1: device descriptor read/64, error -32
[   51.429943] usb 1-1.1: device descriptor read/64, error -32
[   51.533019] usb 1-1-port1: attempt power cycle
[   52.113007] usb 1-1.1: new full-speed USB device number 6 using ehci-pci
[   52.524932] usb 1-1.1: device not accepting address 6, error -32
[   52.589928] usb 1-1.1: new full-speed USB device number 7 using ehci-pci
[   53.004924] usb 1-1.1: device not accepting address 7, error -32
[   53.005142] usb 1-1-port1: unable to enumerate USB device



boot0 - 1 / boot1 - 0에 usb 연결. 차이는 없다.

[  225.014866] usb 1-1.1: new full-speed USB device number 8 using ehci-pci
[  225.079866] usb 1-1.1: device descriptor read/64, error -32
[  225.253817] usb 1-1.1: device descriptor read/64, error -32
[  225.420787] usb 1-1.1: new full-speed USB device number 9 using ehci-pci
[  225.485801] usb 1-1.1: device descriptor read/64, error -32
[  225.654762] usb 1-1.1: device descriptor read/64, error -32
[  225.756872] usb 1-1-port1: attempt power cycle
[  226.337664] usb 1-1.1: new full-speed USB device number 10 using ehci-pci
[  226.756996] usb 1-1.1: device not accepting address 10, error -32
[  226.820602] usb 1-1.1: new full-speed USB device number 11 using ehci-pci
[  227.236577] usb 1-1.1: device not accepting address 11, error -32
[  227.236751] usb 1-1-port1: unable to enumerate USB device





일단 PA9이 USART1_TX / PA10이 USART1_RX니까 USB TTL을 이용해서 적당히 연결해줘본다.

[링크 : https://www.st.com/resource/en/datasheet/stm32f103c8.pdf]



USB TTL이 /dev/ttyUSB0으로 인식해서 설정하고 읽어보면 잘 읽힌다.

$ stm32flash /dev/ttyUSB0
stm32flash 0.5

http://stm32flash.sourceforge.net/

Interface serial_posix: 57600 8E1
Warning: the interface was not closed properly.
Version      : 0x30
Option 1     : 0x00
Option 2     : 0x00
Device ID    : 0x0410 (STM32F10xxx Medium-density)
- RAM        : Up to 20KiB  (512b reserved by bootloader)
- Flash      : Up to 128KiB (size first sector: 4x1024)
- Option RAM : 16b
- System RAM : 2KiB



프로그램이 없어서 그런가 boot0 - 0, boot1 - 0 으로 되어있어도 내부 부트로더가 작동한다.

[링크 : https://eteo.tistory.com/417]



무언가 구으면 boot0 - 1, boot1 - 0 으로 하고 리셋눌러줘야 stm32flash에 응답한다.

저작자표시 (새창열림)

'embeded > Cortex-M3 STM' 카테고리의 다른 글

stm32f103c8t6 blue pill board  (0) 2025.11.22
stm32f103 dfu (Device Firmware Upgrade)  (0) 2025.11.19
stn32f103 usb cdc(communication device class)  (0) 2025.11.19
stm32f103 도착  (0) 2025.11.19
stm32 adc + dma.. part 2?  (0) 2025.10.29
Posted by 구차니
embeded/Cortex-M3 STM2025. 11. 19. 19:47

stm32f103 dfu (Device Firmware Upgrade)

리눅스/우분투

[링크 : https://manpages.ubuntu.com/manpages/xenial//man1/dfu-util.1.html]



윈도우

Description

STSW-STM32080 package contains all binaries and source code for DfuSe USB device firmware upgrade (DFU) software, including the demonstration, debugging GUIs and protocol layers.
It includes the DFU driver compatible with the latest Microsoft®OS.
DfuSe utility can be used to interact with the STM32 system memory bootloader or any In-Application Programming (IAP) firmware, running from the user Flash, thus allowing internal memories programming through USB.
All source files for Microsoft®Visual Studio 2012 are provided as well, to allow the customization of the default GUI interface.

  • All features

    • DfuSE USB Programming
    • Command line version
    • All binaries and sources provided


[링크 : https://www.st.com/en/development-tools/stsw-stm32080.html]



[링크 : https://community.st.com/t5/stm32cubeide-mcus/programming-stm32-in-bootloader-mode-under-linux/td-p/277572]

[링크 : https://www.os4all.com/m/70]

[링크 : https://www.os4all.com/m/69]



dfu 부트로더

[링크 : https://bigcoco.tistory.com/m/6]





저작자표시 (새창열림)

'embeded > Cortex-M3 STM' 카테고리의 다른 글

stm32f103c8t6 blue pill board  (0) 2025.11.22
stm32f103 usb c 연결 + usb ttl 연결  (0) 2025.11.22
stn32f103 usb cdc(communication device class)  (0) 2025.11.19
stm32f103 도착  (0) 2025.11.19
stm32 adc + dma.. part 2?  (0) 2025.10.29
Posted by 구차니
embeded/Cortex-M3 STM2025. 11. 19. 19:39

stn32f103 usb cdc(communication device class)

간단하게.. ft232 같은 것 없어도 usb를 통해서 바로 통신이 가능한 com 포트를 생성해주는 기능

cubeIDE에서 따라해봐야겠다.

[링크 : https://jeonhj.tistory.com/m/29]







PA11 / PA12가 CAN or USB 포트로 사용을 해야 하는것 같군..

[링크 : https://www.st.com/resource/en/datasheet/stm32f103c8.pdf]

[링크 : https://www.st.com/en/microcontrollers-microprocessors/stm32f103c8.html]





뚫어져라 보니

B7 / A6 + B8 으로 연결되어서 쭈욱 따라가니 A11 / A12로 연결된 듯.

[링크 : https://electronics.stackexchange.com/questions/610007/how-to-wire-usb-c-connector]

저작자표시 (새창열림)

'embeded > Cortex-M3 STM' 카테고리의 다른 글

stm32f103 usb c 연결 + usb ttl 연결  (0) 2025.11.22
stm32f103 dfu (Device Firmware Upgrade)  (0) 2025.11.19
stm32f103 도착  (0) 2025.11.19
stm32 adc + dma.. part 2?  (0) 2025.10.29
stm32 부트로더로 부팅 전환하기  (0) 2025.10.21
Posted by 구차니
embeded/Cortex-M3 STM2025. 11. 19. 19:26

stm32f103 도착

micro USB인줄 알았는데 usb c로 왔다 -ㅁ-!

[링크 : http://mitem.auction.co.kr/vip?itemNo=F241860522] 2,970 * 2 + 3000

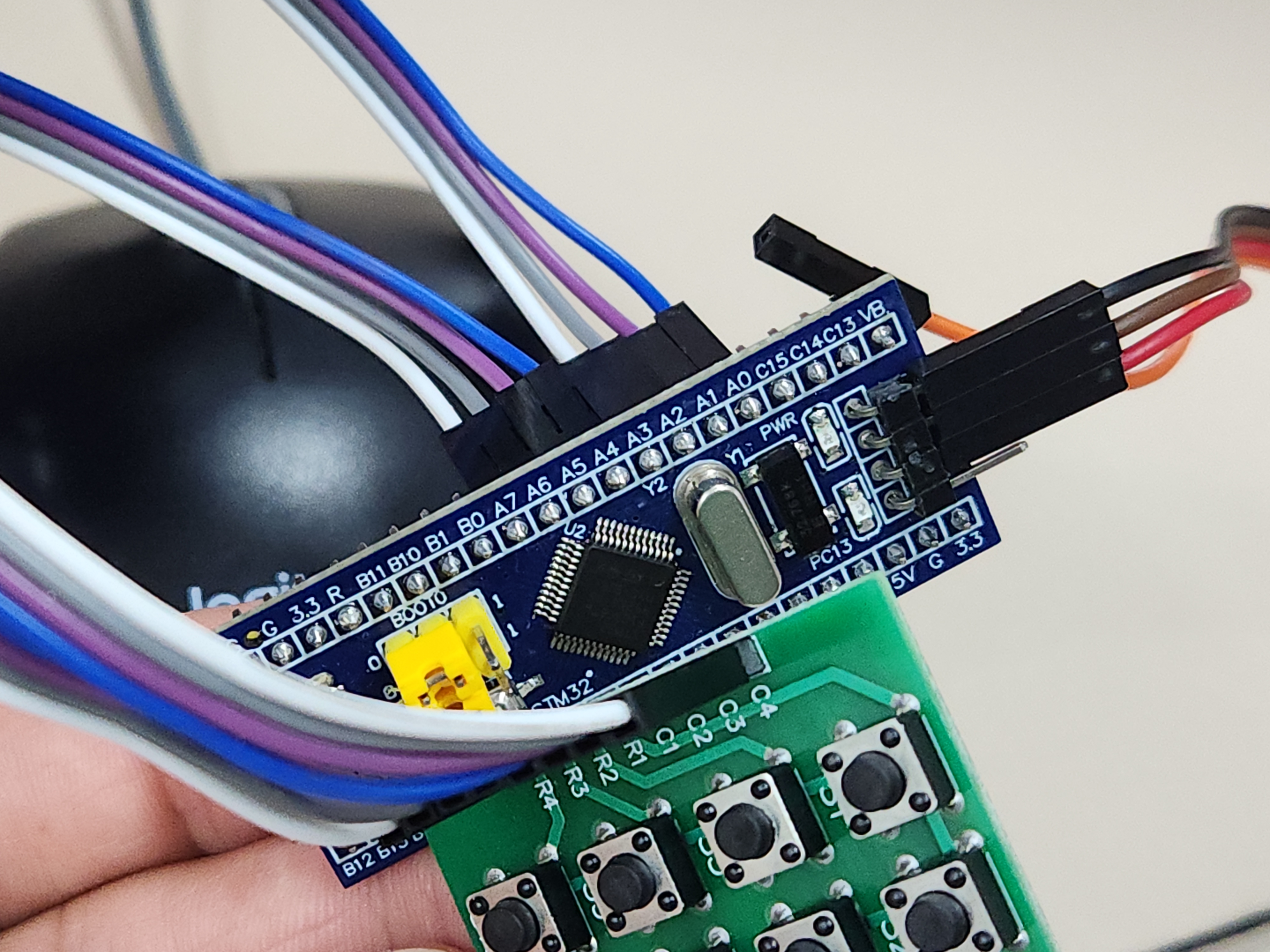

상면에는 리셋, BOOT0/BOOT1 핀을 위한 점퍼

STM32F103C8T6 MCU

8MHz / 32.768kHz 클럭



U1 - LDO LB2K 3.3V 500mA 인듯한데.. ams1117 같은 레귤레이터도 비싸다고 이런걸 넣은건가?

[링크 : https://www.alibaba.com/product-detail/Hainayu-Electronic-chip-SOT-23-5_1601244058700.html]







BOOT0 - 1

BOOT1 - 0 으로 점퍼를 셋팅하고 A9 / A10을 시리얼로 연결하면 stm32flash 등으로 올릴수있나 보다.

[링크 : https://medium.com/@paramaggarwal/programming-an-stm32f103-board-using-usb-port-blue-pill-953cec0dbc86]





USB는 전원공급전용인가?

[링크 : https://ko.aliexpress.com/item/1005009880645839.html]

RT9193-33GB  3.3V 300MA SOT23-5

[링크 : https://www.eleparts.co.kr/goods/view?no=210486]

저작자표시 (새창열림)

'embeded > Cortex-M3 STM' 카테고리의 다른 글

stm32f103 dfu (Device Firmware Upgrade)  (0) 2025.11.19
stn32f103 usb cdc(communication device class)  (0) 2025.11.19
stm32 adc + dma.. part 2?  (0) 2025.10.29
stm32 부트로더로 부팅 전환하기  (0) 2025.10.21
EEPROM emulation for stm32  (0) 2025.10.16
Posted by 구차니
