이제 아트웤!

구리 레이어를 2개로 올리라는데 일단 기본값이 2개인가 보다. 음.. 단면은 그럼 오히려 줄여야 하나?

설계 제약사항으로 선의 폭, 최소 거리 등을 설정해야 하나보다.

넷 클래스 가라는데.. 아까 제약사항이랑 같은 내용 같은디..

F8 혹은 "도구 - 회로도에서 PCB 업데이트"를 누르면

다이얼로그가 열리는데

워어~ 에러가 뿜뿜

닫기 누르면 커서에 튜토리얼 2에서 했던 부품들이 끌려 오고 적당히 클릭해서 위치시켜 준다

근데 부품을 먼가 잘못한듯 ㅋㅋ 다시 해야겠따

일단 부품 다시 설정하고

이제야 먼가 좀 정상으로 나오느군

상단의 0.5mm 를 1.0 으로 바꾸고

우측의 Edge.cuts 를 선택후, 그 왼쪽의 도구 바에서 사각형 그리기를 클릭한다.

얘네는 드래그가 아니라 두 지점 클릭으로 그릴수 있으니 주의

아무튼 이렇게 되면 이게 pcb 영역이 된다.

F는 flip 으로 뒤집는다는데 180도 라는게 어떤건지 좀 감이 안온다

방향 0

F 누르고 방향 180. 마치 뒷면에 놓은것 처럼 나온단 말이지.. 헷갈리네

이동에 G도 되네?

그리고 회전은 R

일단은 3d 뷰어로 해보니 오오.

F가 flip이 아니라 front / back의 f인가.. 양면으로 이동해버린다.

아무튼 하라는대로 route line을 찾는데 없네?

단선 배선. 틀린건 아니지만.. 흐음.. 아무튼 X를 누르거나

우측 툴바에서 "단선 배선"을 누른다

먼가 잘 안되는데..

D1의 하나의 패드에 커서를 올리고 나서 X를 누르니 된다.

회로도에서 연결정보가 있으니 상대편이 활성화 되니까 그걸 따라가면 끝

아무튼 v를 누르거나

F.Cu (Front Copper?) 혹은 B.Cu (Back Copper?)를 누르면 선택면이 바뀌는데

면이 다를 경우 배터리 셀 처럼 쓰루홀 타입이 아니라면 비아를 배치해서 보내도 된다.

요건 쓰루홀이라서 뒷면으로 선을 보내버린 거. 그래서 하늘색으로 뜬다.

3d로 보면 이렇게 배터리 셀 쪽으로 배선이 연결된다.

이렇게 연결해도 비아홀이 없으니까 정작 연결은 되지 않는다.

렌더링으로 보면 한쪽만 보이는 상황

그래서 비아홀을 뻥!

하면 흔히 볼 수 있는 비아홀이 생긴다.

카퍼 부어주라는데 일단 귀찮으니 패스(!)

아까처럼 문제없는지 검사하는 DRC 라는걸 쓰란다

검사 - 디자인 규칙 검사기

혹은 상단 메뉴의 NET 아이콘 우측의 체크리스트를 누르면

이렇게 뜨고, DRC 실행을 누르면

일단은 오류 0 경고 0 이니 쓸 수 있을 듯 ㅋㅋ

[링크 : https://docs.kicad.org/10.0/en/getting_started_in_kicad/getting_started_in_kicad.html#tutorial_part_3_circuit_board]

프로젝트 파일에서 회로도 파일 더블클릭, 혹은 우측의 회로도 편집기 클릭해서 회로도(schematic) 그리러 ㄱㄱ

많이(?) 보던 회로도 종이가 보인다.

파일 - 페이지 설정에서

하단에 표기될 내용을 채워주고 용지 크기도 설정해 준다.

안넣어도 되지만 나중에 버전 관리하려면 착실하게 넣는게 좋다.

A 키를 누르거나 우측의 '심볼배치' 를 클릭한다

그럼 심볼 선택 다이얼로그가 열리는데

led를 치고

커서를 따라서 왼쪽처럼 파란색으로 떠다니다, 클릭하면 오른쪽 처럼 바뀐다.

다시 A 눌러서 저항을 추가한다.

심볼 검색에서 R을 누르고 R_US를 한다. 저항도 기호가 엄청 여러가지네..

그리고 건전지 추가

클릭하고 m 누르고 이동하면 된다.

회전은 r 인데 심볼만 할수도 있고 글씨만 할수도 있어서 위치를 잘 잡고 눌러야 한다.

W를 누르거나, 선 그리기 아이콘을 누른다.

w 누르는 순간부터 줄이 위치하니까 , 미리 심볼의 원쪽에 위치시키고 하거나,

아이콘 누르고 심볼에서 끌어서 하는것이 좋을듯.

두곳을 이으면 에메랄드 녹색에서 녹색으로 바뀐다

P를 누르거나 "전원 심볼 배치"를 클릭한다

선 위에다 vcc, gnd를 배치하면 바로 연결된 원으로 뜬다.

풋프린트 편집기를 누르라고 하는데

들어가면 아래처럼 뜬다.

일단 튜토리얼 페이지의 내용을 따라 LED_D5.0mm 라고 입력하니 먼가 나오고

속성에서 참조에 REF** 대신 회로도에 기재된 부품의 파트명 을 넣어준다.

LED 니까 아까 D1 이라고 입력이 되어있던걸 넣어준다.

그럼 이렇게 REF** 에서 D1 이라고 뜬다.

(어떻게 보면 부품선정을 현재 단계에서 바로하나...? 싶다)

회로도에서 부품을 더블클릭하면 심볼 속성이 뜨는데

이렇게 참조 D1 / 풋프린트 해서 나와있으면 된다.(지금 다시 보니 왜 LED가 아니라 뜬금없는 DIP-16 타입?)

그리고 할걸 다 했으면 전기 규칙 검사기라고

연결안된거 있으면 해결하라고 도움을 주는걸 실행시키라고 한다.

하단의 ERC 실행을 누르면 이렇게 오류/경고 뜬다. 해결해줄수 있으면 해결해주는게 좋다는데 모르니 패스 ㅋㅋ

그럼 이제 BOM(부품 명세서, Bill of Material)을 생성하러 ㄱㄱ

머라마라 나오는데 귀찮으니 CSV, 내보내기 쿡!

[링크 : https://docs.kicad.org/10.0/en/getting_started_in_kicad/getting_started_in_kicad.html#tutorial_part_2_schematic]

설치하고 실행하면 아래와 같이 뜬다.

프로젝트 파일이라고 뜨는데 막상 프로젝트 생성하라는 버튼은 없는데

개인적으로는 프로젝트 파일 아래 칸에 프로젝트 생성하기 버튼이 있으면 좋겠다는 생각이 든다.

파일 - 새 프로젝트

먼진 모르겠으나 defaul로 하라니 일단 따라가보자.

나중에 pcbway 같은것도 여기 있으려나?

default KiCad template를 선택!

조금은 뜬금없는데 그러면 바로 프로젝트 파일 저장하라고 한다.

프로젝트에 tree view로 뜨는데

_sch 를 더블 클릭하거나 회로도 편집기의 아이콘을 누르면 프로그램이 실행된다.

[링크 : https://docs.kicad.org/10.0/en/getting_started_in_kicad/getting_started_in_kicad.html#tutorial_part_1_project]

음.. 음.. 음..

피아노 커넥터가 문제지 변환 젠더가 문제가 아니었네?

머.. 흰색 이쁜 헤드셋 생길걸로 만족을...(!)

자꾸 멈추고 빅스비 눌려서 분해해버림

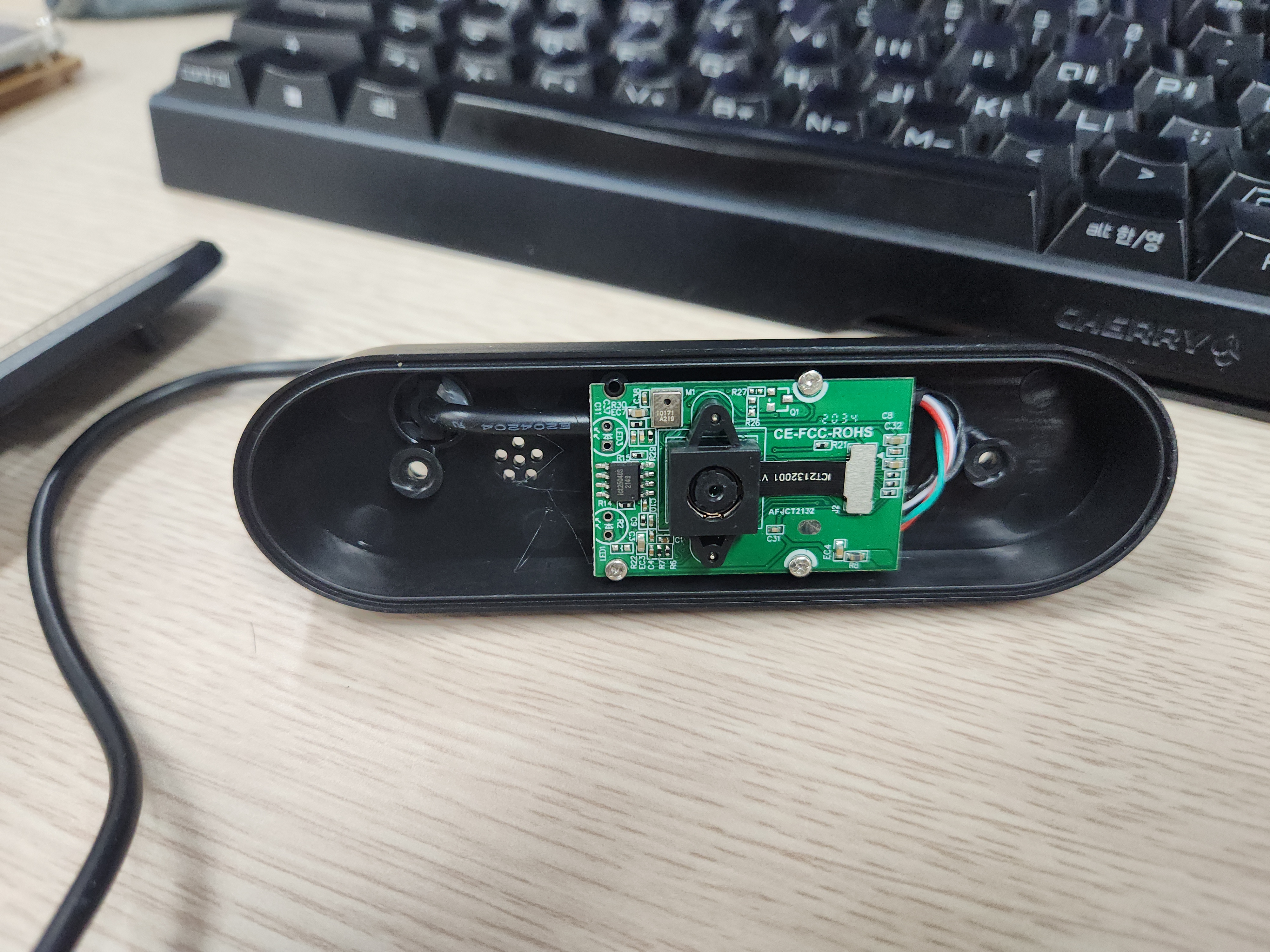

커넥터 쪽에 선이 꺾이면 오작동해서 분해해보는데

진짜 부품이 저게 다냐 싶을정도

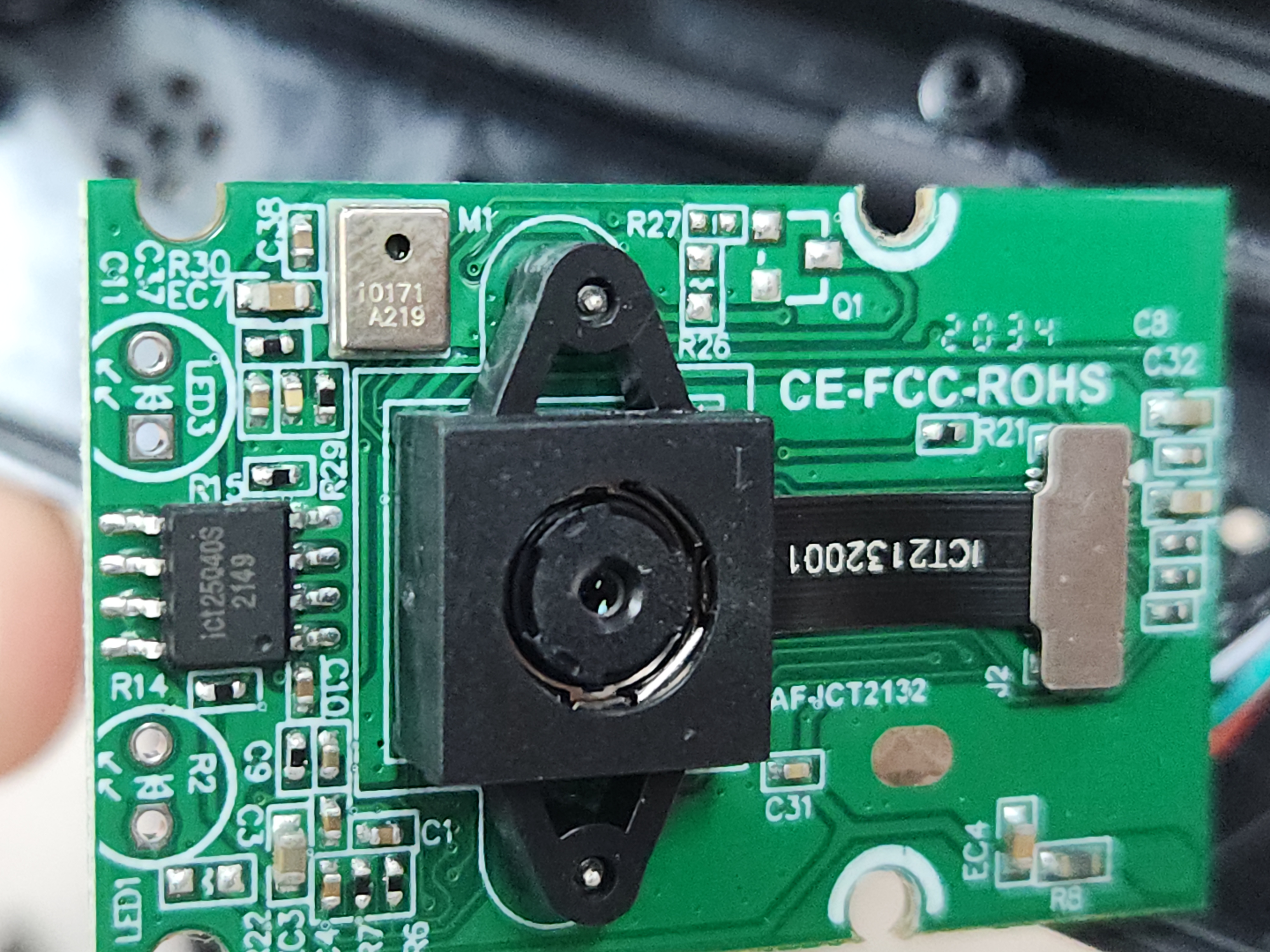

USB-C 커넥터 절반 사이즈의 PCB. 그리고 저쪽은 아마도 사람손으로 떔하고, 실리콘 부어서 만드나 보다.
