하드웨어/RAID2024. 4. 22. 18:27

Media Error Count와 다르게

Pred Fail Count는 값이 리셋되지 않는다고















[링크 : https://serverfault.com/questions/667180/lsi-sas-bios-pred-fail]

'하드웨어 > RAID' 카테고리의 다른 글

MSM 디스크 제거시엔 stop!  (0) 2024.04.19
raid drive roaming  (0) 2024.04.18
SSD cahcecade 포기  (0) 2024.04.18
MSM device id?  (0) 2024.04.17
금단의 키워드(!) San Foreign Configuration  (0) 2024.04.17
Posted by 구차니
하드웨어/RAID2024. 4. 19. 10:09

대개 문제 생긴 녀석들이고 hot swap 지원하니까 아무생각 없이 뽑곤했는데

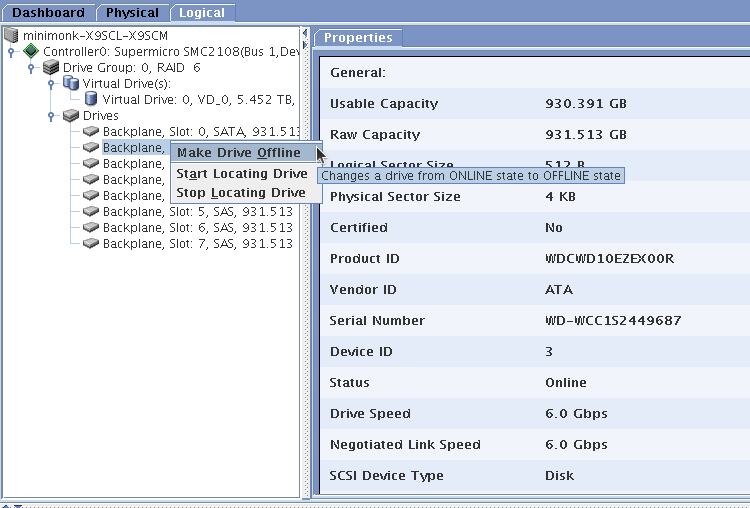

다시 보니 Make Drive office 이라는 옵션이 존재한다.

그나저나.. Virtual Drive를 아예 중지하는건 없나?





'하드웨어 > RAID' 카테고리의 다른 글

raid - predicted fail count  (0) 2024.04.22
raid drive roaming  (0) 2024.04.18
SSD cahcecade 포기  (0) 2024.04.18
MSM device id?  (0) 2024.04.17
금단의 키워드(!) San Foreign Configuration  (0) 2024.04.17
Posted by 구차니
하드웨어/RAID2024. 4. 18. 17:21

MegaRAID SAS 92xx 시리즈에서는 되는데 smc2108에서도 되려나?

1.6.7 Drive Roaming
Drive roaming occurs when the drives are changed to different ports on the same controller. When the drives are
placed on different channels, the controller detects the RAID configuration from the configuration data on the drives.
Configuration data is saved in both the NVRAM on the RAID controller and on the drives attached to the controller.
This action maintains the integrity of the data on each drive, even if the drives have changed their physical device ID.
NOTE If you move a drive that is being rebuilt, the rebuild operation restarts;
it does not resume from the stopping point.
Follow these steps to use the drive roaming feature:
1. Turn off the power to the server and all drives, enclosures, and system components. Disconnect the power cords
from the system.
2. Open the host system by following the instructions in the host system technical documentation.
3. Move the drives to different positions on the backplane to change the targets.
4. Determine the SAS target requirements.
5. Perform a safety check.
a. Make sure that the drives are inserted correctly.
b. Close the cabinet of the host system.
6. Reconnect the power cords to the system.
7. Turn on the power to the system.
The controller then detects the RAID configuration from the configuration data on the drives

[링크 : https://docs.broadcom.com/doc/12353227]



메뉴얼 상에는 없고(혹시 용어가 다르려나?)

[링크 : https://www.supermicro.com/manuals/other/lsi_2108_2208_sas_megaraid_configuration_utility.pdf]

[링크 : https://docs.broadcom.com/doc/LSISAS2108]

'하드웨어 > RAID' 카테고리의 다른 글

raid - predicted fail count  (0) 2024.04.22
MSM 디스크 제거시엔 stop!  (0) 2024.04.19
SSD cahcecade 포기  (0) 2024.04.18
MSM device id?  (0) 2024.04.17
금단의 키워드(!) San Foreign Configuration  (0) 2024.04.17
Posted by 구차니
하드웨어/RAID2024. 4. 18. 10:03

3d 프린터로 가이드 뽑고

[링크 : https://www.thingiverse.com/thing:6319939]

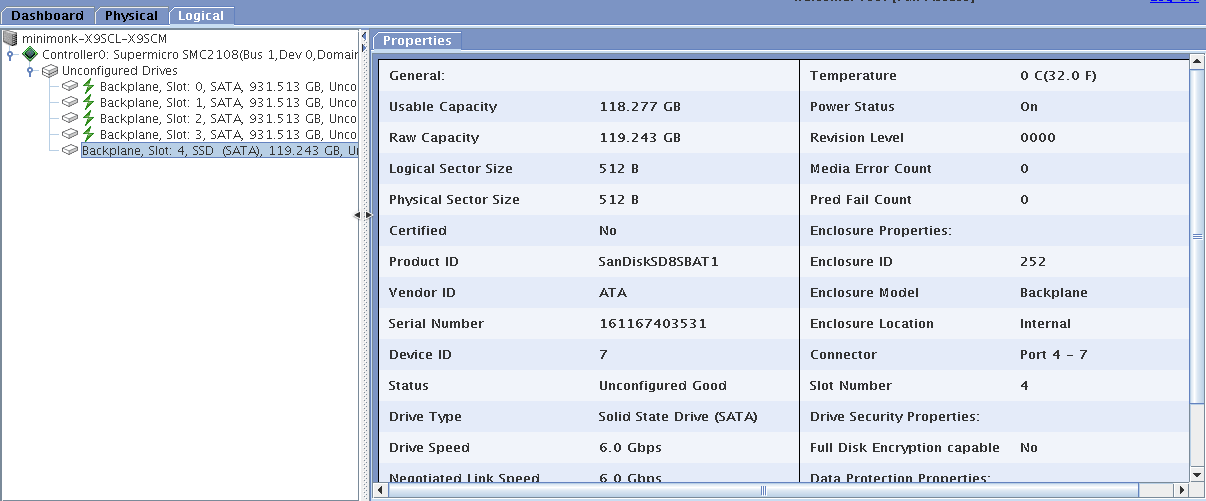

대충 밀어우겨넣으니 인식은 되는데 (Drive Type : Solid State Drive)

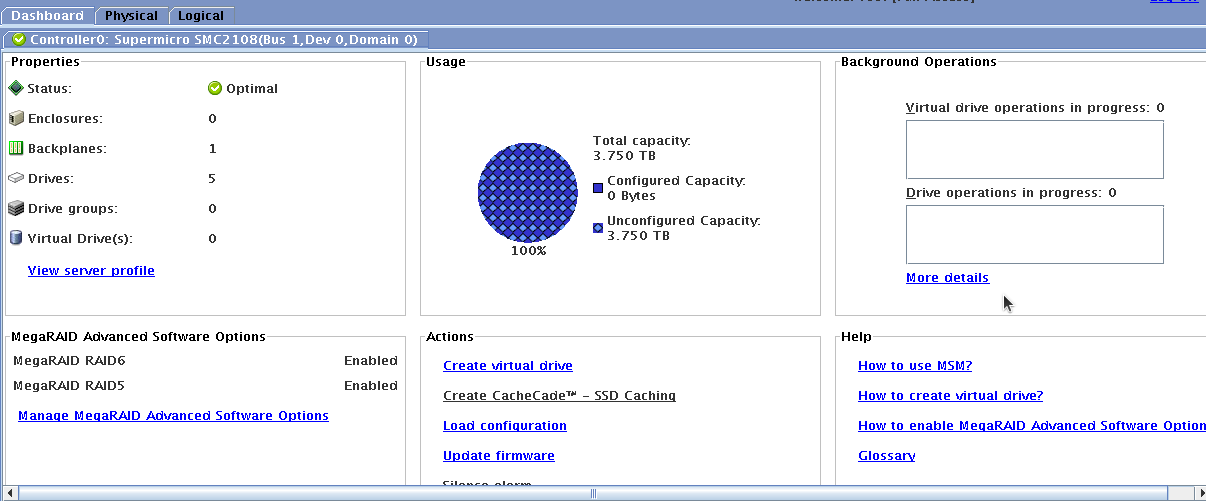

Create CacheCade - SSD caching 은 활성화 되지 않는다.

어떻게 해야지 이게 활성화 될까?





---

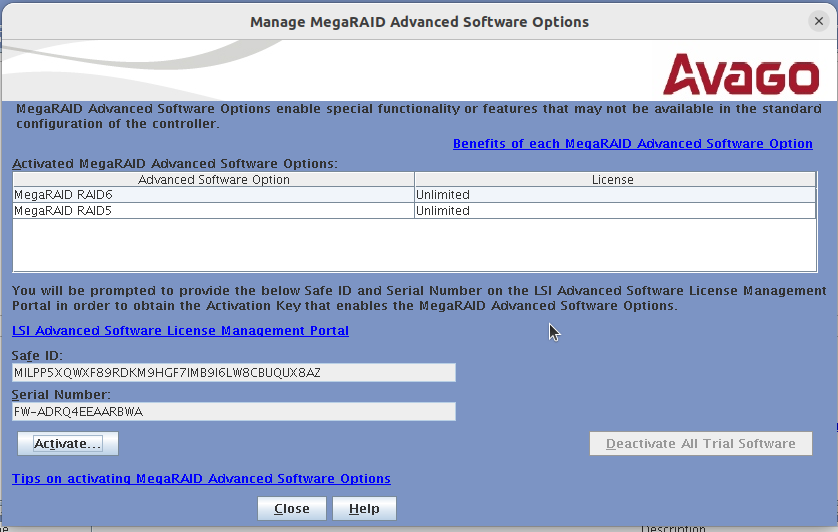

정리하자면 SSD cachecade는 sw키나 hw키가 있어야 하는 기능이다.

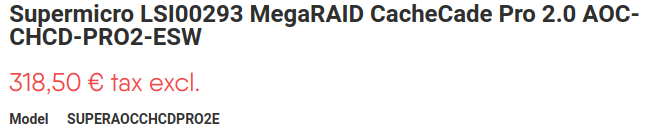

2024.04.18 기준 약 46만.. -_-

안해!





[링크 : https://www.boston-it.fr/gb/accessoires/2114-supermicro-lsi00293-megaraid-cachecade-pro-20-aoc-chcd-pro2-esw.html]



Currently SW and HW license keys can be used to enable CacheCade. But in the near future HW keys will be the only option enable CacheCade. Information about the usage of SW keys can be found in

[링크 : https://www.thomas-krenn.com/en/wiki/MegaRAID_CacheCade_SSD_Cache_overview]



3. CacheCade 가상 디스크 특성
다음은 CacheCade 가상 디스크 특성입니다.

CacheCade 가상 디스크는 1GB의 NV(Non-Volatile) 캐시가 포함된 컨트롤러에서만 지원됩니다.
CacheCade 가상 디스크는 SSD로만 생성할 수 있습니다.
CacheCade 가상 디스크의 최대 결합 크기는 512GB입니다.
SLN156366_en_US__1icon 참고: 여러 개의 CacheCade 가상 디스크가 생성될 수 있지만, 최대 크기까지 단일 캐시 풀로 작동하도록 결합됩니다.
보안 SED(Self-Encrypting Disk) 또는 SSD가 포함된 가상 디스크의 데이터는 CacheCade에 의해 캐싱되지 않습니다.
CacheCade 가상 디스크는 64KB보다 작은 입력 읽기만 캐싱합니다.
CacheCade 가상 디스크는 읽기 캐시 전용입니다.
CacheCade 가상 디스크는 CacheCade를 지원하지 않는 컨트롤러에는 마이그레이션이 불가능합니다.
CacheCade 드라이브를 가져오면 RAID 0 VD가 발생할 수 있습니다. 가져온 후에는 CacheCade VD를 재구성해야 합니다.
CacheCade 가상 디스크는 운영 체제에 표시되지 않습니다.
SLN156366_en_US__1icon 참고: 비보안 SED가 있는 VD의 데이터는 CacheCade를 사용하여 캐싱할 수 있습니다.

[링크 : https://www.dell.com/support/kbdoc/ko-kr/000126223/dell-perc-h710-h710p-및-h810-raid-컨트롤러에서-cachecade-가상-디스크-구성-및-관리]



Dec 2016
in order to activate CacheCade, you need a hardware or software license, and an LSI approved SSD.
CacheCade Pro 2.0 requires a hardware key only.

[링크 : https://community.spiceworks.com/t/lsi-lsi00330-9271-8i-megaraid-cachecade-option-grayed-out/548888]



Question
I have bought CacheCade Pro 2.0 license (AOC-CHCD-PRO2-ESW) and optain the activation key from LSI Advanced Software License Management Portal. When I install the activation key to AOC-SA2LP-H8iR card with 2.130.363-1846 firmware, I can successfully make CacheCade Volume of SSD and assign it to some RAID Volume of HDDs. But the cache policy is locked to Write Through. By document, CacheCade Pro 2.0 support Write Back cache policy as it enhancement from prior version. What can I do to solve this problem?

Answer
Please recommend customer reentering the LSI activation key. The case here is caused of customer was doing activating the license on old firmware previously and then upgrading the firmware without reentering the activation key because they saw there was "CacheCade" on the MegaRAID Advanced Software screen. It seem that the old firmware threat the CacheCade Pro 2.0 license to CacheCade 1.0 and the new firmware still do the same without reentering the same activation key as the attachment.

[링크 : https://www.supermicro.com/support/faqs/faq.cfm?faq=16674]



Question
We have your RAID card below:
Supermicro Raid Card: AOC-SAS2LP-H8IR (SMC2108)
Also LSI hardware key:
LSI Cachecade Physical Key: LSI00292
Will the LSI physical cachecade key work on the Supermicro AOC-SAS2LP-H8IR?

Answer
No, it would not. We only support software license, part no is AOC-CHCD-PRO2-ESW.(Note: The license key sold before, AOC-SAS2-CHCD-ESW, was no longer available.)

[링크 : https://www.supermicro.com/support/faqs/faq.cfm?faq=16056]

'하드웨어 > RAID' 카테고리의 다른 글

MSM 디스크 제거시엔 stop!  (0) 2024.04.19
raid drive roaming  (0) 2024.04.18
MSM device id?  (0) 2024.04.17
금단의 키워드(!) San Foreign Configuration  (0) 2024.04.17
MSM으로 4disk raid 5 -> 5disk raid 5로 마이그레이션  (0) 2024.04.15
Posted by 구차니
하드웨어/RAID2024. 4. 17. 18:06

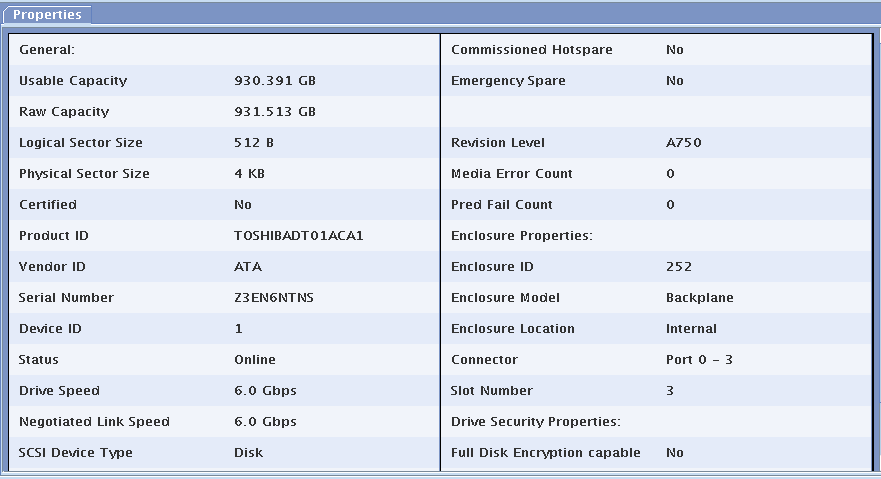

MSM에서 디스크를 보다보면

Device ID와 Slot Number가 일치하지 않는데



메뉴얼을 찾아봐도 무슨 말인지 모르겠다

물리 디스크의 장치 ID라.. 그런데 어떻게 0~7 사이로만 뜨지?

그리고 offline 했다가 online 하니 Media Error Count가 0으로 리셋되던데 원래 의도된 작동인 듯

Device ID Device ID of a physical drive
Connector*2 Group of physical ports to which a physical drive is connected
Slot Number Slot number on which a physical drive is mounted
*2: This item is not displayed for LSI Software RAID.


[링크 :
https://download.hitachivantara.com/download/epcra/com0851.pdf]



Device ID 가 아래의 순서대로 써있는데 도대체 멀까?

backplane에 장착되는 순서 인 것 같기도 하고..?

device ID Slot Number
0 3 2 1
7 6 4 5
0 1 2 3
4 5 6 7



'하드웨어 > RAID' 카테고리의 다른 글

raid drive roaming  (0) 2024.04.18
SSD cahcecade 포기  (0) 2024.04.18
금단의 키워드(!) San Foreign Configuration  (0) 2024.04.17
MSM으로 4disk raid 5 -> 5disk raid 5로 마이그레이션  (0) 2024.04.15
RAID consistency check fail  (0) 2024.04.09
Posted by 구차니
하드웨어/RAID2024. 4. 17. 17:14

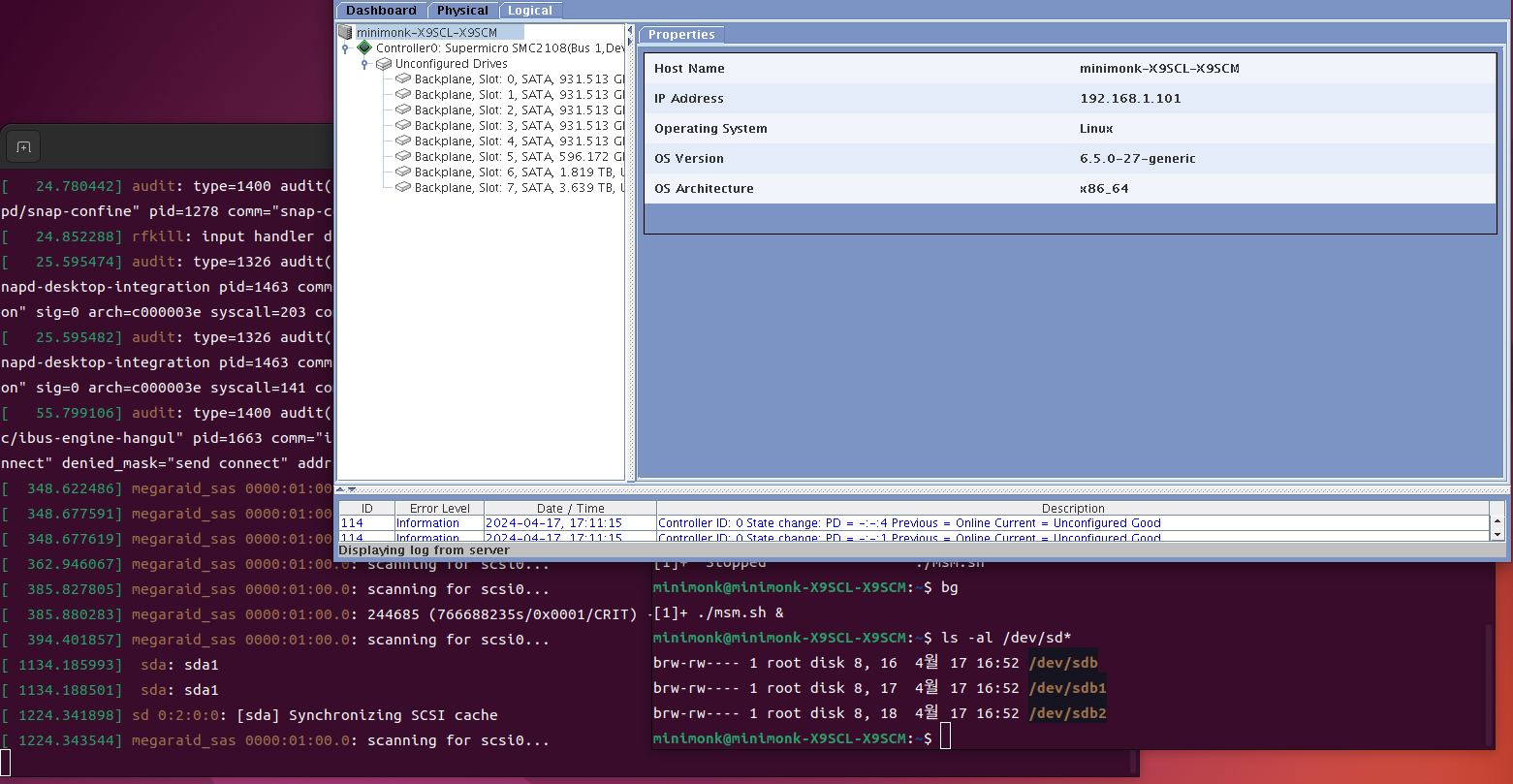

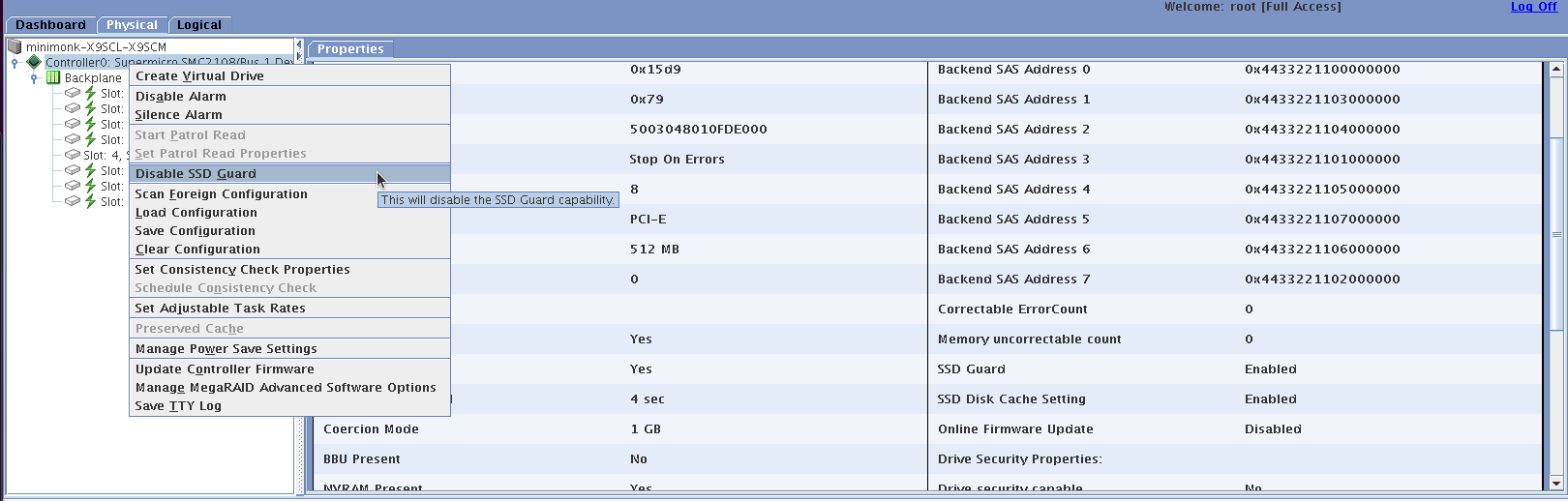

일단은(!) Clear Configuration 을 누르면 /dev/sda로 인식되던 raid5가 날아간다.

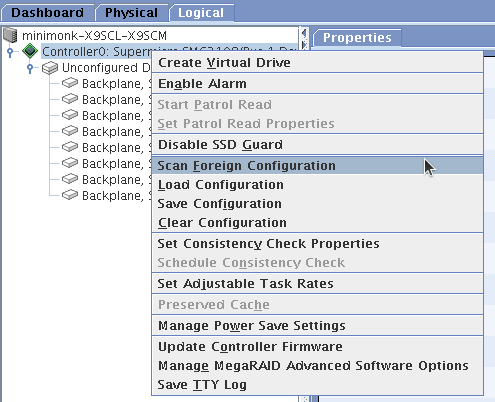

컨트롤러 레벨에서 클릭해야 뜨는 메뉴인데

Raid가 구성되지 않은 상태에서 외부 설정을 찾아보면...



어...? 망했는데?



+

2트!

Step 1. 일단은 Alarm 꺼두고(!)

Step 2. 하드를 그냥 과감하게 뽑기!

Step 3. Clear Configuration

Step 4. 하드 꼽기!

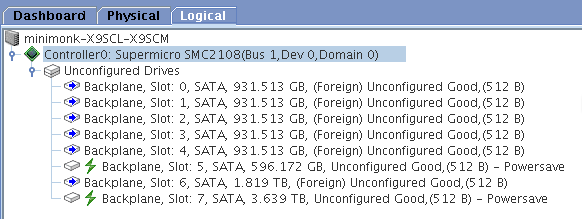

Step 5. 어..? (Foreign)이 뜬다.

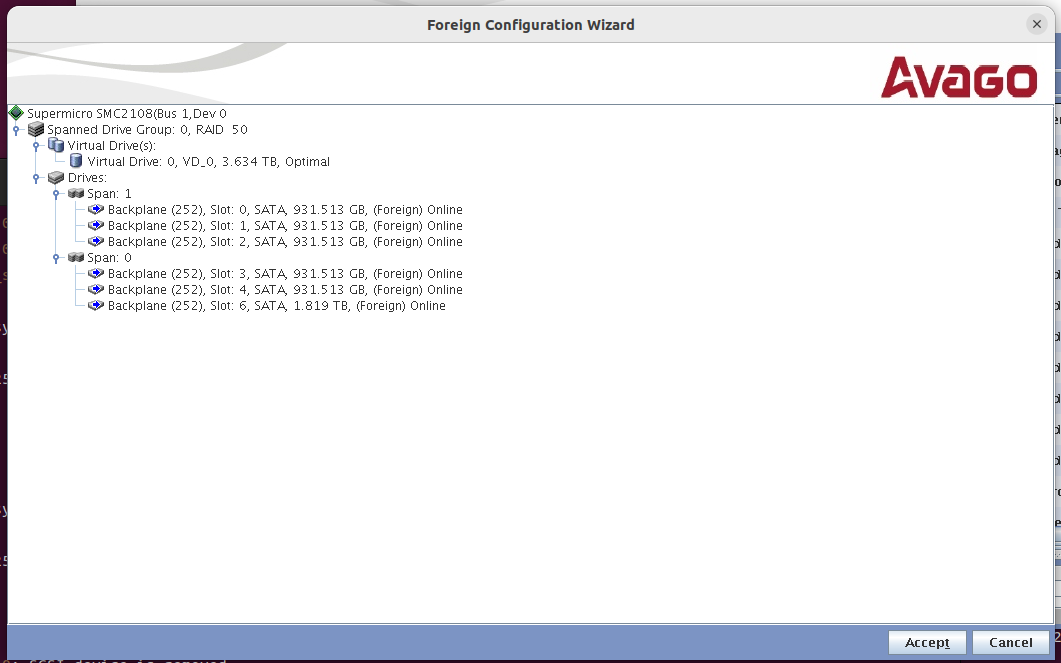

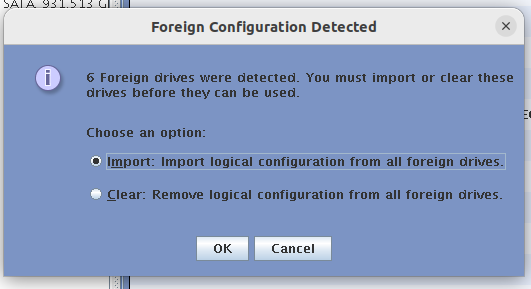

Step 6. Scan Foreign Configuration



Step 7. Accept!



Step 8. Accept!



Step 9. OK



아마도 Clear Configuration에서 HDD로 RAID 설정을 삭제하고 raid 컨트롤러의 설정을 지우는 과정이 들어있는 듯

'하드웨어 > RAID' 카테고리의 다른 글

SSD cahcecade 포기  (0) 2024.04.18
MSM device id?  (0) 2024.04.17
MSM으로 4disk raid 5 -> 5disk raid 5로 마이그레이션  (0) 2024.04.15
RAID consistency check fail  (0) 2024.04.09
smc2108  (0) 2024.04.03
Posted by 구차니
하드웨어/RAID2024. 4. 15. 10:23

우당탕탕을 넣을걸 그랬나

그냥 과감하게(!) MSM에서 대충 클릭하면서 시도

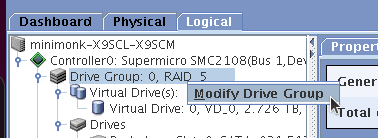

Step 1.

Logical 에서 Drive Group 우클릭

Step 2.

Confirm - Yes!

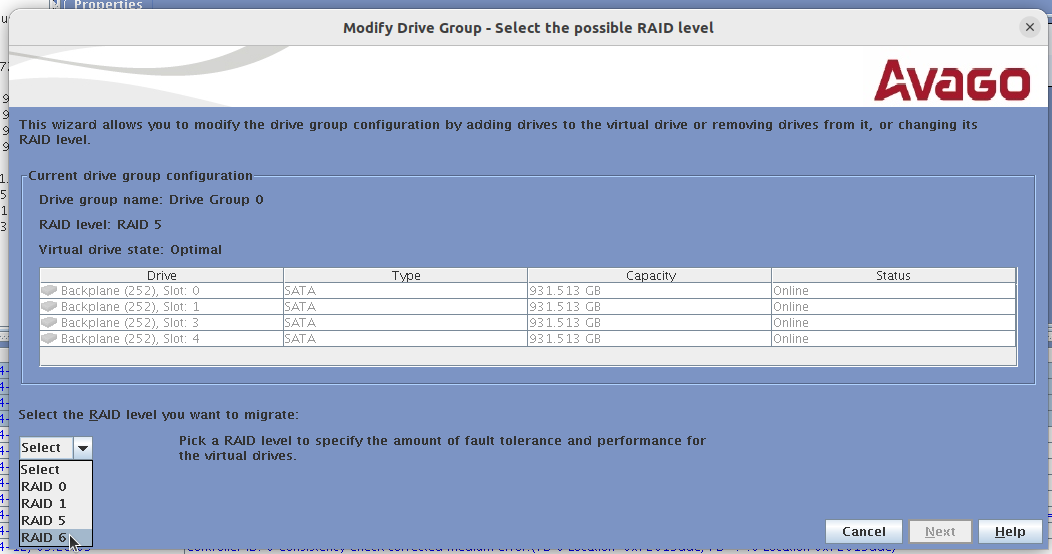

Step 3.

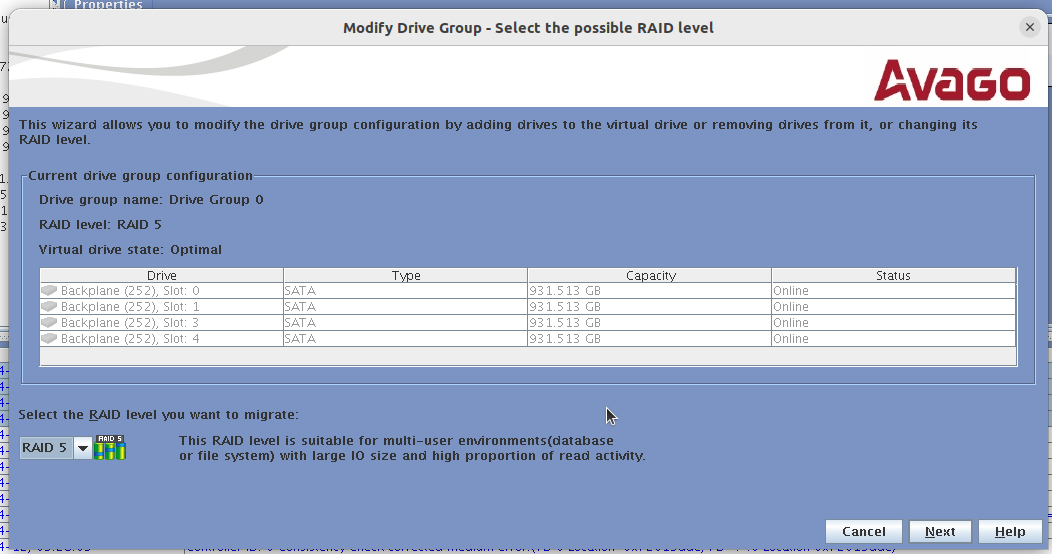

디스크를 고르고 RAID를 고를줄 알았는데, RAID 레벨 부터 먼저 정하라네?

현재 RAID5 니까 일단 RAID5로 유지!

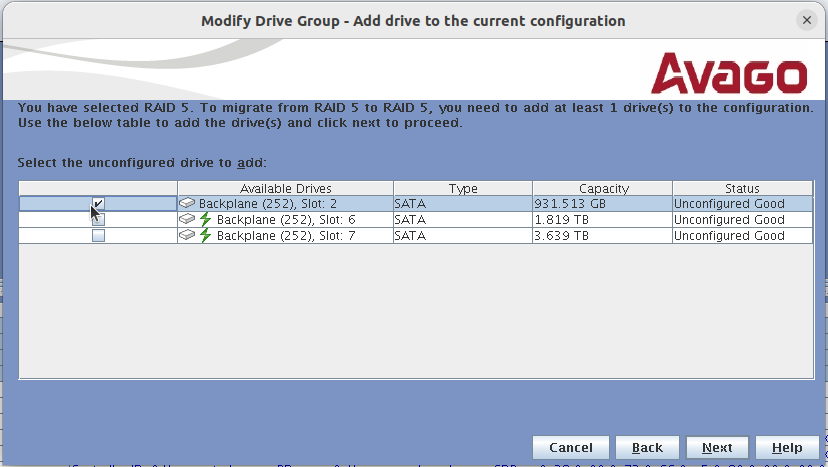

Step 4.

집에서 굴러 다니던 1TB HDD를 미리 꽂아서, unconfigured Good! 이니까 일단 선택!

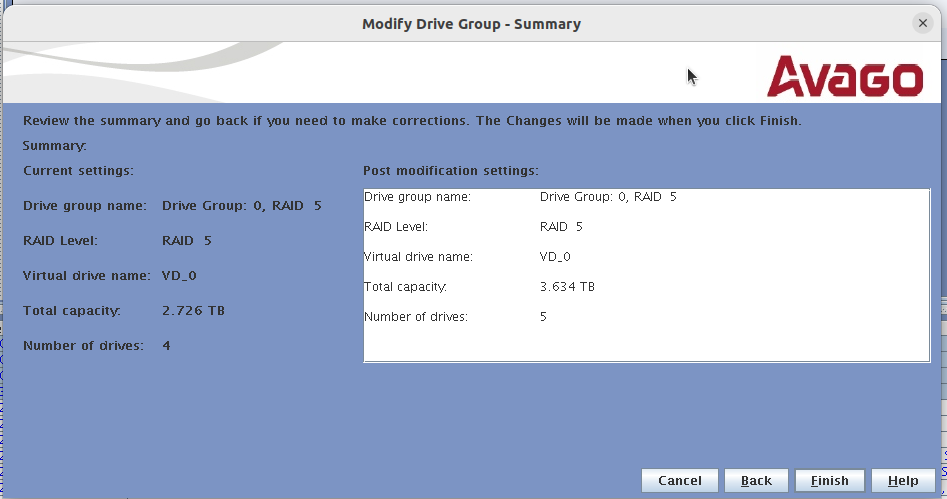

Step 5.

2.726 TB -> 3.634 TB. RAID로 구성되는 총용량이지, 실제 사용가능한 용량을 표시하진 않나 보군



Step 6.

남자라면 Go!



Step 7.

Physical 에는 Slot 2가 추가되었는데



Logical 에는 아직 추가가 안 된 것 처럼 보인다.

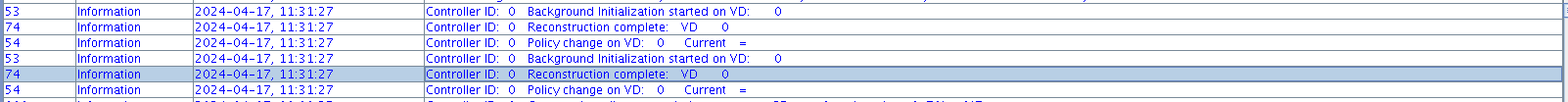

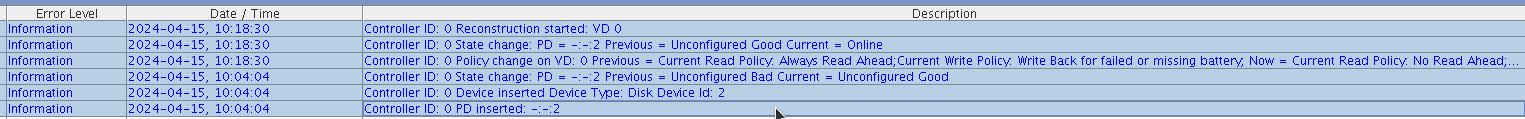

로그는 information 등급 뿐이고

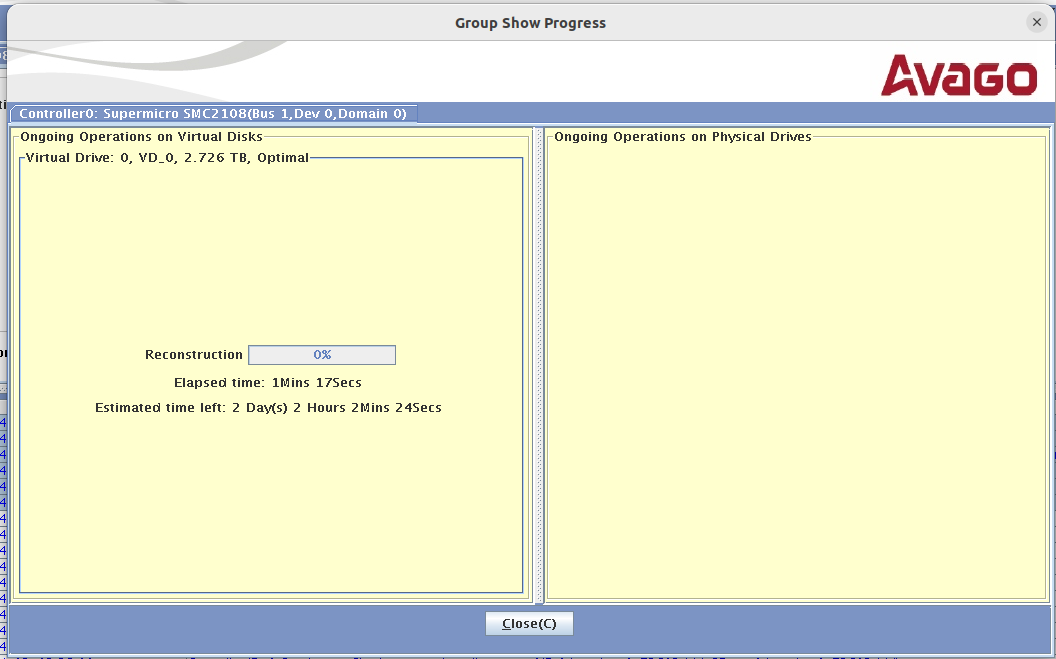

대시 보드에서는 reconstruction 진행중



덤으로 Create Virtual drive 등은 동결되고

/dev/sdb가 사라진거 같은디..



2일 기다리면 되겠군(응?)





+

2024.04.16

2일 걸린다고 하더니 갑자기 17시간으로 줄었다?





+

2024.04.17

Reconstruction 종료

4.15 10:18 ~ 4.17 11:31 / 2일 1시간 정도 소요됨

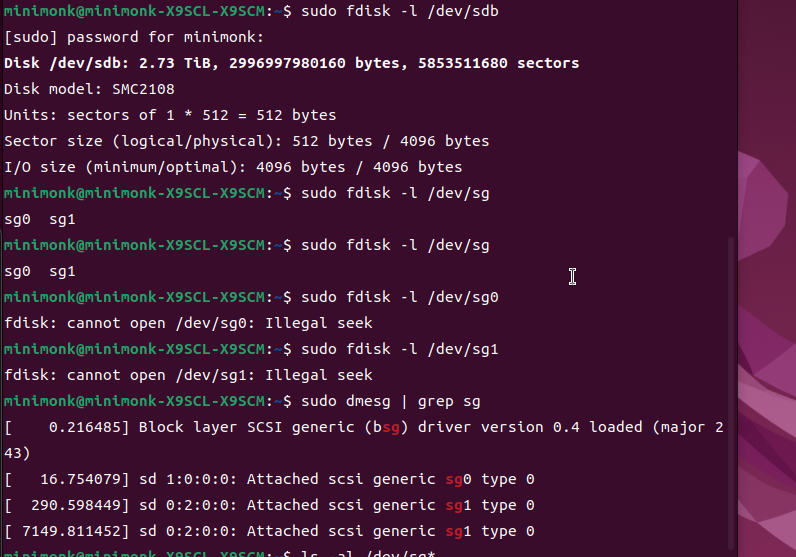

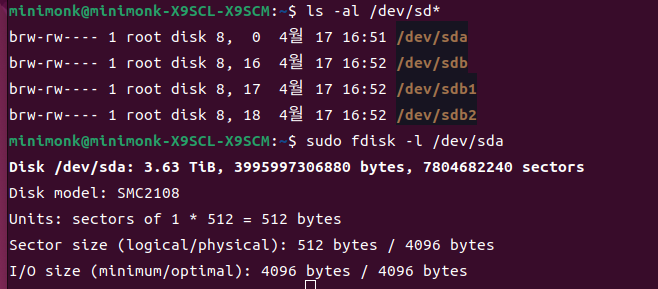

그런데 해당 파티션(/dev/sdb)은

MSM 상에서는 3.63TB 인데

리눅스 에서는 2.73TB로 나오고 있다.

도대체 어떻게 해야 런타임 중이 증가할까?



리부팅 이전



리부팅 이후. 용량은 늘었는데.. 재시작 없이 용량을 알려주게 할 수는 없나?

레이드 날리고 새로 만들땐 잘만 알리더니..

그 와중에 raid가 왜 sda로 잡히는겨 -_-

'하드웨어 > RAID' 카테고리의 다른 글

MSM device id?  (0) 2024.04.17
금단의 키워드(!) San Foreign Configuration  (0) 2024.04.17
RAID consistency check fail  (0) 2024.04.09
smc2108  (0) 2024.04.03
SMC2108 SSD cachecade  (0) 2024.04.03
Posted by 구차니
하드웨어/RAID2024. 4. 9. 17:33

1TB HDD를 두개 얻었는데

꾸준히(?) 2,3번 베이에서 죽어나가고 있어서

오히려 hot swap이 문제 있는거 아냐? 의심이 되는 중

근데 수명이 다된 녀석이 우연히 그 베이에 들어갔을수도 있는 상황이라 미묘..

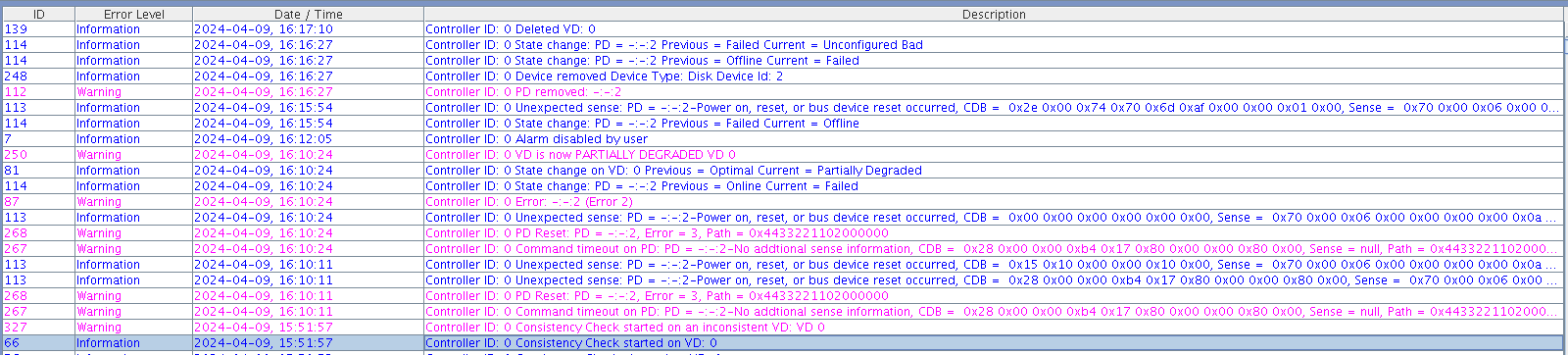

PD는 Physical Drive 인것 같고

Slot 2번에서 unexpected sense가 3번 발생하고

별다른 메시지가 없는 Error 2가 발생한뒤, VD(virtual Drive)가 partially degraded로 떨어졌다.

Posted by 구차니
하드웨어/RAID2024. 4. 3. 19:50

'하드웨어 > RAID' 카테고리의 다른 글

MSM으로 4disk raid 5 -> 5disk raid 5로 마이그레이션  (0) 2024.04.15
RAID consistency check fail  (0) 2024.04.09
SMC2108 SSD cachecade  (0) 2024.04.03
raid 케이블이 잘못 연결됨 + LED 깜박이기  (0) 2024.04.03
MegaCLI  (0) 2024.04.01
Posted by 구차니
하드웨어/RAID2024. 4. 3. 11:46





The CacheCade 2.0 is now supported. Please make sure to use the firmware of version 2.120.53-1235 or later. Older firmware does not support the CacheCade. For the latest firmware, please go to: https://www.supermicro.com/wdl/driver/SAS/LSI/2108/Firmware/.

It also require to purchase CacheCade lincense, AOC-CHCD-PRO2-ESW.

Date Posted
02/18/11

[링크 : https://www.supermicro.com/support/faqs/faq.cfm?faq=11360]
