Apple2022. 3. 21. 19:39

카탈리나 최후 버전 부터 openGL이 deprecated 되었다고 하는데

맥북에어 2012의 경우 카탈리나 이후 버전 지원을 안하니 그냥 무시하고 쓰면 되려나?

그럼 반대로.. 신형은 openGL 대신 어떤걸 지원하는거지?



[링크 : https://www.geeksforgeeks.org/how-to-install-pyopengl-in-macos/]

[링크 : https://apple.stackexchange.com/questions/379326/]

'Apple' 카테고리의 다른 글

mac 패키지 분석.. 2?  (0) 2022.03.25
macos ssh 서버 구동  (0) 2022.03.25
macos python opengl  (0) 2022.03.21
dmg 파일 분해  (0) 2022.03.21
mac python opencv 설치  (0) 2022.03.20
mac os  (0) 2022.03.20
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 3. 21. 17:26

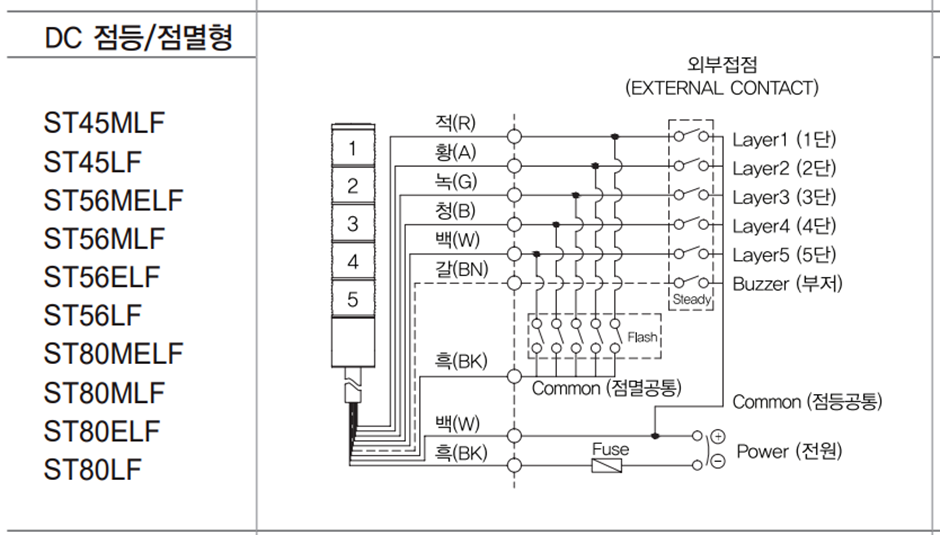

전원 흑/백은 조금 더 두껍다.

외부접점쪽 적/황/녹/청 은 DC+ 혹은 '흑'과 연결되며

DC+에 연결되면 점등(항상 켜짐) /  '흑'에 연결되면 점멸(깜박깜박) 한다.





회사 사무실에 여러개라..

버튼 하나 누르면 옆 사무실에 밥 먹으러 가자고 이용이용~ 하면 재미날려나?

'하드웨어 > PLC (LSE)' 카테고리의 다른 글

LSE PLC XG5000과 XP-Builder 시뮬레이션 연동하기  (0) 2022.04.22
plc 모듈 제거 부팅  (0) 2022.03.23
QLight ST56LF 사용  (0) 2022.03.21
lse xgk-cpue rs232/modbus 연결  (0) 2022.03.21
plc timer 주기적인 on off  (0) 2022.03.18
lse modbus rs232  (0) 2022.03.18
Posted by 구차니

댓글을 달아 주세요

하드웨어/PLC (LSE)2022. 3. 21. 11:00

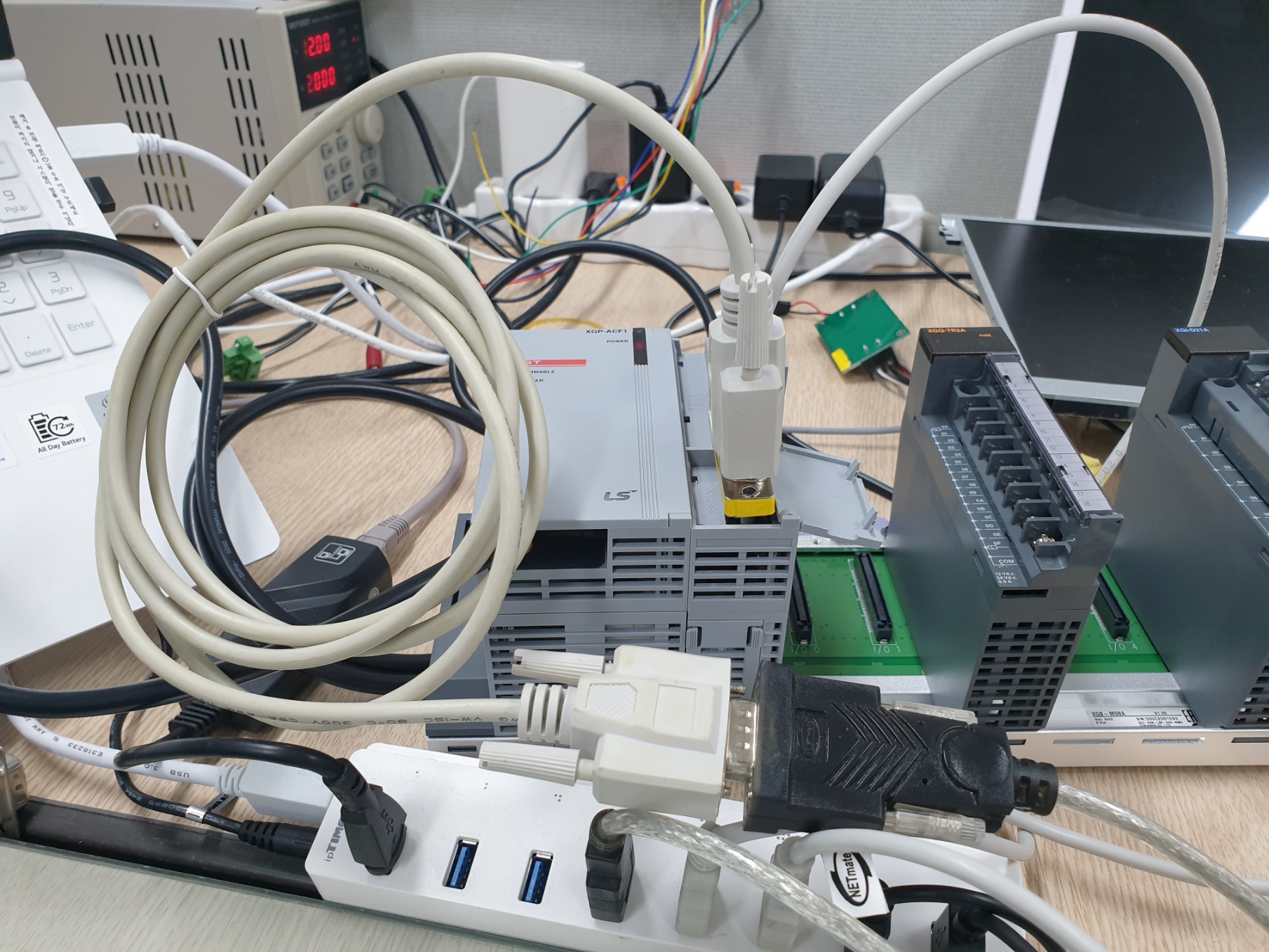

PC와 usb to rs232를 연결 - 크로스 케이블 - 수/수 젠더로 연결해주니

USB 대신 RS232로 프로그래밍이 가능하다.

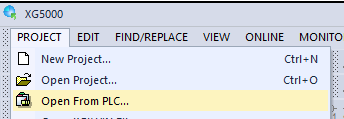

XG5000 실행 - PROJECT - Open From PLC...

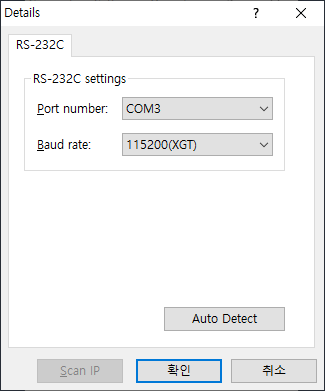

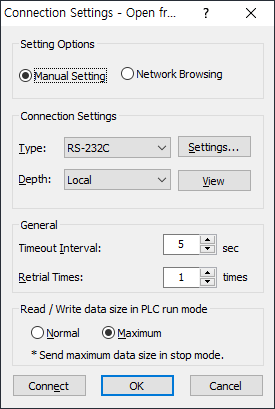

Connection Settings - Type - RS-232C - Settings...

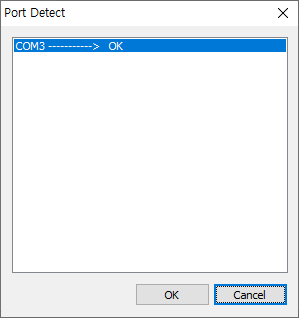

Auto Detect



OK!!!!



---

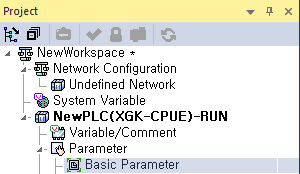

일단 PLC 설정은 XG5000의 Project - NewPLC - Parameter - Basic Parameter 에서



MODBUS Setup을 아래와 같이 설정하고

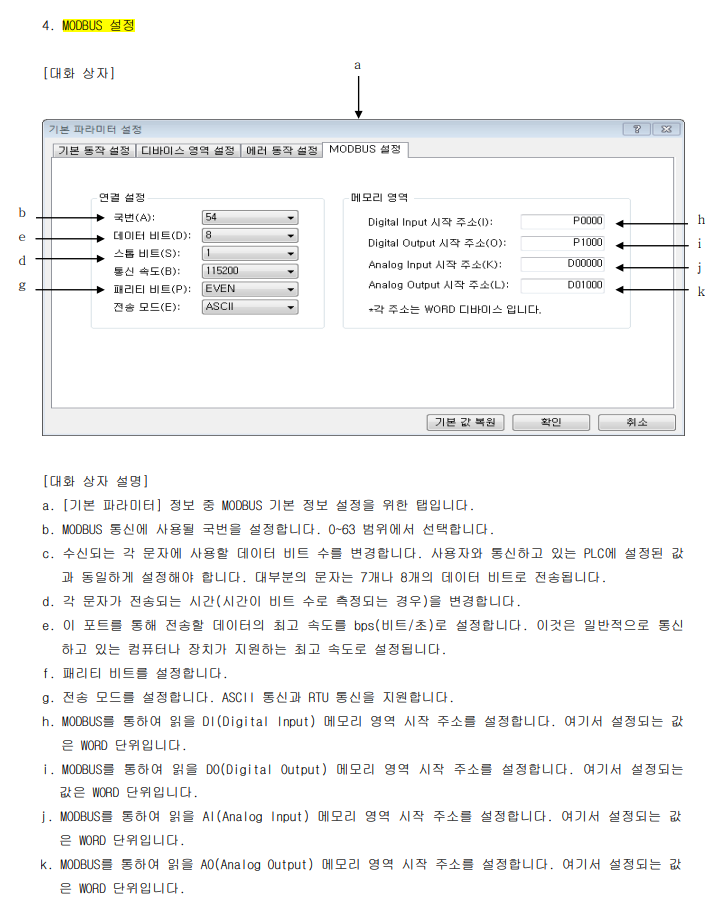

아래는 "사용설명서_XG5000_V2.4.pdf"의 해당 페이지 설정내용

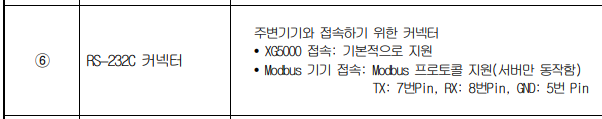

"사용설명서_XGK-CPU_국문_V2.3.pdf" 에서 발췌

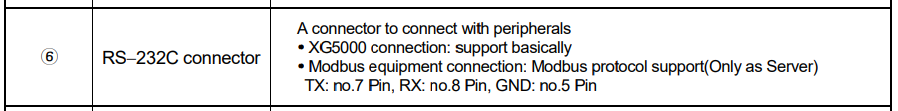

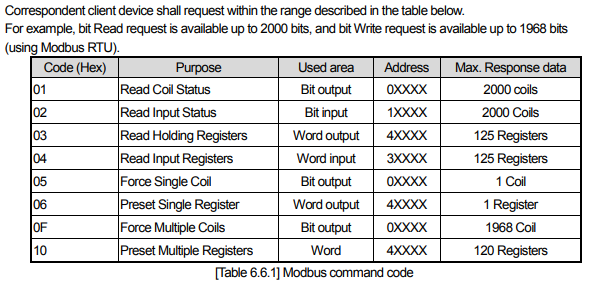

"Manual_XGK-CPU_Eng_V2.00.pdf" 에서 발췌.



위에 적힌대로

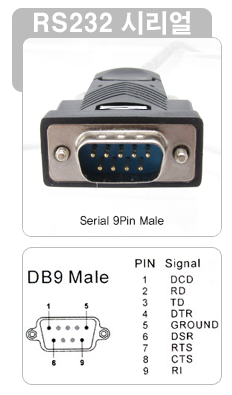

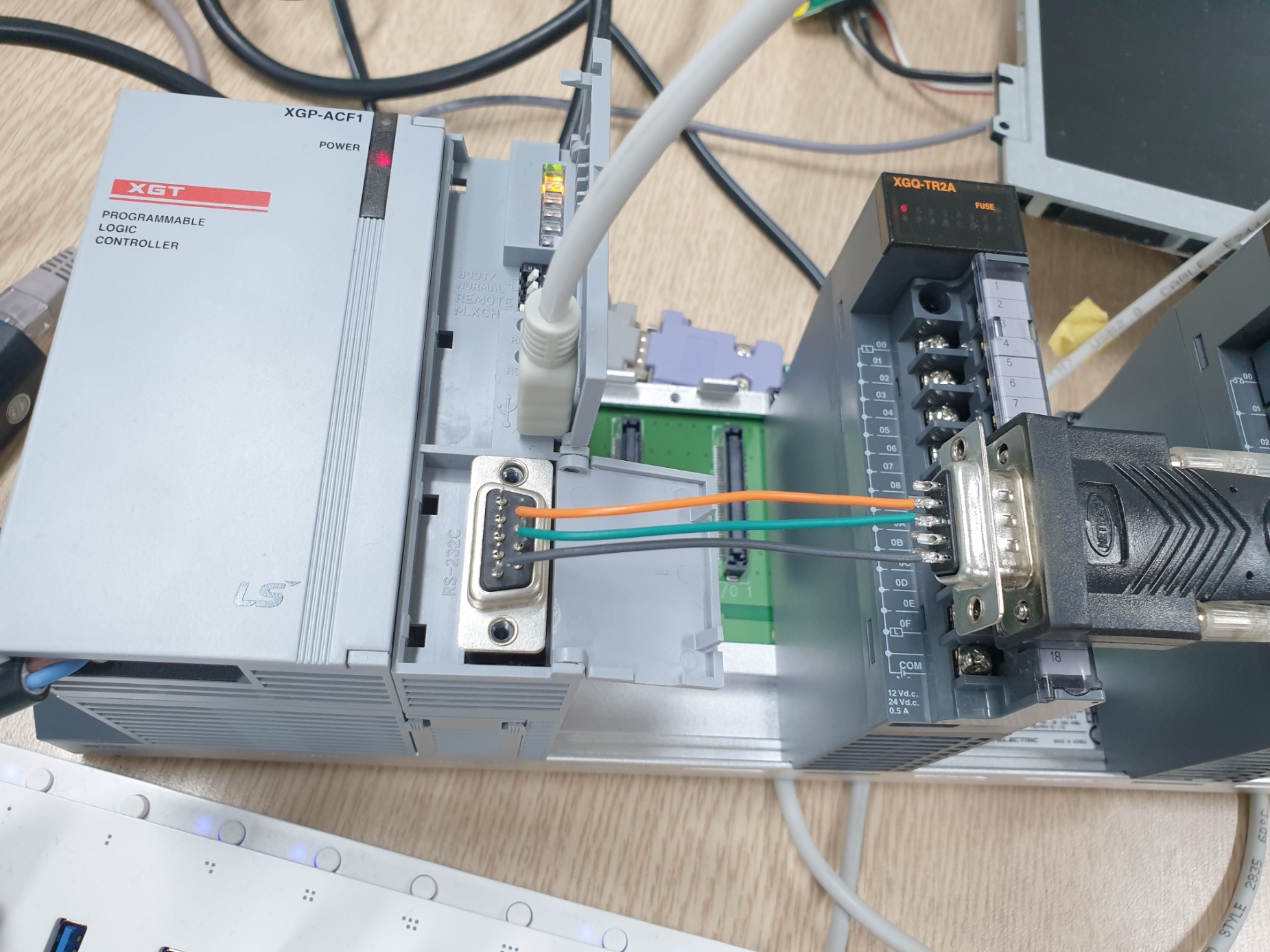

PLC의 7번 핀(TX)을 232의 2번 핀(RX) 으로

PLC의 8번 핀(RX)을 232의 3번 핀(TX) 로 연결해주고



[링크 : https://www.kwshop.co.kr/goods/view?no=143]

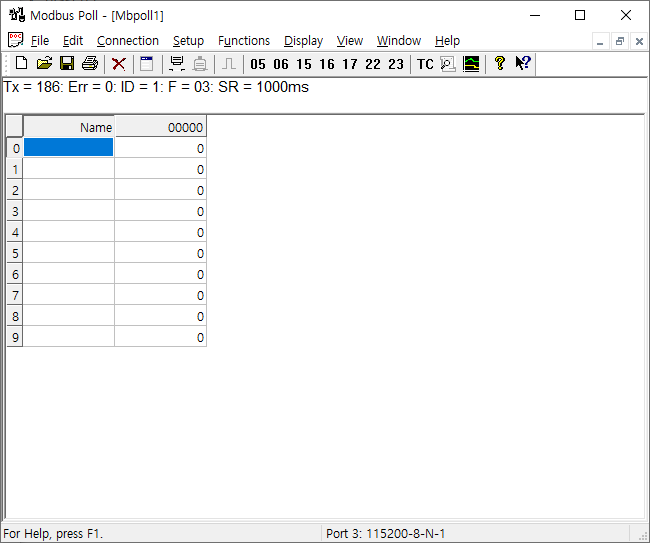

modbus poll 이라는 유틸리티를 이용해서(30일 무료)

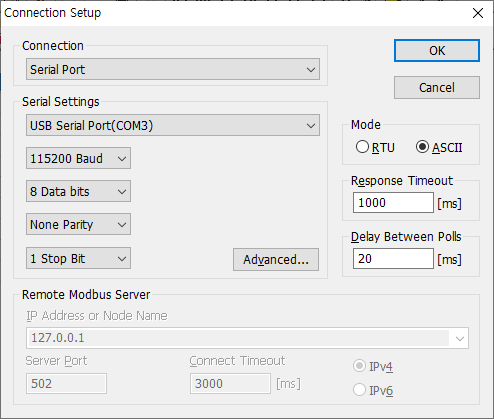

아래와 같이 PLC 장비에서 설정했던 대로 115200-N-8-1/ASCII로 설정하고 고고!



선 뽑으면 Err이 오르는걸 봐서는 먼가 되긴 한데

MODBUS address를 모르는 관계로 Output 모듈이 제어되진 않는다.

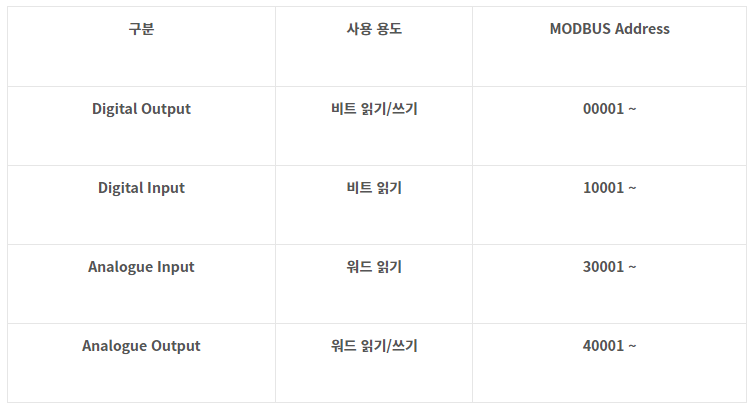

[링크 : https://badayak.com/4788]



이런 유사한 테이블을 찾아야 하나.. ㅠㅠ

[링크 : http://comfilewiki.co.kr/ko/doku.php?id=comfilehmi:hmi_connection_lsplcmodbus_mk:index]



[링크 : https://mech19.tistory.com/42]

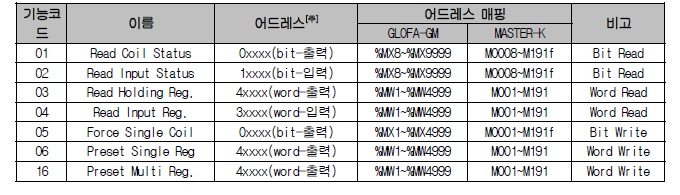

"manual_XGT-Cnet_V3.0(0).pdf" 에서 발췌

modbus/rs232 기능이 원래 다른 통신 모듈을 통해 제공하는거다 보니

cpu 모듈에서는 해당 어드레스 언급이 빠진건가?

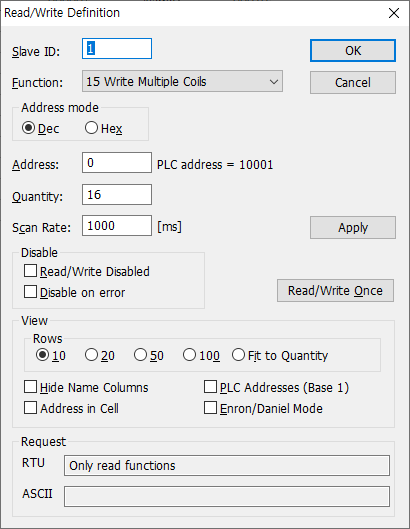

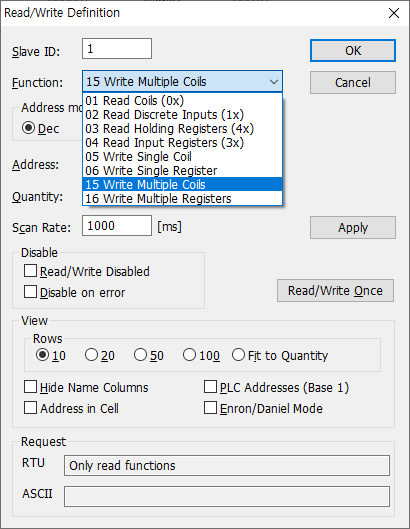

modbus poll에서 아래와 같이 coil 을 설정해서 해보니 DO에 불이 들어온다.



0번과 1번은 래더로 메모리 값을 읽어(초기화 안했으니 0) Normal close로 출력하도록 해놨고

나머지는 프로그래머블 하게 연동이 가능하게 해놨다.

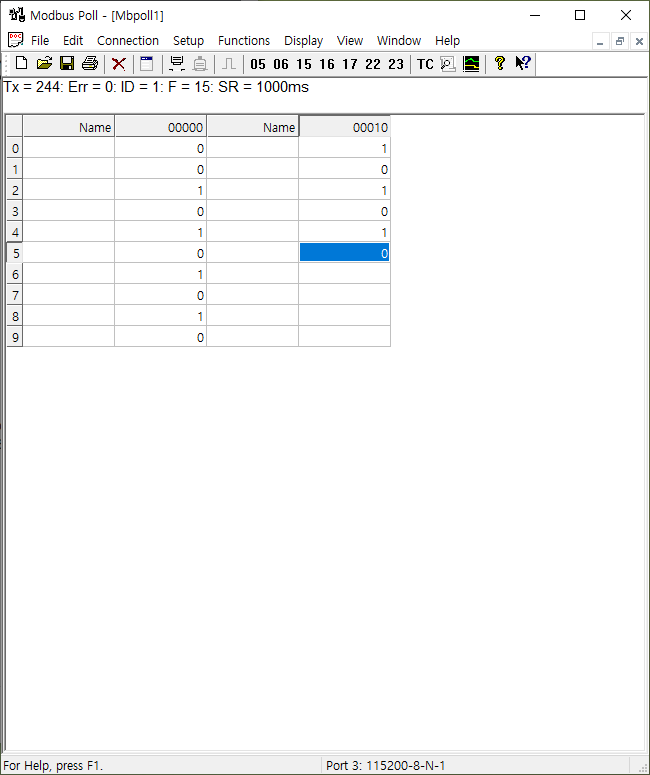

값에 0과 1을 써주면 아래의 불이 들어왔다~ 나갔다.

PLC와 modbus를 통해 연동하기 실험 끄읕!



coil과 register가 먼가 고민을 하고 있었는데(input 이라던가..)



래더에서 contact와 coil 이라고 뜨는데, coil 위치에 relay를 놓고 쓰니 되겠지?



'하드웨어 > PLC (LSE)' 카테고리의 다른 글

plc 모듈 제거 부팅  (0) 2022.03.23
QLight ST56LF 사용  (0) 2022.03.21
lse xgk-cpue rs232/modbus 연결  (0) 2022.03.21
plc timer 주기적인 on off  (0) 2022.03.18
lse modbus rs232  (0) 2022.03.18
LSE PLC Write  (0) 2022.03.17
Posted by 구차니

댓글을 달아 주세요

Apple2022. 3. 21. 09:25

완전히 파고들어보진 못하고 대충 겉만 핥아봄



dmg 자체는 bzip2 니까.. 압축율은 꽤 좋겠군..

% file *
XQuartz-2.8.1.dmg:                     bzip2 compressed data, block size = 100k



압축을 풀면 chrome은 깨진건지 GEN GDOS font라고 나오고, xquartz를 풀어보니 data 라고 나온다.

다만 압축 해제시 EOF 이후에 먼가 더 데이터가 있나 보다.


% file *
googlechrome.dmg.out:                  GEM GDOS font ?x 8, ID 0x5245, lightening mask 0x0, skewing mask 0x0


% bzip2 -d XQuartz-2.8.1.dmg -k

bzip2: Can't guess original name for XQuartz-2.8.1.dmg -- using XQuartz-2.8.1.dmg.out


bzip2: XQuartz-2.8.1.dmg: trailing garbage after EOF ignored

% file *

XQuartz-2.8.1.dmg:                     bzip2 compressed data, block size = 100k
XQuartz-2.8.1.dmg.out:                 data



앞 부분을 열어보니 HFSJ.. 어째 오버레이 가능한 파일 시스템이 아닌가 의심..

파일을 설치할때 마운트 하고(jail 에서?) 본 파일 시스템으로 적용하면서 복사하는건 아니겠지?

% head XQuartz-2.8.1.dmg.out
H+?!HFSJܫ=?ܫ?ܫ?{????????.^o?pp???pp?


                                    ?``?z?%



Within the system, an HFS Plus volume with a journal is identified as HFSJ.

[링크 : https://en.wikipedia.org/wiki/HFS_Plus]
