PC와 usb to rs232를 연결 - 크로스 케이블 - 수/수 젠더로 연결해주니
USB 대신 RS232로 프로그래밍이 가능하다.

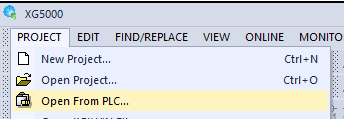

XG5000 실행 - PROJECT - Open From PLC...

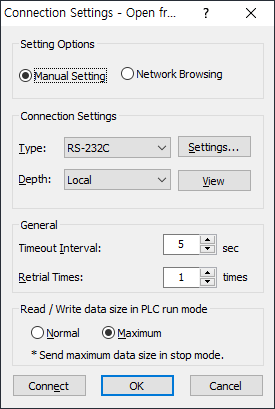

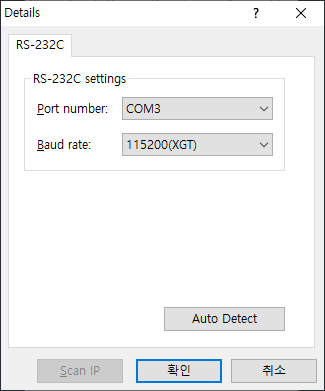

Connection Settings - Type - RS-232C - Settings...

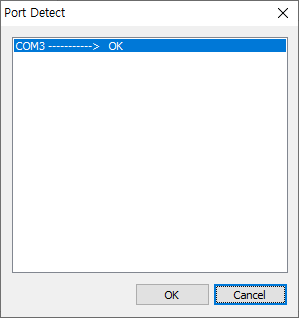

Auto Detect
OK!!!!
---

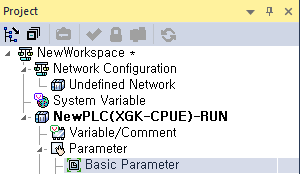

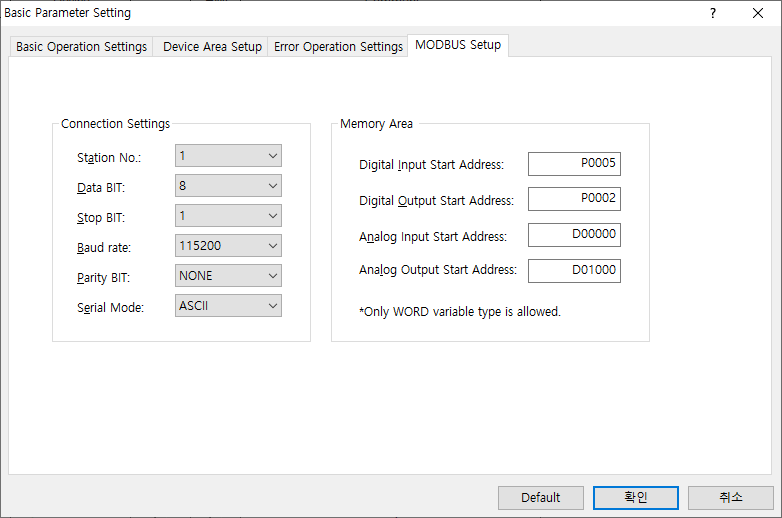

일단 PLC 설정은 XG5000의 Project - NewPLC - Parameter - Basic Parameter 에서
MODBUS Setup을 아래와 같이 설정하고

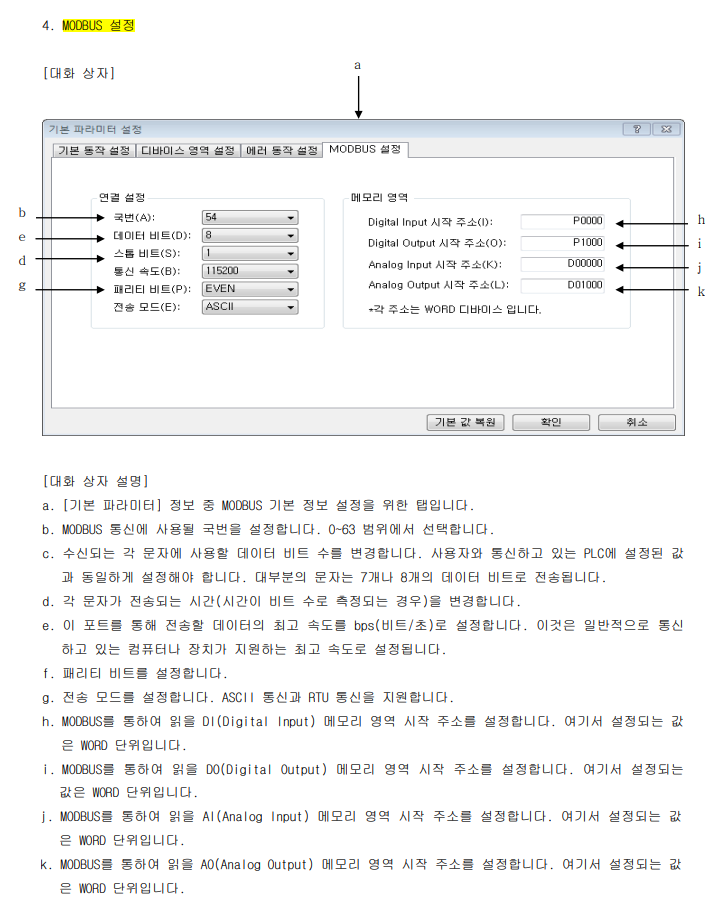

아래는 "사용설명서_XG5000_V2.4.pdf"의 해당 페이지 설정내용

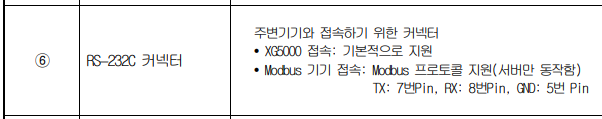

"사용설명서_XGK-CPU_국문_V2.3.pdf" 에서 발췌
"Manual_XGK-CPU_Eng_V2.00.pdf" 에서 발췌.
위에 적힌대로

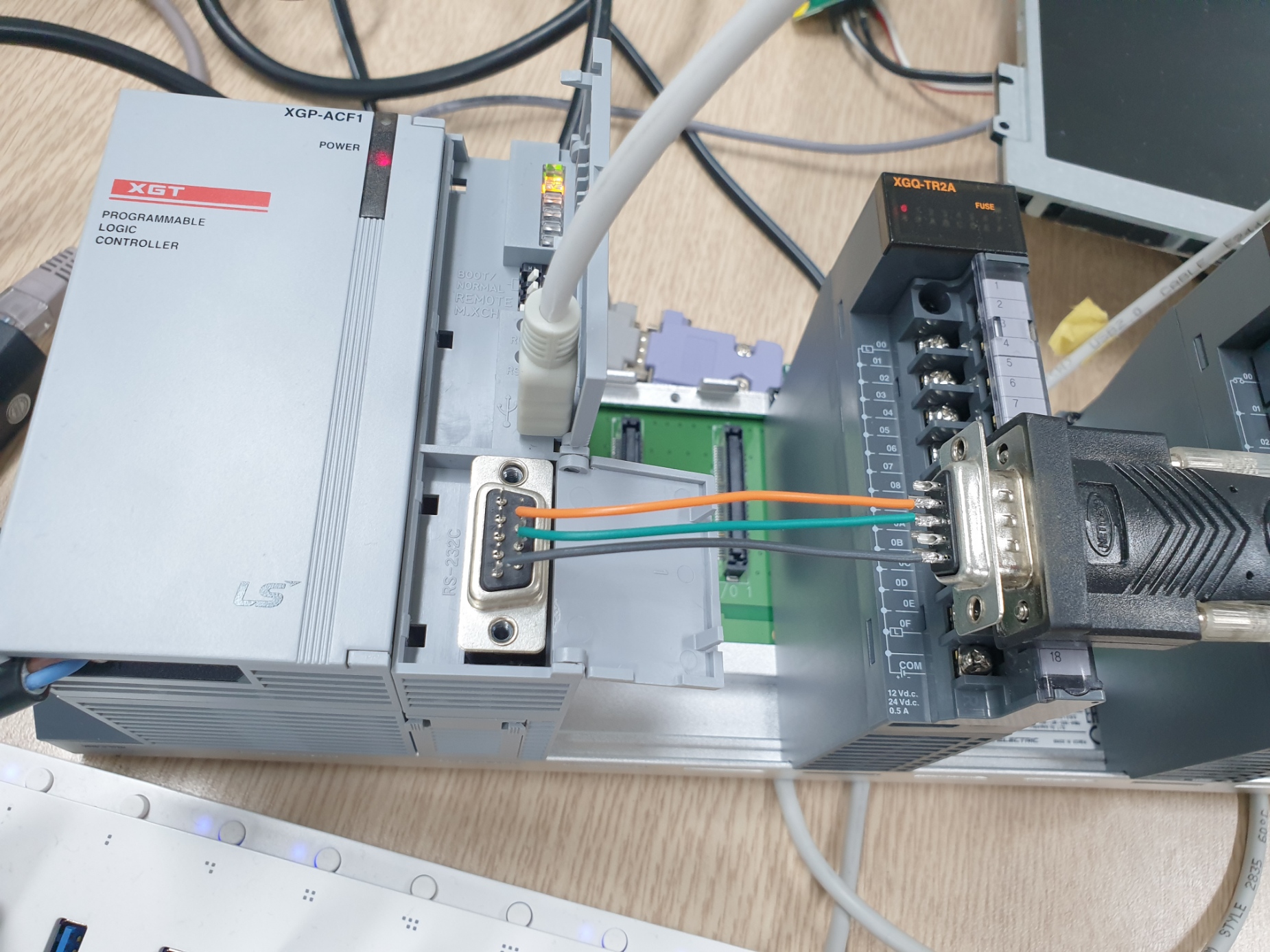

PLC의 7번 핀(TX)을 232의 2번 핀(RX) 으로
PLC의 8번 핀(RX)을 232의 3번 핀(TX) 로 연결해주고
[링크 : https://www.kwshop.co.kr/goods/view?no=143]
modbus poll 이라는 유틸리티를 이용해서(30일 무료)

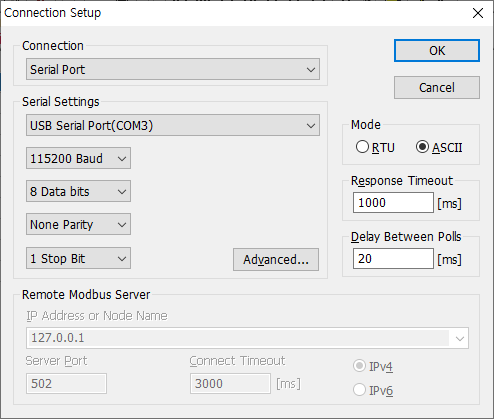

아래와 같이 PLC 장비에서 설정했던 대로 115200-N-8-1/ASCII로 설정하고 고고!

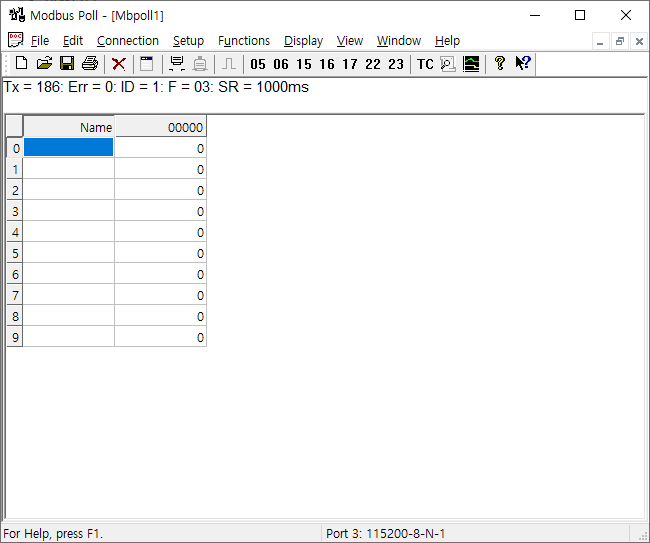

선 뽑으면 Err이 오르는걸 봐서는 먼가 되긴 한데
MODBUS address를 모르는 관계로 Output 모듈이 제어되진 않는다.
[링크 : https://badayak.com/4788]

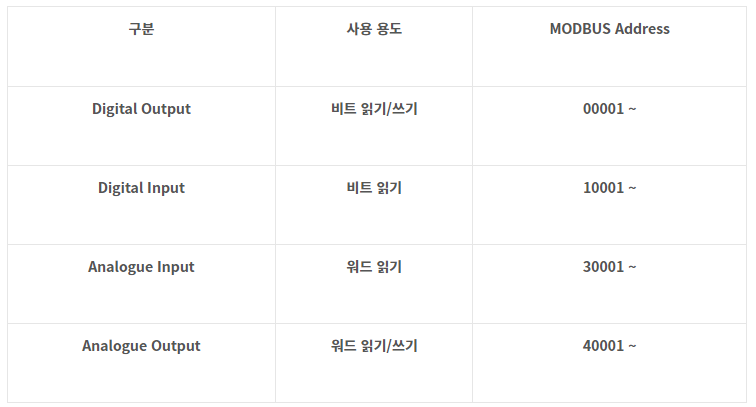

이런 유사한 테이블을 찾아야 하나.. ㅠㅠ
[링크 : http://comfilewiki.co.kr/ko/doku.php?id=comfilehmi:hmi_connection_lsplcmodbus_mk:index]
[링크 : https://mech19.tistory.com/42]

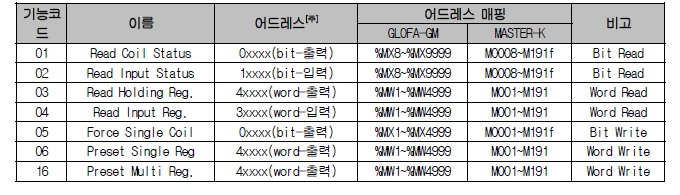

"manual_XGT-Cnet_V3.0(0).pdf" 에서 발췌
modbus/rs232 기능이 원래 다른 통신 모듈을 통해 제공하는거다 보니
cpu 모듈에서는 해당 어드레스 언급이 빠진건가?

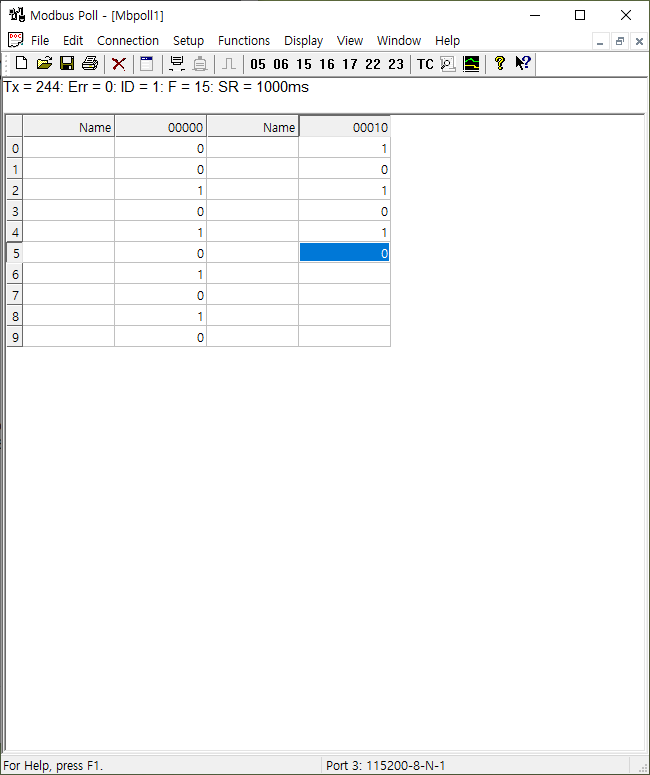

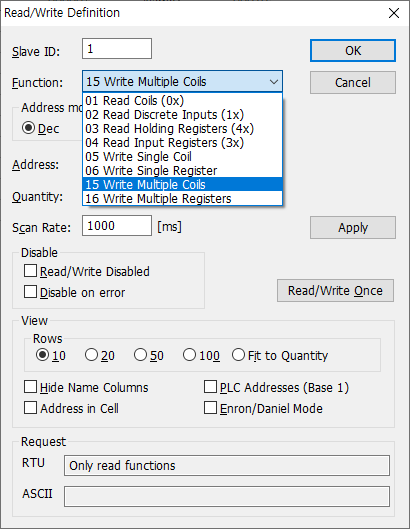

modbus poll에서 아래와 같이 coil 을 설정해서 해보니 DO에 불이 들어온다.
0번과 1번은 래더로 메모리 값을 읽어(초기화 안했으니 0) Normal close로 출력하도록 해놨고
나머지는 프로그래머블 하게 연동이 가능하게 해놨다.

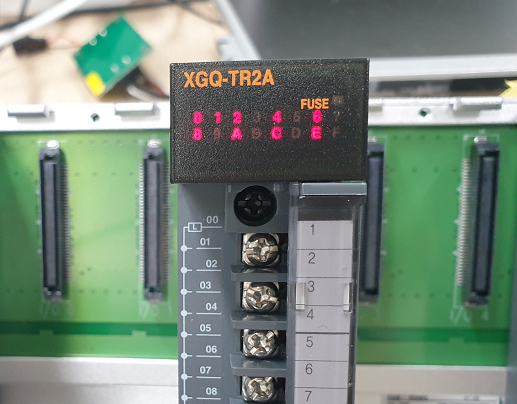

값에 0과 1을 써주면 아래의 불이 들어왔다~ 나갔다.
PLC와 modbus를 통해 연동하기 실험 끄읕!
coil과 register가 먼가 고민을 하고 있었는데(input 이라던가..)
래더에서 contact와 coil 이라고 뜨는데, coil 위치에 relay를 놓고 쓰니 되겠지?
