embeded/raspberry pi2020. 3. 7. 22:33

dtoverlay를 통해 sdhost를 오버클럭이 가능하다고 하는데

그러면 20% 정도의 성능 향상이 있다고 한다(4k read시)



hdparam 을 통한 벤치를 보면 20MB 대에서 30MB 대로 rpi 4와 동일한 성능이 나오게 되는데

반대로 말하자면.. rpi 쪽은 UHS-1을 지원하지 않는다가 될지도 모르겠다

(다만 rpi 4 부터는 공식적으로 지원하는 것 같다.)



sudo bash -c 'printf "dtoverlay=sdhost,overclock_50=100\n" >> /boot/config.txt'

[링크 : https://www.jeffgeerling.com/blog/2016/how-overclock-microsd-card-reader-on-raspberry-pi-3]

  [링크 : https://www.raspberrypi.org/forums/viewtopic.php?t=149983]

  [링크 : http://www.pidramble.com/wiki/benchmarks/microsd-cards]

[링크 : https://www.sdcard.org/developers/overview/index.html]

[링크 : https://www.sdcard.org/developers/overview/low_voltage_signaling/index.html]





'embeded > raspberry pi' 카테고리의 다른 글

라즈베리 2B + waveshare 35c + MAME  (0) 2020.03.08
rpi retro / GPIO  (0) 2020.03.08
rpi 3 / sd host overclock  (0) 2020.03.07
rpi LCD(C) (SPI high speed)  (0) 2020.03.07
rpi thin client  (0) 2019.11.18
sd formatter 바뀌었네?  (0) 2019.07.23
Posted by 구차니

댓글을 달아 주세요

embeded/raspberry pi2020. 3. 7. 22:25

원래 계획했던 대로 한번 게임기 만들어 봐야지



$ git clone https://github.com/waveshare/LCD-show.git

$ cd LCD-show

$ sudo ./LCD35C-show

[링크 : https://github.com/waveshare/LCD-show]

  [링크 : https://github.com/waveshare/LCD-show]

[링크 : https://www.waveshare.com/wiki/3.5inch_RPi_LCD_(C)]

  [링크 : http://eleparts.co.kr/goods/view?no=7048556]



게임기 설정에 따라 라즈베리 버전은 GPIO 번호에 따라 연동이 되나보네?

[링크 : http://www.retrobuiltgames.com/porta-pi-arcade-help/porta-pi-software-os-download/arcade-gpio-mapping/]

'embeded > raspberry pi' 카테고리의 다른 글

rpi retro / GPIO  (0) 2020.03.08
rpi 3 / sd host overclock  (0) 2020.03.07
rpi LCD(C) (SPI high speed)  (0) 2020.03.07
rpi thin client  (0) 2019.11.18
sd formatter 바뀌었네?  (0) 2019.07.23
라즈베리 파이 2 lakka 설정  (0) 2019.07.23
Posted by 구차니

댓글을 달아 주세요

embeded/odroid2020. 3. 7. 22:19

Samsung Exynos5422 Cortex™-A15 2Ghz and Cortex™-A7 Octa core CPUs

[링크 : https://www.hardkernel.com/ko/shop/odroid-xu4-special-price/]



칩 자체는 2014년 2월 런칭되었고, 갤럭시 S5 에 탑재된 AP로 보인다.

집에서 갤럭시S4 Active로도 좀 버벅대지만 포켓몬고 하는걸 봐서는 꽤나 고성능인 듯.

[링크 : https://gamma0burst.tistory.com/724]

[링크 : https://gamma0burst.tistory.com/697]

[링크 : https://en.wikichip.org/wiki/samsung/exynos/5422]



소비전력이 문제지만.. 크흑..

'embeded > odroid' 카테고리의 다른 글

odroid xu4 vlc error  (0) 2020.03.27
odroid XU4 데스크 탑 설정  (0) 2020.03.08
odroid xu4 AP 관련  (0) 2020.03.07
HEVC, H.265 지원 싱글보드  (0) 2019.04.23
odroid U3 18.03 업데이트  (2) 2018.09.29
odroid U3 방열판/쿨러  (0) 2018.09.26
Posted by 구차니

댓글을 달아 주세요

택배가 문 앞에만 두고 똑똑이나 벨도 안누르고 가서 온지도 모르고 있었네

일단은 토요휴무 라고 되어있어서 안올줄 알았는데 와서 다행



일단은 SD 메모리 열심히 굽고 있는데 USB 3.0에 연결한게 아니라 그런가 33MB/s 정도 밖에 안나온다.

UHS-1 인데 ㅠㅠ



+

뒷면의 USB3.0에 연결하니 80MB/s 까지 나온다. 우웡~ UHS-1이 짱이다.

다만 write 속도는 20MB/s 못 미치게 나오는건 동일하다.

'개소리 왈왈 > 컴퓨터' 카테고리의 다른 글

i3-2100 / 4GB 이 계륵을 어쩐다..  (0) 2020.03.31
지름 도착  (2) 2020.03.07
오늘의 지름  (0) 2020.03.03
AMD Eyefinity 시도  (0) 2020.03.03
UEFI / BIOS(legacy)  (0) 2020.02.29
HD7950 플루이드 모션 설정  (2) 2020.02.28
Posted by 구차니

댓글을 달아 주세요

  1. 그러니까 뭘 사신건데요?
    메모리 카드?
    포스트가 너무 불친절한 거 아니에요? ㅜㅜ

    2020.03.09 14:54 신고 [ ADDR : EDIT/ DEL : REPLY ]
    • 일단 과거에 쓰던 트레센드 USB 3.0 UHS 지원 리더가 있었고

      이번에는 확실히 UHS-1을 지원하는 16GB SD 메모리와 부품들을 질렀어요 ㅋ

      2020.03.09 15:07 신고 [ ADDR : EDIT/ DEL ]

파일방2020. 3. 7. 20:05

hardkernel / odroid 에서 사용하는 프로그램인데

win32diskimager 라는 걸 쓰다가 이걸 처음 써보는데 압축 파일을 던져도 알아서 압축 풀고 알아서 굽는다.

근데 용량이 동일 기능을 하는 것 치고는 너무 큰 120MB(win32diskimager는 10메가) 라는게 좀 아쉽다.



[링크 : https://www.balena.io/etcher/]



+

뒷면의 USB 3.0에 하니까 쓰는건 변함이 없는데 읽는건 좀더 빨라져서 80MB/s 에 근접한다.

'파일방' 카테고리의 다른 글

MagicaVoxel  (0) 2020.03.23
ether / win32diskimager 대체 프로그램  (0) 2020.03.07
ArduinoDroid  (0) 2019.06.12
ups protocol  (0) 2019.04.29
열해석 프로그램(오픈소스)  (0) 2019.03.31
배터리 체크 유틸리티  (2) 2019.03.25
Posted by 구차니

댓글을 달아 주세요

embeded/arduino(genuino)2020. 3. 7. 10:46

와... 이렇게 편하게 하는데 예전에는 왜 일일이 라이브러리를 만들려고 개고생을 했던 걸까?

일단 CLCD는 16x2 라서 생각외로 출력가능한 메시지가 길지가 않아서 아쉽네



하드웨어 구성은 가변 저항쪽에 0 V를 인가하면 가장 어둡게 표현되는 듯?

(그러니까 저항으로 최대치를 하면 어두워 지는 식으로 0 Voltage로 설정되는 것으로 보임)



화이트 밸런스가 하늘로 날아가면서 액정 배경이 붉은색으로 나왔으나 실제로는 파란색에 가까움



1번 핀 부터(좌->우)

GND / VCC / 밝기(GND=MAX) / RS / RW(GND) / E + 데이터(4비트 혹은 8비트)



#include <LiquidCrystal.h>

// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 2);
  // Print a message to the LCD.
  lcd.leftToRight();

  lcd.setCursor(0, 0);
  lcd.print("T:-10C H:100% R:50% PM12");

  lcd.setCursor(0, 1);
  lcd.print("PM1:100 PM25:100");
}

void loop() {
  // set the cursor to column 0, line 1
  // (note: line 1 is the second row, since counting begins with 0):
  lcd.setCursor(0, 1);
  // print the number of seconds since reset:
  delay(500);
  lcd.scrollDisplayLeft();
  //  lcd.print(millis() / 1000);
}

[링크 : https://www.arduino.cc/en/Tutorial/HelloWorld]



텍스트 방향은 아랍어 처럼 우->좌로 쓰는 경우에나 쓸모가 있을 듯.

[링크 : https://www.arduino.cc/en/Tutorial/LiquidCrystalTextDirection]



얘가 내가 원하던 텍스트 스크롤 기능.

다만, 전체 화면을 다 비울 정도 까지 스크롤 된 다음

다시 텍스트가 나와서 한참 있다 다시 나오니 조금 불편하지만 그래도 무한 반복으로 16 보다 긴 문자열도

자동으로 슬라이드 되어서 나오니 의외로 쓸모가 있을 듯?

[링크 : https://www.arduino.cc/en/Tutorial/LiquidCrystalScroll]

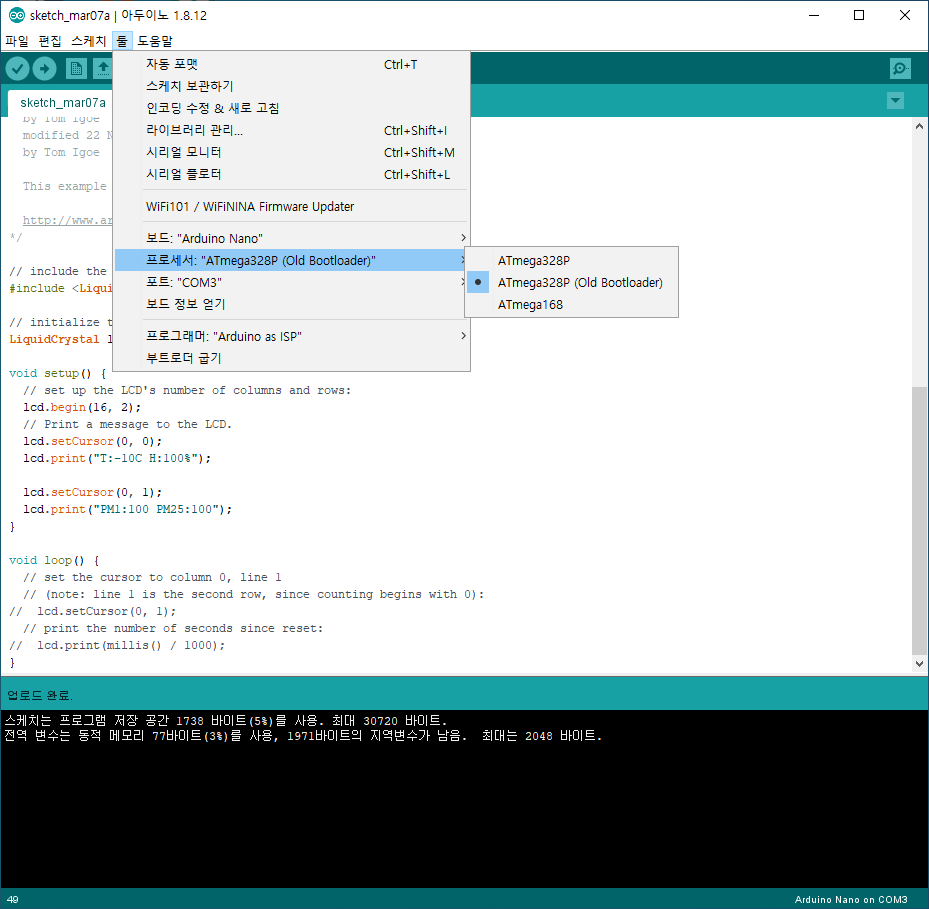

프로세서를 ATmega329P(Old Bootloader) 라고 해주어야지

프로그래머 "Arduino as ISP" 로 설정했을때 구워진다. 2016년 즈음부터 바뀐듯?

[링크 : https://www.diymaker.net/121]

'embeded > arduino(genuino)' 카테고리의 다른 글

arduino servo / knob 예제 실행  (0) 2020.03.09
arduino knob 변형 adc 값 읽기  (0) 2020.03.09
arduino nano + CLCD  (0) 2020.03.07
arduino ide ubuntu에서 한글 깨질때  (0) 2020.02.17
e-paper 모듈 (아두이노 HAT)  (0) 2019.04.17
dfrobot ph meter  (0) 2018.12.19
Posted by 구차니

댓글을 달아 주세요

아쉽긴 한데

먼가 또 안하려고 하니 간질간질한 느낌이라 고민되네

일주일 안한거 정리 못할건 아니지만

굳이 해야 하나 싶기도 하면서도



안하니 마음의 부담이 확 줄어서 확실히 마음이 편해진지라

다시 하라면 못할거 같기도 하고.. 이래저래 고민되네..
