embeded/raspberry pi2021. 6. 23. 16:29

uf2 - USB Flash Format

라즈베리 파이 pico 에서 uf2라는 포맷을 쓰길래 먼가해서 보는데

ELF는 확실히 아닌듯

$ file rp2-pico-latest.uf2
rp2-pico-latest.uf2: data

$ readelf -a rp2-pico-latest.uf2
readelf: Error: Not an ELF file - it has the wrong magic bytes at the start

[링크 : https://learn.adafruit.com/...circuit-python-circuitpython/uf2-bootloader-details]



picotool 이라는걸 이용해서 해당 바이너리의 정보를 얻을 수 있는 듯

[링크 : https://github.com/raspberrypi5/picotool]

[링크 : https://datasheets.raspberrypi.org/pico/raspberry-pi-pico-python-sdk.pdf]



The ELF file is converted to a UF2 with an internal SDK tool called elf2uf2, which is bootstrapped automatically as
part of the build process.

저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

citcuitpyrhon joystick  (0) 2021.06.28
rpi 3b+ with bt / uart  (0) 2021.06.28
cvt 와 gtf 그리고 xrandr  (0) 2021.06.21
rpi wifi SDR (3B+ 이후 가능)  (0) 2021.06.21
rpi SMI (Secondary Memory Interface)  (0) 2021.06.21
Posted by 구차니
embeded/raspberry pi2021. 6. 21. 15:53

cvt 와 gtf 그리고 xrandr

cvt로 원하는 해상도의 타이밍 값을 얻어낼 수 있다.



그러고 보니.. jetxon AGX의 4k60p 값은 라즈베리 4에서도 출력은 되는데

reduced 값에 가까운 느낌이네..

$ cvt -v 3840 2160 60
# 3840x2160 59.98 Hz (CVT 8.29M9) hsync: 134.18 kHz; pclk: 712.75 MHz
Modeline "3840x2160_60.00"  712.75  3840 4160 4576 5312  2160 2163 2168 2237 -hsync +vsync

$ cvt -r -v 3840 2160 60
# 3840x2160 59.97 Hz (CVT 8.29M9-R) hsync: 133.25 kHz; pclk: 533.00 MHz
Modeline "3840x2160R"  533.00  3840 3888 3920 4000  2160 2163 2168 2222 +hsync -vsync

$ xrandr --newmode 4k60p 594.177 3840 4016 4104 4400 2160 2168 2178 2250 +HSync +VSync

[링크 : https://ubuntuforums.org/archive/index.php/t-1710637.html]



gtf 명령어도 발견

여러가지 옵션이 있지만 cvt -r 처럼 값이 바뀌진 않는다. (fbset 용으로 출력 포맷이 바뀌긴 함)

$ gtf 3840 2160 60

  # 3840x2160 @ 60.00 Hz (GTF) hsync: 134.10 kHz; pclk: 712.34 MHz
  Modeline "3840x2160_60.00"  712.34  3840 4152 4576 5312  2160 2161 2164 2235  -HSync +Vsync

[링크 : https://unix.stackexchange.com/questions/227876/]

저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

rpi 3b+ with bt / uart  (0) 2021.06.28
uf2 - USB Flash Format  (0) 2021.06.23
rpi wifi SDR (3B+ 이후 가능)  (0) 2021.06.21
rpi SMI (Secondary Memory Interface)  (0) 2021.06.21
라즈베리 4 수동 4k60p 설정 드디어 일단은 성공!  (0) 2021.06.18
Posted by 구차니
embeded/raspberry pi2021. 6. 21. 14:29

rpi wifi SDR (3B+ 이후 가능)

라즈베리 3 부터 wifi / bt 모듈이 내장되기 시작했는데 이걸 SDR TX로 사용가능하도록 하는게 있는 듯.. (미친!!)

그런데 rpi 3b는 802.11n만 지원해서 안된다고 하면 어떤 모델이 가능하다는걸까?

일단은 nexus 5에 BCM43455가 달려있고 3B+ / 4B / CM4에 달려있는 듯.

즉, 3B는 안되고 3B+ 이후부터 가능할 것으로 추측된다.



The Raspberry Pi B3 will never be supported as it only contains an 802.11n PHY

[링크 : https://github.com/seemoo-lab/mobisys2018_nexmon_software_defined_radio]

[링크 : https://hackaday.com/2018/04/14/the-raspberry-pi-3b-as-an-sdr-without-the-sdr/

저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

uf2 - USB Flash Format  (0) 2021.06.23
cvt 와 gtf 그리고 xrandr  (0) 2021.06.21
rpi SMI (Secondary Memory Interface)  (0) 2021.06.21
라즈베리 4 수동 4k60p 설정 드디어 일단은 성공!  (0) 2021.06.18
라즈베리 4 미스테리..  (0) 2021.06.18
Posted by 구차니
embeded/raspberry pi2021. 6. 21. 06:55

rpi SMI (Secondary Memory Interface)

대충 보면 자기 테이프 같은 외부 저장장치와 통신하기 위한 인터페이스 인데

cpu에서 직접적으로 접근하는 건 아니라고 하고, first에 비교해서고 6배 이상 느리다는 말이 나온다.

500Mbps 까지 지원한다고(USB2.0 보다 빠르다)

아무튼 이 인터페이스를 이용해서 30MHz ~ 6GHz에 이르는 흉악한 대역의 SDR을 개발한 듯 ㄷㄷ



[링크 : https://github.com/cariboulabs/cariboulite]

  [링크 : https://hackaday.com/2021/06/20/raspberry-pi-hat-adds-sdr-with-high-speed-memory-access/]

[링크 : https://iosoft.blog/2020/07/16/raspberry-pi-smi/]

[링크 : https://www.geeksforgeeks.org/introduction-of-secondary-memory/]





저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

cvt 와 gtf 그리고 xrandr  (0) 2021.06.21
rpi wifi SDR (3B+ 이후 가능)  (0) 2021.06.21
라즈베리 4 수동 4k60p 설정 드디어 일단은 성공!  (0) 2021.06.18
라즈베리 4 미스테리..  (0) 2021.06.18
pifm 출력  (0) 2021.06.17
Posted by 구차니
embeded/raspberry pi2021. 6. 18. 16:42

라즈베리 4 수동 4k60p 설정 드디어 일단은 성공!

일단은.. 유튜브나 lxrandr 에서 해상도/주사율을 정상적으로 인식하지 않아서

1080p60 으로까지 밖에 동영상 품질에 뜨지 않아서 고민중..



step 1. /boot/config.txt

[all]
dtoverlay=vc4-fkms-v3d
hdmi_enable_4kp60=1
start_x=1
gpu_mem=128



step 2. randr 설정

xrandr --newmode 4k60p 594.177 3840 4016 4104 4400 2160 2168 2178 2250 +HSync +VSync
xrandr --addmode HDMI-1 4k60p
xrandr --output HDMI-1 --mode 4k60p

[링크 : https://unix.stackexchange.com/questions/227876/]



근데 멀 틀어야 끊김없이 보일까?

+

HDR 10 59.940 으로 된 녀석 몇개 받아서

VLC 전체 화면으로 재생하는데 60p 느낌은 드는데 sd 속도 문제인지 프레임 드랍이나 깨지는 현상이 발생 ㅠㅠ

그래도 되는 건 일단 확인 한 것 같으니 패스~

[링크 : https://kodi.wiki/view/Samples#4K_.28UltraHD.29]



+

갤럭시 노트9 사용중인데 카메라 앱에서 설정을 HEVC + UHD 60p / 30p로 녹화하니 깨지는것 없이 잘 나온다.

저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

rpi wifi SDR (3B+ 이후 가능)  (0) 2021.06.21
rpi SMI (Secondary Memory Interface)  (0) 2021.06.21
라즈베리 4 미스테리..  (0) 2021.06.18
pifm 출력  (0) 2021.06.17
rpi GPCLK  (0) 2021.06.17
Posted by 구차니
embeded/raspberry pi2021. 6. 18. 12:18

라즈베리 4 미스테리..

읭...? 4K40p로 설정되어서 나오는데

fbset으로 확인하면 FHD로 나온다. 도대체 머지?



pi@raspberrypi:~ $ fbset

mode "1920x1080"
    geometry 1920 1080 1920 1080 16
    timings 0 0 0 0 0 0 0
    accel true
    rgba 5/11,6/5,5/0,0/0
endmode

pi@raspberrypi:~ $ ls -al /dev/fb*
crw-rw---- 1 root video 29, 0 Jun 14 12:10 /dev/fb0



흐음.. 여기서 2번 7번이 나오는건가?

$ tvservice -l
2 attached device(s), display ID's are :
Display Number 2, type HDMI 0
Display Number 7, type HDMI 1



$ tvservice -s
state 0xa [HDMI CUSTOM RGB lim 16:9], 3840x2160 @ 30.00Hz, progressive



$ tvservice -m CEA
Group CEA has 13 modes:
           mode 1: 640x480 @ 60Hz 4:3, clock:25MHz progressive
           mode 2: 720x480 @ 60Hz 4:3, clock:27MHz progressive
           mode 3: 720x480 @ 60Hz 16:9, clock:27MHz progressive
           mode 4: 1280x720 @ 60Hz 16:9, clock:74MHz progressive
           mode 5: 1920x1080 @ 60Hz 16:9, clock:74MHz interlaced
           mode 6: 720x480 @ 60Hz 4:3, clock:27MHz x2 interlaced
           mode 7: 720x480 @ 60Hz 16:9, clock:27MHz x2 interlaced
  (prefer) mode 16: 1920x1080 @ 60Hz 16:9, clock:148MHz progressive
           mode 32: 1920x1080 @ 24Hz 16:9, clock:74MHz progressive
           mode 34: 1920x1080 @ 30Hz 16:9, clock:74MHz progressive
           mode 62: 1280x720 @ 30Hz 16:9, clock:74MHz progressive
           mode 93: 3840x2160 @ 24Hz 16:9, clock:297MHz progressive
           mode 95: 3840x2160 @ 30Hz 16:9, clock:297MHz progressive

$ tvservice -m DMT
Group DMT has 13 modes:
           mode 4: 640x480 @ 60Hz 4:3, clock:25MHz progressive
           mode 5: 640x480 @ 72Hz 4:3, clock:31MHz progressive
           mode 6: 640x480 @ 75Hz 4:3, clock:31MHz progressive
           mode 8: 800x600 @ 56Hz 4:3, clock:36MHz progressive
           mode 9: 800x600 @ 60Hz 4:3, clock:40MHz progressive
           mode 10: 800x600 @ 72Hz 4:3, clock:50MHz progressive
           mode 11: 800x600 @ 75Hz 4:3, clock:49MHz progressive
           mode 16: 1024x768 @ 60Hz 4:3, clock:65MHz progressive
           mode 17: 1024x768 @ 70Hz 4:3, clock:75MHz progressive
           mode 18: 1024x768 @ 75Hz 4:3, clock:78MHz progressive
           mode 28: 1280x800 @ 60Hz 16:10, clock:83MHz progressive
           mode 35: 1280x1024 @ 60Hz 5:4, clock:108MHz progressive
           mode 42: 1400x1050 @ 60Hz 4:3, clock:121MHz progressive



$ edid-decode edid.dat
  Extended tag: YCbCr 4:2:0 video data block
    VIC  97 3840x2160@60Hz 16:9  HorFreq: 135000 Hz Clock: 297.000 MHz



강제로 97번 모드로 바꾸니 TV에서는 인식은 되는데 lighdm 이 죽는다고 해야하나? 회색만 나온다.

$ tvservice -s
state 0xa [HDMI CEA (97) RGB lim 16:9], 3840x2160 @ 60.00Hz, progressive



ssh로는 xrand -q 가 디스플레이 못 찾는다고 해서 로컬에서 하니 나오는데

4k60은 어디로 간거니 ㅠㅠ

$ cat xrand
Screen 0: minimum 320 x 200, current 3840 x 2160, maximum 7680 x 7680
HDMI-1 connected primary 3840x2160+0+0 (normal left inverted right x axis y axis) 1539mm x 866mm
   1920x1080     60.00 +  59.94    30.00    24.00    29.97    23.98
   3840x2160     30.00*   24.00    29.97    23.98
   1920x1080i    60.00    59.94
   1400x1050     59.95
   1280x1024     60.02
   1280x800      59.91
   1280x720      60.00    30.00    59.94    29.97
   1024x768      75.03    70.07    60.00
   800x600       72.19    75.00    60.32    56.25
   720x480       60.00    59.94
   720x480i      60.00    59.94
   640x480       75.00    72.81    60.00    59.94
   720x400       70.08



$ xrandr --verbose
Screen 0: minimum 320 x 200, current 3840 x 2160, maximum 7680 x 7680
HDMI-1 connected primary 3840x2160+0+0 (0x43) normal (normal left inverted right x axis y axis) 1539mm x 866mm
Identifier: 0x40
Timestamp:  750875
Subpixel:   unknown
Gamma:      1.0:1.0:1.0
Brightness: 1.0
Clones:
CRTC:       0
CRTCs:      0
Transform:  1.000000 0.000000 0.000000
            0.000000 1.000000 0.000000
            0.000000 0.000000 1.000000
           filter:
Broadcast RGB: Automatic
supported: Automatic, Full, Limited 16:235
bottom margin: 0
range: (0, 100)
top margin: 0
range: (0, 100)
right margin: 0
range: (0, 100)
left margin: 0
range: (0, 100)
link-status: Good
supported: Good, Bad
CONNECTOR_ID: 89
supported: 89
non-desktop: 0
range: (0, 1)
  1920x1080 (0x42) 148.500MHz +HSync +VSync +preferred
        h: width  1920 start 2008 end 2052 total 2200 skew    0 clock  67.50KHz
        v: height 1080 start 1084 end 1089 total 1125           clock  60.00Hz
  3840x2160 (0x43) 297.000MHz +HSync +VSync *current
        h: width  3840 start 4016 end 4104 total 4400 skew    0 clock  67.50KHz
        v: height 2160 start 2168 end 2178 total 2250           clock  30.00Hz
  3840x2160 (0x44) 297.000MHz +HSync +VSync
        h: width  3840 start 5116 end 5204 total 5500 skew    0 clock  54.00KHz
        v: height 2160 start 2168 end 2178 total 2250           clock  24.00Hz
  3840x2160 (0x45) 296.703MHz +HSync +VSync
        h: width  3840 start 4016 end 4104 total 4400 skew    0 clock  67.43KHz
        v: height 2160 start 2168 end 2178 total 2250           clock  29.97Hz
  3840x2160 (0x46) 296.703MHz +HSync +VSync
        h: width  3840 start 5116 end 5204 total 5500 skew    0 clock  53.95KHz
        v: height 2160 start 2168 end 2178 total 2250           clock  23.98Hz
  1920x1080 (0x47) 148.352MHz +HSync +VSync
        h: width  1920 start 2008 end 2052 total 2200 skew    0 clock  67.43KHz
        v: height 1080 start 1084 end 1089 total 1125           clock  59.94Hz
  1920x1080i (0x48) 74.250MHz +HSync +VSync Interlace
        h: width  1920 start 2008 end 2052 total 2200 skew    0 clock  33.75KHz
        v: height 1080 start 1084 end 1094 total 1125           clock  60.00Hz
  1920x1080 (0x49) 74.250MHz +HSync +VSync
        h: width  1920 start 2008 end 2052 total 2200 skew    0 clock  33.75KHz
        v: height 1080 start 1084 end 1089 total 1125           clock  30.00Hz
  1920x1080 (0x4a) 74.250MHz +HSync +VSync
        h: width  1920 start 2558 end 2602 total 2750 skew    0 clock  27.00KHz
        v: height 1080 start 1084 end 1089 total 1125           clock  24.00Hz
  1920x1080i (0x4b) 74.176MHz +HSync +VSync Interlace
        h: width  1920 start 2008 end 2052 total 2200 skew    0 clock  33.72KHz
        v: height 1080 start 1084 end 1094 total 1125           clock  59.94Hz
  1920x1080 (0x4c) 74.176MHz +HSync +VSync
        h: width  1920 start 2008 end 2052 total 2200 skew    0 clock  33.72KHz
        v: height 1080 start 1084 end 1089 total 1125           clock  29.97Hz
  1920x1080 (0x4d) 74.176MHz +HSync +VSync
        h: width  1920 start 2558 end 2602 total 2750 skew    0 clock  26.97KHz
        v: height 1080 start 1084 end 1089 total 1125           clock  23.98Hz
  1400x1050 (0x4e) 101.000MHz +HSync -VSync
        h: width  1400 start 1448 end 1480 total 1560 skew    0 clock  64.74KHz
        v: height 1050 start 1053 end 1057 total 1080           clock  59.95Hz
  1280x1024 (0x4f) 108.000MHz +HSync +VSync
        h: width  1280 start 1328 end 1440 total 1688 skew    0 clock  63.98KHz
        v: height 1024 start 1025 end 1028 total 1066           clock  60.02Hz
  1280x800 (0x50) 71.000MHz +HSync -VSync
        h: width  1280 start 1328 end 1360 total 1440 skew    0 clock  49.31KHz
        v: height  800 start  803 end  809 total  823           clock  59.91Hz
  1280x720 (0x51) 74.250MHz +HSync +VSync
        h: width  1280 start 1390 end 1430 total 1650 skew    0 clock  45.00KHz
        v: height  720 start  725 end  730 total  750           clock  60.00Hz
  1280x720 (0x52) 74.250MHz +HSync +VSync
        h: width  1280 start 3040 end 3080 total 3300 skew    0 clock  22.50KHz
        v: height  720 start  725 end  730 total  750           clock  30.00Hz
  1280x720 (0x53) 74.176MHz +HSync +VSync
        h: width  1280 start 1390 end 1430 total 1650 skew    0 clock  44.96KHz
        v: height  720 start  725 end  730 total  750           clock  59.94Hz
  1280x720 (0x54) 74.176MHz +HSync +VSync
        h: width  1280 start 3040 end 3080 total 3300 skew    0 clock  22.48KHz
        v: height  720 start  725 end  730 total  750           clock  29.97Hz
  1024x768 (0x55) 78.750MHz +HSync +VSync
        h: width  1024 start 1040 end 1136 total 1312 skew    0 clock  60.02KHz
        v: height  768 start  769 end  772 total  800           clock  75.03Hz
  1024x768 (0x56) 75.000MHz -HSync -VSync
        h: width  1024 start 1048 end 1184 total 1328 skew    0 clock  56.48KHz
        v: height  768 start  771 end  777 total  806           clock  70.07Hz
  1024x768 (0x57) 65.000MHz -HSync -VSync
        h: width  1024 start 1048 end 1184 total 1344 skew    0 clock  48.36KHz
        v: height  768 start  771 end  777 total  806           clock  60.00Hz
  800x600 (0x58) 50.000MHz +HSync +VSync
        h: width   800 start  856 end  976 total 1040 skew    0 clock  48.08KHz
        v: height  600 start  637 end  643 total  666           clock  72.19Hz
  800x600 (0x59) 49.500MHz +HSync +VSync
        h: width   800 start  816 end  896 total 1056 skew    0 clock  46.88KHz
        v: height  600 start  601 end  604 total  625           clock  75.00Hz
  800x600 (0x5a) 40.000MHz +HSync +VSync
        h: width   800 start  840 end  968 total 1056 skew    0 clock  37.88KHz
        v: height  600 start  601 end  605 total  628           clock  60.32Hz
  800x600 (0x5b) 36.000MHz +HSync +VSync
        h: width   800 start  824 end  896 total 1024 skew    0 clock  35.16KHz
        v: height  600 start  601 end  603 total  625           clock  56.25Hz
  720x480 (0x5c) 27.027MHz -HSync -VSync
        h: width   720 start  736 end  798 total  858 skew    0 clock  31.50KHz
        v: height  480 start  489 end  495 total  525           clock  60.00Hz
  720x480 (0x5d) 27.000MHz -HSync -VSync
        h: width   720 start  736 end  798 total  858 skew    0 clock  31.47KHz
        v: height  480 start  489 end  495 total  525           clock  59.94Hz
  720x480i (0x5e) 13.514MHz -HSync -VSync Interlace
        h: width   720 start  739 end  801 total  858 skew    0 clock  15.75KHz
        v: height  480 start  488 end  494 total  525           clock  60.00Hz
  720x480i (0x5f) 13.500MHz -HSync -VSync Interlace
        h: width   720 start  739 end  801 total  858 skew    0 clock  15.73KHz
        v: height  480 start  488 end  494 total  525           clock  59.94Hz
  640x480 (0x60) 31.500MHz -HSync -VSync
        h: width   640 start  656 end  720 total  840 skew    0 clock  37.50KHz
        v: height  480 start  481 end  484 total  500           clock  75.00Hz
  640x480 (0x61) 31.500MHz -HSync -VSync
        h: width   640 start  664 end  704 total  832 skew    0 clock  37.86KHz
        v: height  480 start  489 end  492 total  520           clock  72.81Hz
  640x480 (0x62) 25.200MHz -HSync -VSync
        h: width   640 start  656 end  752 total  800 skew    0 clock  31.50KHz
        v: height  480 start  490 end  492 total  525           clock  60.00Hz
  640x480 (0x63) 25.175MHz -HSync -VSync
        h: width   640 start  656 end  752 total  800 skew    0 clock  31.47KHz
        v: height  480 start  490 end  492 total  525           clock  59.94Hz
  720x400 (0x64) 28.320MHz -HSync +VSync
        h: width   720 start  738 end  846 total  900 skew    0 clock  31.47KHz
        v: height  400 start  412 end  414 total  449           clock  70.08Hz
저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

rpi SMI (Secondary Memory Interface)  (0) 2021.06.21
라즈베리 4 수동 4k60p 설정 드디어 일단은 성공!  (0) 2021.06.18
pifm 출력  (0) 2021.06.17
rpi GPCLK  (0) 2021.06.17
rpi 4k60p  (0) 2021.06.16
Posted by 구차니
embeded/raspberry pi2021. 6. 17. 10:17

pifm 출력

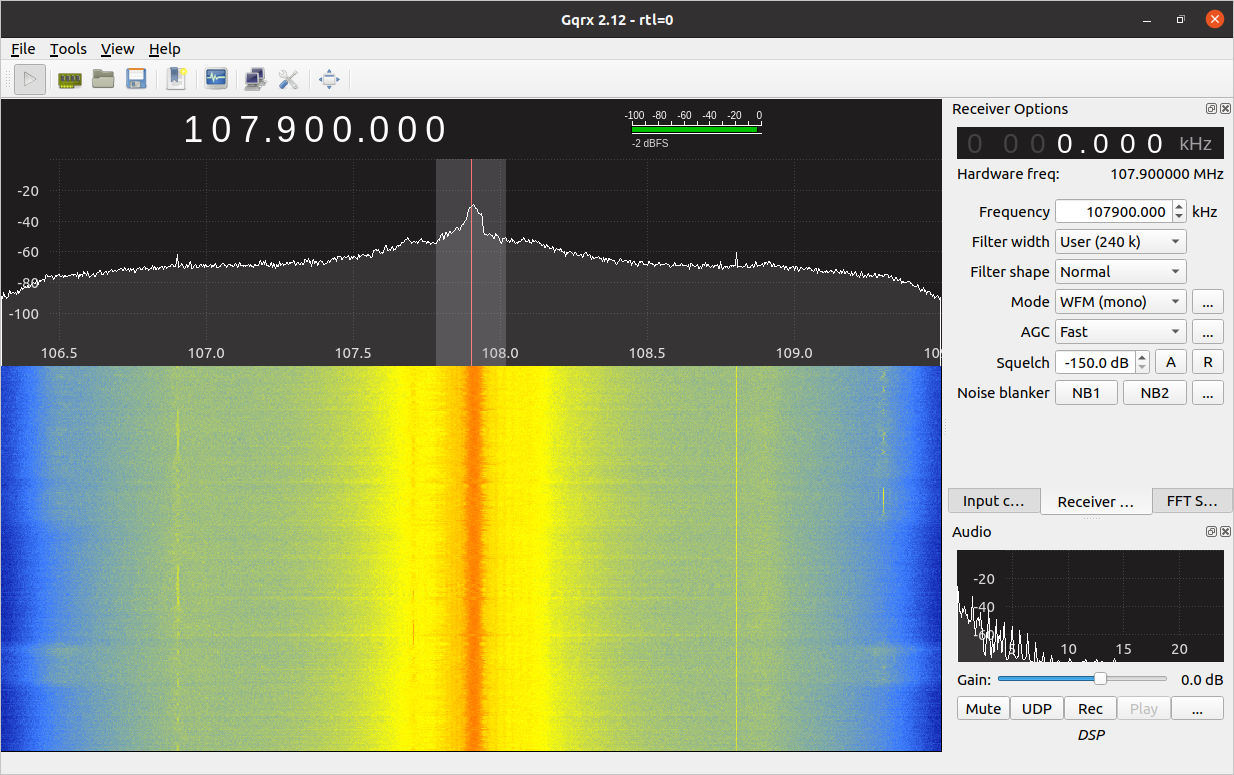

20cm 짜리 점퍼선을 연결했을때

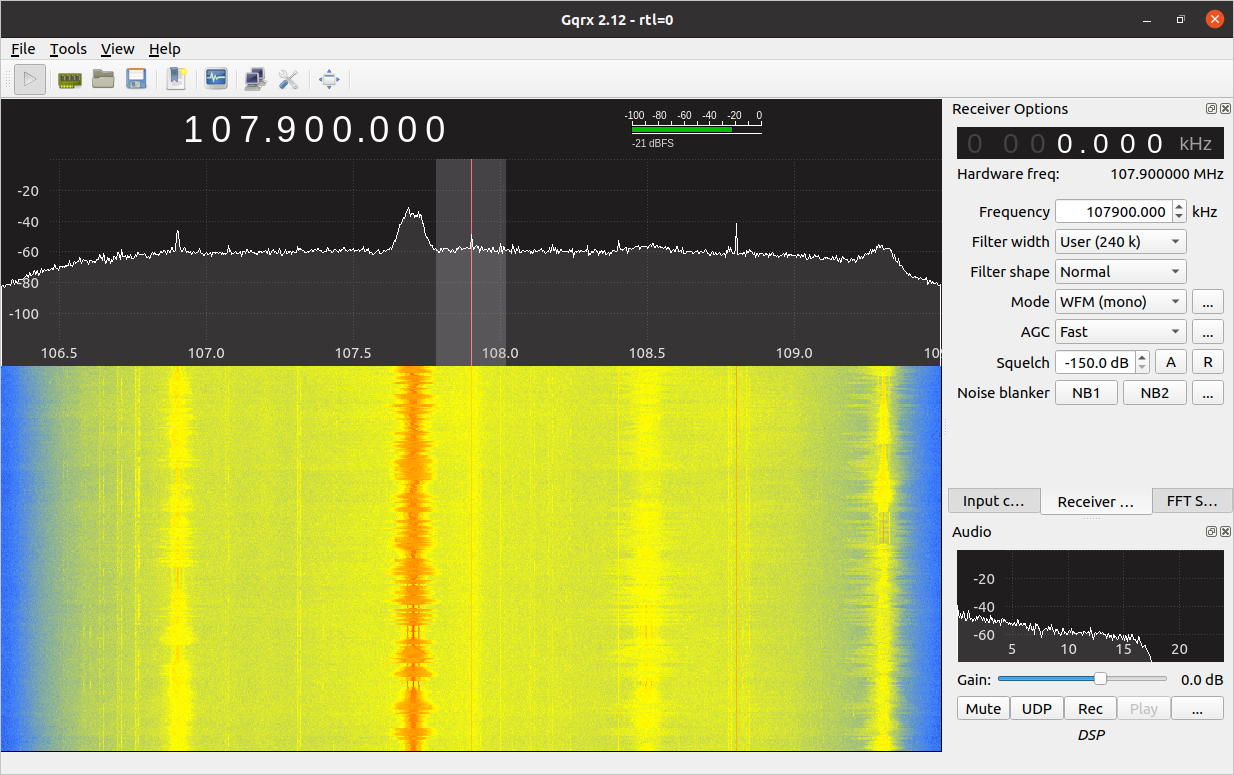

GPIO 핀 길인만으로 출력할때. 티도 안난다! (대충 재보니 90cm 정도 거리인 듯)

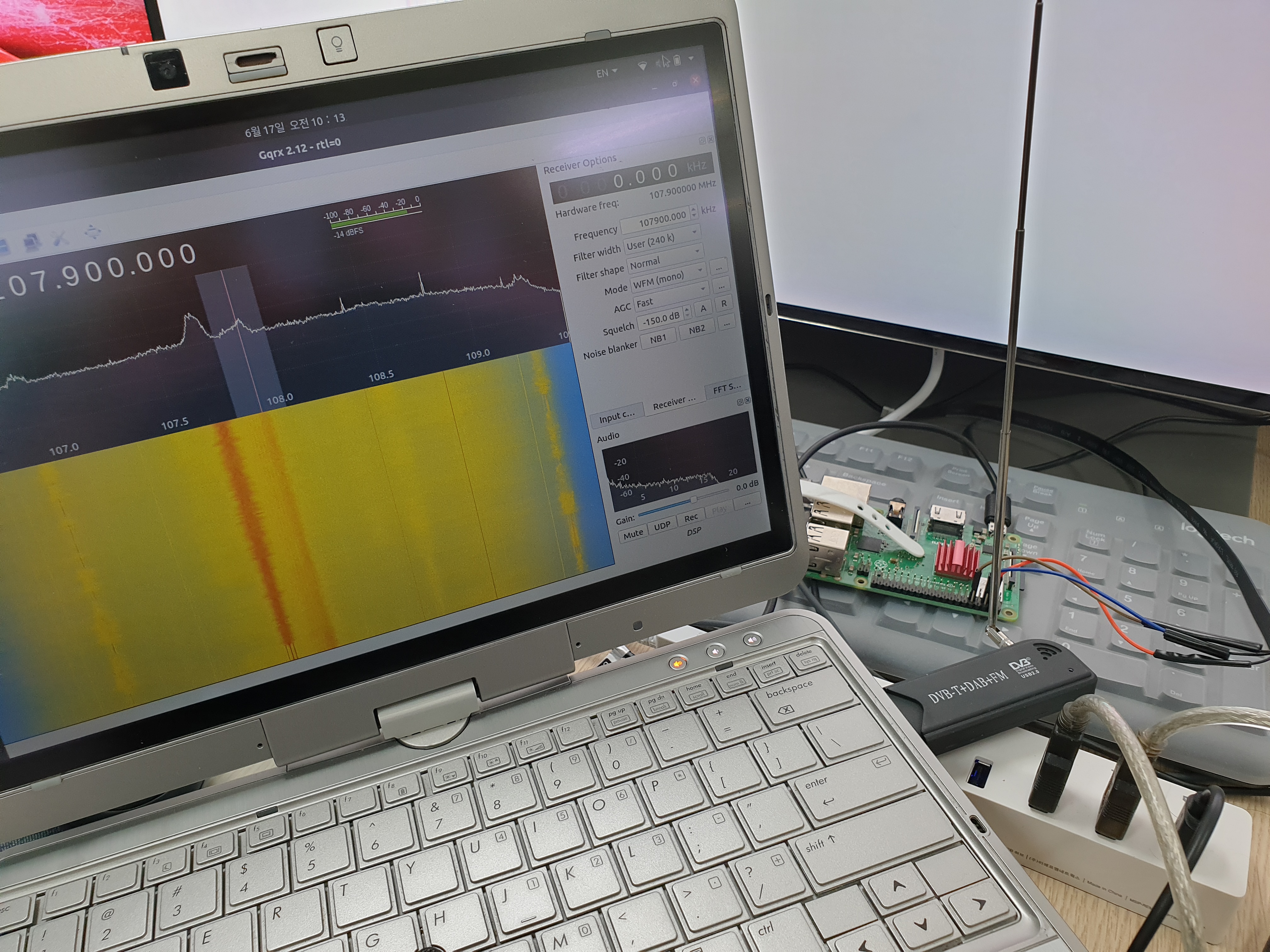

바로 옆 10cm 이내에 붙여도 노이즈가 심하게 들릴 정도

저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

라즈베리 4 수동 4k60p 설정 드디어 일단은 성공!  (0) 2021.06.18
라즈베리 4 미스테리..  (0) 2021.06.18
rpi GPCLK  (0) 2021.06.17
rpi 4k60p  (0) 2021.06.16
pifm on rpi3  (0) 2021.06.16
Posted by 구차니
embeded/raspberry pi2021. 6. 17. 07:25

rpi GPCLK

cpu 보드에서 내부 PLL 클럭을 외부로 출력해

다른 장치 클럭으로 사용하는 기능들이 있다고 하는데 라즈베리에서는 해당 기능이

GPCLK로 기재되어 있는 듯.



[링크 : https://pinout.xyz/pinout/gpclk]

저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

라즈베리 4 미스테리..  (0) 2021.06.18
pifm 출력  (0) 2021.06.17
rpi 4k60p  (0) 2021.06.16
pifm on rpi3  (0) 2021.06.16
rpi pwm 설정  (0) 2021.06.13
Posted by 구차니
embeded/raspberry pi2021. 6. 16. 13:59

rpi 4k60p

스펙으로는 된다는데 왜 안되냐!!!



fbturbo

안깔린줄 알고 해봤는데 이미 설치되어 있다고 뜸. 설정파일은 없음.

[링크 : https://wiki.ubuntu.com/ARM/RaspberryPi]





[링크 : https://archived.forum.manjaro.org/t/4k-60-hz-on-raspi4/152723]

[링크 : https://forum.manjaro.org/t/cant-not-enable-4k-60hz-in-raspberry-pi-4/6914/9]

저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

pifm 출력  (0) 2021.06.17
rpi GPCLK  (0) 2021.06.17
pifm on rpi3  (0) 2021.06.16
rpi pwm 설정  (0) 2021.06.13
edid-decode  (0) 2021.06.11
Posted by 구차니
embeded/raspberry pi2021. 6. 16. 12:58

pifm on rpi3

PiFmRds 라는 녀석은 되는데 pifm 은 안된다.

근데 왜 되고.. 왜 안되냐!!!



라즈베리 파이 3 에서 25% 정도 cpu를 소모한다.

[링크 : https://github.com/ChristopheJacquet/PiFmRds]

  [링크 : https://www.reddit.com/r/raspberry_pi/comments/dh7q2i/trying_to_transmit_fm_radio_signals_from_a/]

+

[링크 : http://www.icrobotics.co.uk/wiki/index.php/Turning_the_Raspberry_Pi_Into_an_FM_Transmitter]

[링크 : https://hackaday.com/2014/06/15/easily-turn-your-raspberry-pi-into-an-fm-transmitter/]

[링크 : https://techzei.com/how-to-build-a-raspberry-pi-radio-transmitter/]



추가 하드웨어 없이 라즈베리 파이로 FM 방송국 만들기 라니

도대체 무슨 원리냐 -_-

대충 보는데 DMA에 PLL 값 설정해서 주파수를 FM 영역으로 만들어서 쏜다인데

이해가 안됨 -_ㅠ



[링크 : https://github.com/Mikael-Jakhelln/PiFMPlay]

[링크 : https://github.com/markondej/fm_transmitter]

[링크 : https://blog.naver.com/dev4unet/220036851943]



저작자표시 (새창열림)

'embeded > raspberry pi' 카테고리의 다른 글

rpi GPCLK  (0) 2021.06.17
rpi 4k60p  (0) 2021.06.16
rpi pwm 설정  (0) 2021.06.13
edid-decode  (0) 2021.06.11
cm4 태워먹음 ㅠㅠ  (0) 2021.06.11
Posted by 구차니

티스토리툴바
