제대로 실험을 한건지 모르겠다 (100uF)

usb2.0 허브에 했더니 끌어오는 전압에 한계가 있는지 2V 이상은 드라이브를 못하는 것 같은데

노란색이 +극, 파란색이 -극

전압이 인가되면, 한동안 전압이 안오르다가 일정시간 이후 충전이 되면

출력되는데.. led를 같이 달아놔서 그런가(부하 저항 식으로) 영 이해를 못하게 나온다.

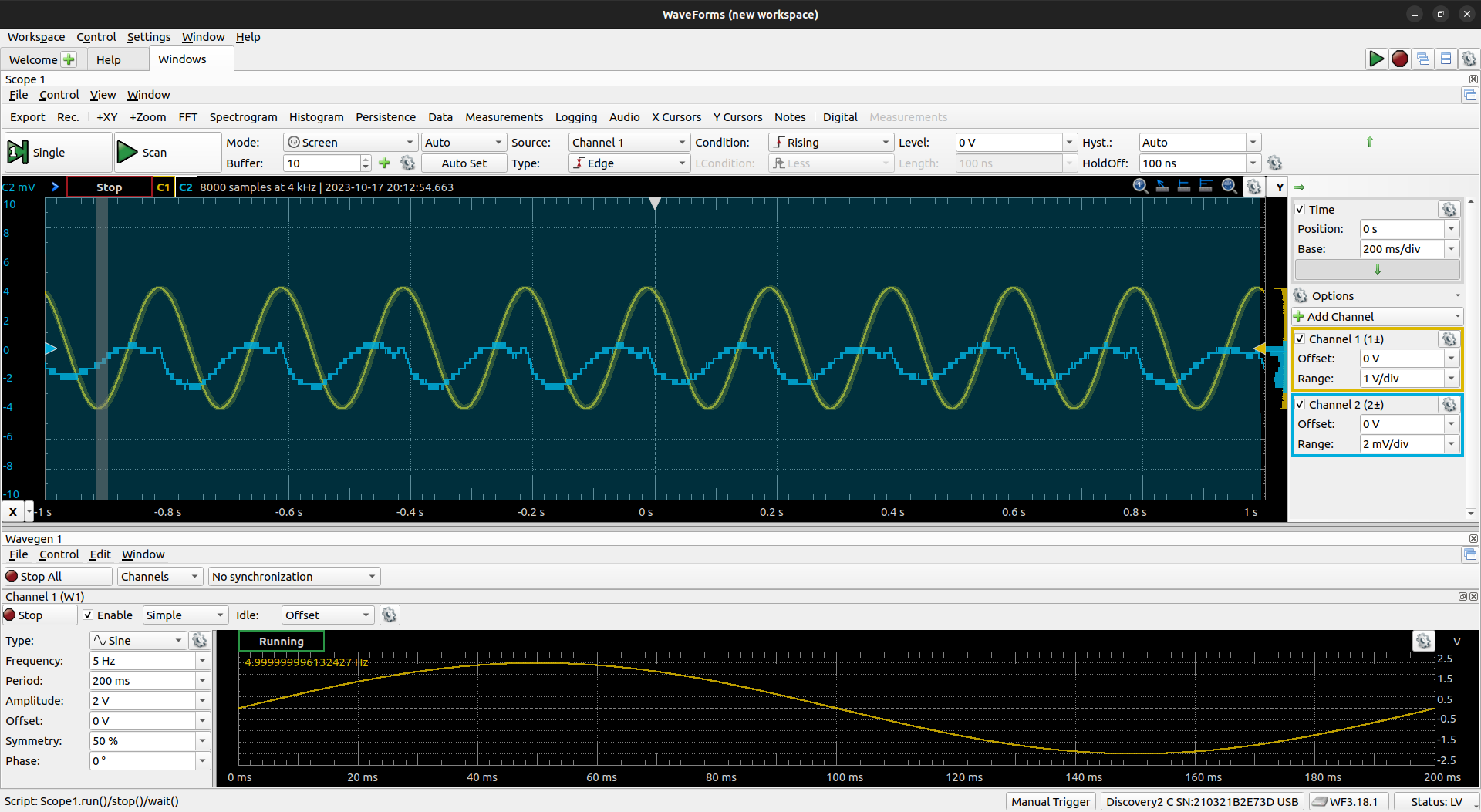

그래서 2V 로 하니 좀 이쁘게 나오는데

파란색이 뒤로 밀려야 할 것 같은데 밀렸다고 보기에는 너무 한참 밀리는 느낌.. 100uF 면 용량이 꽤 커서 그런가?

22pF로 하니 티도 안나서 어떻게 해야 할지 감이 안온다.

아무튼 1mV 단위로 저렇게 밖에 안나오는게 맞나?

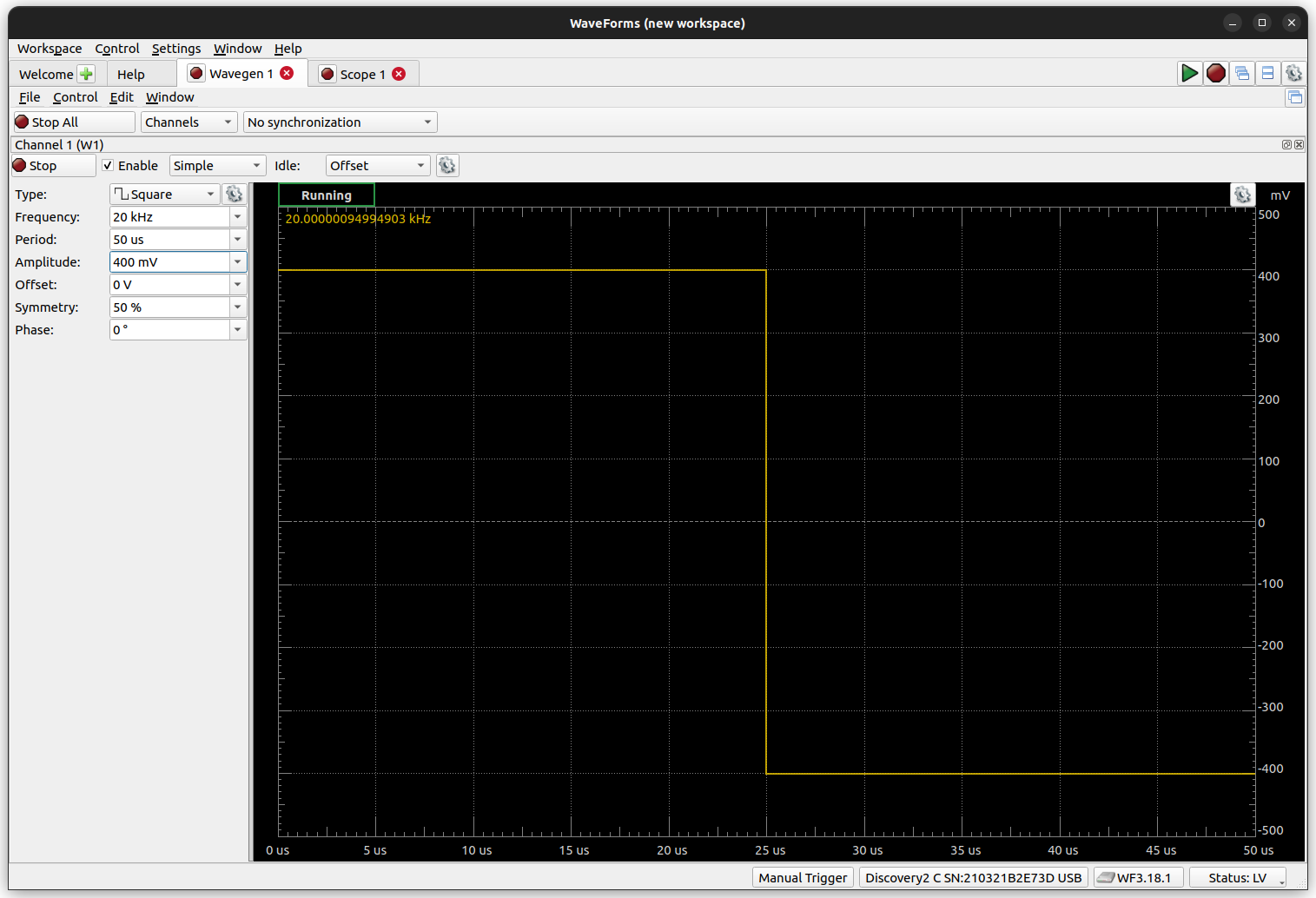

귀찮아서(!) 펑션제너레이터에

20kHz의 800mVp-p 로 생성하도록 하고

저항을 하나 달아서

CH1은 저항 앞에

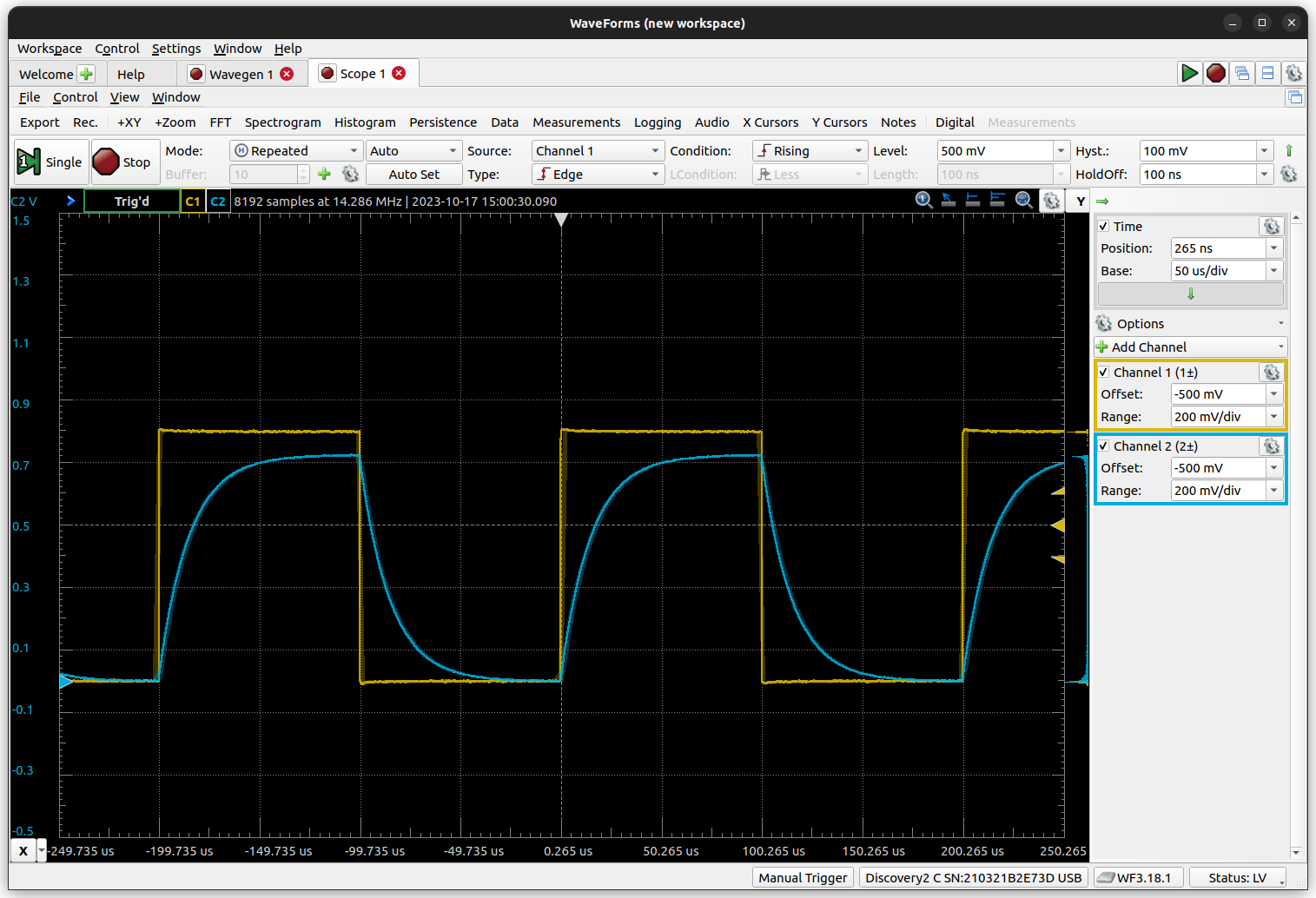

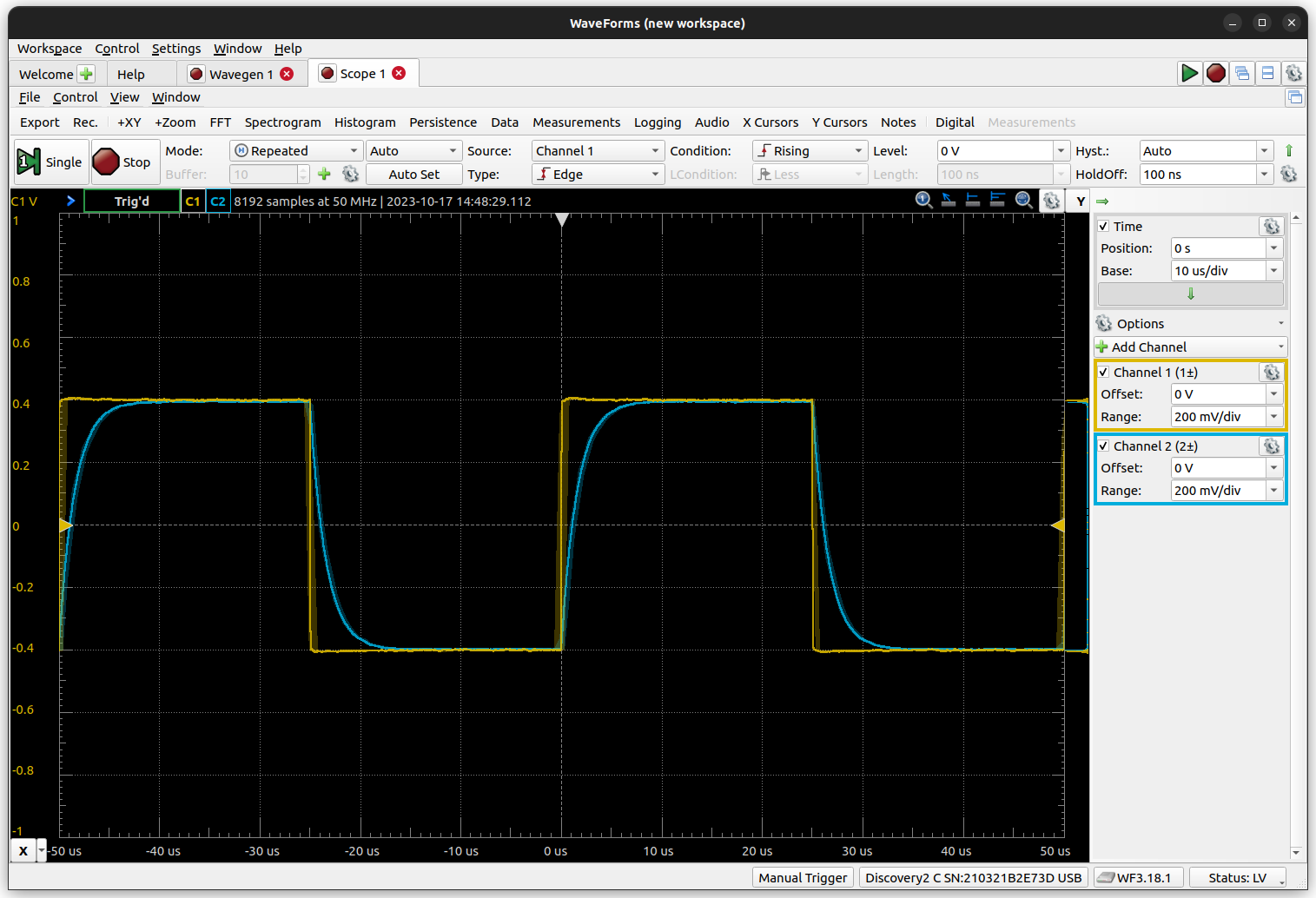

CH2는 저항 뒤에 해서 측정해보니 다음과 같이 파형이 측정된다.

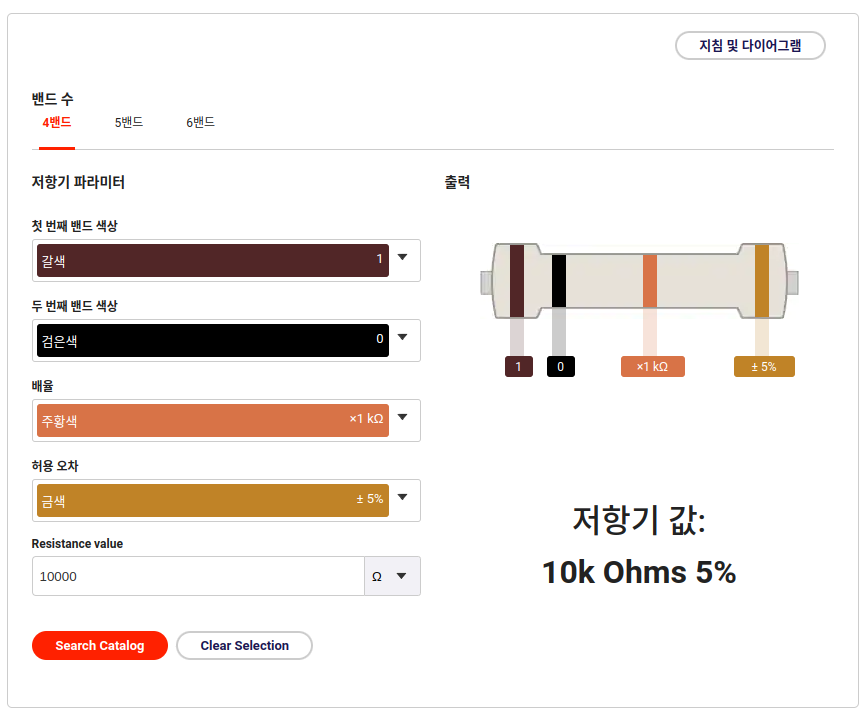

저항은 10k 였던 듯

[링크 : https://www.digikey.kr/ko/resources/conversion-calculators/conversion-calculator-resistor-color-code]

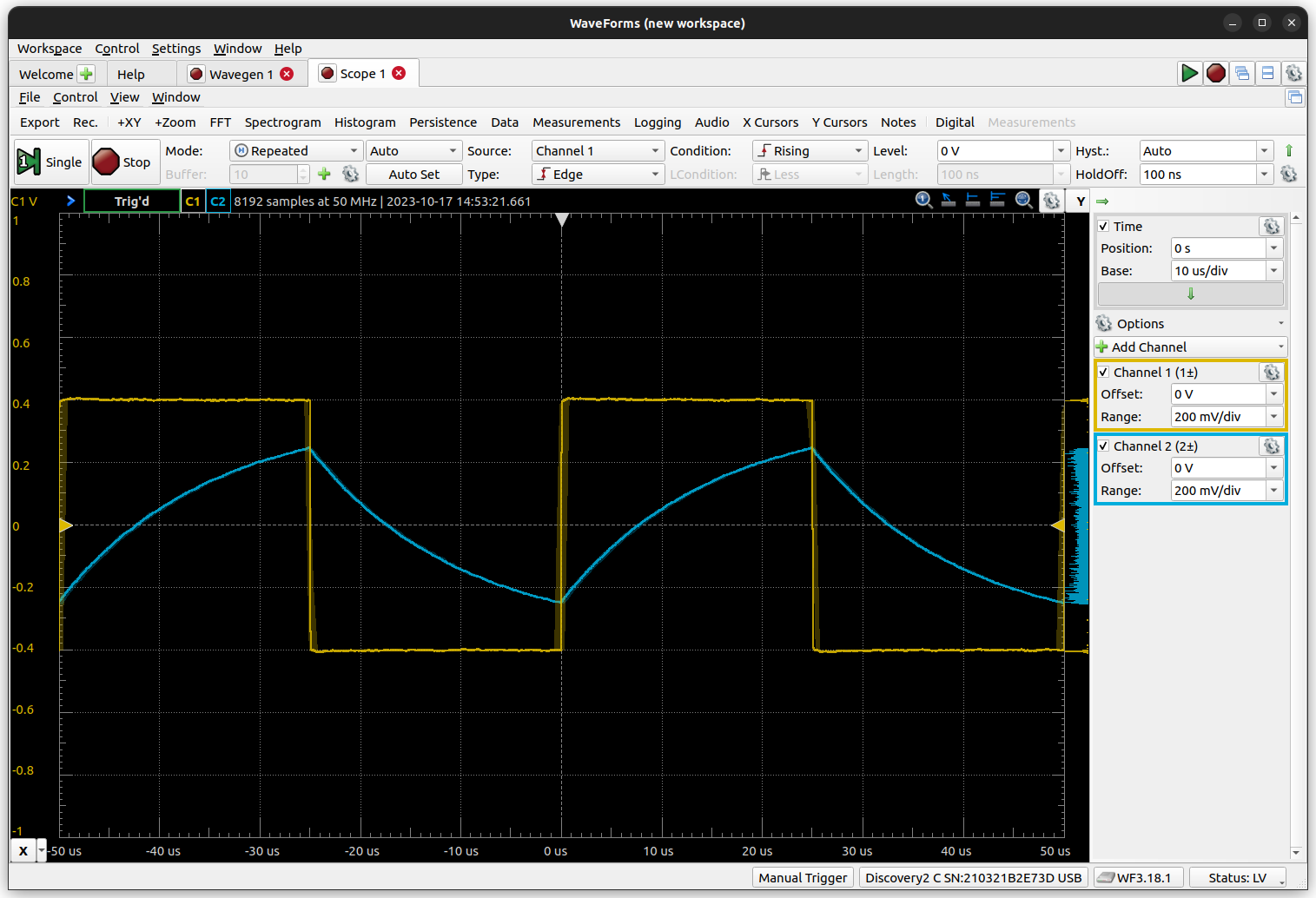

심심해서 100k 달아보니 10khz 에서는 다 올라가지도 못하는 것 같고

(2014년 구매당시 1/8W 1% Axial Resistor 104F 100kohm 으로 기재되어 있음)

5khz로 하니 그나마 안정화 되는 부분이 보이는 듯 한데

올라가는 부분과 내려오는 부분의 기울기가 상당히 완만해진다.

저항으로 인해서 통과전 전압까지 올라기지 못하는건 이해가 되는데

0V가 아닌 -0.4V 라서 그런가 이래저래 신기하네

0~800mV로 움직이게 하니 아까랑 비슷하게 나온다.

RC 발진기를 보면 먼가 항상 증폭기나 비교기가 들어가는 느낌..

순수하게(?) R/C 만으로 LED를 깜박일순 없나?

[링크 : http://www.ktword.co.kr/test/view/view.php?m_temp1=5257]

[링크 : https://en.wikipedia.org/wiki/RC_oscillator]

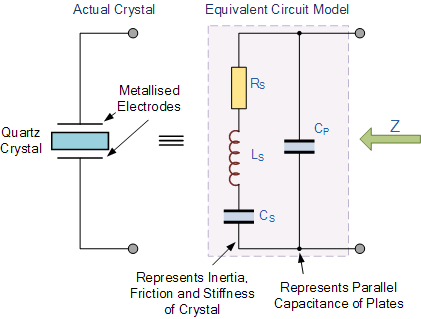

[링크 : https://www.electronics-tutorials.ws/oscillator/crystal.html]

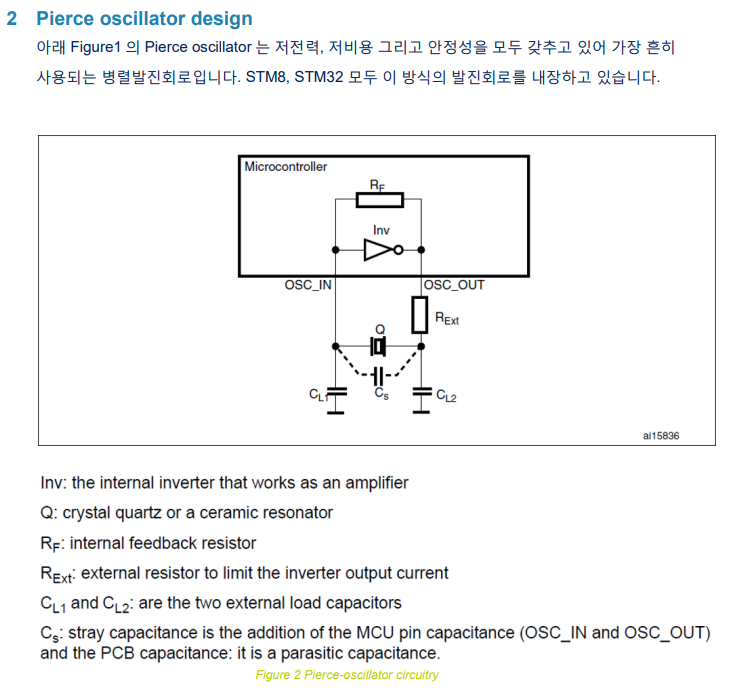

[링크 : https://www.st.com/content/dam/kms/Contents/Reflibrary/Crystal_oscillator_design_guide_for_STM8_and_STM32_microcontrollers.pdf]

+

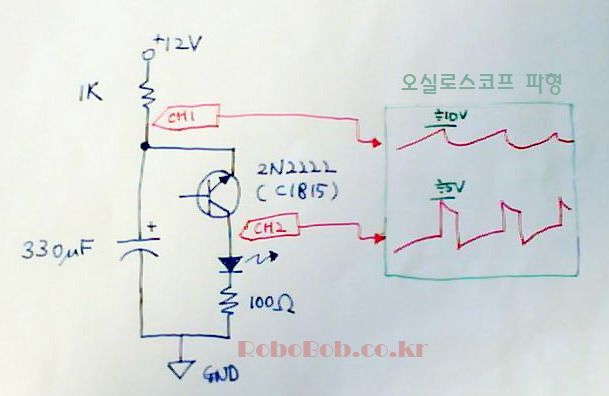

TR 1개 들어갔다고 신기해 하는거 보면.. RC 만으로는 불가능 한건가 싶기도 하고?

[링크 : https://robobob.tistory.com/3]

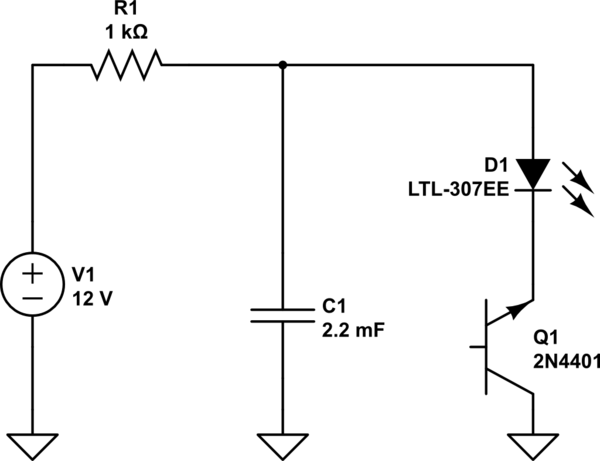

2N4401은 찾아보니 양극성 트랜지스터라고 나온다.

[링크 : https://electronics.stackexchange.com/questions/254845/how-to-make-blinking-led-without-using-any-ic]

딱 동영상 처럼 전원을 끊으면

남은 축전지로 작동하는 수준.

어떻게 해야 RC 클럭을 발생시켜 LED를 깜박이게 할 수 있을까?

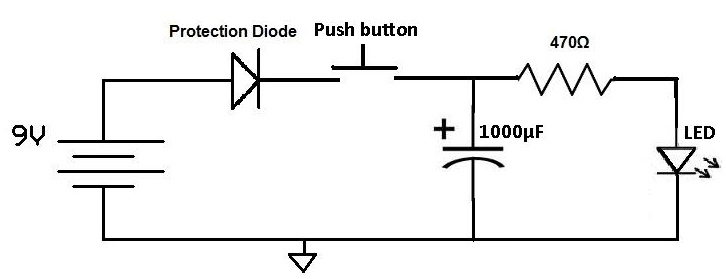

[링크 : https://www.learningaboutelectronics.com/Articles/How-to-use-a-charged-capacitor-to-light-an-led]

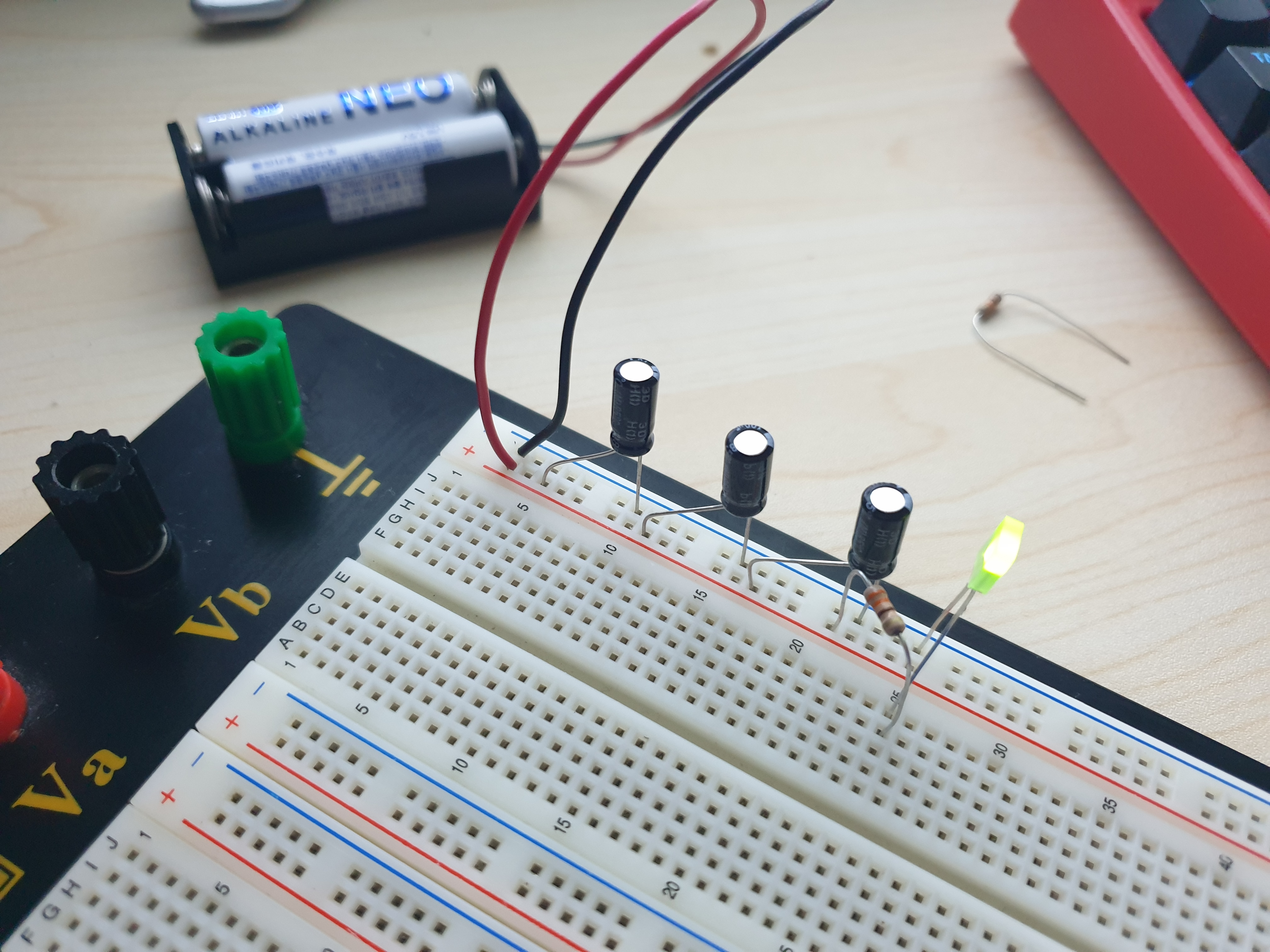

전원을 뽑으면 천천히 꺼진다.

100uF * 3 (병렬)

330ohm

위에 회로랑 보면 비슷한 느낌이긴 한데.. 둘 다 스위치가 있다?

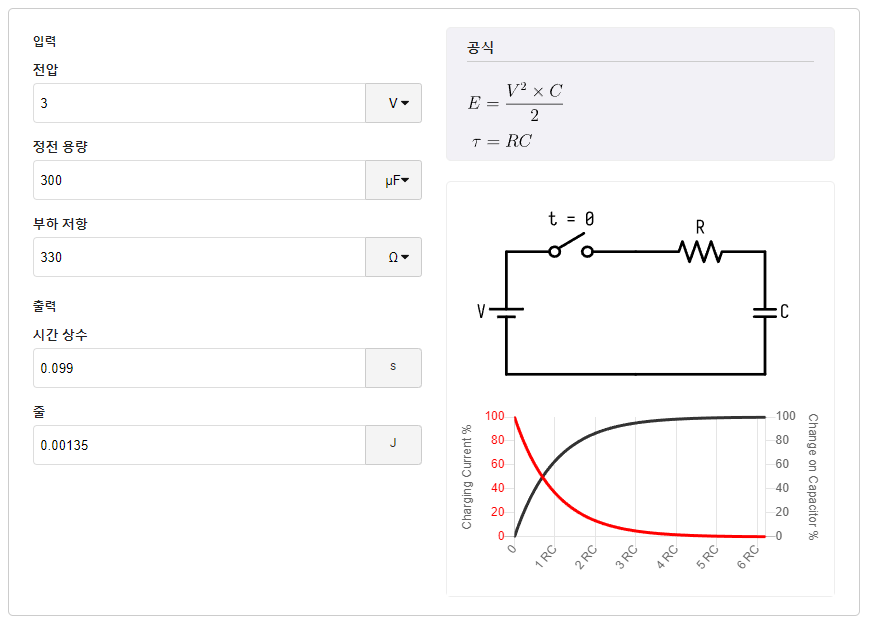

[링크 : https://www.digikey.kr/ko/resources/conversion-calculators/conversion-calculator-time-constant]
