귀찮아서(!) 펑션제너레이터에
20kHz의 800mVp-p 로 생성하도록 하고
저항을 하나 달아서
CH1은 저항 앞에

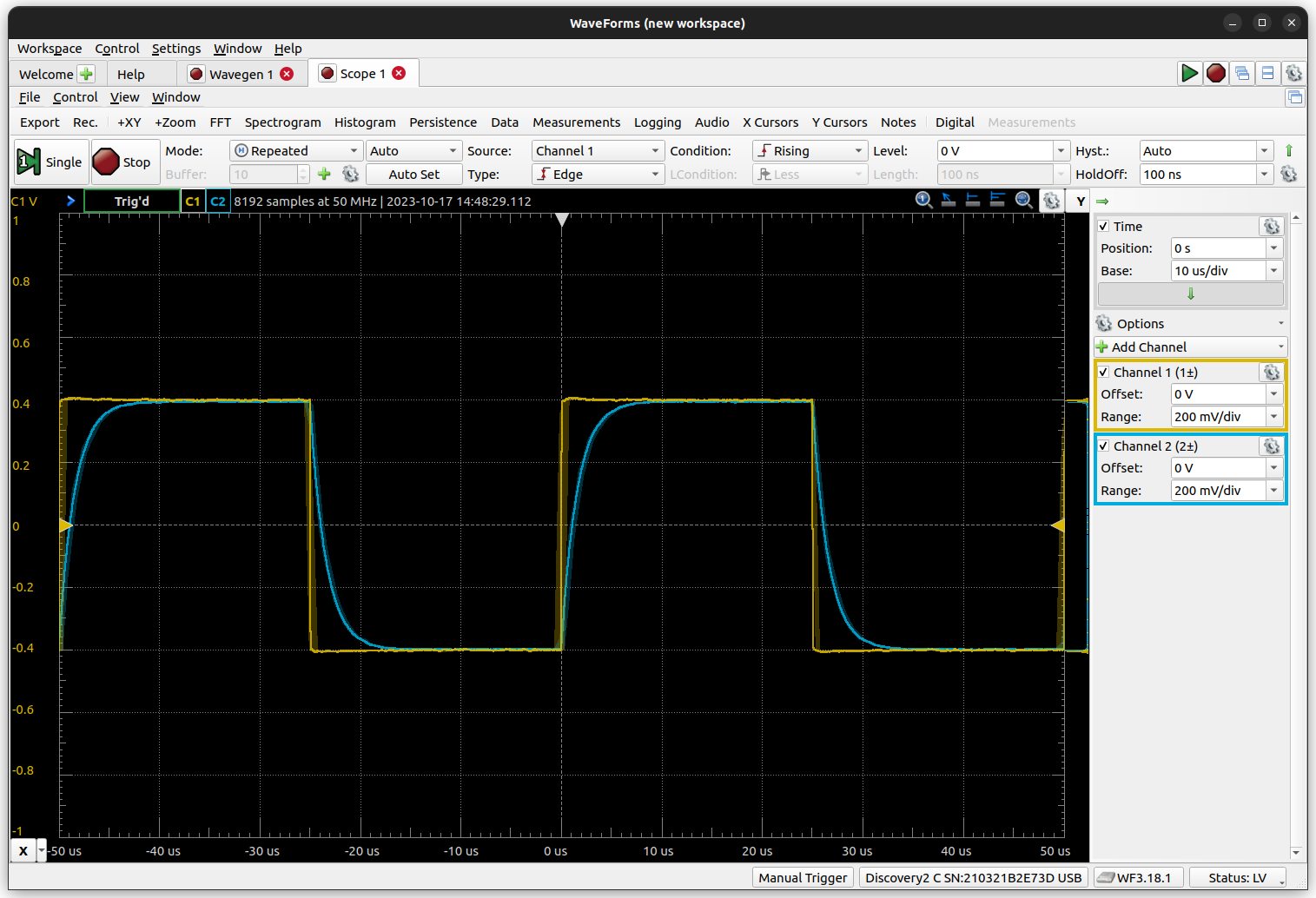

CH2는 저항 뒤에 해서 측정해보니 다음과 같이 파형이 측정된다.

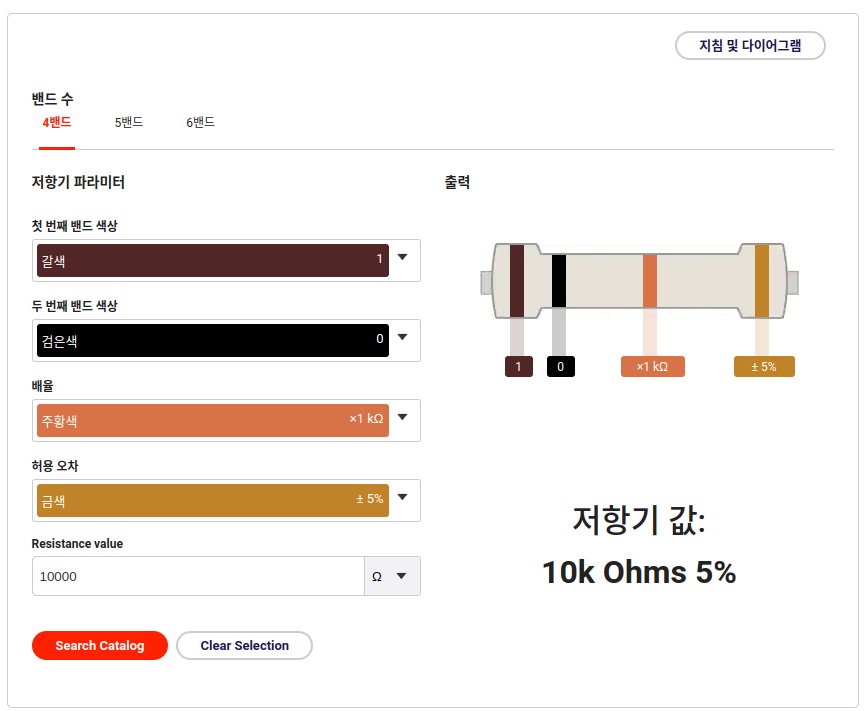

저항은 10k 였던 듯
[링크 : https://www.digikey.kr/ko/resources/conversion-calculators/conversion-calculator-resistor-color-code]

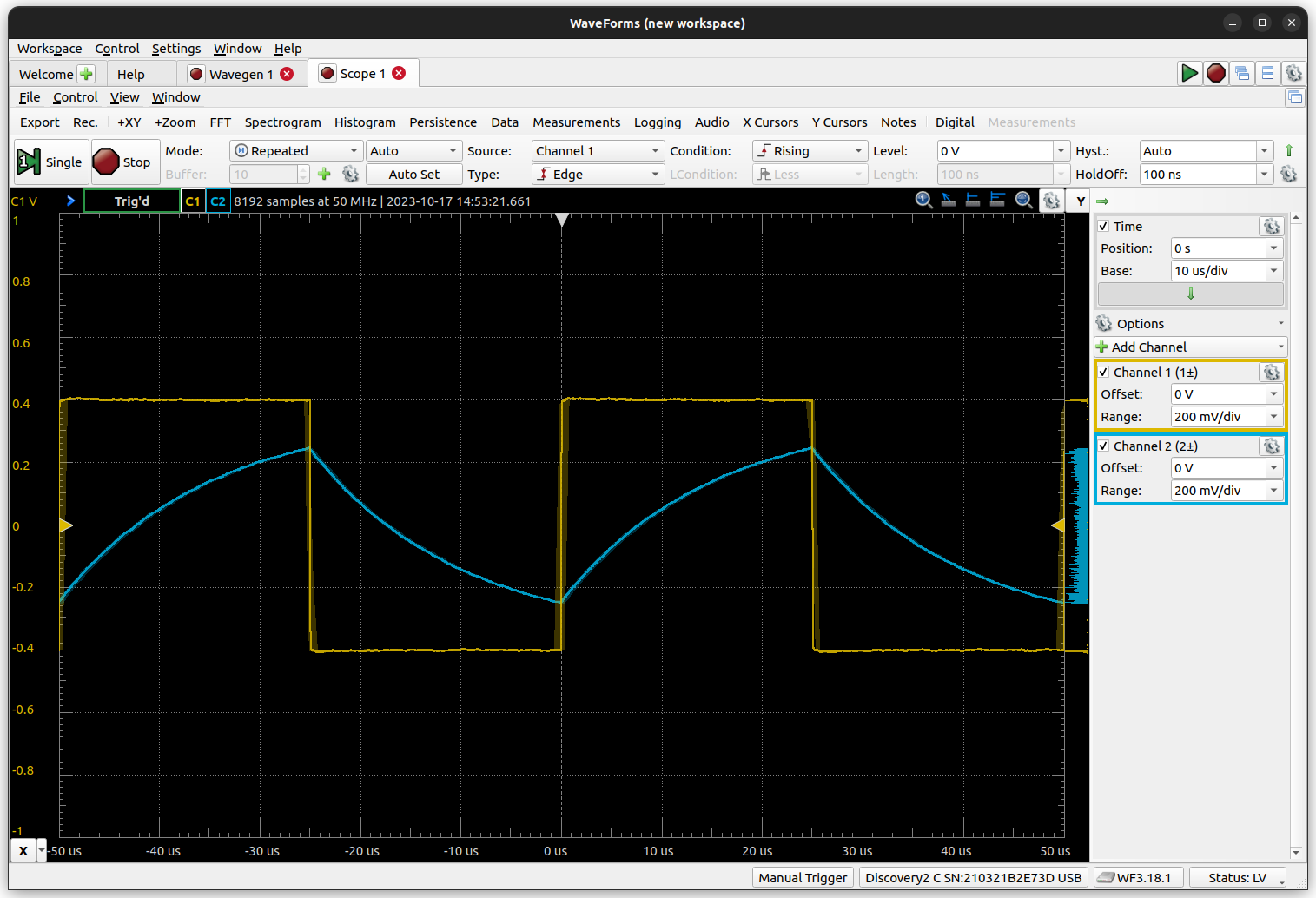

심심해서 100k 달아보니 10khz 에서는 다 올라가지도 못하는 것 같고
(2014년 구매당시 1/8W 1% Axial Resistor 104F 100kohm 으로 기재되어 있음)

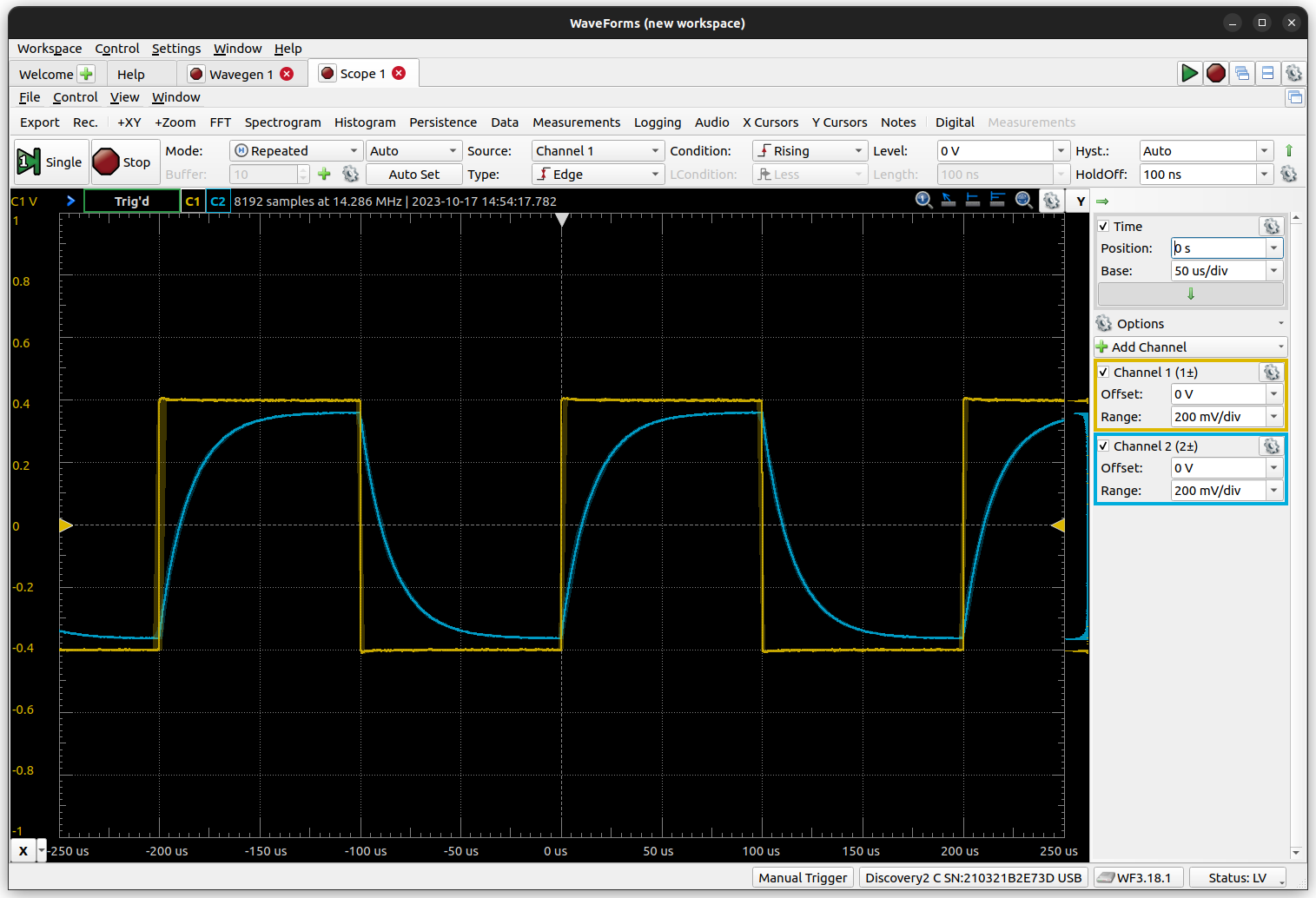

5khz로 하니 그나마 안정화 되는 부분이 보이는 듯 한데
올라가는 부분과 내려오는 부분의 기울기가 상당히 완만해진다.
저항으로 인해서 통과전 전압까지 올라기지 못하는건 이해가 되는데
0V가 아닌 -0.4V 라서 그런가 이래저래 신기하네

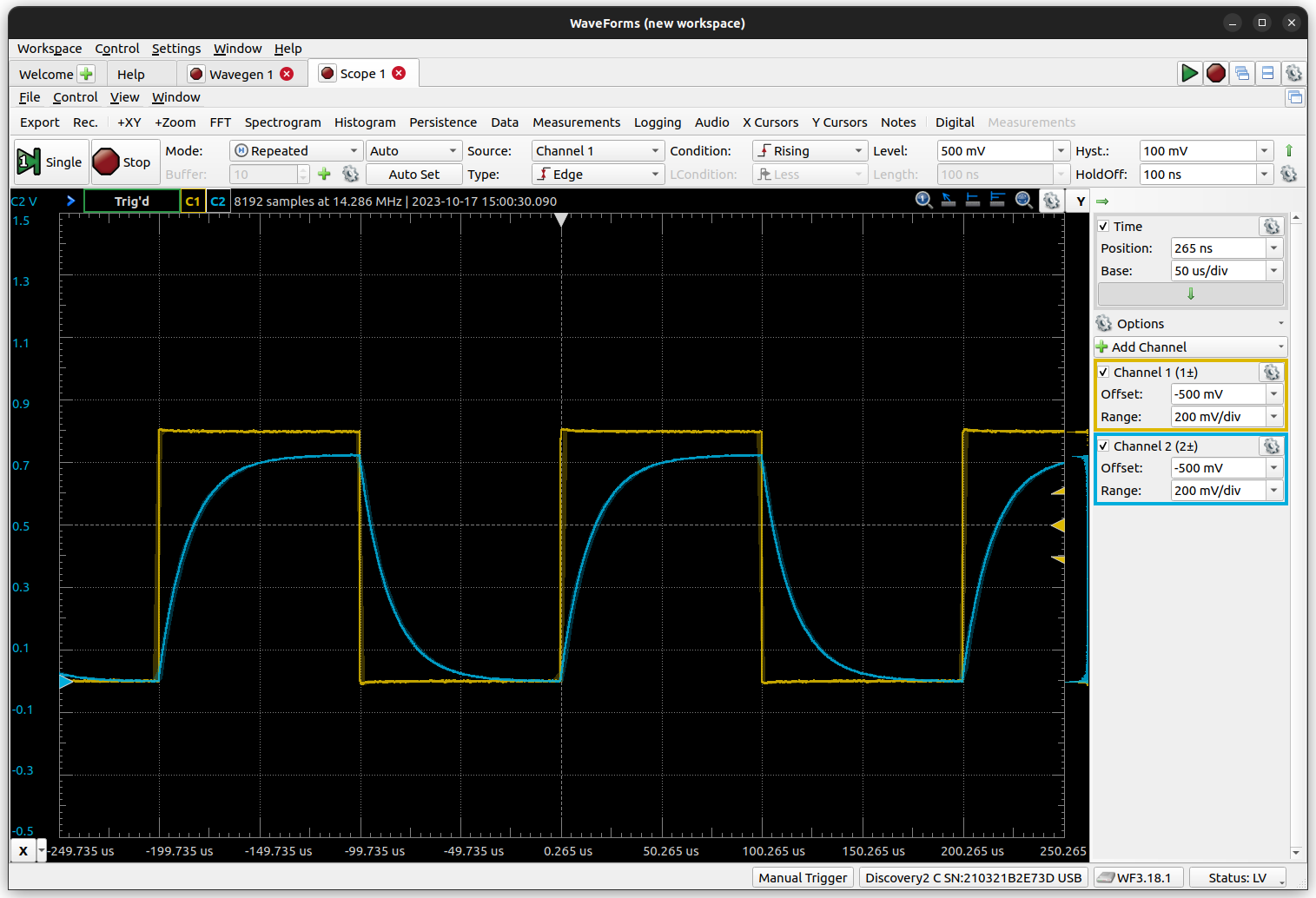

0~800mV로 움직이게 하니 아까랑 비슷하게 나온다.
