하드웨어/Display 장비2023. 8. 17. 10:32

MP780ST USB 및 QPresenter

USB 디스플레이가 된다고 해서 찾아보니, Q Presenter를 이용해서 네트워크 혹은 USB로 영상을 전송하는 기능인듯

일반적으로 생각하는 USB C to HDMI 혹은 USB VGA 와 같은 확장 디스플레이로 작동하는건 아닌 듯.

• LAN 디스플레이 4-1 (1 대의 프로젝터당 최대 4 대의 PC/ 노트북 표시 )
• LAN 및 USB 디스플레이 1-M 을 위한 원격 데스크톱 기능 (8 대의 프로젝터당 최대 1 대의 PC/ 노트북을 동시에 표시 가능 )
• USB 디스플레이는 USB 미니 B 타입 케이블을 이용해 A 타입 케이블에 연결하는 것을 지원합니다 .
• USB 리더기는 USB 플래시 드라이브 또는 HDD 디스플레이를 지원합니다 .

[링크 : https://esupportdownload.benq.com/esupport/Projector/UserManual/Projector_um_User%20Manual_20100714_081801MX750MP780ST_KR.PDF.pdf]

저작자표시 (새창열림)

'하드웨어 > Display 장비' 카테고리의 다른 글

benq edid part2 - hdmi 800p120 / ubuntu / 3세대 실패  (0) 2023.08.20
benq edid 2세대 노트북 시도 실패  (0) 2023.08.18
pixel clock 픽셀클럭 계산기  (2) 2023.08.17
benq mp780st 120p  (0) 2023.08.16
3d ready 빔 프로젝터 + 팟 플레이어  (0) 2023.08.15
Posted by 구차니
하드웨어/Display 장비2023. 8. 17. 10:06

pixel clock 픽셀클럭 계산기



DMT랑 CVT-RB랑 동일하다.

CVT CVT-RB CVT-RBv2 CEA-861 DMT Custom
Aspect Ratio 16:10 16:10 16:10 16:10 16:10
Pixel Clock 179.75 146.25 138.23 146.25 131.539 MHz
H Total 1744 1440 1360 1440 1360 Pixels
H Active 1280 1280 1280 1280 1280 Pixels
H Blank 464 160 80 160
80
Pixels
H Front Porch 96 48 8 48 Pixels
H Sync 136 32 32 32 Pixels
H Back Porch 232 80 40 80 Pixels
H Sync Polarity - + + +
H Freq 103.068 101.563 101.64 101.563 96.72 kHz
H Period 9.702 9.846 9.839 9.846 10.339 us
V Total 860 847 847 847 806 Lines
V Active 800 800 800 800 800 Lines
V Blank 60 47 47 47
6
Lines
V Blank Duration 582 463 462 463 62 us
V Front Porch 3 3 33 3 Lines
V Sync 6 6 8 6 Lines
V Back Porch 51 38 6 38 Lines
V Sync Polarity + - - -
V Freq 119.846 119.909 120 119.909 120 Hz
V Period 8.344 8.34 8.333 8.34 8.333 ms

[링크 : https://tomverbeure.github.io/video_timings_calculator]



일단은.. vesa 표준이니 이 타이밍이 맞겠지?

Adopted: 5/1/07
Resolution: 1280 x 800 at 120 Hz (non-interlaced) REDUCED BLANKING
EDID ID: DMT ID: 1Fh; Std. 2 Byte Code: n/a; CVT 3 Byte Code: n/a
Method: Generated using CVT (Reduced Blanking) Formula
Detailed Timing Parameters
Timing Name = 1280 x 800 @ 120Hz CVT (Reduced Blanking);
Hor Pixels = 1280; // Pixels
Ver Pixels = 800; // Lines
Hor Frequency = 101.563; // kHz = 9.8 usec / line
Ver Frequency = 119.909; // Hz = 8.3 msec / frame
Pixel Clock = 146.250; // MHz = 6.8 nsec ± 0.5%
Character Width = 8; // Pixels = 54.7 nsec
Scan Type = NONINTERLACED; // H Phase = 1.1 %
Hor Sync Polarity = POSITIVE; // HBlank = 11.1% of HTotal
Ver Sync Polarity = NEGATIVE // VBlank = 5.5% of VTotal
Hor Total Time = 9.846; // (usec) = 180 chars = 1440 Pixels
Hor Addr Time = 8.752; // (usec) = 160 chars = 1280 Pixels
Hor Blank Start = 8.752; // (usec) = 160 chars = 1280 Pixels
Hor Blank Time = 1.094; // (usec) = 20 chars = 160 Pixels
Hor Sync Start = 9.080; // (usec) = 166 chars = 1328 Pixels
// H Right Border = 0.000; // (usec) = 0 chars = 0 Pixels
// H Front Porch = 0.328; // (usec) = 6 chars = 48 Pixels
Hor Sync Time = 0.219; // (usec) = 4 chars = 32 Pixels
// H Back Porch = 0.547; // (usec) = 10 chars = 80 Pixels
// H Left Border = 0.000; // (usec) = 0 chars = 0 Pixels
Ver Total Time = 8.340; // (msec) = 847 lines HT – (1.06xHA)
Ver Addr Time = 7.877; // (msec) = 800 lines = 0.57
Ver Blank Start = 7.877; // (msec) = 800 lines
Ver Blank Time = 0.463; // (msec) = 47 lines
Ver Sync Start = 7.906; // (msec) = 803 lines
// V Bottom Border = 0.000; // (msec) = 0 lines
// V Front Porch = 0.030; // (msec) = 3 lines
Ver Sync Time = 0.059; // (msec) = 6 lines
// V Back Porch = 0.374; // (msec) = 38 lines
// V Top Border = 0.000; // (msec) = 0 lines

[링크 : https://glenwing.github.io/docs/VESA-DMT-1.13.pdf]

저작자표시 (새창열림)

'하드웨어 > Display 장비' 카테고리의 다른 글

benq edid 2세대 노트북 시도 실패  (0) 2023.08.18
MP780ST USB 및 QPresenter  (0) 2023.08.17
benq mp780st 120p  (0) 2023.08.16
3d ready 빔 프로젝터 + 팟 플레이어  (0) 2023.08.15
빔 프로젝터 구매!  (0) 2023.08.14
Posted by 구차니
하드웨어/Display 장비2023. 8. 16. 22:40

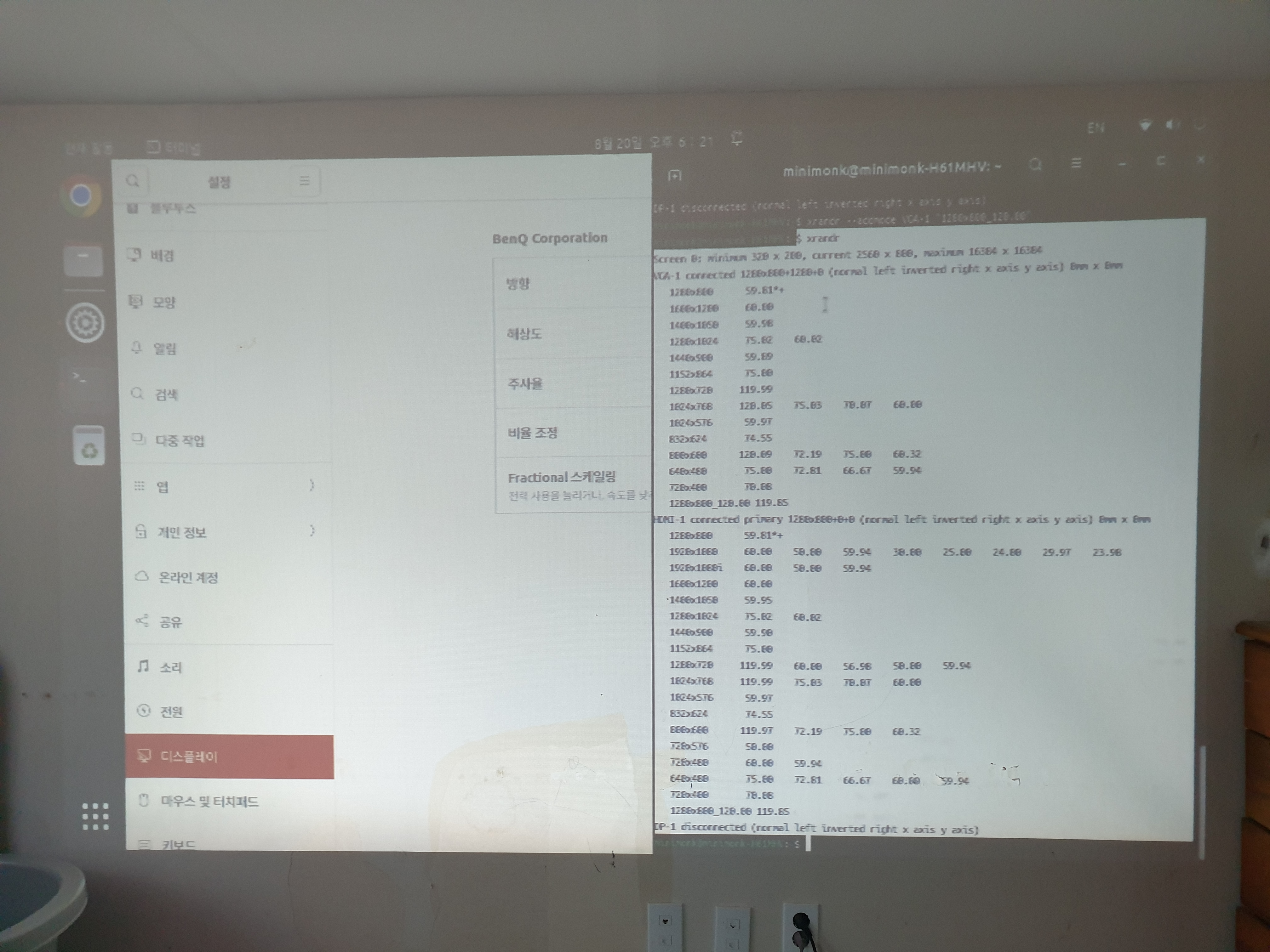

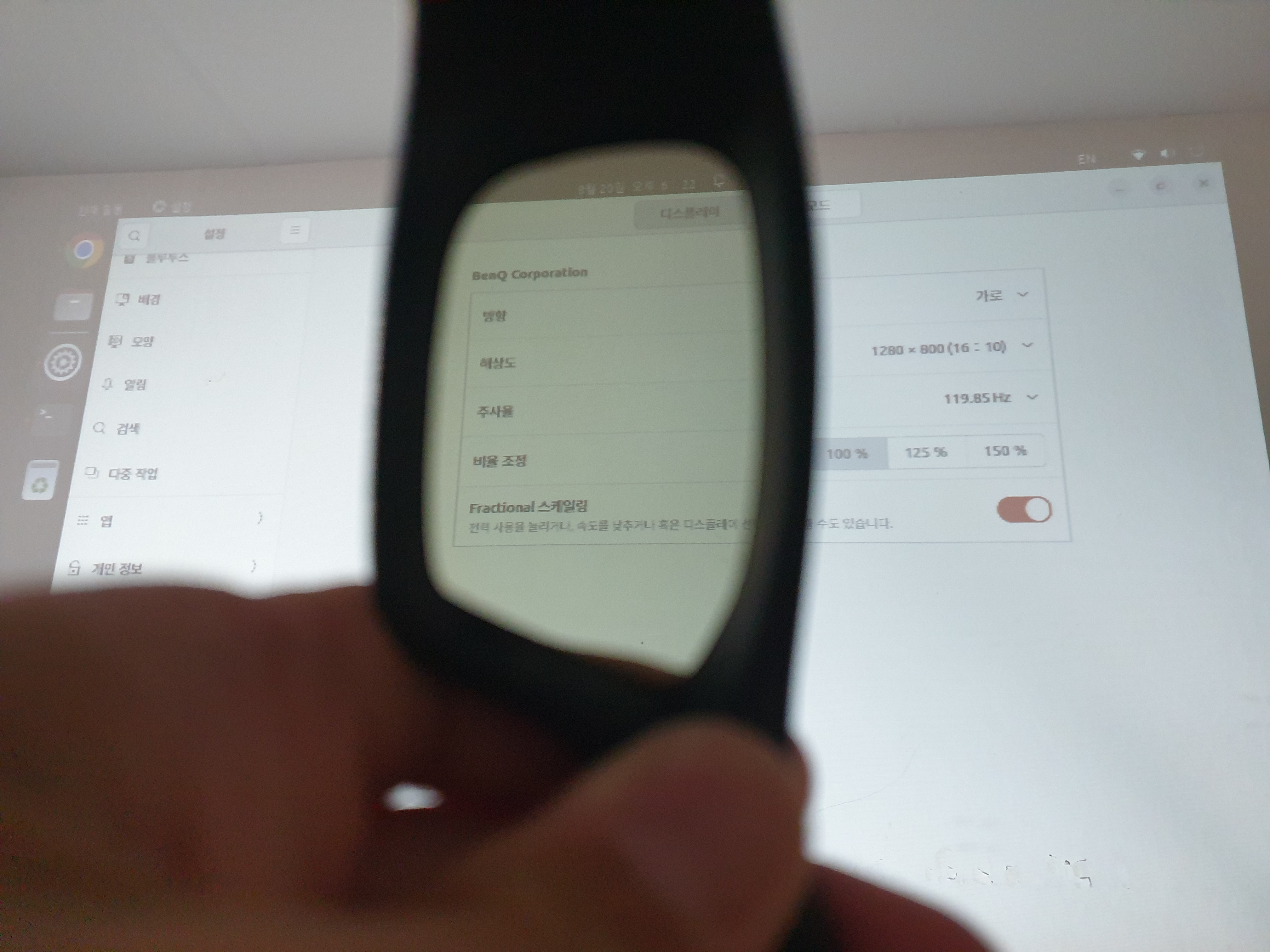

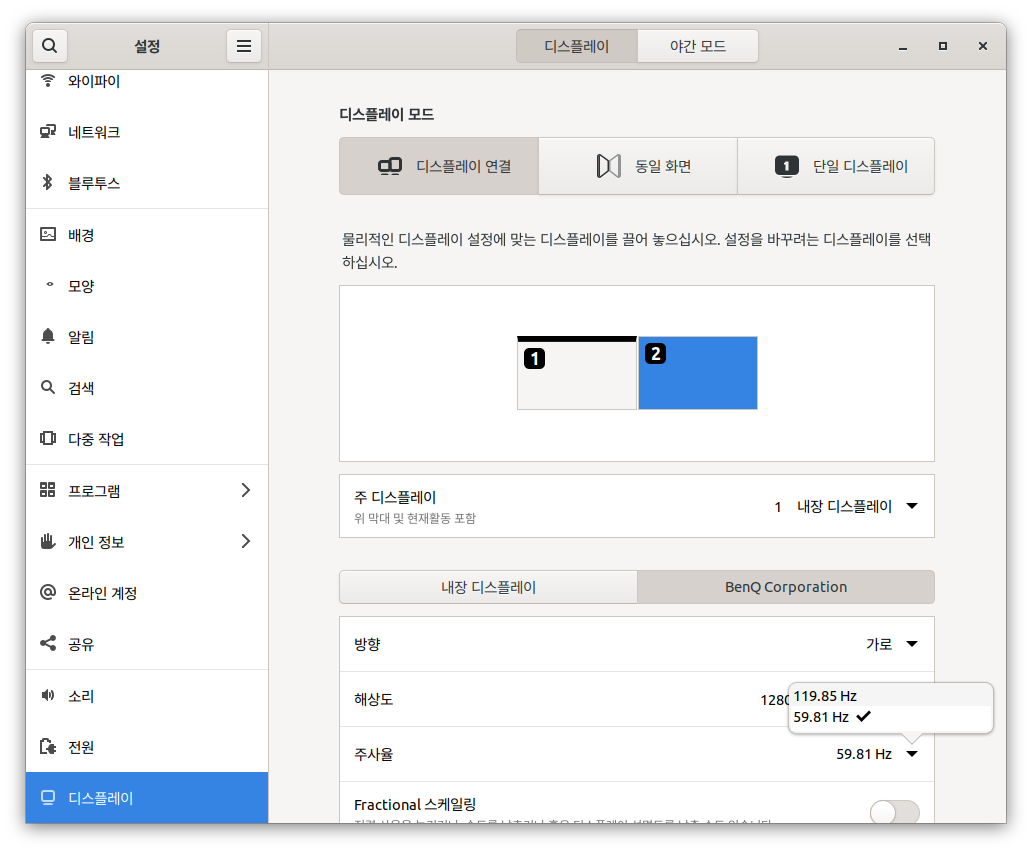

benq mp780st 120p

RGB로 연결해볼 장비가 없어서 오실로스코프로 연결하는 미친짓을 시도!

다행히(?) 인텔 내장으로도 되긴한데.. 얘가 몇 세대 cpu 더라?


일단 집에 있는 카비레이크 + win10에서는

1024x768 75hz / 1280x800 에는 60Hz만 된다. 800p120은 어떻게 해야하나



결론만 말하자면 3d로는 쓰기 힘들 느낌..

1280 x 800 @ 120p를 RGB(DB-15)를 통해 넣어주어야 3D 메뉴가 활성화 된다.

집에서 사용중인 1050에는 DVI-D 라서 아날로그 빠져있고

120p를 지원하는건 구세대 전용이라면 cpu 성능이 부족해서 컨텐츠를 못 돌릴테고 계륵이로다..





USB A로 연결하면 BenQ projector라는 마우스, 키보드 및 펜으로 인식되는데, USB HID class로 인식되는 듯.



출근길에 찾아보니 원래 PointDraw 라는 2.4GHz 기반의 무선펜이 있고

동시 두개 까지 사용이 가능해야 하는데 중고로 산거라 없는건지, 리퍼비시라고 되어있는데 처음부터 없었던 건진 모르겠다.

저작자표시 (새창열림)

'하드웨어 > Display 장비' 카테고리의 다른 글

MP780ST USB 및 QPresenter  (0) 2023.08.17
pixel clock 픽셀클럭 계산기  (2) 2023.08.17
3d ready 빔 프로젝터 + 팟 플레이어  (0) 2023.08.15
빔 프로젝터 구매!  (0) 2023.08.14
USB-C to HDMI 컨버터 회로  (0) 2022.01.24
Posted by 구차니
하드웨어/Display 장비2023. 8. 15. 12:53

3d ready 빔 프로젝터 + 팟 플레이어

메뉴가 복잡하네..

아무튼 720p120 으로 설정하고 해봐야지

[링크 : https://m.blog.naver.com/am3cute/220161817776]

저작자표시 (새창열림)

'하드웨어 > Display 장비' 카테고리의 다른 글

pixel clock 픽셀클럭 계산기  (2) 2023.08.17
benq mp780st 120p  (0) 2023.08.16
빔 프로젝터 구매!  (0) 2023.08.14
USB-C to HDMI 컨버터 회로  (0) 2022.01.24
e-paper 보드 발견  (0) 2022.01.21
Posted by 구차니
하드웨어/Display 장비2023. 8. 14. 22:41

빔 프로젝터 구매!

너무 가격이 더 내려가서

죄송한 마음에 내리기 전 가격으로 구매 ㅋㅋ



이제 DLP link 를 구매해봐야 하나 ㅎㅎ



HDMI 연결해서 해보는데 3d 메뉴가 없어서

메뉴얼을 찾아보니(benq 홈페이지에는 안보여서..) 수직해상도가 120이면 활성화 된다고.

그러면.. side by side나 top and bottom은 미지원인가?

[링크 : https://res.cloudinary.com/iwh/image/upload/q_auto,g_center/assets/1/26/Documents/BenQ/mx750_manual.pdf]

저작자표시 (새창열림)

'하드웨어 > Display 장비' 카테고리의 다른 글

benq mp780st 120p  (0) 2023.08.16
3d ready 빔 프로젝터 + 팟 플레이어  (0) 2023.08.15
USB-C to HDMI 컨버터 회로  (0) 2022.01.24
e-paper 보드 발견  (0) 2022.01.21
ddi tcon  (0) 2019.06.24
Posted by 구차니
하드웨어/Display 장비2022. 1. 24. 16:20

USB-C to HDMI 컨버터 회로

생각해보니 DP ALT 모드를 쓰는거라고 하는데

DP 에서 HDMI로는 그냥 물리적으로만 바꾸어주면 되는거 아니었나?

그러면 USB-C to HDMI는 별다른 하드웨어 없이 하드와이어로 이어진 건데 왜이렇게 비싸!? 생각했는데

혹시나 해서 검색해보니 으아..

MCU 하나에 DP to HDMI 칩이 들어가야 하니 항상 그렇게 길쭉하게 생겼었구나

그 긴 부분은 DP to HDMI 칩때문이구나.. 라는 생각을 하게 됨.





[링크 : https://www.chromium.org/chromium-os/hoho]

[링크 : https://m.blog.naver.com/benq4ever/221338789732]



이래서 HDMI(그래픽 출력) to DP(모니터) 으로는 사용하지 못하는 거군..

[링크 : https://www.kinet-ic.com/uploads/MCDP28x0-03a_Datasheet_Brief.pdf]



회사에서 이거 이번에 몇개 살때 만 원 단위였나? 기억이 안나네?

아무튼 오프매장에서 택배비랑 하면 비슷하게 파는걸 보면 그냥 사야하나...

[링크 : http://itempage3.auction.co.kr/DetailView.aspx?itemno=B787880399]

저작자표시 (새창열림)

'하드웨어 > Display 장비' 카테고리의 다른 글

3d ready 빔 프로젝터 + 팟 플레이어  (0) 2023.08.15
빔 프로젝터 구매!  (0) 2023.08.14
e-paper 보드 발견  (0) 2022.01.21
ddi tcon  (0) 2019.06.24
강원전자 IC-314-AUD DVI KVM 4:1 스위치  (0) 2019.01.23
Posted by 구차니
하드웨어/Display 장비2022. 1. 21. 17:38

e-paper 보드 발견

EPD 패널 -------------

GDEP015OC1 / 200x200 / 1.54inch

[링크 : https://www.e-paper-display.com/products_detail/productId%3d305.html]



GDE0213B1 / 250x122 / 2.13 inch

[링크 : https://kp-electronicequipment.en.alibaba.com/product/60687088297-805091538/]



GDE021A1 / 172x72 / 2.04inch

[링크 : https://www.smart-prototyping.com/.../10600471%20e%20ink%20paper%20v2.0/GDE021A1.pdf]

[링크 : https://github.com/ewfuentes/stm32l0/blob/master/app/display/gde021a1.c]



GDE029A1 / 296x128 / 2.9inch

[링크 : https://www.futurashop.it/Allegato_PDF_ENG/4238-EPAPER029A1.pdf]



보드 ----------

GDE021/029

DESTM32-S2 라고 써있는걸 봐서는 GDEP015 는 못쓸것 같긴한데..



[링크 : https://www.e-paper-display.com/download_detail/downloadsId%3d467.html]

[링크 : https://www.e-paper-display.com/products_detail/productId=362.html]

[링크 : https://www.e-paper-display.com/products_list/pmcId%3d25.html]





+

Position 2.While shorting 3.0Ω resistor and RESE, this board is suitable for the following E-Paper displays:
1.1.54 inch E-Paper Display: GDEP015OC1, GDEH0154D27, GDEM0154E97LT and GDEW0154Z17
2.2.04 inch E-Paper Display: GDE021A1/ILE021A1
3.2.13 inch E-Paper Display: GDE0213B1/GDEH0213B1 and GDEM0213E28LT
4.2.9 inch E-Paper Display: GDE029A1/GDEH029A1,  GDEW029Z10 and GDEM029E27LT
5.7.5 inch E-Paper Display: GDEW075T8 and GDEW075Z09

[링크 : https://www.e-paper-display.com/products_detail/productId=362.html]

저작자표시 (새창열림)
