benq edid part2 - hdmi 800p120 / ubuntu / 3세대 실패

크흡.. 걍 윈도우 깔아야 하나..

HDMI는 신호 없음

RGB로 해야만 정상적으로(?) 120Hz 인식해서 3d 모드가 활성화 된다.

다만 리눅스에서 동영상을 재생할 방법을 모르겠고

이상하게 화면이 으깨져서 타이밍을 잘 못 넣어준게 아닌가 다른 설정값을 넣어야 하나 고민중..

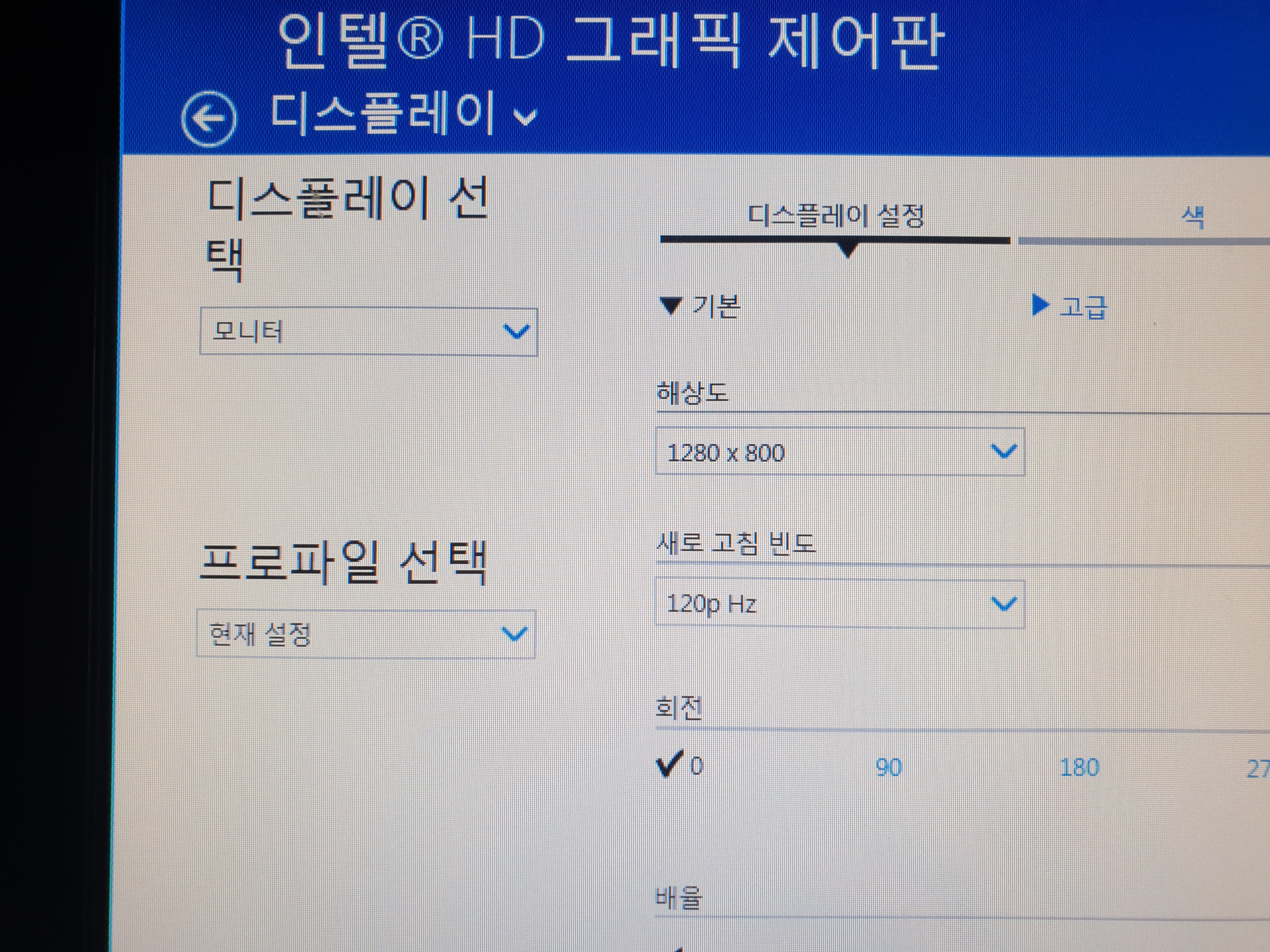

그 와중에 윈도우에서 인텔 콘트롤 패널 까지 설치했는데도 사용자 해상도를 넣을수가 없어서 일단은... 포기해야 할 듯.

3세대 내장이라고 딱히 다를건 없다.

일단은 HDMI로 시도. RGB와는 다르게 extension block 찾았다고 생소한(?) 정보가 많이 보인다.

$ sudo get-edid
This is read-edid version 3.0.2. Prepare for some fun.
Attempting to use i2c interface
Problem requesting slave address: Device or resource busy
No EDID on bus 1
No EDID on bus 2
No EDID on bus 3
No EDID on bus 4
No EDID on bus 5
No EDID on bus 7
1 potential busses found: 6
256-byte EDID successfully retrieved from i2c bus 6
�� ,%�x*��[V�%O]��E|a|a��@�@� �Q 0H�6�0V\
      �BENQ
        �MP780ST
     d"�M� !"# �g
                  8-�R� �(U@�q X,%��r ,%��
Looks like i2c was successful. Have a good day.

$ parse-edid < /tmp/edid
Checksum Correct

Section "Monitor"
Identifier "MP780ST"
ModelName "MP780ST"
VendorName "BNQ"
# Monitor Manufactured week 37 of 2010
# EDID version 1.3
# Digital Display
# Display Physical Size not given. Normal for projectors.
Gamma 2.20
Option "DPMS" "true"
Horizsync 31-92
VertRefresh 48-86
# Maximum pixel clock is 170MHz
#Not giving standard mode: 1280x720, 120Hz
#Not giving standard mode: 800x600, 120Hz
#Not giving standard mode: 1024x768, 120Hz
#Not giving standard mode: 1024x576, 60Hz
#Not giving standard mode: 1280x1024, 60Hz
#Not giving standard mode: 1440x900, 60Hz
#Not giving standard mode: 1400x1050, 60Hz
#Not giving standard mode: 1600x1200, 60Hz

#Extension block found. Parsing...
Modeline "Mode 14" 74.25 1280 1720 1760 1980 720 725 730 750 +hsync +vsync
Modeline "Mode 0" 83.50 1280 1352 1480 1680 800 803 809 831 -hsync +vsync
Modeline "Mode 1" 148.500 1920 2448 2492 2640 1080 1084 1089 1125 +hsync +vsync
Modeline "Mode 2" 148.500 1920 2008 2052 2200 1080 1084 1089 1125 +hsync +vsync
Modeline "Mode 3" 27.027 720 736 798 858 480 489 495 525 -hsync -vsync
Modeline "Mode 4" 74.250 1280 1390 1420 1650 720 725 730 750 +hsync +vsync
Modeline "Mode 5" 74.250 1920 2008 2052 2200 1080 1082 1087 1125 +hsync +vsync interlace
Modeline "Mode 6" 27.000 720 732 796 864 576 581 586 625 -hsync -vsync
Modeline "Mode 7" 74.250 1280 1720 1760 1980 720 725 730 750 +hsync +vsync
Modeline "Mode 8" 74.250 1920 2448 2492 2640 1080 1082 1089 1125 +hsync +vsync interlace
Modeline "Mode 9" 27.027 720 736 798 858 480 489 495 525 -hsync -vsync
Modeline "Mode 10" 27.000 720 732 796 864 576 581 586 625 -hsync -vsync
Modeline "Mode 11" 74.250 1920 2558 2602 2750 1080 1084 1089 1125 +hsync +vsync
Modeline "Mode 12" 74.250 1920 2448 2492 2640 1080 1084 1089 1125 +hsync +vsync
Modeline "Mode 13" 74.250 1920 2008 2052 2200 1080 1084 1089 1125 +hsync +vsync
Modeline "Mode 15" 74.25 1920 2008 2052 2200 540 542 547 562 +hsync +vsync interlace
Modeline "Mode 16" 74.25 1920 2448 2492 2640 540 542 547 562 +hsync +vsync interlace
Modeline "Mode 17" 27.00 720 736 798 858 480 489 495 525 -hsync -vsync
Option "PreferredMode" "Mode 14"
EndSection

xrandr 한다고 해서 머.. 800p120이 나올거라고 생각은 안했지만..

정리하면서 보니 1280x720@120이 보이니 이걸로 다시 시도해보면 편할지도 모르겠다.

$ xrandr
Screen 0: minimum 320 x 200, current 1280 x 800, maximum 16384 x 16384
VGA-1 disconnected (normal left inverted right x axis y axis)
HDMI-1 connected primary 1280x800+0+0 (normal left inverted right x axis y axis) 0mm x 0mm
   1280x800      59.81*+
   1920x1080     60.00    50.00    59.94    30.00    25.00    24.00    29.97    23.98
   1920x1080i    60.00    50.00    59.94
   1600x1200     60.00
   1400x1050     59.95
   1280x1024     75.02    60.02
   1440x900      59.90
   1152x864      75.00
   1280x720     119.99    60.00    56.98    50.00    59.94
   1024x768     119.99    75.03    70.07    60.00
   1024x576      59.97
   832x624       74.55
   800x600      119.97    72.19    75.00    60.32
   720x576       50.00
   720x480       60.00    59.94
   640x480       75.00    72.81    66.67    60.00    59.94
   720x400       70.08
DP-1 disconnected (normal left inverted right x axis y axis)

귀찮아서(!) HDMI만 연결하고 RGB는 연결 안함.

$ xrandr --listmonitors
Monitors: 1
0: +*HDMI-1 1280/339x800/212+0+0 HDMI-1

해상도를 HDMI로 추가하고

$ cvt 1280 800 120
# 1280x800 119.85 Hz (CVT) hsync: 103.07 kHz; pclk: 179.75 MHz
Modeline "1280x800_120.00" 179.75 1280 1376 1512 1744 800 803 809 860 -hsync +vsync

$ xrandr --newmode "1280x800_120.00" 179.75 1280 1376 1512 1744 800 803 809 860 -hsync +vsync
$ xrandr --addmode HDMI-1 "1280x800_120.00"

설정에서 뜨긴 한데, 정작 적용하면 신호가 없다고 나온다.

다시 RGB에 추가시도

그러고 보니.. 왜 1280x720@120 보다 1280x800@120이 더 클럭이 낮냐?

$ xrandr
Screen 0: minimum 320 x 200, current 2560 x 800, maximum 16384 x 16384
VGA-1 connected 1280x800+1280+0 (normal left inverted right x axis y axis) 0mm x 0mm
   1280x800      59.81*+
   1600x1200     60.00
   1400x1050     59.98
   1280x1024     75.02    60.02
   1440x900      59.89
   1152x864      75.00
   1280x720     119.99
   1024x768     120.05    75.03    70.07    60.00
   1024x576      59.97
   832x624       74.55
   800x600      120.09    72.19    75.00    60.32
   640x480       75.00    72.81    66.67    59.94
   720x400       70.08
   1280x800_120.00 119.85
HDMI-1 connected primary 1280x800+0+0 (normal left inverted right x axis y axis) 0mm x 0mm
   1280x800      59.81*+
   1920x1080     60.00    50.00    59.94    30.00    25.00    24.00    29.97    23.98
   1920x1080i    60.00    50.00    59.94
   1600x1200     60.00
   1400x1050     59.95
   1280x1024     75.02    60.02
   1440x900      59.90
   1152x864      75.00
   1280x720     119.99    60.00    56.98    50.00    59.94
   1024x768     119.99    75.03    70.07    60.00
   1024x576      59.97
   832x624       74.55
   800x600      119.97    72.19    75.00    60.32
   720x576       50.00
   720x480       60.00    59.94
   640x480       75.00    72.81    66.67    60.00    59.94
   720x400       70.08
   1280x800_120.00 119.85
DP-1 disconnected (normal left inverted right x axis y axis)

요건 1280x800@60 일때. 깨끗하다.

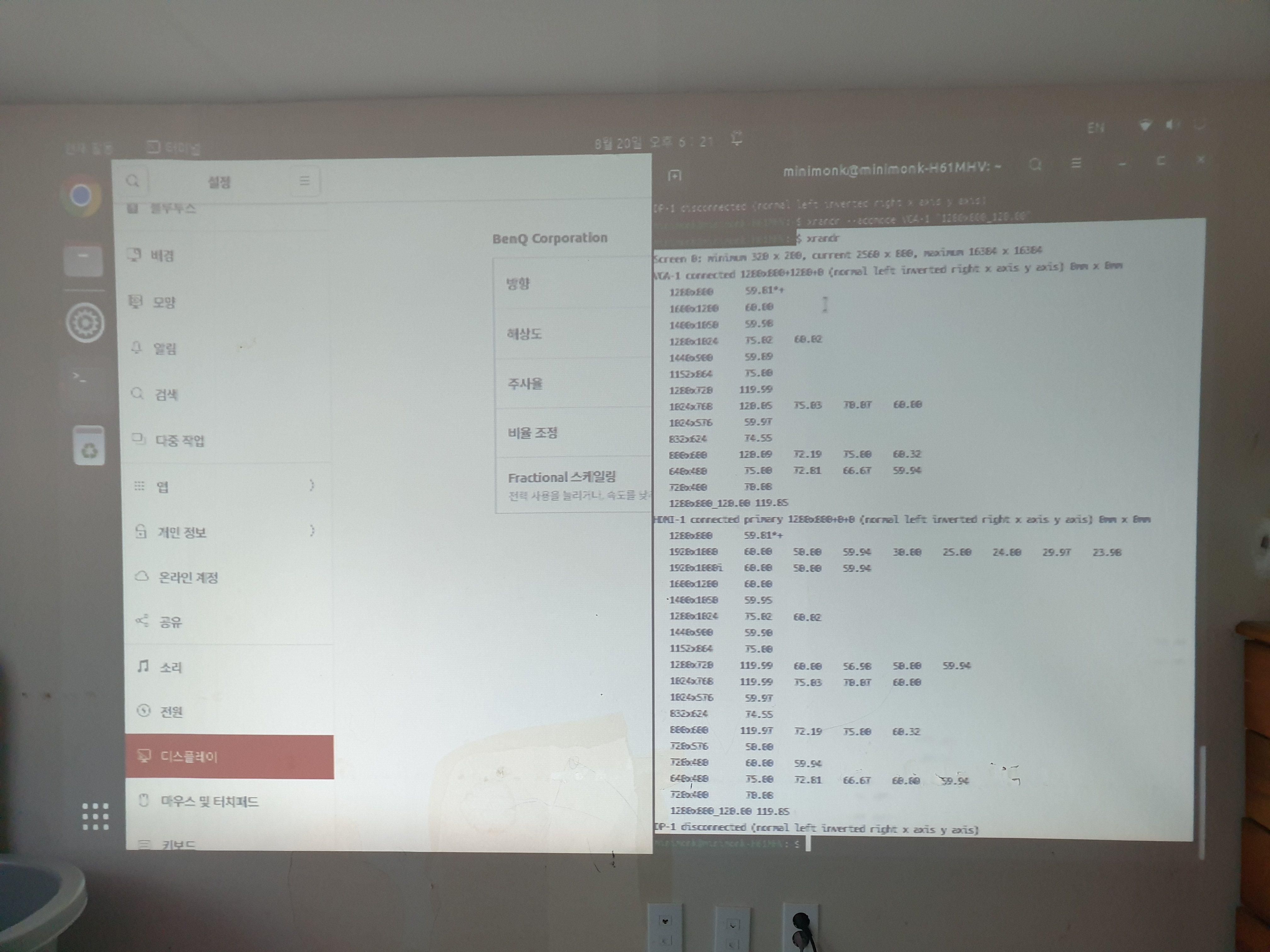

1280x800@120 오른쪽 콘솔을 보면 글씨가 엄청 으깨진다. 출력단의 문제인 듯. 캡쳐하면 깨끗하게 나온다.

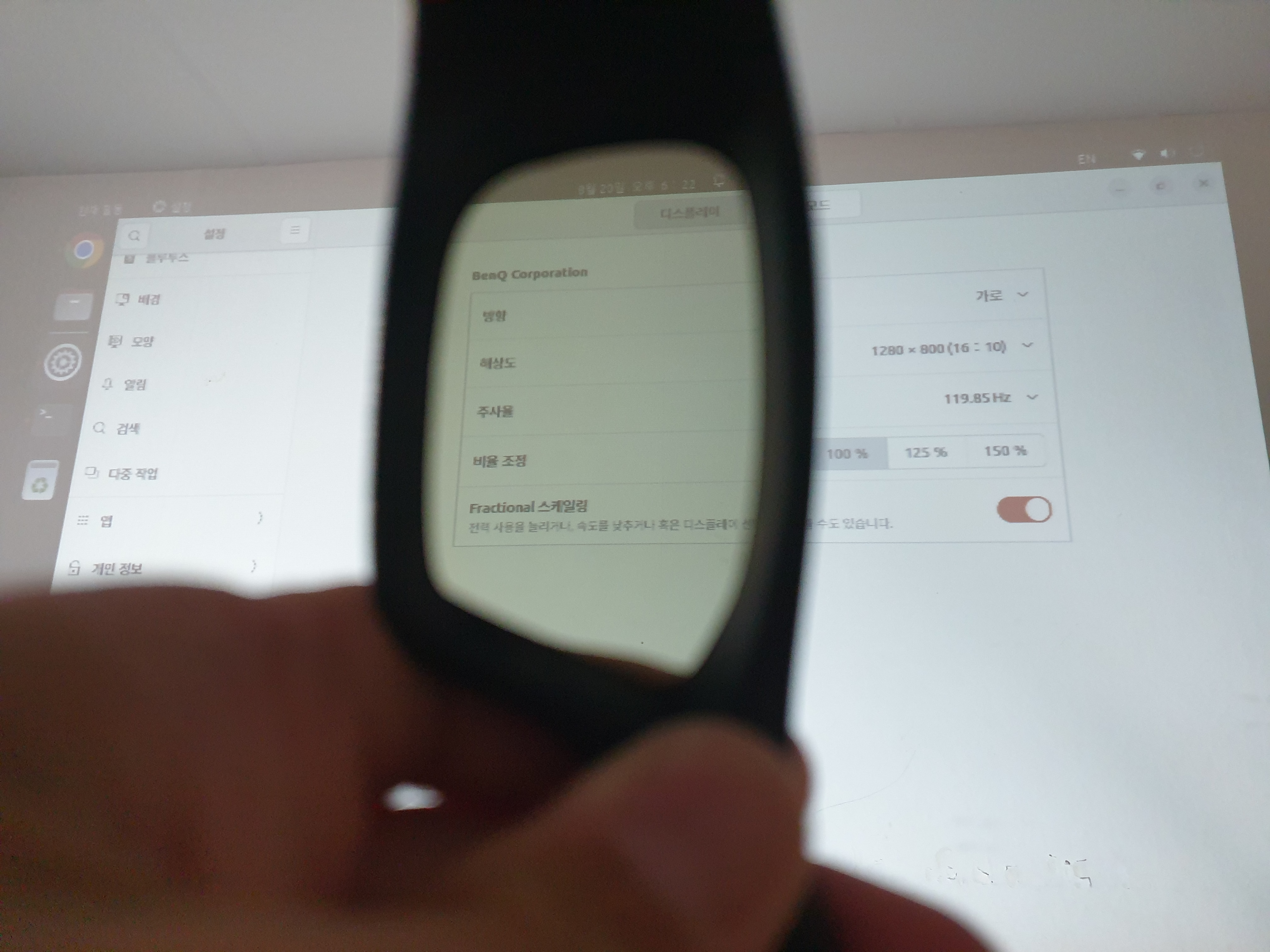

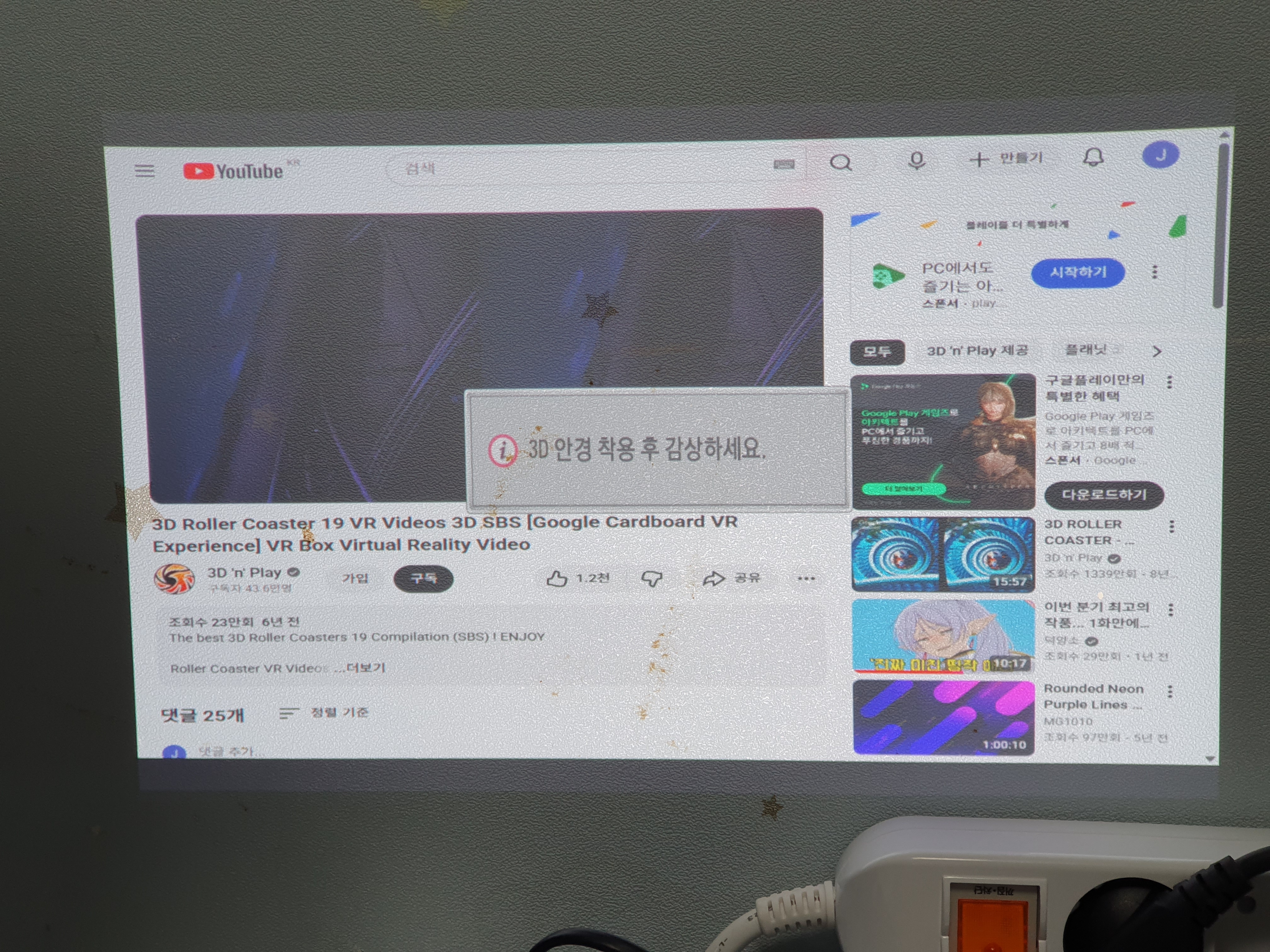

연구소에서 사둔 3d 셔터글래스를 빌려와서 테스트

3d 안경을 버튼 눌러서 작동하게 하고 보면 좀 어두운데

미간 사이를 손가락으로 가려서 센서를 막은 다음에 보면 약간은 밝게 보인다.

마우스를 움직이면 프레임 차이로 인해서 마우스가 화면을 파고 들어가는 것 처럼 보여서 어지러운데

어떻게 조정이 가능한게 아니라 리눅스 상에서 쓸 수 있을지는 좀 더 고민해 봐야 할 듯.

저작자표시

'하드웨어 > Display 장비' 카테고리의 다른 글

benq part 3.. HDMI 720p120 (0)	2023.08.21
3d 영상을 리눅스에서 재생하기 (0)	2023.08.20
benq edid 2세대 노트북 시도 실패 (0)	2023.08.18
MP780ST USB 및 QPresenter (0)	2023.08.17
pixel clock 픽셀클럭 계산기 (2)	2023.08.17

Posted by 구차니

benq edid 2세대 노트북 시도 실패

참고 문서는 아래 링크를 확인하면 되고

[링크 : https://askubuntu.com/questions/377937/how-do-i-set-a-custom-resolution]

[링크 : https://ubuntuhandbook.org/index.php/2017/04/custom-screen-resolution-ubuntu-desktop/]

결과만 말하자면 일단 윈도우 때 처럼 산뜻하게 나오지도 않고

동영상을 틀 방법을 아직 찾지 못해 셔터글라스만 작동하는 것 까지만 확인함

edid 수집하고

$ sudo get-edid
This is read-edid version 3.0.2. Prepare for some fun.
Attempting to use i2c interface
No EDID on bus 0
No EDID on bus 3
No EDID on bus 4
No EDID on bus 5
No EDID on bus 6
2 potential busses found: 1 2
Will scan through until the first EDID is found.
Pass a bus number as an option to this program to go only for that one.
256-byte EDID successfully retrieved from i2c bus 1
�� ,%x
��[V�%O]��E|a|a��@�@� �Q 0H�6�0xc
      �BENQ
        �MP780ST
     �� ,%x
��[V�%O]��E|a|a��@�@� �Q 0H�6�0xc
      �BENQ
        �MP780ST
Looks like i2c was successful. Have a good day.

rgb로 연결하고 edid를 파싱했는데 benq MP780ST 모델에 2010년 37주차 생산

수직 해상도 48~120로 나오고 1280x800은 보이는데 83.50 이면.. 웬지 60p일 느낌인데

$ parse-edid < /tmp/edid
Checksum Correct

Section "Monitor"
Identifier "MP780ST"
ModelName "MP780ST"
VendorName "BNQ"
# Monitor Manufactured week 37 of 2010
# EDID version 1.3
# Analog Display
Option "SyncOnGreen" "true"
# Display Physical Size not given. Normal for projectors.
Gamma 2.20
Option "DPMS" "false"
Horizsync 31-99
VertRefresh 48-120
# Maximum pixel clock is 170MHz
#Not giving standard mode: 1280x720, 120Hz
#Not giving standard mode: 800x600, 120Hz
#Not giving standard mode: 1024x768, 120Hz
#Not giving standard mode: 1024x576, 60Hz
#Not giving standard mode: 1280x1024, 60Hz
#Not giving standard mode: 1440x900, 60Hz
#Not giving standard mode: 1400x1050, 60Hz
#Not giving standard mode: 1600x1200, 60Hz
Modeline "Mode 0" 83.50 1280 1352 1480 1680 800 803 809 831 -hsync +vsync
EndSection

xrandr 하니 xwayland 혹시나 해서 진행했지만 설정이 안 먹어서 x.org로 교체 하고 다시 시도

$ xrandr
Screen 0: minimum 16 x 16, current 2560 x 800, maximum 32767 x 32767
XWAYLAND0 connected primary 1280x800+0+0 (normal left inverted right x axis y axis) 260mm x 160mm
   1280x800      59.81*+
   1024x768      59.92
   800x600       59.86
   640x480       59.38
   320x240       59.52
   720x480       59.71
   640x400       59.20
   320x200       58.96
   1280x720      59.86
   1024x576      59.90
   864x486       59.92
   720x400       59.55
   640x350       59.77
XWAYLAND1 connected 1280x800+1280+0 (normal left inverted right x axis y axis) 0mm x 0mm
   1280x800      59.63*+
   1024x768      59.68
   800x600       59.47
   640x480       59.38
   320x240       59.52
   720x480       59.71
   640x400       59.20
   320x200       58.96
   1280x720      59.65
   1024x576      59.58
   864x486       59.45
   720x400       59.55
   640x350       58.91

$ cvt 1280 800 120
# 1280x800 119.85 Hz (CVT) hsync: 103.07 kHz; pclk: 179.75 MHz
Modeline "1280x800_120.00" 179.75 1280 1376 1512 1744 800 803 809 860 -hsync +vsync

$ xrandr --listmonitors
Monitors: 2
0: +*XWAYLAND0 1280/260x800/160+0+0 XWAYLAND0
1: +XWAYLAND1 1280/339x800/212+1280+0 XWAYLAND1

$ xrandr --addmode XWAYLAND1 1280x800_120.00

x.org로 하면 LVDS-1 / VGA-1과 같이 좀 익숙한(?) 용어가 나온다.

역시 wayland는 아직까진 x.org를 대체하기에는 너무 부족한듯..

edid를 기반으로 생성될텐데 1280x800에 120은 없다.

$ xrandr
Screen 0: minimum 320 x 200, current 2560 x 800, maximum 8192 x 8192
LVDS-1 connected primary 1280x800+0+0 (normal left inverted right x axis y axis) 261mm x 163mm
   1280x800      59.98*+  59.98    39.98
   1280x720      59.98
   1024x768      59.98
   960x720       59.98
   928x696       59.98
   896x672       59.98
   1024x576      59.97
   960x600       59.98
   960x540       59.98
   800x600       59.98
   840x525       59.98
   864x486       59.97
   700x525       59.98
   800x450       59.98
   640x512       59.98
   700x450       59.98
   640x480       59.97
   720x405       59.98
   684x384       59.98
   640x360       59.97
   512x384       59.97
   512x288       59.97
   480x270       59.98
   400x300       59.97
   432x243       59.97
   320x240       59.97
   360x202       59.97
   320x180       59.97
VGA-1 connected 1280x800+1280+0 (normal left inverted right x axis y axis) 0mm x 0mm
   1280x800      59.81*+
   1600x1200     60.00
   1400x1050     59.98
   1280x1024     75.02    60.02
   1440x900      59.89
   1152x864      75.00
   1024x768      75.03    70.07    60.00
   832x624       74.55
   800x600       72.19    75.00    60.32
   640x480       75.00    72.81    66.67    59.94
   720x400       70.08
HDMI-1 disconnected (normal left inverted right x axis y axis)
DP-1 disconnected (normal left inverted right x axis y axis)

장치가 추가해야 하니 장치명을 다시 확인하고

$ xrandr --listmonitors
Monitors: 2
0: +*LVDS-1 1280/261x800/163+0+0 LVDS-1
1: +VGA-1 1280/339x800/212+1280+0 VGA-1

타이밍을 확인해서

$ cvt 1280 800 120
# 1280x800 119.85 Hz (CVT) hsync: 103.07 kHz; pclk: 179.75 MHz
Modeline "1280x800_120.00" 179.75 1280 1376 1512 1744 800 803 809 860 -hsync +vsync

신규 해상도를 타이밍 값에서 modeline을 제외하고 붙여넣어주면 끝

$ xrandr --newmode "1280x800_120.00" 179.75 1280 1376 1512 1744 800 803 809 860 -hsync +vsync

그리고는 스크린에 해당 해상도를 추가해주면

$ xrandr --addmode VGA-1 1280x800_120.00

디스플레이 설정에 120Hz가 나온다.

저작자표시

'하드웨어 > Display 장비' 카테고리의 다른 글

3d 영상을 리눅스에서 재생하기 (0)	2023.08.20
benq edid part2 - hdmi 800p120 / ubuntu / 3세대 실패 (0)	2023.08.20
MP780ST USB 및 QPresenter (0)	2023.08.17
pixel clock 픽셀클럭 계산기 (2)	2023.08.17
benq mp780st 120p (0)	2023.08.16

Posted by 구차니

MP780ST USB 및 QPresenter

USB 디스플레이가 된다고 해서 찾아보니, Q Presenter를 이용해서 네트워크 혹은 USB로 영상을 전송하는 기능인듯

일반적으로 생각하는 USB C to HDMI 혹은 USB VGA 와 같은 확장 디스플레이로 작동하는건 아닌 듯.

• LAN 디스플레이 4-1 (1 대의 프로젝터당 최대 4 대의 PC/ 노트북 표시 )
• LAN 및 USB 디스플레이 1-M 을 위한 원격 데스크톱 기능 (8 대의 프로젝터당 최대 1 대의 PC/ 노트북을 동시에 표시 가능 )
• USB 디스플레이는 USB 미니 B 타입 케이블을 이용해 A 타입 케이블에 연결하는 것을 지원합니다 .
• USB 리더기는 USB 플래시 드라이브 또는 HDD 디스플레이를 지원합니다 .

[링크 : https://esupportdownload.benq.com/esupport/Projector/UserManual/Projector_um_User%20Manual_20100714_081801MX750MP780ST_KR.PDF.pdf]

저작자표시

'하드웨어 > Display 장비' 카테고리의 다른 글

benq edid part2 - hdmi 800p120 / ubuntu / 3세대 실패 (0)	2023.08.20
benq edid 2세대 노트북 시도 실패 (0)	2023.08.18
pixel clock 픽셀클럭 계산기 (2)	2023.08.17
benq mp780st 120p (0)	2023.08.16
3d ready 빔 프로젝터 + 팟 플레이어 (0)	2023.08.15

Posted by 구차니

pixel clock 픽셀클럭 계산기

DMT랑 CVT-RB랑 동일하다.

CVT CVT-RB CVT-RBv2 CEA-861 DMT Custom
Aspect Ratio 16:10 16:10 16:10 16:10 16:10
Pixel Clock 179.75 146.25 138.23 146.25 131.539 MHz
H Total 1744 1440 1360 1440 1360 Pixels
H Active 1280 1280 1280 1280 1280 Pixels
H Blank 464 160 80 160
80
Pixels
H Front Porch 96 48 8 48 Pixels
H Sync 136 32 32 32 Pixels
H Back Porch 232 80 40 80 Pixels
H Sync Polarity - + + +
H Freq 103.068 101.563 101.64 101.563 96.72 kHz
H Period 9.702 9.846 9.839 9.846 10.339 us
V Total 860 847 847 847 806 Lines
V Active 800 800 800 800 800 Lines
V Blank 60 47 47 47
6
Lines
V Blank Duration 582 463 462 463 62 us
V Front Porch 3 3 33 3 Lines
V Sync 6 6 8 6 Lines
V Back Porch 51 38 6 38 Lines
V Sync Polarity + - - -
V Freq 119.846 119.909 120 119.909 120 Hz
V Period 8.344 8.34 8.333 8.34 8.333 ms

[링크 : https://tomverbeure.github.io/video_timings_calculator]

일단은.. vesa 표준이니 이 타이밍이 맞겠지?

Adopted: 5/1/07
Resolution: 1280 x 800 at 120 Hz (non-interlaced) REDUCED BLANKING
EDID ID: DMT ID: 1Fh; Std. 2 Byte Code: n/a; CVT 3 Byte Code: n/a
Method: Generated using CVT (Reduced Blanking) Formula
Detailed Timing Parameters
Timing Name = 1280 x 800 @ 120Hz CVT (Reduced Blanking);
Hor Pixels = 1280; // Pixels
Ver Pixels = 800; // Lines
Hor Frequency = 101.563; // kHz = 9.8 usec / line
Ver Frequency = 119.909; // Hz = 8.3 msec / frame
Pixel Clock = 146.250; // MHz = 6.8 nsec ± 0.5%
Character Width = 8; // Pixels = 54.7 nsec
Scan Type = NONINTERLACED; // H Phase = 1.1 %
Hor Sync Polarity = POSITIVE; // HBlank = 11.1% of HTotal
Ver Sync Polarity = NEGATIVE // VBlank = 5.5% of VTotal
Hor Total Time = 9.846; // (usec) = 180 chars = 1440 Pixels
Hor Addr Time = 8.752; // (usec) = 160 chars = 1280 Pixels
Hor Blank Start = 8.752; // (usec) = 160 chars = 1280 Pixels
Hor Blank Time = 1.094; // (usec) = 20 chars = 160 Pixels
Hor Sync Start = 9.080; // (usec) = 166 chars = 1328 Pixels
// H Right Border = 0.000; // (usec) = 0 chars = 0 Pixels
// H Front Porch = 0.328; // (usec) = 6 chars = 48 Pixels
Hor Sync Time = 0.219; // (usec) = 4 chars = 32 Pixels
// H Back Porch = 0.547; // (usec) = 10 chars = 80 Pixels
// H Left Border = 0.000; // (usec) = 0 chars = 0 Pixels
Ver Total Time = 8.340; // (msec) = 847 lines HT – (1.06xHA)
Ver Addr Time = 7.877; // (msec) = 800 lines = 0.57
Ver Blank Start = 7.877; // (msec) = 800 lines
Ver Blank Time = 0.463; // (msec) = 47 lines
Ver Sync Start = 7.906; // (msec) = 803 lines
// V Bottom Border = 0.000; // (msec) = 0 lines
// V Front Porch = 0.030; // (msec) = 3 lines
Ver Sync Time = 0.059; // (msec) = 6 lines
// V Back Porch = 0.374; // (msec) = 38 lines
// V Top Border = 0.000; // (msec) = 0 lines

[링크 : https://glenwing.github.io/docs/VESA-DMT-1.13.pdf]

저작자표시

'하드웨어 > Display 장비' 카테고리의 다른 글

benq edid 2세대 노트북 시도 실패 (0)	2023.08.18
MP780ST USB 및 QPresenter (0)	2023.08.17
benq mp780st 120p (0)	2023.08.16
3d ready 빔 프로젝터 + 팟 플레이어 (0)	2023.08.15
빔 프로젝터 구매! (0)	2023.08.14

Posted by 구차니

benq mp780st 120p

RGB로 연결해볼 장비가 없어서 오실로스코프로 연결하는 미친짓을 시도!

다행히(?) 인텔 내장으로도 되긴한데.. 얘가 몇 세대 cpu 더라?

일단 집에 있는 카비레이크 + win10에서는

1024x768 75hz / 1280x800 에는 60Hz만 된다. 800p120은 어떻게 해야하나

결론만 말하자면 3d로는 쓰기 힘들 느낌..

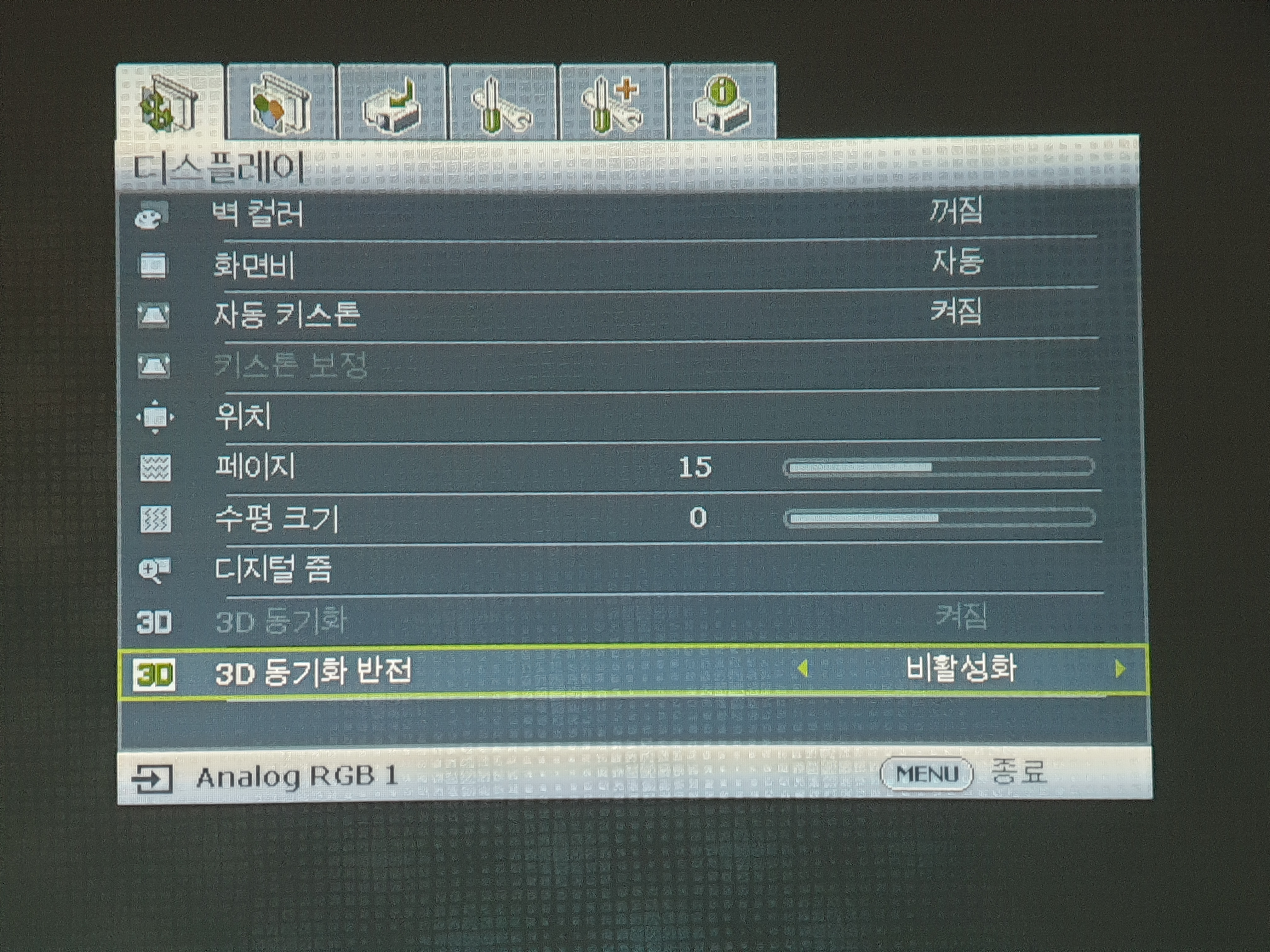

1280 x 800 @ 120p를 RGB(DB-15)를 통해 넣어주어야 3D 메뉴가 활성화 된다.

집에서 사용중인 1050에는 DVI-D 라서 아날로그 빠져있고

120p를 지원하는건 구세대 전용이라면 cpu 성능이 부족해서 컨텐츠를 못 돌릴테고 계륵이로다..

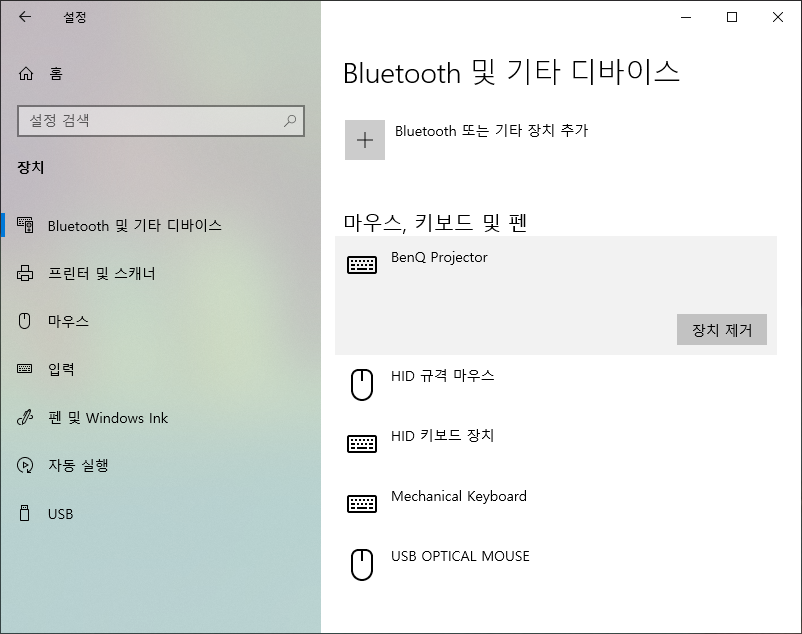

USB A로 연결하면 BenQ projector라는 마우스, 키보드 및 펜으로 인식되는데, USB HID class로 인식되는 듯.

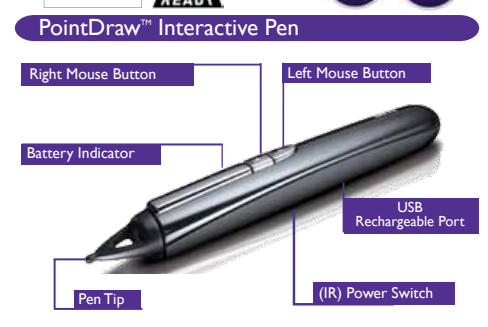

출근길에 찾아보니 원래 PointDraw 라는 2.4GHz 기반의 무선펜이 있고

동시 두개 까지 사용이 가능해야 하는데 중고로 산거라 없는건지, 리퍼비시라고 되어있는데 처음부터 없었던 건진 모르겠다.

저작자표시

'하드웨어 > Display 장비' 카테고리의 다른 글

MP780ST USB 및 QPresenter (0)	2023.08.17
pixel clock 픽셀클럭 계산기 (2)	2023.08.17
3d ready 빔 프로젝터 + 팟 플레이어 (0)	2023.08.15
빔 프로젝터 구매! (0)	2023.08.14
USB-C to HDMI 컨버터 회로 (0)	2022.01.24

Posted by 구차니

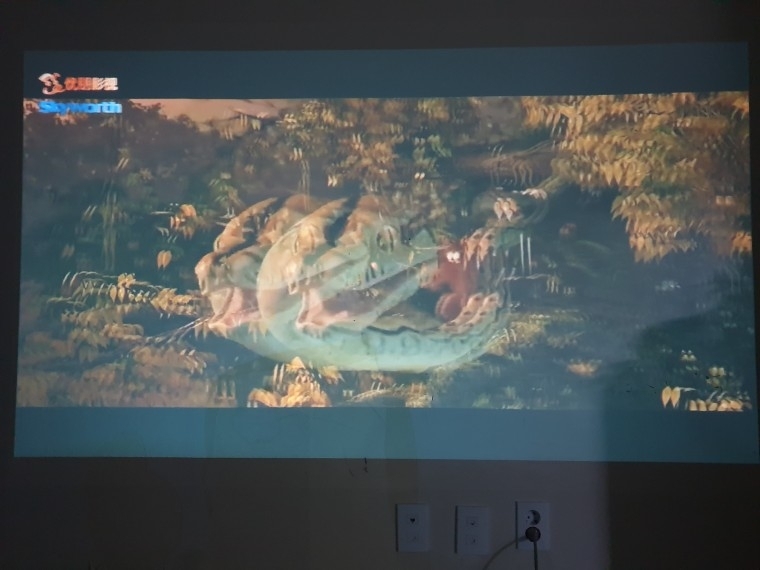

3d ready 빔 프로젝터 + 팟 플레이어

메뉴가 복잡하네..

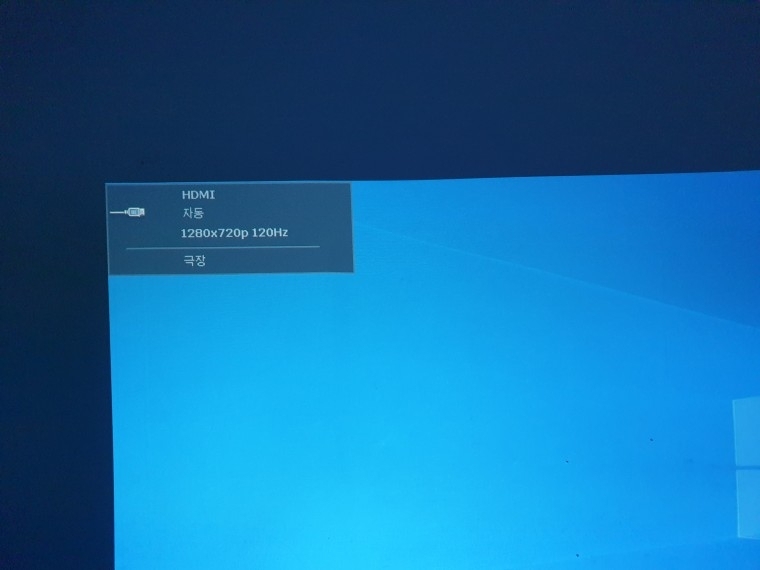

아무튼 720p120 으로 설정하고 해봐야지

[링크 : https://m.blog.naver.com/am3cute/220161817776]

저작자표시

'하드웨어 > Display 장비' 카테고리의 다른 글

pixel clock 픽셀클럭 계산기 (2)	2023.08.17
benq mp780st 120p (0)	2023.08.16
빔 프로젝터 구매! (0)	2023.08.14
USB-C to HDMI 컨버터 회로 (0)	2022.01.24
e-paper 보드 발견 (0)	2022.01.21

Posted by 구차니

빔 프로젝터 구매!

너무 가격이 더 내려가서

죄송한 마음에 내리기 전 가격으로 구매 ㅋㅋ

이제 DLP link 를 구매해봐야 하나 ㅎㅎ

HDMI 연결해서 해보는데 3d 메뉴가 없어서

메뉴얼을 찾아보니(benq 홈페이지에는 안보여서..) 수직해상도가 120이면 활성화 된다고.

그러면.. side by side나 top and bottom은 미지원인가?

[링크 : https://res.cloudinary.com/iwh/image/upload/q_auto,g_center/assets/1/26/Documents/BenQ/mx750_manual.pdf]

저작자표시

'하드웨어 > Display 장비' 카테고리의 다른 글

benq mp780st 120p (0)	2023.08.16
3d ready 빔 프로젝터 + 팟 플레이어 (0)	2023.08.15
USB-C to HDMI 컨버터 회로 (0)	2022.01.24
e-paper 보드 발견 (0)	2022.01.21
ddi tcon (0)	2019.06.24

Posted by 구차니

구차니의 잡동사니 모음

'하드웨어/Display 장비'에 해당되는 글 40건

3d dlp 120Hz가 왜 망했냐면..

'하드웨어 > Display 장비' 카테고리의 다른 글

benq part 3.. HDMI 720p120

'하드웨어 > Display 장비' 카테고리의 다른 글

3d 영상을 리눅스에서 재생하기

'하드웨어 > Display 장비' 카테고리의 다른 글

benq edid part2 - hdmi 800p120 / ubuntu / 3세대 실패

'하드웨어 > Display 장비' 카테고리의 다른 글

benq edid 2세대 노트북 시도 실패

'하드웨어 > Display 장비' 카테고리의 다른 글

MP780ST USB 및 QPresenter

'하드웨어 > Display 장비' 카테고리의 다른 글

pixel clock 픽셀클럭 계산기

'하드웨어 > Display 장비' 카테고리의 다른 글

benq mp780st 120p

'하드웨어 > Display 장비' 카테고리의 다른 글

3d ready 빔 프로젝터 + 팟 플레이어

'하드웨어 > Display 장비' 카테고리의 다른 글

빔 프로젝터 구매!

'하드웨어 > Display 장비' 카테고리의 다른 글

카테고리

공지사항

태그목록

최근에 올라온 글

최근에 달린 댓글

티스토리툴바
