MR-J4-70A-TR 펄스 신호 설정

조그(jog) 동작으로는 부족해서 펄스로 작동하는 방법 찾는 중



MR-J4-A(-RJ)위치결정매뉴얼(Ver.A).pdf

127p / 4-42



333p / 9-2

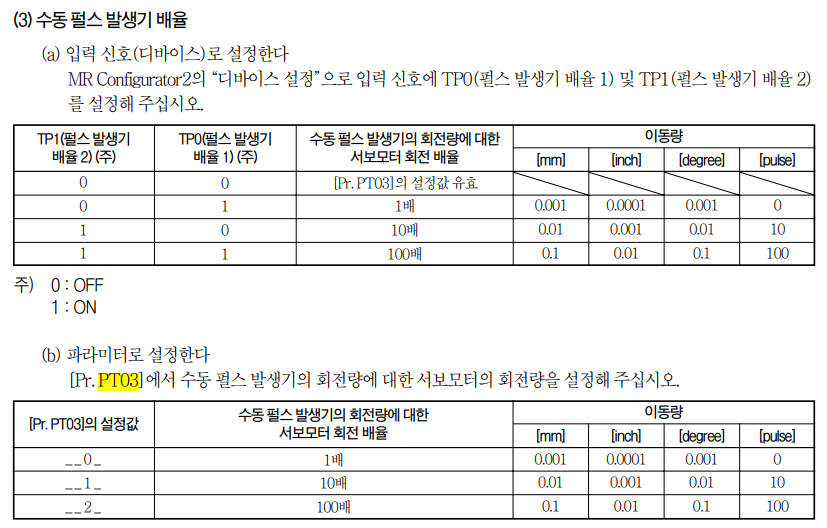

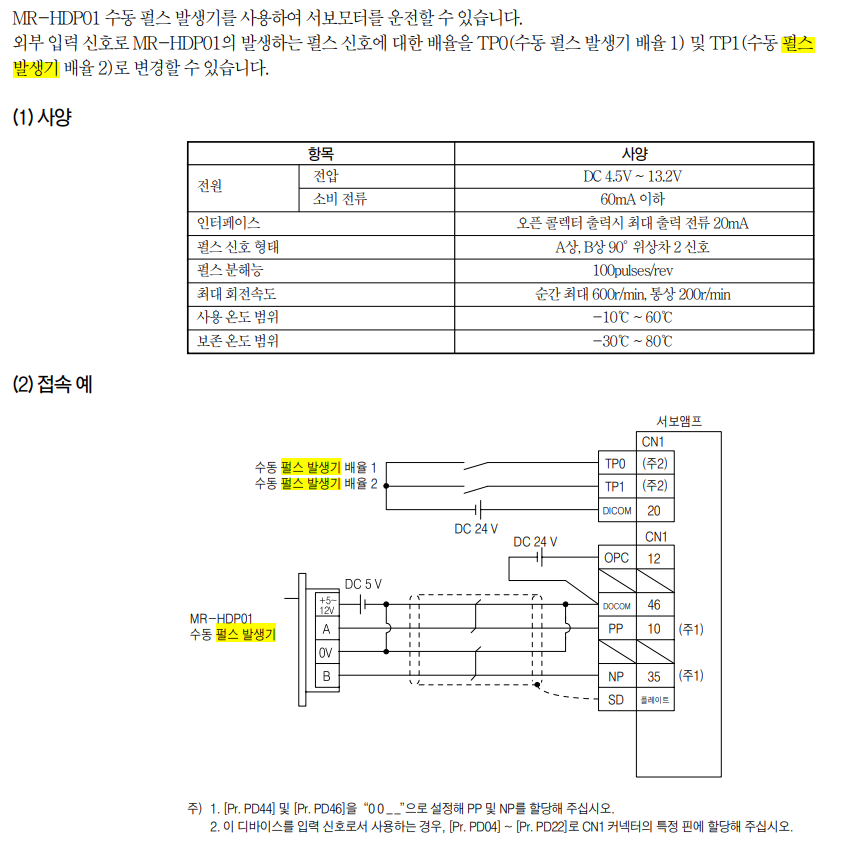

TP0와 TP1 에 펄스 배율을 설정하고(High / Low),

둘 다 Low 면 파라미터 PT03에 설정된 값을 따라 발생기 배율이 설정된다고 한다.

39p / 2-16

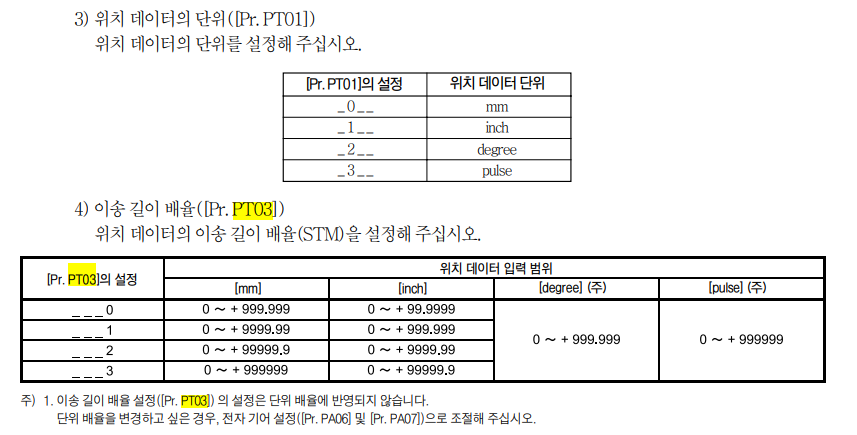

PT03은 그런데.. 최하위 값만 적용이 되나?

99p / 4-14



128p / 4-43



48p / 2-25



305p / 7-60



297p / 7-52



266p / 7-21
