USB3.0 to HDMI

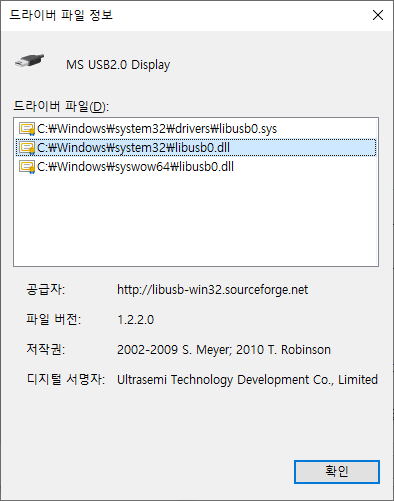

회사돈으로 산 물건인데.. 드라이버를 설치해야 하고(mac, win 드라이버만 제공)

리부팅 해야지 올라오는데

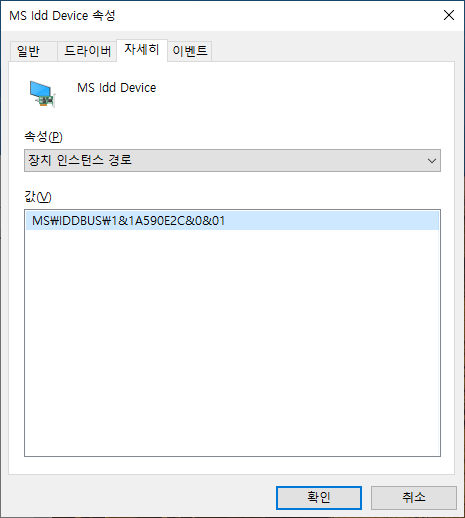

장치관리자를 보니 MS idd Device?

L이 아니라 i 였나 보네..



The indirect display driver (IDD) model provides a simple user-mode driver model to support monitors that are not connected to traditional GPU display outputs. An example is a dongle connected to the PC via USB that has a regular (VGA, DVI, HDMI, DP, etc) monitor connected to it.

[링크 : https://docs.microsoft.com/en-us/windows-hardware/drivers/display/indirect-display-driver-model-overview]

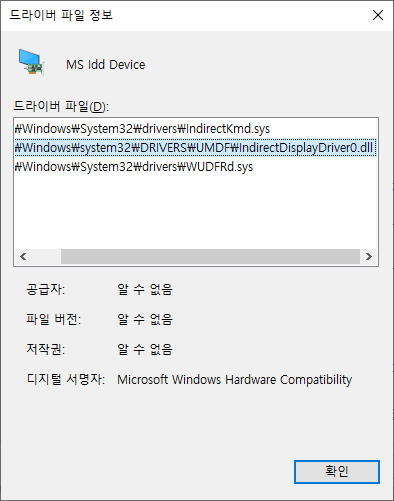

indirectdisplaydriver0.dll 이라..



그래서 그런가 일반적인 VID PID로 들어가는 장치 식별자가 아닌 다른 형식으로 뜬다.



리눅스에서 연결해봐도 딱히 작동하는 느낌은 아닌데..

$ lsusb -t /:  Bus 02.Port 1: Dev 1, Class=root_hub, Driver=xhci_hcd/6p, 10000M /:  Bus 01.Port 1: Dev 1, Class=root_hub, Driver=xhci_hcd/12p, 480M     |__ Port 2: Dev 7, If 4, Class=Mass Storage, Driver=usb-storage, 480M     |__ Port 2: Dev 7, If 2, Class=Audio, Driver=snd-usb-audio, 480M     |__ Port 2: Dev 7, If 0, Class=Human Interface Device, Driver=usbhid, 480M     |__ Port 2: Dev 7, If 3, Class=Vendor Specific Class, Driver=, 480M     |__ Port 2: Dev 7, If 1, Class=Audio, Driver=snd-usb-audio, 480M     |__ Port 3: Dev 2, If 0, Class=Vendor Specific Class, Driver=r8152, 480M     |__ Port 5: Dev 3, If 0, Class=Vendor Specific Class, Driver=, 12M     |__ Port 6: Dev 4, If 0, Class=Video, Driver=uvcvideo, 480M     |__ Port 6: Dev 4, If 1, Class=Video, Driver=uvcvideo, 480M     |__ Port 10: Dev 5, If 0, Class=Wireless, Driver=btusb, 12M     |__ Port 10: Dev 5, If 1, Class=Wireless, Driver=btusb, 12M



로그 상으로도 특별난 무언가가 출력되진 않네.. 뜯어 볼까?

$ dmesg [74644.402692] usb 1-2: new high-speed USB device number 6 using xhci_hcd [74644.551796] usb 1-2: New USB device found, idVendor=534d, idProduct=6021, bcdDevice= 1.10 [74644.551801] usb 1-2: New USB device strings: Mfr=1, Product=2, SerialNumber=3 [74644.551805] usb 1-2: Product: usb extscreen [74644.551808] usb 1-2: Manufacturer: USB Display [74644.551810] usb 1-2: SerialNumber: 2019BA7160B0 [74644.595442] hid-generic 0003:534D:6021.0006: hiddev0,hidraw3: USB HID v1.10 Device [USB Display  usb extscreen] on usb-0000:00:14.0-2/input0 [74644.595482] usbcore: registered new interface driver usbhid [74644.595483] usbhid: USB HID core driver [74644.599634] usbcore: registered new interface driver snd-usb-audio [74649.671634] usb 1-2: USB disconnect, device number 6 [74649.672336] usb 1-2: cannot submit urb (err = -19) [74649.672462] usb 1-2: cannot submit urb 0, error -19: no device [74649.982673] usb 1-2: new high-speed USB device number 7 using xhci_hcd [74650.132682] usb 1-2: New USB device found, idVendor=534d, idProduct=6021, bcdDevice= 1.10 [74650.132688] usb 1-2: New USB device strings: Mfr=1, Product=2, SerialNumber=3 [74650.132692] usb 1-2: Product: usb extscreen [74650.132696] usb 1-2: Manufacturer: USB Display [74650.132698] usb 1-2: SerialNumber: 2019BA7160B0 [74650.136168] hid-generic 0003:534D:6021.0007: hiddev0,hidraw3: USB HID v1.10 Device [USB Display  usb extscreen] on usb-0000:00:14.0-2/input0 [74650.182169] usb-storage 1-2:1.4: USB Mass Storage device detected [74650.182506] scsi host0: usb-storage 1-2:1.4 [74650.182691] usbcore: registered new interface driver usb-storage [74650.184820] usbcore: registered new interface driver uas [74651.210545] scsi 0:0:0:0: Direct-Access     Hjwdz    MS2160           1.01 PQ: 0 ANSI: 2 [74651.211122] sd 0:0:0:0: Attached scsi generic sg0 type 0 [74651.211905] sd 0:0:0:0: [sda] 16368 512-byte logical blocks: (8.38 MB/7.99 MiB) [74651.212271] sd 0:0:0:0: [sda] Write Protect is off [74651.212274] sd 0:0:0:0: [sda] Mode Sense: 0c 05 00 08 [74651.212693] sd 0:0:0:0: [sda] No Caching mode page found [74651.212699] sd 0:0:0:0: [sda] Assuming drive cache: write through [74651.239096]  sda: [74651.259690] sd 0:0:0:0: [sda] Attached SCSI removable disk





+

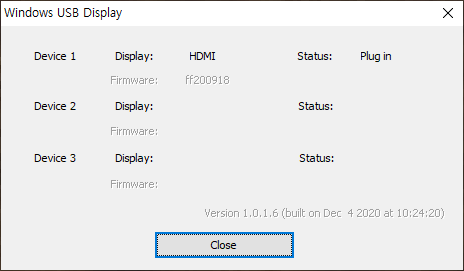

아무생각없이(?) 윈도우 트레이에 먼가 있어서 죽였더니 화면이 안나온다(아까는 1 devices 이런거 안뜸)



내부적으로는 3개 까지 붙일수 있는 칩인가?



+

22.08.01



ultrasemi 라는 업체가 나와서 찾아보니 먼가 나오긴 한데

USB HDMI 캡쳐 장비랑 동일한 macro silicon 이라는 칩이 나온다. 숫자가 다른 동일 브랜드(?) 칩이려나?

[링크 : http://www.ultrasemi.com/index.php/index.php]

[링크 : http://www.ultrasemi.com/usbdisplay/index.html]
