프로그램 사용/rtl-sdr2021. 12. 27. 21:30

/dev/dsp snd pcm

/dev/dsp는 OSS의 일부인데

해당 기능을 활성화 하려면 아래의 모듈을 불러오면 된다고

# modprobe snd-pcm-oss



아래처럼 하면 소리가 난다는 것 같다.

sudo sh -c 'cat file.wav > /dev/dsp'

[링크 : https://unix.stackexchange.com/questions/103746/why-wont-linux-let-me-play-with-dev-dsp]



+

2022.01.03

xwxtoimg 에서 해보려고 찾아두고는 얼마나 안해보고 있는거냐..



+

2022.06.08

ubuntu 18.04에서 시도해보았으나 동일한 모듈은 없고.

비슷한걸 찾아서 넣어봐도 /dev/dsp나 sound 등이 생성되진 않았다.

$ grep -rni oss  /lib/modules/5.4.0-113-generic/
/lib/modules/5.4.0-113-generic/modules.alias:26312:alias sound-service-?-0 snd_mixer_oss
/lib/modules/5.4.0-113-generic/modules.order:1161:kernel/drivers/net/ethernet/alacritech/slicoss.ko
/lib/modules/5.4.0-113-generic/modules.order:4550:kernel/sound/core/oss/snd-mixer-oss.ko

$ sudo modprobe snd_mixer_oss

$ lsmod | grep oss
snd_mixer_oss          24576  0
snd                    86016  18 snd_hda_codec_generic,snd_seq,snd_seq_device,snd_hda_codec_hdmi,snd_hwdep,snd_hda_intel,snd_hda_codec,snd_timer,snd_pcm,snd_hda_codec_idt,snd_rawmidi,snd_mixer_oss



+
pulseaudio와 osspd 라는 녀석을 설치하니 뜬다!

$ sudo apt-get install pulseaudio libpulse-dev osspd
$ ls -al /dev/dsp
crw-rw-rw- 1 root root 14, 3  6월  8 12:14 /dev/dsp

[링크 : https://askubuntu.com/questions/1025532/initaudi-cannot-open-oss-audio-device-dev-dsp]

저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

rpi gqrx  (0) 2022.01.07
rtl sdr am  (0) 2022.01.07
rtl-sdr noaa 안테나 만들어서 재시도  (0) 2021.12.27
부품 도착! + 공짜 도착!  (2) 2021.12.27
wxtoimg linux  (0) 2021.12.26
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 27. 20:47

rtl-sdr noaa 안테나 만들어서 재시도

흐음.. 여전하네 머가 문제일까?

이번 변경사항

1. 안테나 만듦

2. hardware gain off / gain 34dB 정도로 고정









여긴 윈도우 버전 (2.11.2 beta)







아 몰라 귀찮아 안할래!!!

저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

rtl sdr am  (0) 2022.01.07
/dev/dsp snd pcm  (0) 2021.12.27
부품 도착! + 공짜 도착!  (2) 2021.12.27
wxtoimg linux  (0) 2021.12.26
multiple rtl-sdr 사용하기  (0) 2021.12.26
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 27. 20:43

부품 도착! + 공짜 도착!

오늘은 크리스마스에 맞춰 산게 죄다 밀려서 오늘 우르르 온 날!



BNC / MCX / SMA 커넥터들

orange pi 3



저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

/dev/dsp snd pcm  (0) 2021.12.27
rtl-sdr noaa 안테나 만들어서 재시도  (0) 2021.12.27
wxtoimg linux  (0) 2021.12.26
multiple rtl-sdr 사용하기  (0) 2021.12.26
rtl-sdr rpi 와 윈도우 드라이버 차이?  (0) 2021.12.25
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 26. 19:52

wxtoimg linux

우분투용 패키지로 wxtoimg/xwxtoimg를 설치했는데

장치(사운드카드)로 /dev/padsp, /dev/dsp, /dev/adsp 등으로만 나와서 찾아보는 중.



[링크 : https://forums.opensuse.org/.../512322-WXtoIMG-program-for-APT-satellites-no-dev-dsp-Opensuse-13-2]

[링크 : https://community.libre.space/t/wxtoimg-not-able-to-find-soundcard/7883]



저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

rtl-sdr noaa 안테나 만들어서 재시도  (0) 2021.12.27
부품 도착! + 공짜 도착!  (2) 2021.12.27
multiple rtl-sdr 사용하기  (0) 2021.12.26
rtl-sdr rpi 와 윈도우 드라이버 차이?  (0) 2021.12.25
ISS(국제우주정거장) 궤도  (0) 2021.12.25
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 26. 18:36

multiple rtl-sdr 사용하기

grc 파일을 받아서 화살표 왼쪽의 것을 누르면 파이썬 파일로 저장되고

화살표를 누르면 실행되는 척 하다가 바로 Done이 뜬다.



아무튼 혹시나 해서 스크립트를 직접 실행하니 먼가 되는 것 같긴한데

$ ./multi_dongle_s4_8_gqrx_fifo.py
gr-osmosdr 0.2.0.0 (0.2.0) gnuradio 3.8.1.0
built-in source types: file osmosdr fcd rtl rtl_tcp uhd miri hackrf bladerf rfspace airspy airspyhf soapy redpitaya freesrp
Using device #0 Realtek RTL2838UHIDIR SN: 00000001
Found Rafael Micro R820T tuner
[R82XX] PLL not locked!
[R82XX] PLL not locked!
gr-osmosdr 0.2.0.0 (0.2.0) gnuradio 3.8.1.0
built-in source types: file osmosdr fcd rtl rtl_tcp uhd miri hackrf bladerf rfspace airspy airspyhf soapy redpitaya freesrp
Using device #1 Realtek RTL2838UHIDIR SN: 00000001
Found Fitipower FC0012 tuner
Press Enter to quit:



gqrx에서 아래의 명령어를 넣어서 하라는데,

홈페이지의 인자와 생성된 파일이 변수가 달라서 재생이 2배속을 되거나 1/2배속이 되어서

아래처럼 rate의 값과 config에서의 input rate를 맞춰주면되고, freq는 고정되서 gqrx에서 변경이 불가능 하니 주의해야 한다.

file=/tmp/fifo_gqrx,freq=951e5,rate=4.8e6,repeat=false,throttle=false

몇번 해보는데 작동하다가 부하가 걸리면 죽고

파이썬 자체에서 fifo로 내보내야 하는데 fifo가 이상해지는지

다시 gqrx를 실행하면 아까 나온대로 나오다가 죽는걸 보면..

gqrx를 통해 생성한 스크립트가 문제가 있는걸지도 모르겠다.



그게 아니라면 CPU 성능이 후달리는게 아닐까 의심이..

파이썬 스크립트 돌리는데 cpu 살살 녹네 -_ㅠ



[링크 : https://blog.fusionimage.at/2016/01/update-4-rtl-sdrs-8-4-mhz-bandwidth-gqrx/]

[링크 : https://www.rtl-sdr.com/combining-the-bandwidth-of-multiple-rtl-sdrs-now-working-in-gqrx/]

저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

부품 도착! + 공짜 도착!  (2) 2021.12.27
wxtoimg linux  (0) 2021.12.26
rtl-sdr rpi 와 윈도우 드라이버 차이?  (0) 2021.12.25
ISS(국제우주정거장) 궤도  (0) 2021.12.25
gnu radio  (0) 2021.12.23
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 25. 22:30

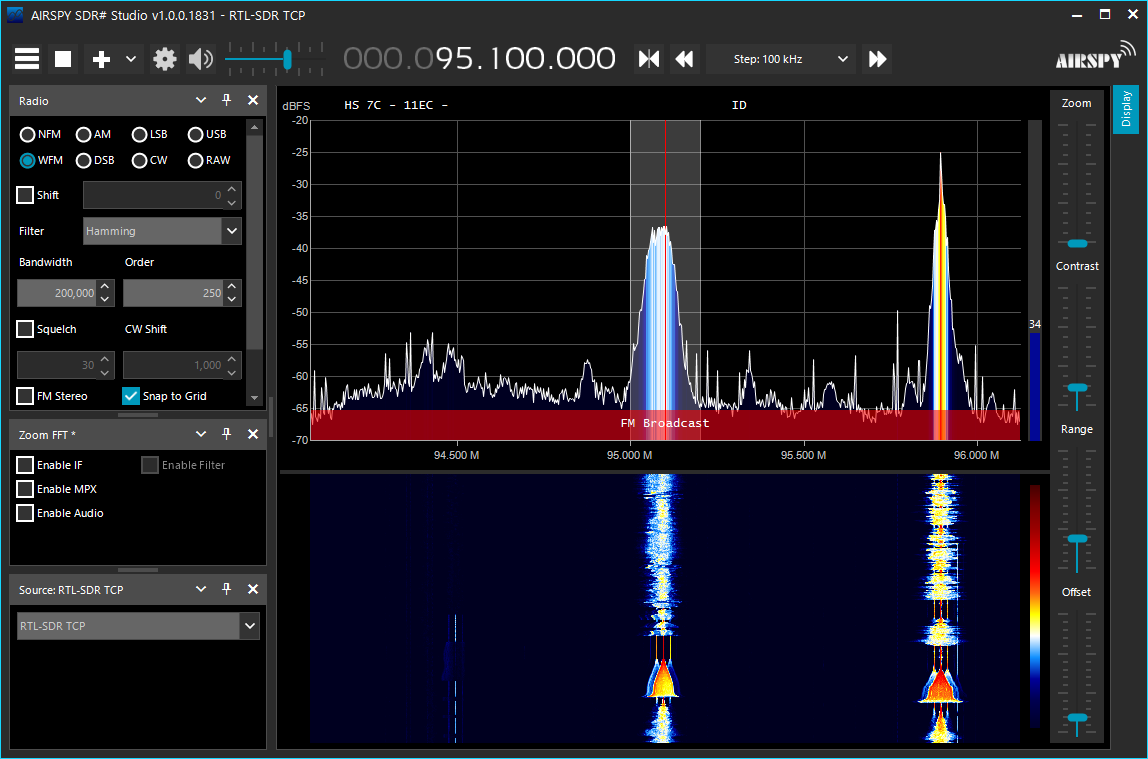

rtl-sdr rpi 와 윈도우 드라이버 차이?

공통조건

3.2 MSPS / RTL AGC ON



라즈베리는  arm / linux / tcp 전송

pc는 x86 / window / usb 전송



특이하게 대역폭이 차이가 난다.

sdr# 버그는 아닌것 같고.. 아무래도 libusb를 통해 설치된 드라이버가 윈도우용 버그가 있는지

3.2MSPS 하면 2.6(2.56MSPS) 정도로 설정되는 것 같다.

의도한 것과 다르게 설정 되는 듯?



rpi RF Gain 0dB

104MHz ~ 106.6MHz



rpi RF Gain  49.6 dB(최대)



pc RF Gain 0dB

103.7MHz ~ 106.9MHz



pc RF Gain 49.6dB

저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

wxtoimg linux  (0) 2021.12.26
multiple rtl-sdr 사용하기  (0) 2021.12.26
ISS(국제우주정거장) 궤도  (0) 2021.12.25
gnu radio  (0) 2021.12.23
NEO-6M GPS 안테나  (0) 2021.12.23
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 25. 19:39

ISS(국제우주정거장) 궤도

ISS 주파수 한번 들어보고 싶어서 찾아보는데

새벽 4시에 지나가긴 하네.. 1월 6일, 1월 8일 정도에 시도해볼까?



Satellite passes / Orbitron 3.71 / www.stoff.pl

Location      : Seoul (127.2239?E, 37.5789?N)
Time zone     : UTC +9:00
Search period : 2021-12-25 19:36:46 - 31 days
                2022-01-25 19:36:46
Conditions    : Maximum sun elevation = -5 deg
                Minimum sat elevation = 25 deg
                Illumination NOT required

Time                Satellite              Azm  Elv  Mag Range S.Azm S.Elv
--------------------------------------------------------------------------
2021-12-26 04:05:15 ISS                  209.1 25.1  ecl   879  88.5 -42.5
2021-12-26 04:06:58 ISS                  137.3 59.8  ecl   482  88.8 -42.1
2021-12-26 04:08:42 ISS                   64.8 25.1  ecl   884  89.1 -41.8

2021-12-27 03:18:30 ISS                  170.9 25.1  ecl   880  80.3 -51.8
2021-12-27 03:19:36 ISS                  133.4 31.7  ecl   743  80.5 -51.5
2021-12-27 03:20:43 ISS                   95.4 25.0  ecl   884  80.7 -51.3

2021-12-27 04:55:50 ISS                  310.5 25.1  ecl   885  95.8 -32.5
2021-12-27 04:56:25 ISS                  329.2 26.6  ecl   850  95.9 -32.4
2021-12-27 04:57:01 ISS                  348.5 25.0  ecl   887  96.0 -32.3

2021-12-28 04:07:23 ISS                  269.8 25.2  ecl   880  88.6 -42.2
2021-12-28 04:08:52 ISS                  325.0 41.4  ecl   614  88.8 -41.9
2021-12-28 04:10:22 ISS                   20.4 25.0  ecl   887  89.1 -41.6

2021-12-29 03:19:35 ISS                  239.7 25.1  ecl   880  80.2 -51.7
2021-12-29 03:21:22 ISS                  320.0 73.2  ecl   438  80.5 -51.3
2021-12-29 03:23:10 ISS                   42.1 25.1  ecl   884  80.9 -51.0

2021-12-30 02:32:13 ISS                  209.5 25.2  ecl   877  69.0 -60.8
2021-12-30 02:33:56 ISS                  137.0 60.3  ecl   479  69.5 -60.5
2021-12-30 02:35:40 ISS                   64.4 25.1  ecl   883  69.9 -60.1

2021-12-31 01:45:26 ISS                  171.6 25.0  ecl   879  51.8 -68.9
2021-12-31 01:46:33 ISS                  133.4 32.0  ecl   738  52.3 -68.7
2021-12-31 01:47:40 ISS                   95.2 25.1  ecl   880  52.8 -68.6

2021-12-31 03:22:49 ISS                  311.7 25.1  ecl   884  80.4 -51.2
2021-12-31 03:23:22 ISS                  329.3 26.4  ecl   853  80.5 -51.1
2021-12-31 03:23:56 ISS                  347.5 25.0  ecl   886  80.7 -51.0

2022-01-01 02:34:19 ISS                  270.1 25.0  ecl   882  69.1 -60.5
2022-01-01 02:35:48 ISS                  325.0 41.1  ecl   617  69.5 -60.2
2022-01-01 02:37:17 ISS                   19.9 25.1  ecl   883  69.9 -59.9

2022-01-02 01:46:31 ISS                  240.1 25.2  ecl   876  51.6 -68.8
2022-01-02 01:48:17 ISS                  319.5 72.6  ecl   439  52.4 -68.5
2022-01-02 01:50:05 ISS                   41.8 25.1  ecl   883  53.2 -68.2

2022-01-03 00:59:07 ISS                  210.0 25.1  ecl   877  20.9 -74.4
2022-01-03 01:00:50 ISS                  137.6 60.9  ecl   476  22.3 -74.3
2022-01-03 01:02:34 ISS                   64.1 25.2  ecl   880  23.7 -74.2

2022-01-04 00:12:19 ISS                  172.1 25.1  ecl   877 339.6 -74.4
2022-01-04 00:13:27 ISS                  133.0 32.2  ecl   734 340.5 -74.5
2022-01-04 00:14:35 ISS                   94.3 25.0  ecl   882 341.5 -74.5

2022-01-04 01:49:44 ISS                  312.5 25.0  ecl   884  52.3 -68.3
2022-01-04 01:50:16 ISS                  329.6 26.2  ecl   856  52.5 -68.2
2022-01-04 01:50:47 ISS                  346.2 25.1  ecl   884  52.7 -68.1

2022-01-05 01:01:12 ISS                  270.5 25.0  ecl   882  21.6 -74.2
2022-01-05 01:02:41 ISS                  325.4 40.8  ecl   619  22.8 -74.0
2022-01-05 01:04:09 ISS                   19.5 25.1  ecl   882  24.0 -73.9

2022-01-06 00:13:22 ISS                  240.4 25.0  ecl   880 340.0 -74.2
2022-01-06 00:15:09 ISS                  320.5 72.1  ecl   440 341.4 -74.3
2022-01-06 00:16:56 ISS                   41.5 25.2  ecl   879 342.9 -74.4

2022-01-06 06:44:13 ISS                  323.4 25.1  0.0   886 109.2 -12.1
2022-01-06 06:45:58 ISS                   37.4 62.6 -1.3   472 109.5 -11.8
2022-01-06 06:47:44 ISS                  112.8 25.0  0.2   887 109.7 -11.5

2022-01-06 23:25:58 ISS                  210.3 25.2  ecl   875 309.7 -68.5
2022-01-06 23:27:41 ISS                  137.3 61.3  ecl   474 310.5 -68.8
2022-01-06 23:29:25 ISS                   63.9 25.1  ecl   880 311.4 -69.0

2022-01-07 05:57:05 ISS                  346.2 25.2  ecl   885 102.6 -21.1
2022-01-07 05:58:26 ISS                   34.2 36.5 -0.7   675 102.8 -20.8
2022-01-07 05:59:47 ISS                   81.9 25.0  0.0   888 103.0 -20.6

2022-01-07 22:39:08 ISS                  172.7 25.1  ecl   878 292.6 -60.4
2022-01-07 22:40:16 ISS                  133.7 32.4  ecl   730 292.9 -60.6
2022-01-07 22:41:25 ISS                   94.2 25.1  ecl   880 293.2 -60.8

2022-01-08 00:16:36 ISS                  313.7 25.1  ecl   883 342.1 -74.1
2022-01-08 00:17:06 ISS                  329.7 26.1  ecl   858 342.5 -74.1
2022-01-08 00:17:36 ISS                  345.7 25.0  ecl   885 343.0 -74.2

2022-01-08 06:46:19 ISS                  274.8 25.0 -0.1   887 109.2 -11.7
2022-01-08 06:47:42 ISS                  225.5 37.3 -0.6   662 109.4 -11.5
2022-01-08 06:49:04 ISS                  176.8 25.0  0.1   885 109.6 -11.2

2022-01-08 23:28:02 ISS                  271.0 25.1  ecl   879 310.8 -68.5
2022-01-08 23:29:30 ISS                  325.4 40.6  ecl   621 311.5 -68.7
2022-01-08 23:30:58 ISS                   19.4 25.1  ecl   883 312.2 -68.9

2022-01-09 05:58:28 ISS                  301.6 25.0  ecl   888 102.5 -20.8
2022-01-09 06:00:16 ISS                  221.3 71.3  ecl   444 102.7 -20.5
2022-01-09 06:02:03 ISS                  142.5 25.1  0.0   884 103.0 -20.2

2022-01-09 22:40:11 ISS                  240.7 25.2  ecl   876 293.0 -60.2
2022-01-09 22:41:57 ISS                  320.0 71.7  ecl   441 293.6 -60.6
2022-01-09 22:43:44 ISS                   41.3 25.2  ecl   878 294.1 -60.9

2022-01-10 05:11:01 ISS                  323.3 25.2  ecl   883  95.8 -30.1
2022-01-10 05:12:46 ISS                   37.9 62.9  ecl   470  96.0 -29.8
2022-01-10 05:14:31 ISS                  112.9 25.2  ecl   882  96.2 -29.4

2022-01-10 21:52:45 ISS                  210.5 25.2  ecl   876 281.8 -51.1
2022-01-10 21:54:28 ISS                  137.9 61.6  ecl   472 282.1 -51.5
2022-01-10 21:56:12 ISS                   63.7 25.2  ecl   878 282.5 -51.8

2022-01-11 04:23:51 ISS                  345.8 25.0  ecl   887  88.6 -39.5
2022-01-11 04:25:13 ISS                   34.3 36.6  ecl   673  88.8 -39.2
2022-01-11 04:26:34 ISS                   82.1 25.0  ecl   886  89.0 -38.9

2022-01-11 21:05:54 ISS                  173.0 25.1  ecl   878 273.4 -41.8
2022-01-11 21:07:03 ISS                  133.3 32.5  ecl   728 273.6 -42.0
2022-01-11 21:08:12 ISS                   93.8 25.1  ecl   880 273.8 -42.2

2022-01-12 05:13:06 ISS                  274.3 25.1  ecl   883  95.6 -29.7
2022-01-12 05:14:28 ISS                  225.4 37.1  ecl   664  95.8 -29.4
2022-01-12 05:15:49 ISS                  177.3 25.1  ecl   882  96.0 -29.2

2022-01-12 21:54:48 ISS                  271.3 25.2  ecl   878 282.5 -51.2
2022-01-12 21:56:15 ISS                  324.9 40.4  ecl   623 282.8 -51.5
2022-01-12 21:57:43 ISS                   19.1 25.1  ecl   881 283.1 -51.8

2022-01-13 04:25:14 ISS                  301.4 25.2  ecl   882  88.3 -39.2
2022-01-13 04:27:01 ISS                  221.7 70.9  ecl   444  88.6 -38.8
2022-01-13 04:28:48 ISS                  142.7 25.0  ecl   883  88.9 -38.5

2022-01-13 21:06:55 ISS                  240.9 25.0  ecl   880 273.9 -41.6
2022-01-13 21:08:42 ISS                  321.0 71.4  ecl   441 274.2 -42.0
2022-01-13 21:10:29 ISS                   41.2 25.1  ecl   881 274.5 -42.3

2022-01-14 03:37:45 ISS                  323.1 25.1  ecl   884  79.9 -48.5
2022-01-14 03:39:30 ISS                   37.3 63.1  ecl   469  80.2 -48.2
2022-01-14 03:41:15 ISS                  113.0 25.2  ecl   879  80.5 -47.8

2022-01-14 20:19:28 ISS                  210.8 25.0  ecl   880 266.7 -32.1
2022-01-14 20:21:12 ISS                  137.5 61.9  ecl   471 267.0 -32.4
2022-01-14 20:22:56 ISS                   63.6 25.2  ecl   879 267.2 -32.8

2022-01-15 02:50:35 ISS                  345.9 25.1  ecl   884  69.0 -57.5
2022-01-15 02:51:56 ISS                   33.9 36.6  ecl   671  69.4 -57.2
2022-01-15 02:53:17 ISS                   82.1 25.1  ecl   883  69.7 -57.0

2022-01-15 19:32:36 ISS                  173.5 25.0  ecl   880 260.2 -22.7
2022-01-15 19:33:46 ISS                  133.2 32.6  ecl   726 260.4 -22.9
2022-01-15 19:34:55 ISS                   93.7 25.1  ecl   879 260.5 -23.2

2022-01-16 03:39:49 ISS                  274.0 25.1  ecl   882  79.7 -48.0
2022-01-16 03:41:10 ISS                  225.8 36.9  ecl   665  79.9 -47.8
2022-01-16 03:42:31 ISS                  177.5 25.1  ecl   881  80.2 -47.5

2022-01-16 20:21:30 ISS                  271.4 25.2  ecl   879 267.3 -32.2
2022-01-16 20:22:57 ISS                  324.9 40.3  ecl   624 267.5 -32.4
2022-01-16 20:24:25 ISS                   19.0 25.1  ecl   882 267.7 -32.7

2022-01-17 02:51:56 ISS                  301.2 25.2  ecl   880  68.7 -57.1
2022-01-17 02:53:42 ISS                  223.5 70.7  ecl   444  69.1 -56.8
2022-01-17 02:55:29 ISS                  142.9 25.1  ecl   879  69.6 -56.5

2022-01-17 19:33:36 ISS                  241.0 25.0  0.0   881 260.6 -22.6
2022-01-17 19:35:23 ISS                  320.7 71.2  ecl   442 260.9 -22.9
2022-01-17 19:37:10 ISS                   41.1 25.1  ecl   880 261.1 -23.3

2022-01-18 02:04:26 ISS                  323.1 25.1  ecl   883  52.6 -65.3
2022-01-18 02:06:11 ISS                   37.8 63.2  ecl   468  53.3 -65.0
2022-01-18 02:07:56 ISS                  113.2 25.1  ecl   880  54.0 -64.7

2022-01-18 18:46:09 ISS                  210.8 25.2  0.1   875 254.1 -13.2
2022-01-18 18:47:52 ISS                  137.9 62.0 -1.4   471 254.4 -13.5
2022-01-18 18:49:37 ISS                   63.4 25.0  ecl   883 254.6 -13.9

2022-01-19 01:17:15 ISS                  345.8 25.1  ecl   883  26.8 -71.2
2022-01-19 01:18:36 ISS                   34.0 36.6  ecl   670  27.7 -71.1
2022-01-19 01:19:57 ISS                   82.2 25.1  ecl   882  28.6 -71.0

2022-01-20 02:06:28 ISS                  274.0 25.1  ecl   882  52.5 -64.8
2022-01-20 02:07:49 ISS                  225.8 36.8  ecl   665  53.0 -64.5
2022-01-20 02:09:10 ISS                  177.6 25.0  ecl   881  53.6 -64.3

2022-01-20 18:48:08 ISS                  271.3 25.1  0.1   881 254.7 -13.2
2022-01-20 18:49:36 ISS                  325.4 40.3 -0.7   624 254.9 -13.5
2022-01-20 18:51:03 ISS                   18.8 25.2 -0.1   880 255.1 -13.8

2022-01-21 01:18:34 ISS                  301.2 25.1  ecl   881  26.8 -70.7
2022-01-21 01:20:21 ISS                  221.0 70.5  ecl   444  27.9 -70.6
2022-01-21 01:22:07 ISS                  143.0 25.1  ecl   879  29.1 -70.4

2022-01-22 00:31:03 ISS                  323.0 25.0  ecl   884 351.3 -72.1
2022-01-22 00:32:48 ISS                   37.2 63.2  ecl   467 352.6 -72.1
2022-01-22 00:34:33 ISS                  113.2 25.2  ecl   878 353.9 -72.1

2022-01-22 23:43:51 ISS                  345.7 25.0  ecl   884 320.5 -67.9
2022-01-22 23:45:12 ISS                   33.6 36.6  ecl   669 321.2 -68.1
2022-01-22 23:46:33 ISS                   82.0 25.1  ecl   879 321.9 -68.2

2022-01-24 00:33:04 ISS                  273.8 25.1  ecl   880 352.6 -71.6
2022-01-24 00:34:24 ISS                  226.2 36.8  ecl   665 353.5 -71.7
2022-01-24 00:35:45 ISS                  177.8 25.1  ecl   879 354.6 -71.7

2022-01-24 23:45:09 ISS                  301.2 25.2  ecl   878 321.6 -67.6
2022-01-24 23:46:55 ISS                  222.8 70.5  ecl   443 322.5 -67.8
2022-01-24 23:48:41 ISS                  143.0 25.2  ecl   875 323.5 -68.0



저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

multiple rtl-sdr 사용하기  (0) 2021.12.26
rtl-sdr rpi 와 윈도우 드라이버 차이?  (0) 2021.12.25
gnu radio  (0) 2021.12.23
NEO-6M GPS 안테나  (0) 2021.12.23
rtl sdr gps gnss-sdr 실패  (0) 2021.12.22
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 23. 14:54

gnu radio





[링크 : https://blog.naver.com/lastime1650/222290483592]

[링크 : https://hook.tistory.com/entry/HackRF-One과-GNU-Radio로-FM-라디오-방송-듣기]



[링크 : http://blogspot.tenettech.net/2019/09/26/video-streaming-using-gnu-radio-and-gstreamer/]

[링크 : http://wiki.oz9aec.net/index.php/Simple_DVB_with_Gstreamer_and_GNU_Radio]

저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

rtl-sdr rpi 와 윈도우 드라이버 차이?  (0) 2021.12.25
ISS(국제우주정거장) 궤도  (0) 2021.12.25
NEO-6M GPS 안테나  (0) 2021.12.23
rtl sdr gps gnss-sdr 실패  (0) 2021.12.22
sdr gnss  (0) 2021.12.21
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 23. 10:39

NEO-6M GPS 안테나

집에 굴러 다니는 GPS 가져와서 오랫만에 켜보는데



뒷면이 왜 깡통처리냐. 뜯긴 귀찮아! 싶어서



안을 살며시 보니 먼가 IC가 보인다.

그리고 IPEX 커넥터를 DC로 재보니 3.4V

얘도 안테나 에 LNA 내장이고 coax 케이블을 통해 bias tee가 공급되는 구조인 듯..



+

일하기 싫어 분해해보니



AT2659S  ?

XC386_V1 으로 검색하니 나오는게 없다.



AT2659S 해당 칩이 먼진 모르겠지만

연관되어 검색되는게 MAX2659 GPS/GNSS Low-Noise Amplifier



[링크 : https://datasheets.maximintegrated.com/en/ds/MAX2659.pdf]



+

11번이 안테나  핀이고

8번을 통해 안테나로 다시 이어지는데 잘보니 8,9번 핀이 패턴으로 이어져있는 것 같고

9번핀은 VCC_RF로 전원을 공급해 주는 듯(3.3V)

[링크 : https://www.u-blox.com/sites/default/files/products/documents/NEO-6_DataSheet_(GPS.G6-HW-09005).pdf]

저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

ISS(국제우주정거장) 궤도  (0) 2021.12.25
gnu radio  (0) 2021.12.23
rtl sdr gps gnss-sdr 실패  (0) 2021.12.22
sdr gnss  (0) 2021.12.21
sdr noaa 준비  (0) 2021.12.21
Posted by 구차니
프로그램 사용/rtl-sdr2021. 12. 22. 11:19

rtl sdr gps gnss-sdr 실패



제대로 잡히면 아래와 같이 좌표, 고도, 속도가 나오는 듯?

First position fix at 2020-Jun-07 21:28:30.100000 UTC is Lat = 33.4932 [deg], Long = -111.901 [deg], Height= 335.778 [m]
Position at 2020-Jun-07 21:28:30.500000 UTC using 4 observations is Lat = 33.492972657 [deg], Long = -111.901343224 [deg], Height = 323.726 [m]
Velocity: East: 0.019 [m/s], North: -0.009 [m/s], Up = -0.015 [m/s]

[링크 : https://github.com/gnss-sdr/gnss-sdr/issues/295]



리눅스에서 gui로 볼 순 있는데 qt랑 온갖것을 설치하고 빌드해야 하니 조금 귀찮네

[링크 : https://github.com/acebrianjuan/gnss-sdr-monitor]



+

GPS 안테나를 찾아보는데 거의 3~5V 전원 공급 이야기가 있어서 보니

RTL-SDR.COM v3의 경우 RF로 4.5V의 전원을 공급해서 외부 LNA를 작동시킬수 있는

USB bias tee 라는 것이 존재한다.

[링크 : https://www.rtl-sdr.com/rtl-sdr-blog-v-3-dongles-user-guide/]

[링크 : https://www.rtl-sdr.com/signalseverywhere-sdr-bias-tees-and-enabling-the-v3-bias-tee/]

[링크 : https://www.onesdr.com/2020/02/07/software-defined-radios-and-bias-tees/]



[링크 : https://www.rtl-sdr.com/receiving-gps-with-an-rtl-sdr-dongle-and-gps-antenna/]

[링크 : https://www.rtl-sdr.com/rtl-sdr-blog-v-3-dongles-user-guide/]

[링크 : https://electro.pizza/2019/01/biast-adsb/]







혹시나 해서 내가 가진 것에 -T 옵션을 주고 해보았으나 UV쪽 포트에 전압이 0V로 뜬다.

RTL-SDR.com v3 를 사야하나...

$ rtl_tcp --help
rtl_tcp: invalid option -- '-'
rtl_tcp, an I/Q spectrum server for RTL2832 based DVB-T receivers

Usage: [-a listen address]
[-p listen port (default: 1234)]
[-f frequency to tune to [Hz]]
[-g gain (default: 0 for auto)]
[-s samplerate in Hz (default: 2048000 Hz)]
[-b number of buffers (default: 15, set by library)]
[-n max number of linked list buffers to keep (default: 500)]
[-d device index (default: 0)]
[-P ppm_error (default: 0)]
[-T enable bias-T on GPIO PIN 0 (works for rtl-sdr.com v3 dongles)]
저작자표시

'프로그램 사용 > rtl-sdr' 카테고리의 다른 글

gnu radio  (0) 2021.12.23
NEO-6M GPS 안테나  (0) 2021.12.23
sdr gnss  (0) 2021.12.21
sdr noaa 준비  (0) 2021.12.21
RTL-SDR NOAA 위성 수신하기 2차 시도도 반쪽 성공  (2) 2021.12.19
Posted by 구차니

티스토리툴바
