노트북에 키패드도 없고 이래저래 팬/로테이트가 힘들어서 설정을 찾다보니 아래 내용을 발견!

그냥 touchpad로 입력 받으면 터치패드로 작동하게 하면 안되는 거였냐!?

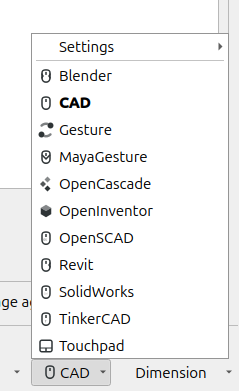

Preferences에 Display - Navigation - 3D Navigation에서 Touchpad로 설정하면 된다.

파트를 옮기기 위해서는 part가 아니라 draft로 가서 이동 아이콘 눌러 이동시키면 된다.

[링크 : https://youtu.be/0qRj4jqmddM?si=wQJARQSdc8Z86yIa]

freecad 관련 동영상을 보다보면 거의 sketcher에서 평면을 그리고 pad 해서 3차원 객체를 생성하는데

그게 아니라 처음부터 CSG 방식으로 접근하려면 Part Design으로 가서 하면된다.

그나저나 생각한대로 위치 옮기는게 쉽지 않네..

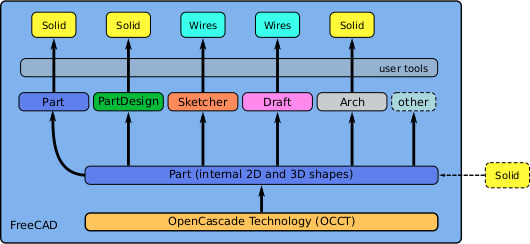

[링크 : https://wiki.freecad.org/Part_Workbench]

[링크 : https://wiki.freecad.org/Part_Workbench/ko]

3d 캐드를 할 때 보면 도형을 겹치게 해서

두개를 합치거나,

A에서 B를 빼거나

A와 B의 공통 부분만 추출한다거나 하는 식으로 모델링을 하는데

그 기법이 CSG 라고 한다.

[링크 : https://wiki.freecad.org/Constructive_solid_geometry/ko]

하도 오래되서 사용법이나 아이콘이 달라진 듯 -_ㅠ

만들어 보고 싶은 부품은 아래의 치수인데

[링크 : https://docs.elephantrobotics.com/docs/gitbook-en/2-serialproduct/2.1-280/2.1.2.1%20Introduction%20of%20product%20parameters.html]

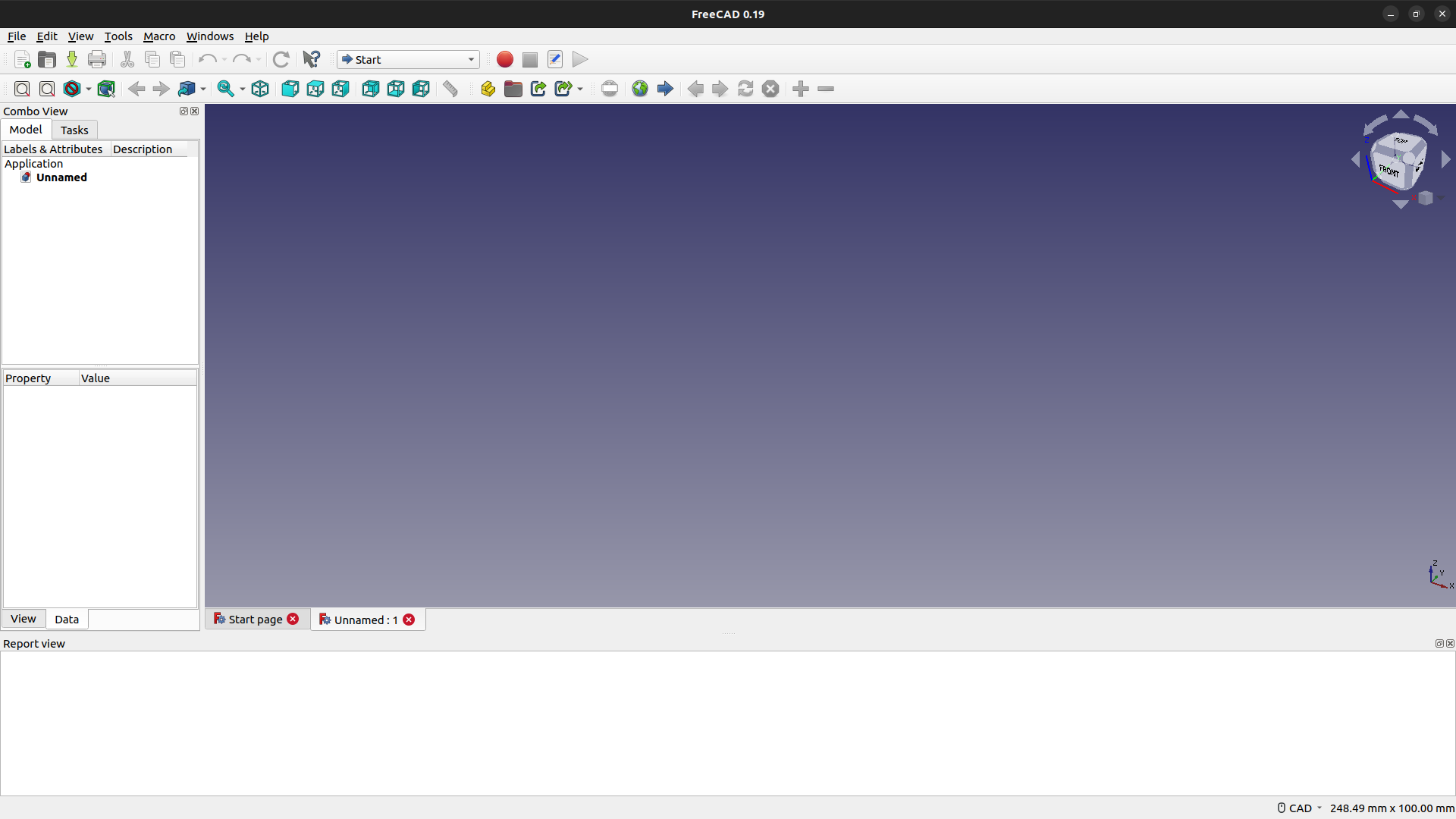

Step 1. FreeCAD 실행(0.19 버전)

Step 2. Create New

Combo view에 Model이 unnamed로 생성된다.

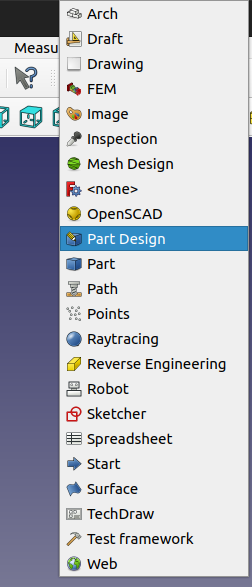

Step 3. Part Design

상당 툴바의 워크벤치가 Start로 되어있는데 그걸 Part Design으로 변경한다.

Step 4. Combo view - Tasks - Create Body

Step 5. Create Sketch

Step 6. Select feature

가장 만만(?) 한게 상면도니까 XY_Plane으로 할까?

그럼 이렇게 TOP 이라고 나온다.(우측 상단)

Step 7. combo view - edit controls

show grid 해서 grid snap 하면 좀더 편할 거  같으니 셋팅!

개인적으로는 2mm / show grid / grid snap 으로 설정

Step 8. 원 그리기

툴바에서 원 처럼 생긴걸 클릭

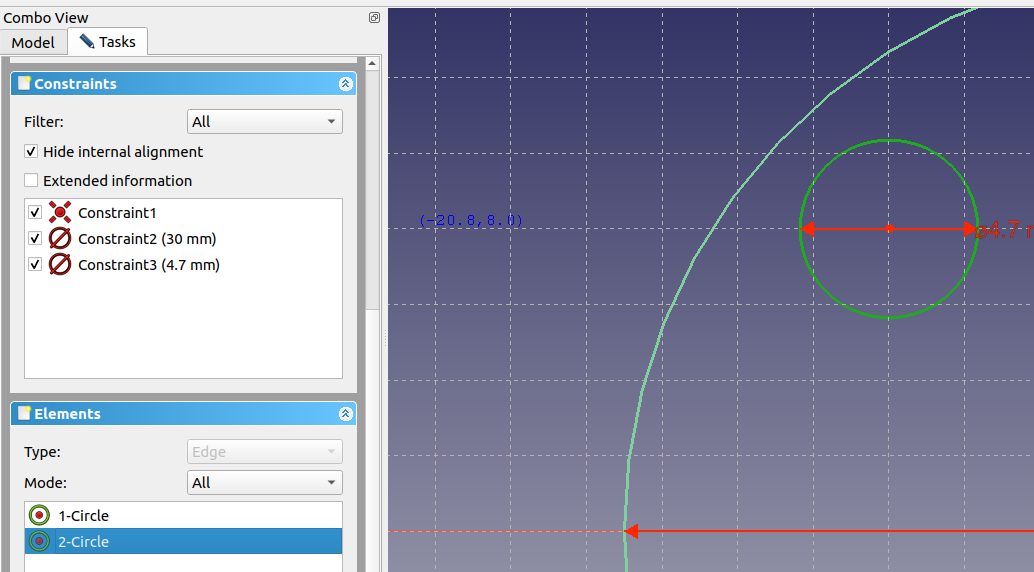

Step 9. constrain 지정

원을 클릭해서 녹색으로 선택되게 하고(혹은 좌측의 Elements 에서 선택)

툴바에서 클릭 해서 반지름을 지정해본다.

혹은 Element 에서 우클릭으로 골라본다.

반지름 보다는 지름으로 나와있으니 지름으로 일단 지정해서 30 입력!

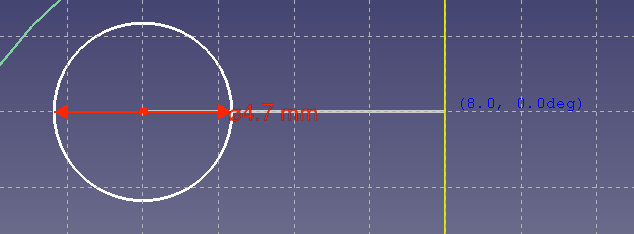

Step 10. 안에 원 그리기

원 아이콘 누르고 8mm 간격으로 있다고 하니 2mm grid 에서 중앙에서 왼쪽으로 4칸, 위로 4칸 해서 적당히 원을 그리고

contrant를 지정해서 4.7로 해본다.

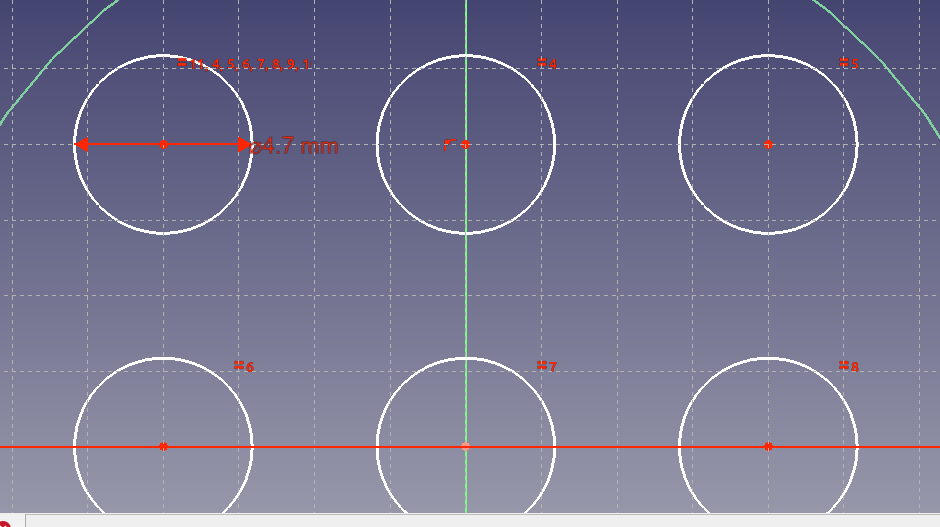

Step 11. 배열로 복제

새로 그린 2-Circle을 선택하고

우측에서 두번때 먼가 희한한(?) 아이콘을 눌러준다.

3*3 으로 있어야 하니 col, row에 3을 넣어주고 가로 세로 동일한 간격이니 체크 그리고 ok

우측으로 8mm 하도록 4개 칸 옆에 snap으로 붙여주고 클릭하면

clone을 체크하니 먼가 다르게 나오긴한다.

Elements 에서는  어짜피 똑같은 n-Circle로 나와서 무슨 차이인진...

Step 12.

스케치에서 완전히 벗어 나기 위해서는 ESC를 누르거나

combo view - model - sketch 우클릭해서 Finish editing을 해주면된다.

툴바에서 아이콘이 있다는게 그건 못 찾겠네.. 신버전 되면서 바뀐건가?

편집에서 벗어나면 XY plane에서도, grid에서도 벗어난다.

Step 13. Sketch tools - Pad

입체로 나오긴 한데.. 연탄을 바란건 아니고.. 저 구멍으로 위로 나오면 좋겠는데.. 일단은 실패 ㅠㅠ

좀더 봐야 알겠네.. 크흡..

[링크 : https://www.youtube.com/watch?app=desktop&v=iy9amRGcCCA]

참고한 유튜브.. 11년전..

[링크 : https://www.youtube.com/watch?v=Sg_9PAmWNDg]

회사에는 22.04

집에서는 24.04를 사용중인데

freecad 설치해보려고 하니 그런 패키지 없다고 떠서 검색해보니

flatpak 이라는걸 통해서 설치하라고 한다.

걍 22.04를 쓸까.. -_-

22.04 에서는 아래처럼 freecad가 잘 검색된다.

[링크 : https://www.linuxmadesimple.info/2024/07/how-to-install-freecad-on-ubuntu-2404.html#google_vignette]

freecad 에서 도면을 그리려면 먼가 어렵다?

상단의 툴바에서 누르던가 아니면

보기 - 워크벤치 - Draft 혹은 Part Design을 누르면 되는 것 같은데

Draft를 누르면 아래와 같이 격자종이가 나오고

part Design을 누르면 그냥 빈화면만 나온다.

[링크 : https://commox111.tistory.com/65]

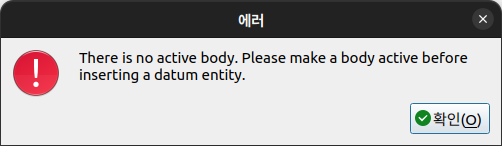

part design 에서 점이나 선을 그리려면 활성바디가 없다고 에러가 나는데

좌측에 생성 : 바디(body) 누르면 어떻게 시작은 가능한 듯.

[링크 : https://www.youtube.com/watch?v=x53Jbr16ekI]

아무튼 draft 에서 대충대충 선을 그리고

modification - array tools - circular array로 대충 베어링은 그려볼 수 있을 듯.

ordoid 케이스 보려고 하다 보니

stp 확장자 지원하는 녀석중에 freecad가 있어서 좀 살펴 봐야 할 듯...

예전에 autocad 생각하고 만져본적은 있는데

autocad라기 보다는.. solidworks나 UGNX 같은 그런 류라 조작이 다르다.

아무튼 이거 할 줄 알면... stp -> gcode 해서 3d 프린트 맡겨 볼 수 있으려나...
