freecad 사용법 다시..

하도 오래되서 사용법이나 아이콘이 달라진 듯 -_ㅠ

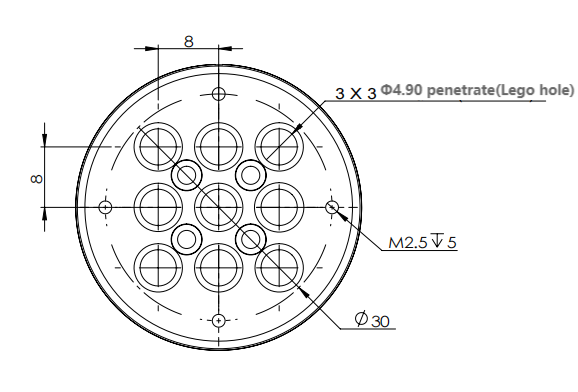

만들어 보고 싶은 부품은 아래의 치수인데

[링크 : https://docs.elephantrobotics.com/docs/gitbook-en/2-serialproduct/2.1-280/2.1.2.1%20Introduction%20of%20product%20parameters.html]

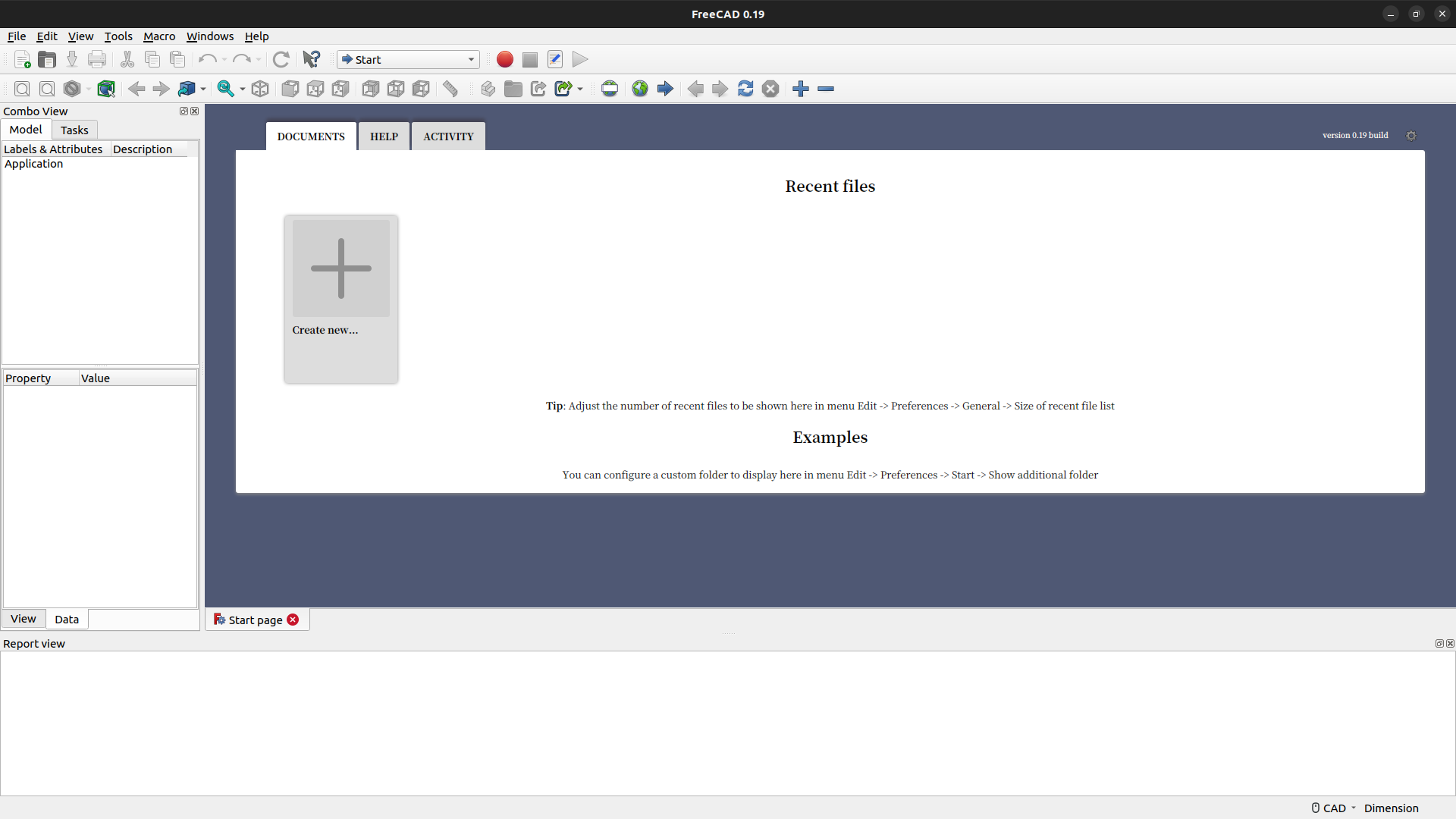

Step 1. FreeCAD 실행(0.19 버전)

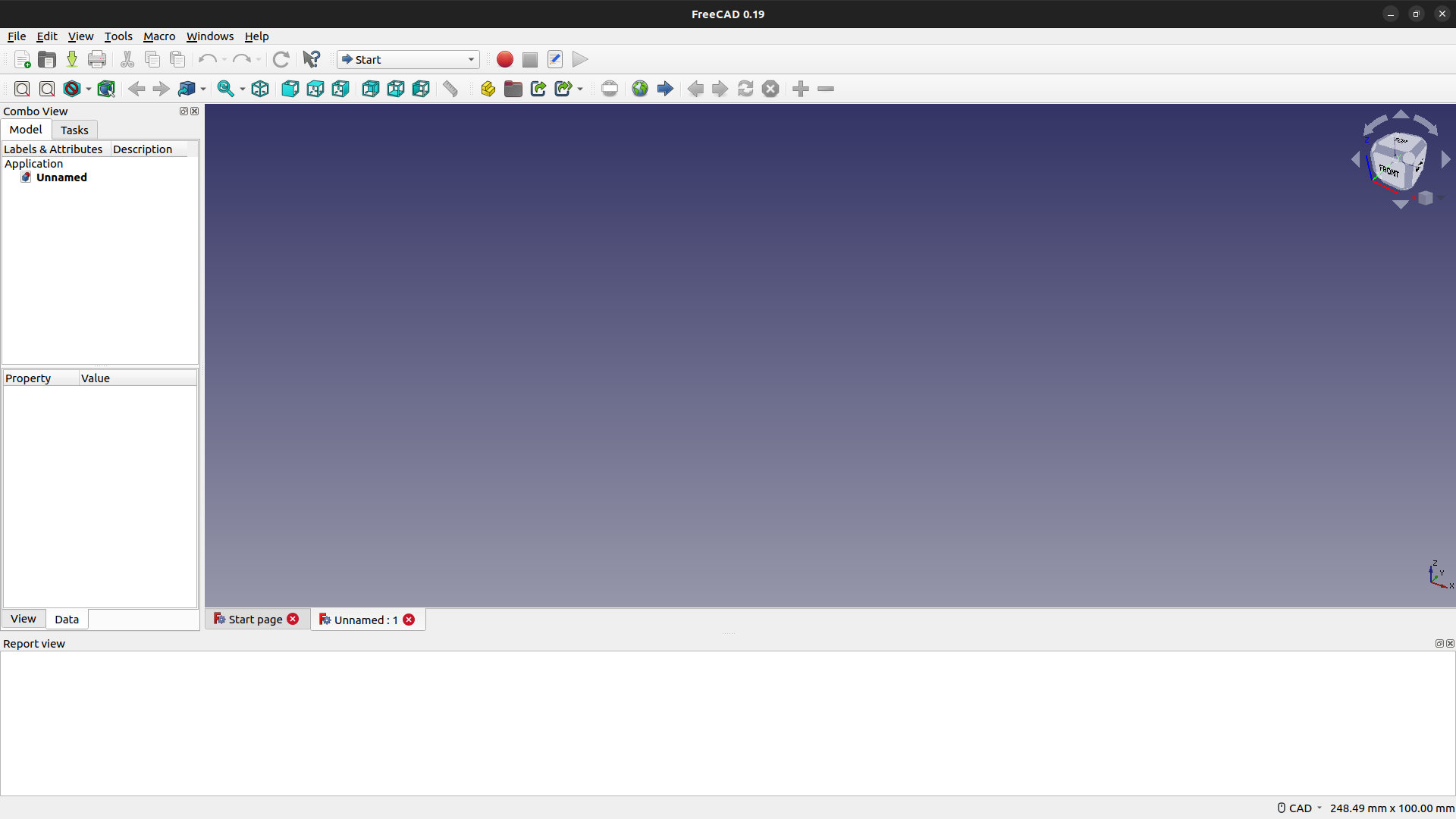

Step 2. Create New

Combo view에 Model이 unnamed로 생성된다.



Step 3. Part Design

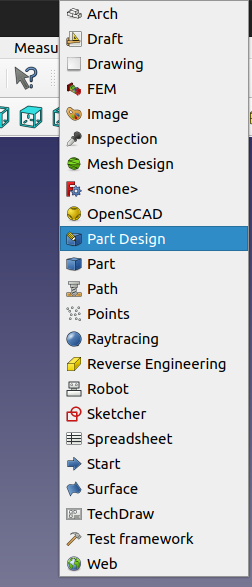

상당 툴바의 워크벤치가 Start로 되어있는데 그걸 Part Design으로 변경한다.



Step 4. Combo view - Tasks - Create Body



Step 5. Create Sketch

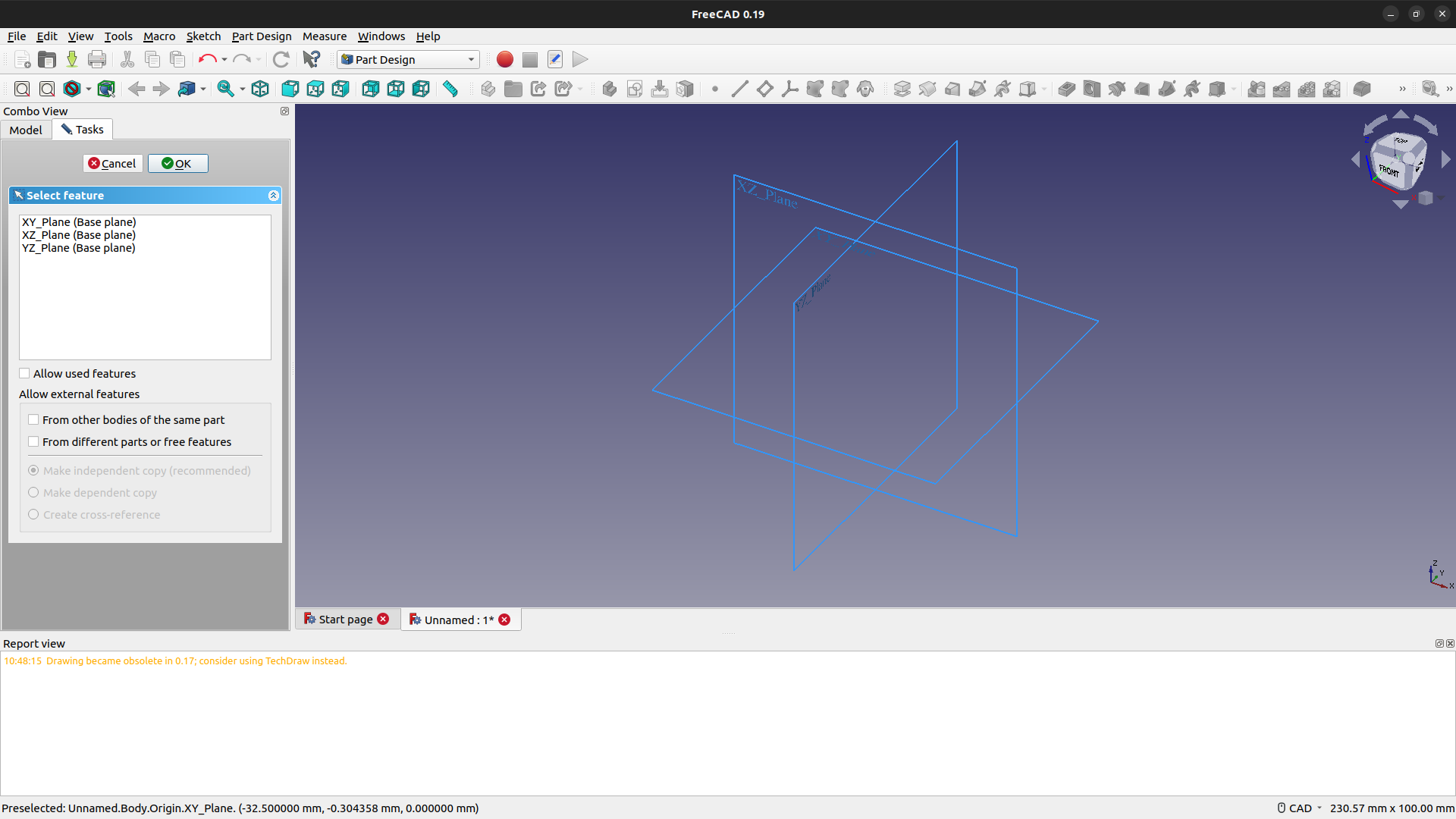

Step 6. Select feature

가장 만만(?) 한게 상면도니까 XY_Plane으로 할까?



그럼 이렇게 TOP 이라고 나온다.(우측 상단)

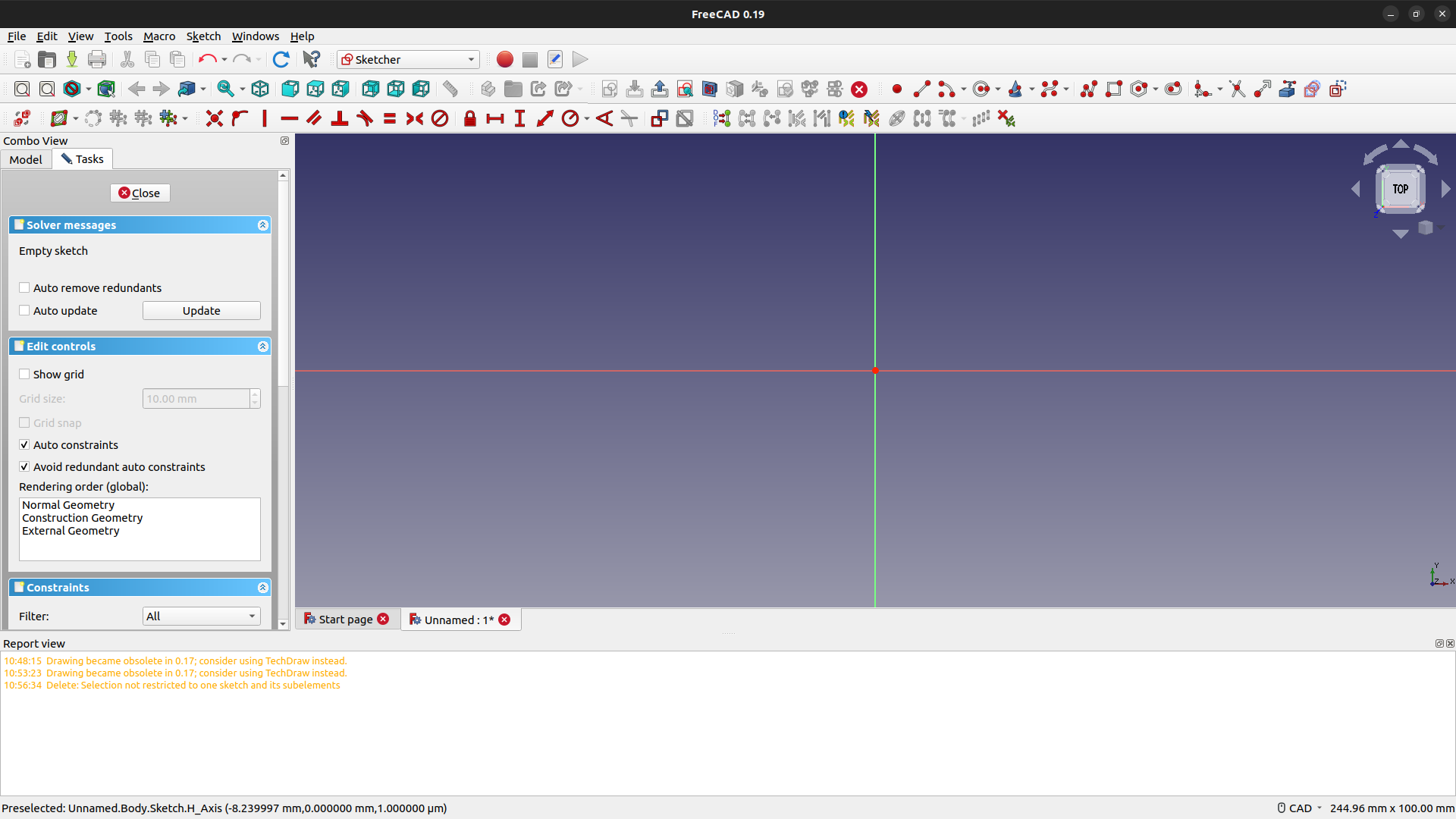

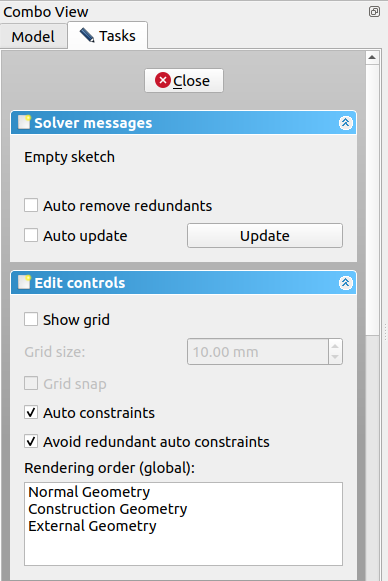

Step 7. combo view - edit controls

show grid 해서 grid snap 하면 좀더 편할 거  같으니 셋팅!

개인적으로는 2mm / show grid / grid snap 으로 설정

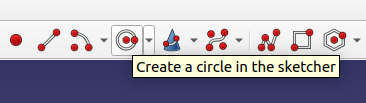

Step 8. 원 그리기

툴바에서 원 처럼 생긴걸 클릭

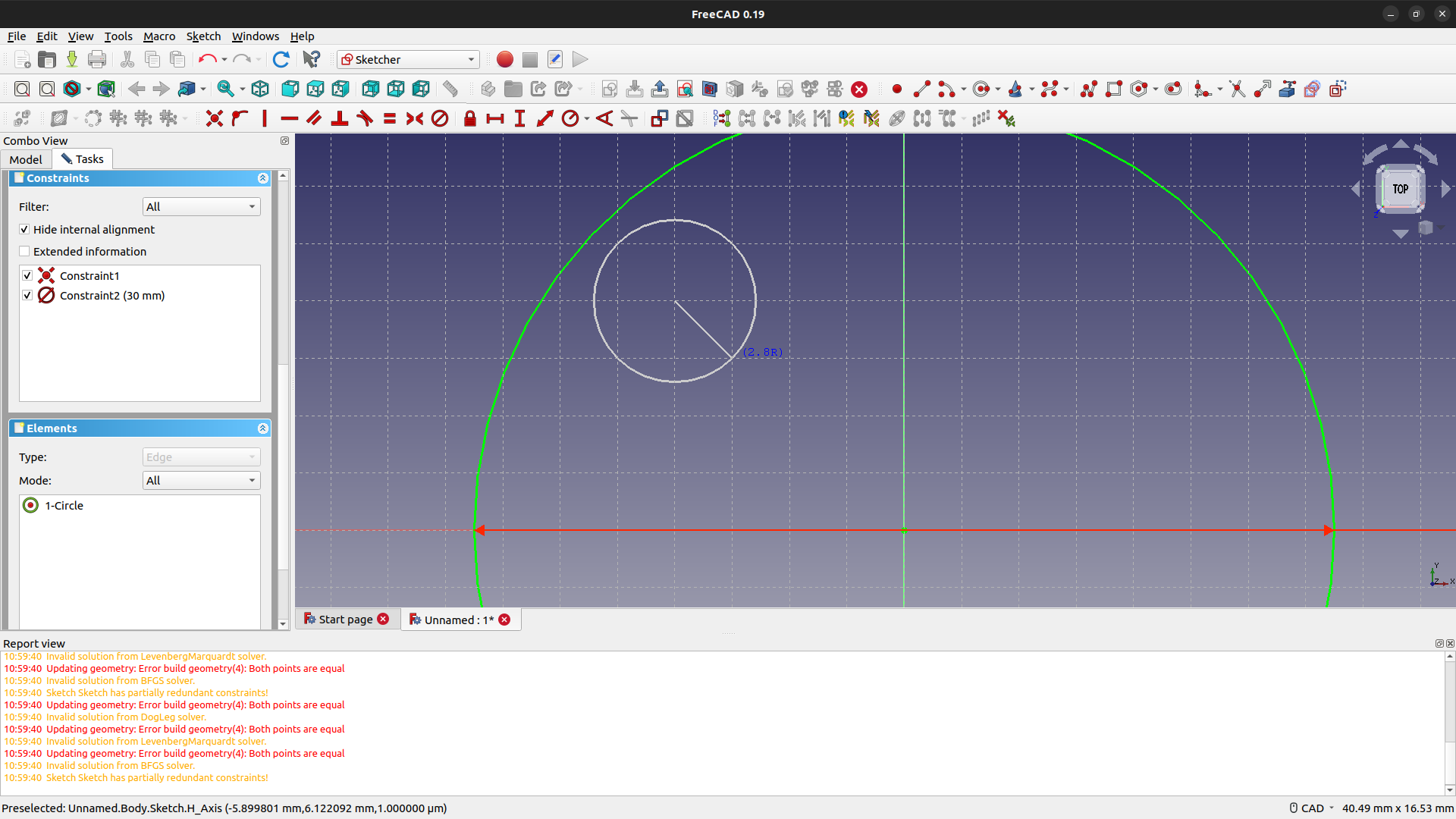

Step 9. constrain 지정

원을 클릭해서 녹색으로 선택되게 하고(혹은 좌측의 Elements 에서 선택)

툴바에서 클릭 해서 반지름을 지정해본다.

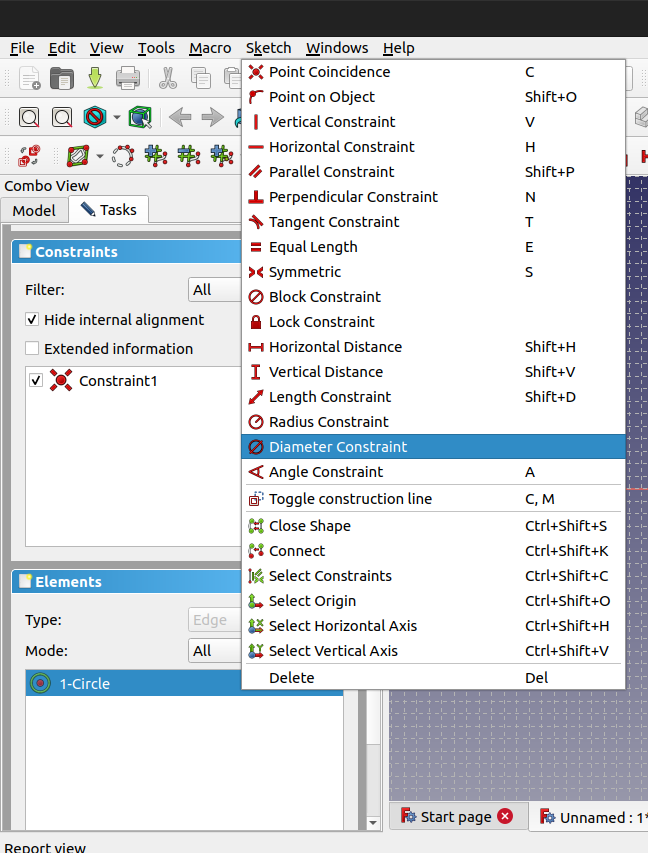

혹은 Element 에서 우클릭으로 골라본다.

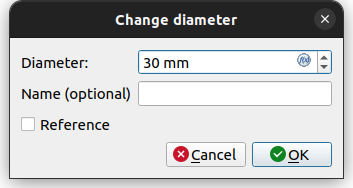

반지름 보다는 지름으로 나와있으니 지름으로 일단 지정해서 30 입력!

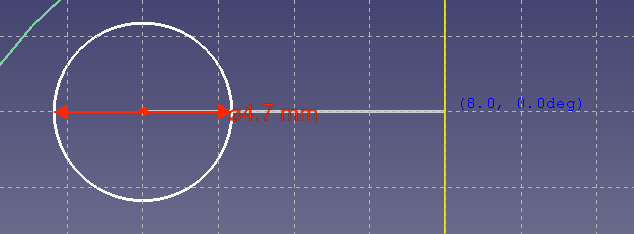

Step 10. 안에 원 그리기

원 아이콘 누르고 8mm 간격으로 있다고 하니 2mm grid 에서 중앙에서 왼쪽으로 4칸, 위로 4칸 해서 적당히 원을 그리고

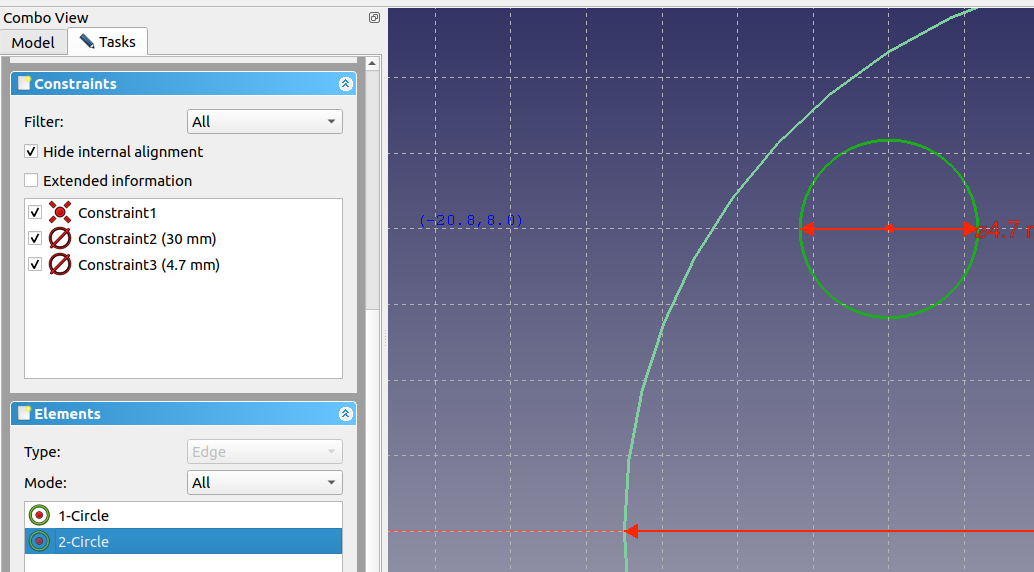

contrant를 지정해서 4.7로 해본다.

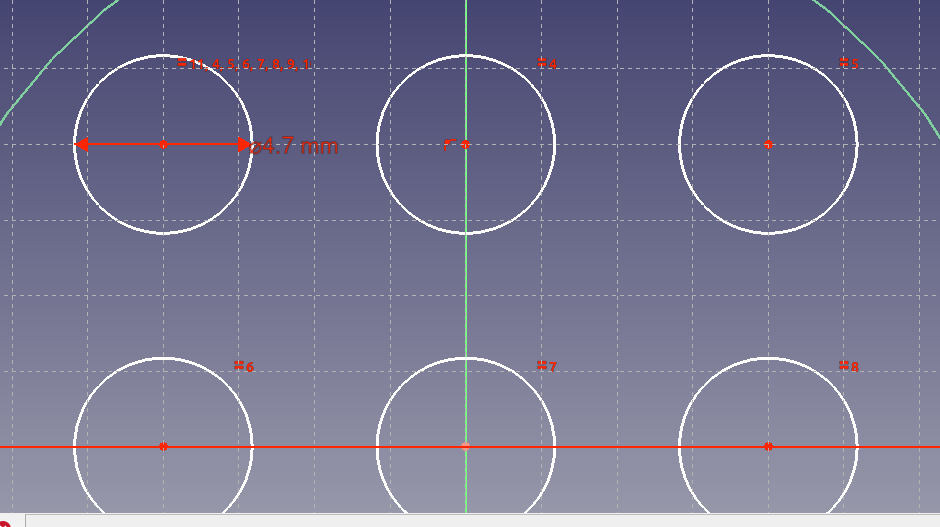

Step 11. 배열로 복제

새로 그린 2-Circle을 선택하고



우측에서 두번때 먼가 희한한(?) 아이콘을 눌러준다.

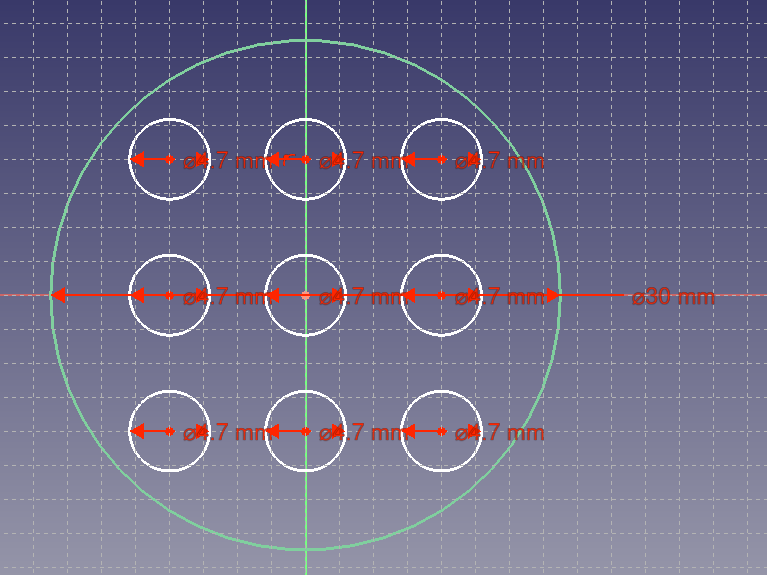

3*3 으로 있어야 하니 col, row에 3을 넣어주고 가로 세로 동일한 간격이니 체크 그리고 ok



우측으로 8mm 하도록 4개 칸 옆에 snap으로 붙여주고 클릭하면







clone을 체크하니 먼가 다르게 나오긴한다.

Elements 에서는  어짜피 똑같은 n-Circle로 나와서 무슨 차이인진...



Step 12.

스케치에서 완전히 벗어 나기 위해서는 ESC를 누르거나

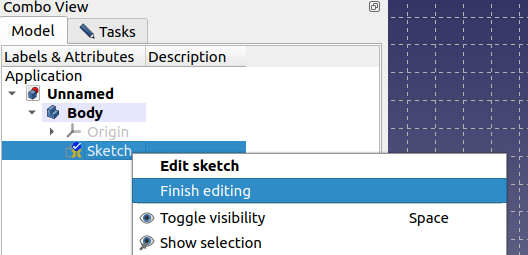

combo view - model - sketch 우클릭해서 Finish editing을 해주면된다.

툴바에서 아이콘이 있다는게 그건 못 찾겠네.. 신버전 되면서 바뀐건가?



편집에서 벗어나면 XY plane에서도, grid에서도 벗어난다.

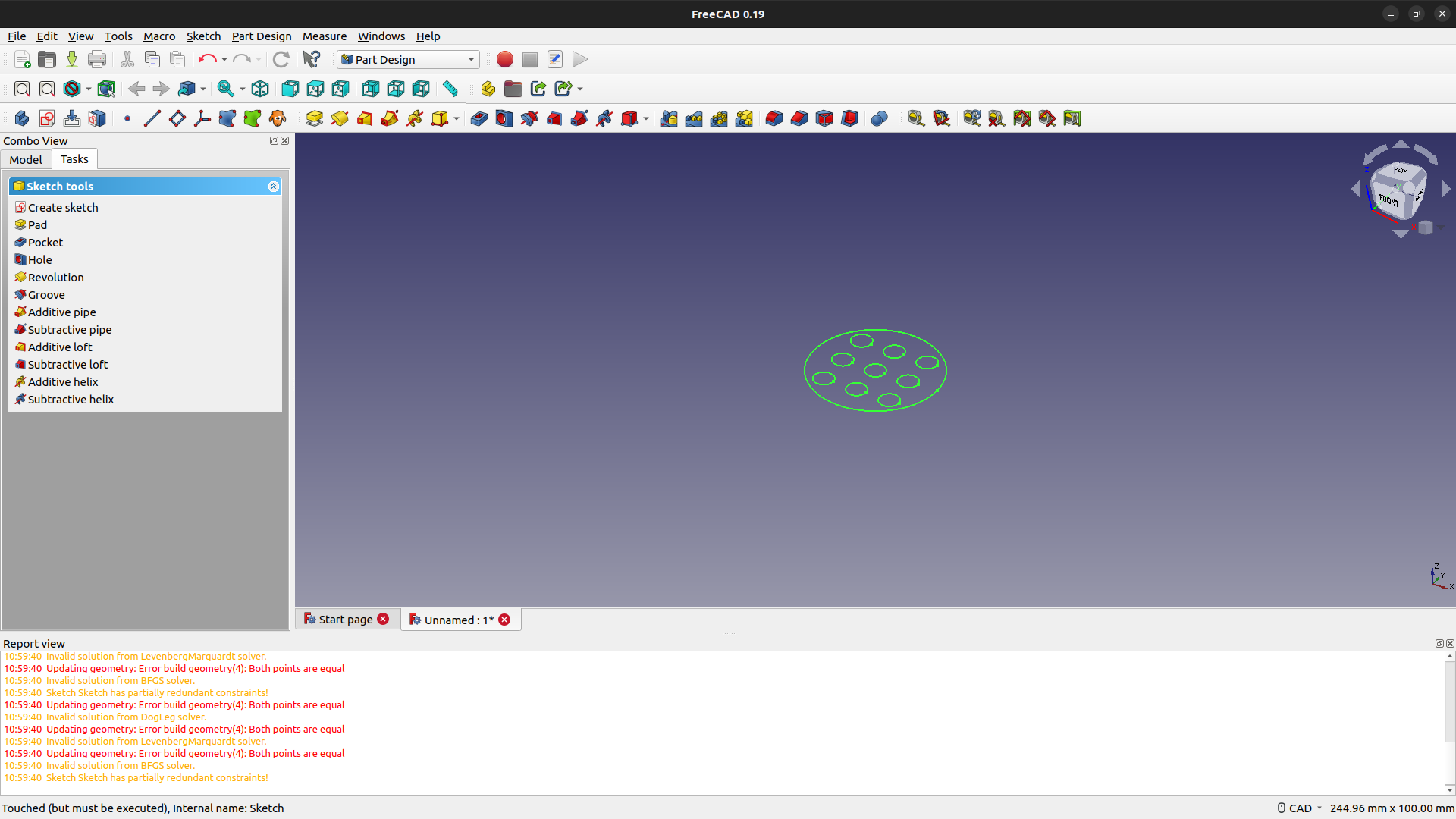

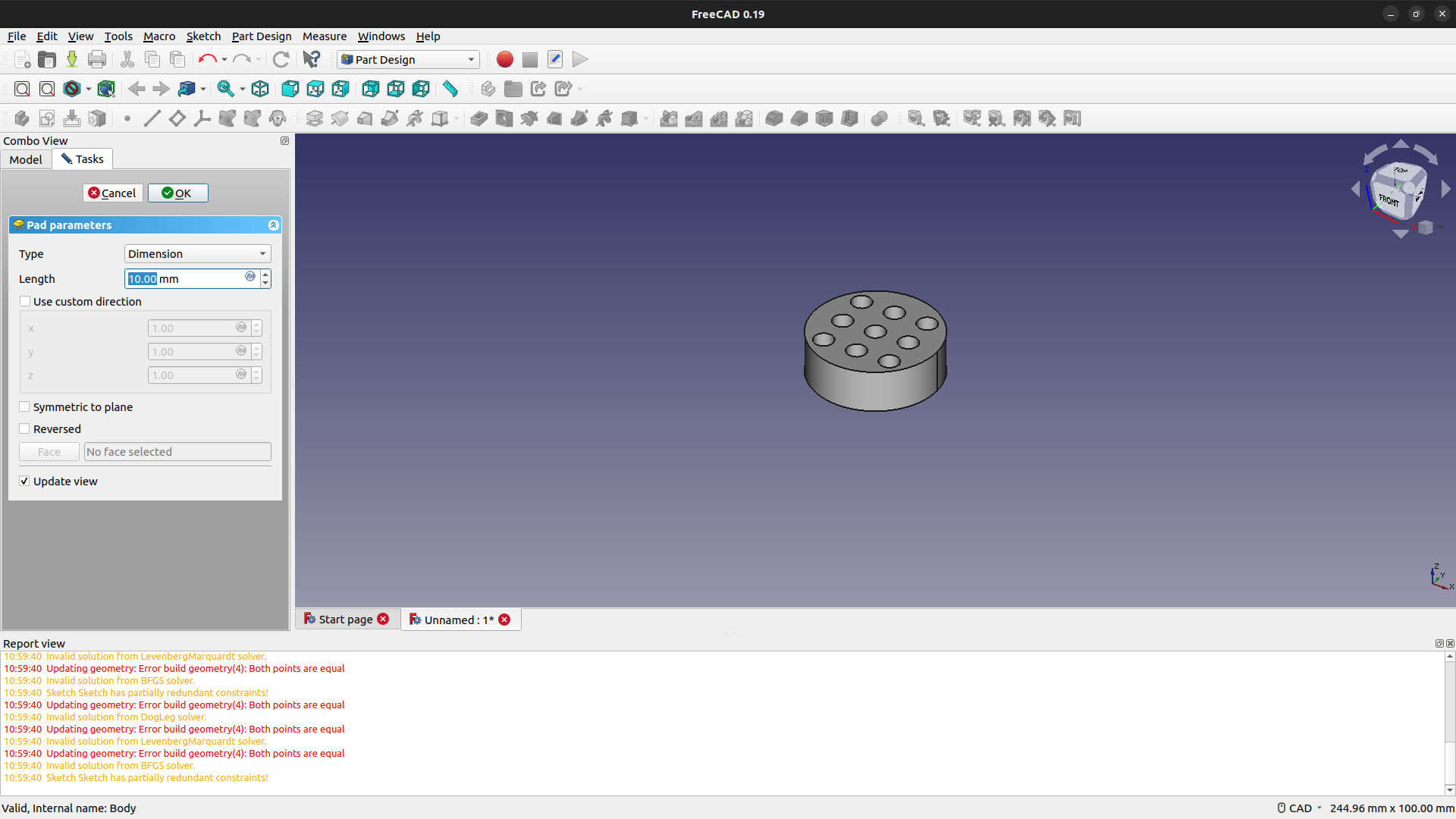

Step 13. Sketch tools - Pad

입체로 나오긴 한데.. 연탄을 바란건 아니고.. 저 구멍으로 위로 나오면 좋겠는데.. 일단은 실패 ㅠㅠ



좀더 봐야 알겠네.. 크흡..

[링크 : https://www.youtube.com/watch?app=desktop&v=iy9amRGcCCA]



참고한 유튜브.. 11년전..

[링크 : https://www.youtube.com/watch?v=Sg_9PAmWNDg]
