가변저항과 전압

가변 저항은 합성저항 계산법에 의해서 저항값에 따라 전압이 달라지고

그 전압값을 ADC를 통해 읽어 오도록 아두이노에서 구성을 주로 하게 되어 있다.





가변저항을 이용해서 실제 전압 분배를 하는 방법

Vs = 10 V

R1 = 1kohm

R2 = 2kohm

RL = 100kohm

VL에 걸리는 전압은 6.6667이 됩니다.



라고 써있는데 이해가 완전히 되진 않네.. ㅠㅠ

[링크 : https://blog.naver.com/compass1111/221166512331]



[링크 : https://www.arduino.cc/en/Tutorial/Knob]

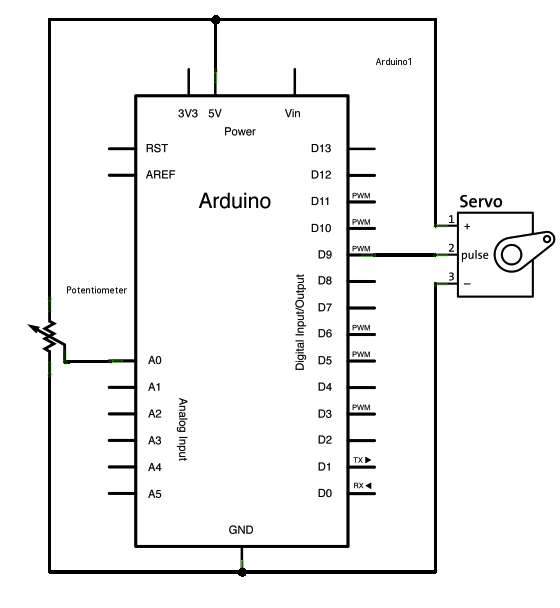

아두이노 쪽 그림과 같이 고민을 해보니

VL = R2 / (R1+R2) * Vs 이니까

R1+R2는 10kohm으로 고정이고 R2의 값에 따라 (즉, GND와 A0 사이의 값)

선형적으로 전압값이 변경이 되어질 것으로 예상된다.



그럼.. 10kohm을 다는 이유는 5V 50mA 맞추기 위해 100ohm을 한다는데

100배 커지니.. 0.5mA 정도로 흘리기 위함인가?
