esp32-2432S028 데이터 시트

회사가 망했나 안보이네?

whois 조회해보니 2024년 11우러 이후로는 업데이트 된적이 없다는데

2027년까진 구매되어있다는데 서버는 터진듯.

%kwhois    Domain Name: JCZN1688.COM    Registry Domain ID: 2661762794_DOMAIN_COM-VRSN    Registrar WHOIS Server: grs-whois.hichina.com    Registrar URL: http://wanwang.aliyun.com    Updated Date: 2024-11-15T01:42:33Z    Creation Date: 2021-12-15T06:22:58Z    Registry Expiry Date: 2027-12-15T06:22:58Z    Registrar: Alibaba Cloud Computing Ltd. d/b/a HiChina (http://www.net.cn)    Registrar IANA ID: 1599    Registrar Abuse Contact Email: DomainAbuse@service.aliyun.com    Registrar Abuse Contact Phone: +86.95187    Domain Status: ok https://icann.org/epp#ok    Name Server: DNS19.HICHINA.COM    Name Server: DNS20.HICHINA.COM    DNSSEC: unsigned    URL of the ICANN Whois Inaccuracy Complaint Form: https://www.icann.org/wicf/ >>> Last update of whois database: 2026-01-17T09:30:40Z <<<

[링크 : http://www.jczn1688.com/zlxz]

[링크 : https://www.reddit.com/r/esp32/comments/ws6n4u/unknown_schematic_for_esp322432s028_board_anyone/?tl=ko]



jczn 멀 어떻게 줄인거냐 -ㅁ-?!?!

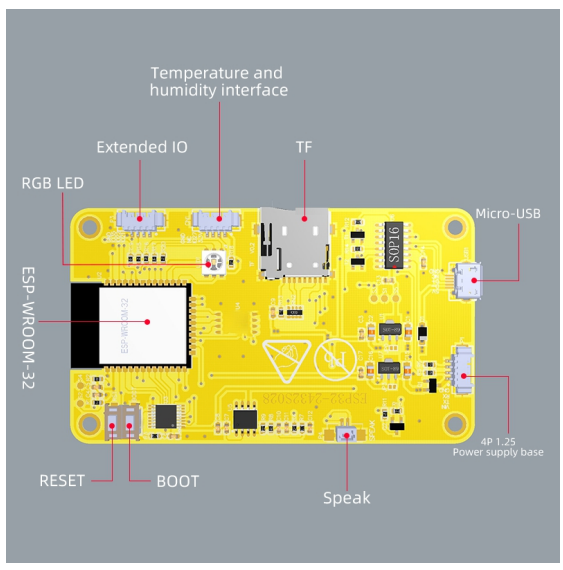

확장 io와 온도/습도 센서용 인터페이스라..

[링크 : https://github.com/witnessmenow/ESP32-Cheap-Yellow-Display/blob/main/OriginalDocumentation/2-Specification/ESP32-2432S028%20Specifications-EN.pdf]



usb-c 가 하나만 있는 녀석으로 v2인가? 내꺼랑은 다르네 ㅠㅠ

[링크 : https://ko.aliexpress.com/item/1005005138982767.html?gatewayAdapt=bra2kor]



위의 링크는 깨진것 같아서 다시 상위부터 접속해보니 먼가 나오긴 한다.

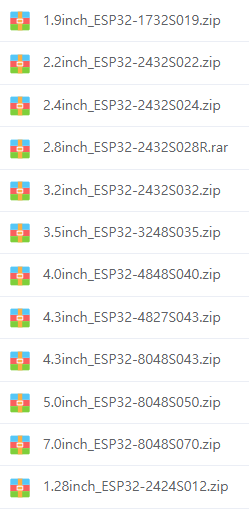

2.8과 3.2를 받아봤는데 아무튼 내꺼랑은 다른 모델인듯..

LCD가 달라져서 바이너리 그대로 쓸수도 없을 것 같은데..

[링크 : http://pan.jczn1688.com/1/ESP32%20module]



2.8인치 에서 받아서 보는 중

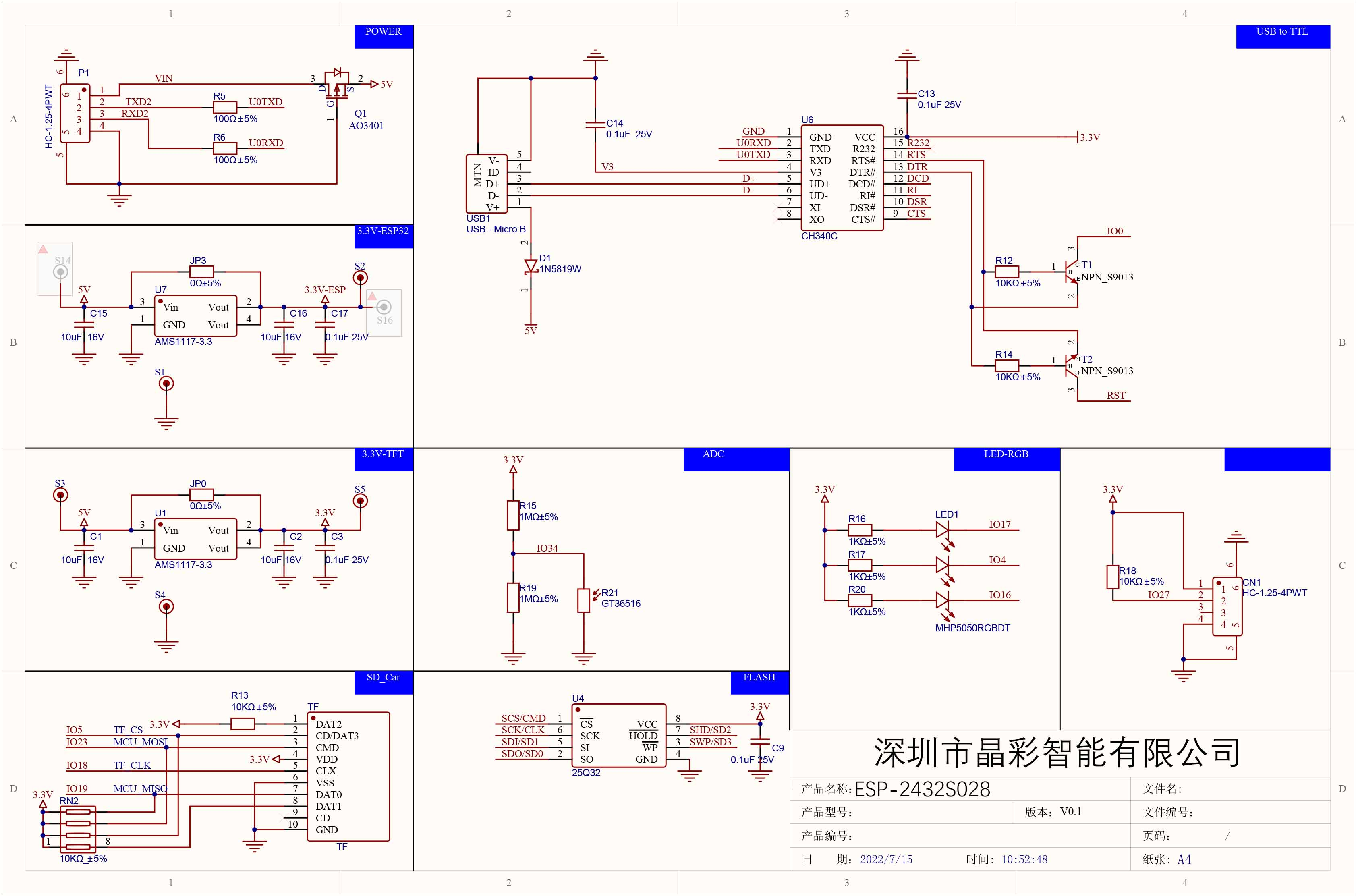

microSD는 TF라고 해서 IO5 / IO18 / IO19 / IO23 으로 연결되고 esp-wroom-32 에서는 VSPI 로 연결된다.

LED-RGB는 단순(?) gpio로 on/off 하는 스타일

DAC는 io26 핀이고  dac2로 표시되어있는 부분

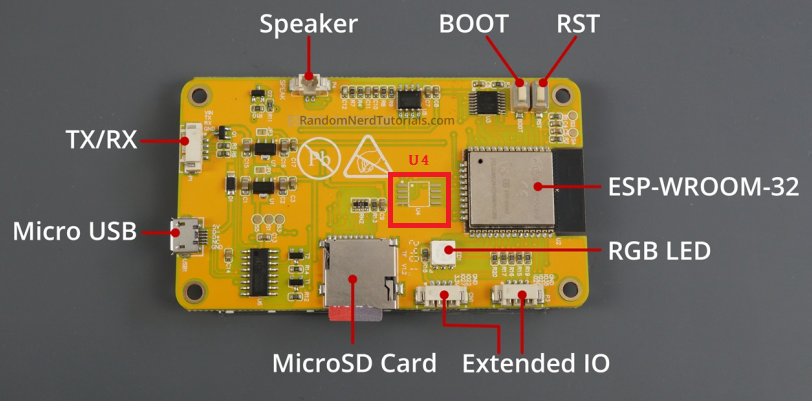

그 와중에 flash 라고 U4가 있는데 내꺼에는 부품이 없다. NC 처리된 모델인듯.

없으면 확인할게 하나 줄었으니 머 다행인가? ㅋㅋ

[링크 : https://github.com/witnessmenow/ESP32-Cheap-Yellow-Display/issues/261]

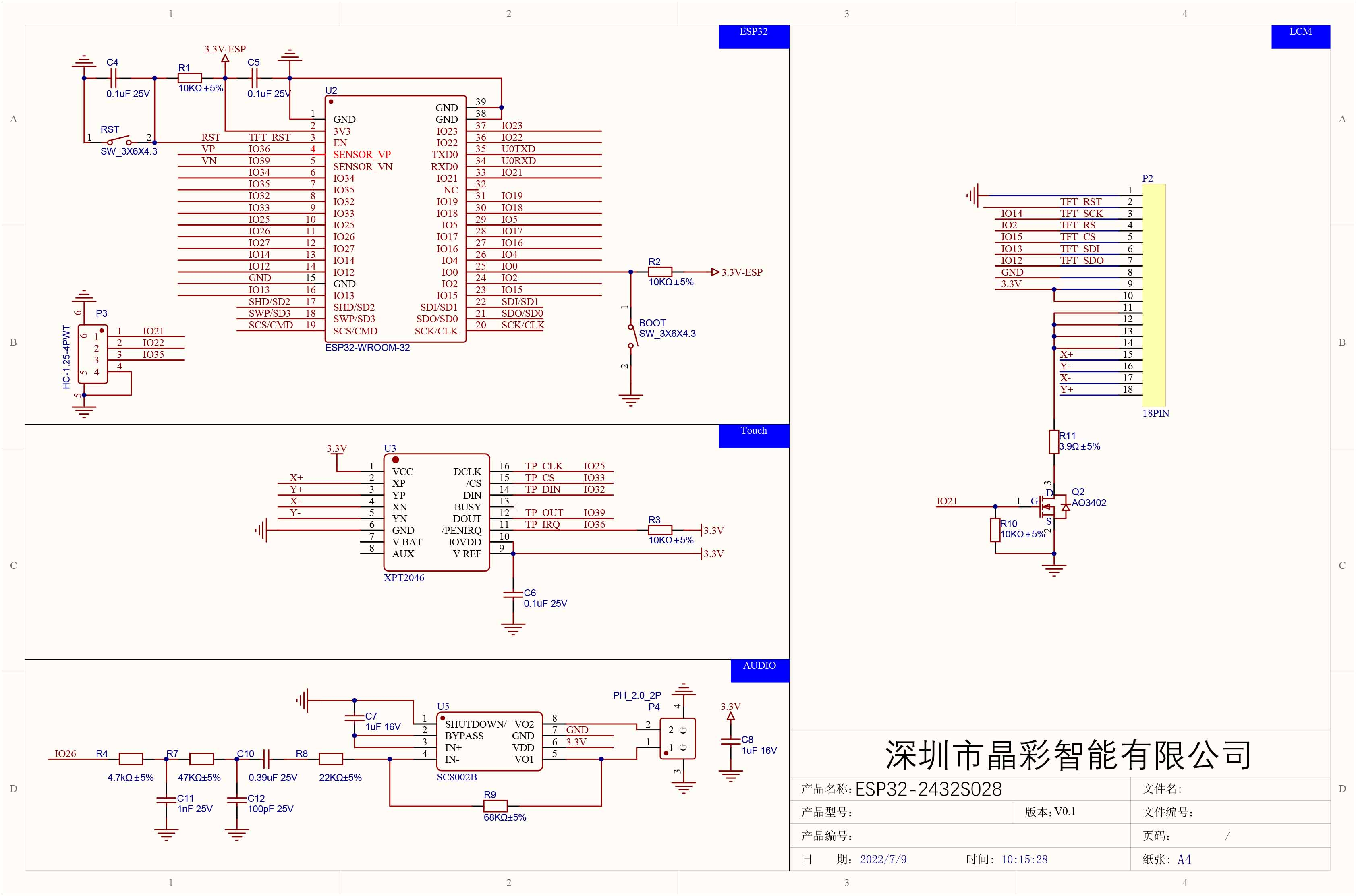

lcm이 TFT 인데 io2 / io12~1015 / io21 을 이용하여 연결되고

io2는 그냥 gpio 같고

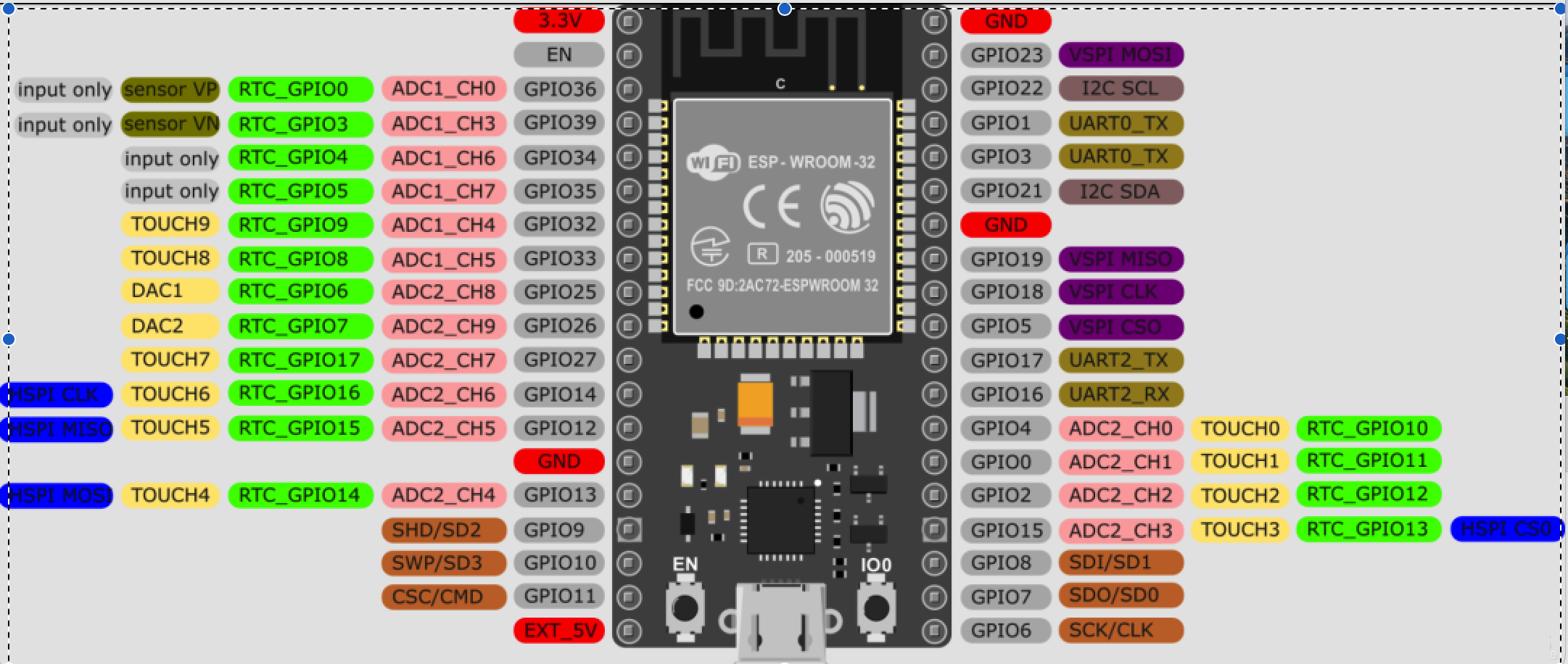

io12~io15는 HSPI 포트로 연결된다. 이름부터 웬지 빨라보이네





원하는건 못 찾았는데

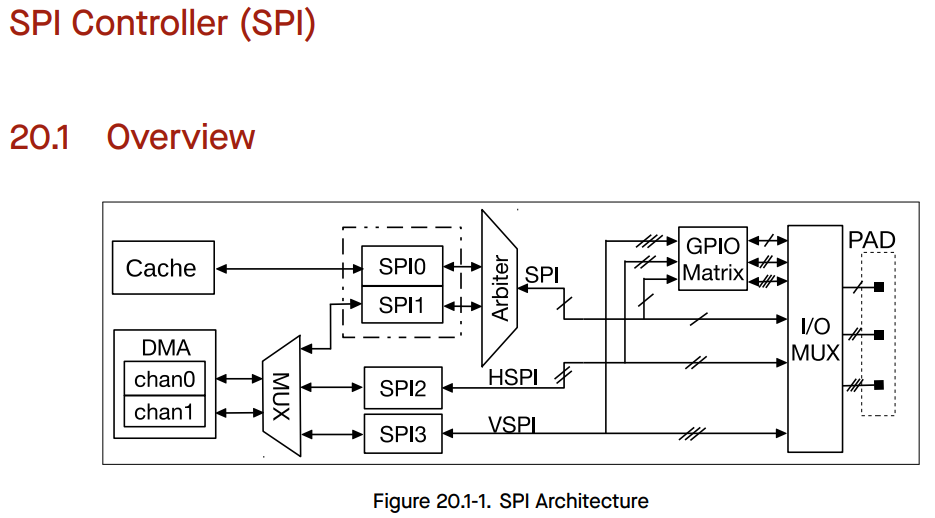

HSPI(spi2) VSPI (spi3)는  아무튼 빠르니까 이름이 좀더 붙은건가? qspi 같은 건 아닌거 같은데..

[링크 : https://documentation.espressif.com/esp32_technical_reference_manual_en.pdf#iomuxgpio]
