stm32 gpio ext interrupt 모드

왜 안되나 했더니.. 다른 칩에서 계속 pull down 하고 있어서 버튼을 눌러도 올라가지 않았던...

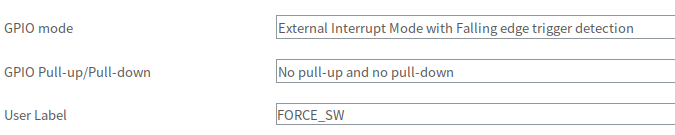

cubeide 에서 특정 핀을 GPIO_EXT로 설정하고



External Interrupt Mode with ... 로 시작하는 녀석을 고른다.

필요하다면 falling edge 혹은 rising edge에서만도 잡을 수 있는데



둘 다 해두면 어떤 이벤트에서 인터럽트가 발생하는지 모르니, 결국에는 인터럽트 핸들러에서

해당 핀의 상태를 읽어서  판별을 해야하나? 조금 복잡한 문제가 발생할 듯 하다.

[링크 : https://blog.naver.com/micomcore/223281042436?]



그리고 NVIC 탭에서 해당 인터럽트를 활성화 해준다.



아래의 _weak 함수를 재정의 해서 사용하면 끝

GPIO_Pin은 핀 번호 별로 올라오니, 다른 포트의 같은 핀은 구분이 되지 않으니 유의

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {   printf("GPIO_Pin[%d]\n", GPIO_Pin); }
