ad5291 shutdown mode

레오스탯 에서 Wiper Terminal을

A~B 사이의 가변 저항으로 사용하거나, W를 float 상태로 유지할 수 있다는데



해당 기능은 software shutdown 이라는 이름으로 제공된다.

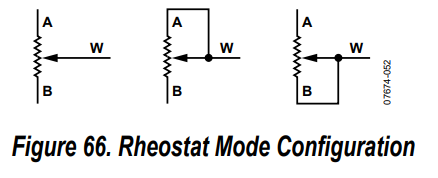

근데 내용상으로는 첫 이미지가 아니라 세번째 이미지 처럼 W가 B와 붙고 A는 열리는것 같은데 다른걸 찾아야 하나?

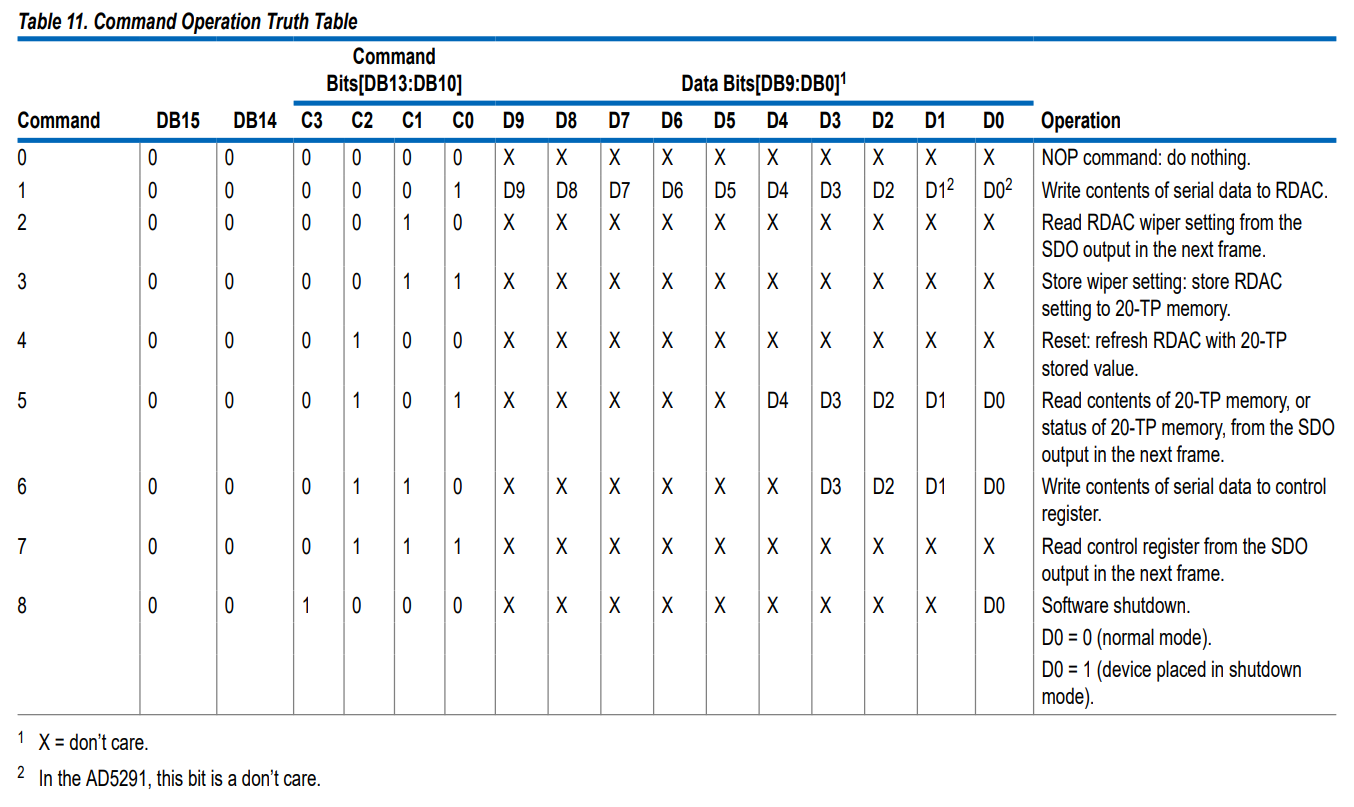

THEORY OF OPERATION SHUTDOWN MODE The AD5291/AD5292 can be placed in shutdown mode by executing the software shutdown command, Command 8 (see Table 11), and setting the LSB, D0, to 1. This feature places the RDAC in a special state in which Terminal A is open-circuited, and Wiper W is connected to Terminal B. The contents of the RDAC register are unchanged by entering shutdown mode. However, all commands listed in Table 11 are supported while in shutdown mode. Execute Command 8 (see Table 11), and set the LSB, D0, to 0 to exit shutdown mode.
