ptn5110 usb-pd rdo 응답

RDO로 요청하니 PDO를 아래와 같이 받았다고 하는데

61 2C 91 01 08 2C D1 02 00 2C C1 03 00 2C B1 04 00 45 41 06 00 64 21 DC C0

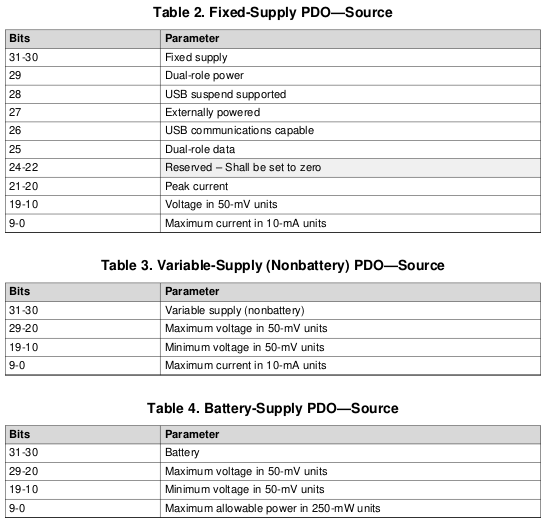

PDO 형태는 이렇게 생겨 먹었다고 하고

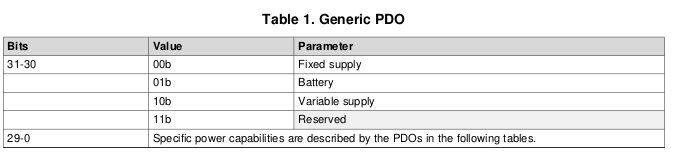

PDO 타입에 따라 상관없이 19-10 / 9-0은 거의 동일한데



그걸 정리하면 다음과 같이

최소 전압은 50mV 단위로, 전류는 10mA 단위로 계산하면 어찌 될 듯



받은대로 해석해보니 영 엉뚱한 값만 나와서



I2C를 통해 받은거라 혹시 데이터가 뒤쪽부터 반대로 받아진거 아니야? 하면서 바이트 순서를 뒤집고

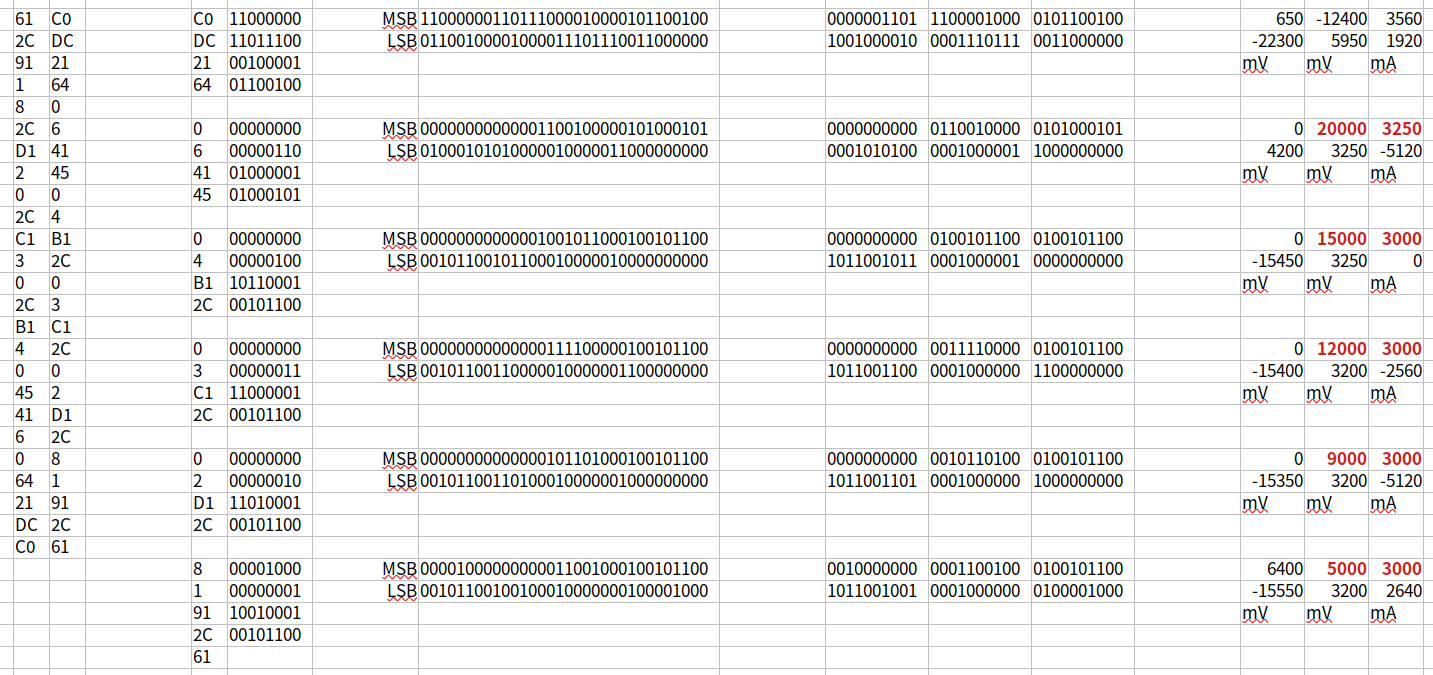

바이트를 msb와 lsb에 맞춰서 정렬하고 10비트씩 잘라서 해석해보니

먼가 그럴싸하게 20v / 15v / 12v / 9v / 5v가 나오는 것 같기도 하고..

5V 3A는 dual role power로 마킹된걸려나?

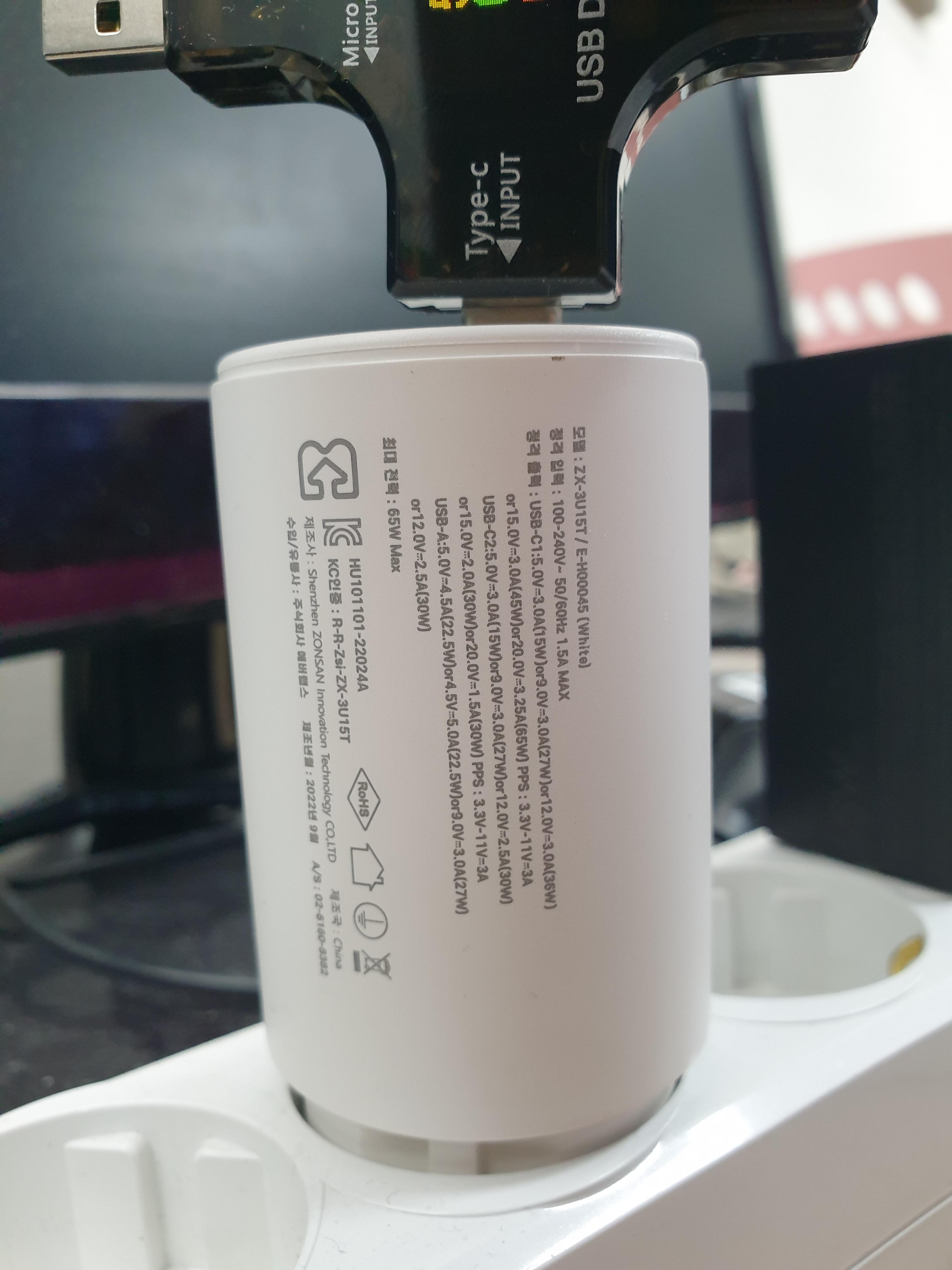

일단 USB PD 충전기에서

C1 커넥터에 연결했고

5.0V 3.0A = 15W

9.0V 3.0A = 27W

12.0V 3.0A = 36W

15V 3.0A = 45W

20.0V 3.25A = 65W

PPS 3.3V~11V = 3A 라고 되어있다.

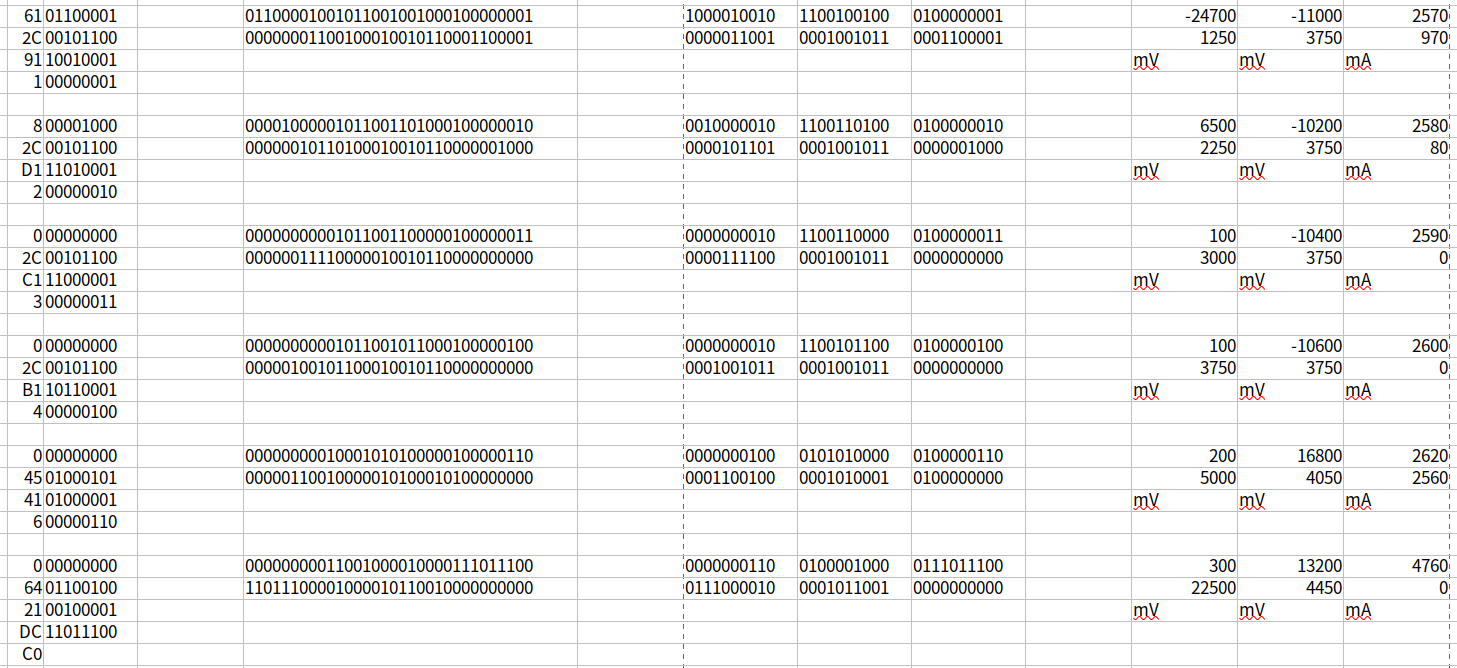

가장 처음 4바이트를 반대로 다시 파싱해보고

가장 마지막 61이 먼지도 봐야 할 듯.. bargage 였거나 trailing EOF 이거나.. 혹은 parity 이거나.. 어느걸려나?
