MELSOFT MR configurator 2 - MR-J4 설정

modbus나 시리얼로 통신이 되나 모르겠어서 찾아보는 중

FA에서 전달받은 파일은 이거고

[링크 : https://kr.mitsubishielectric.com/fa/ko/board.do?act=LinkBoard&category_id=115]



MR Configurator2 에서 파라미터 설정에서 바꾸어야 할 항목들인데

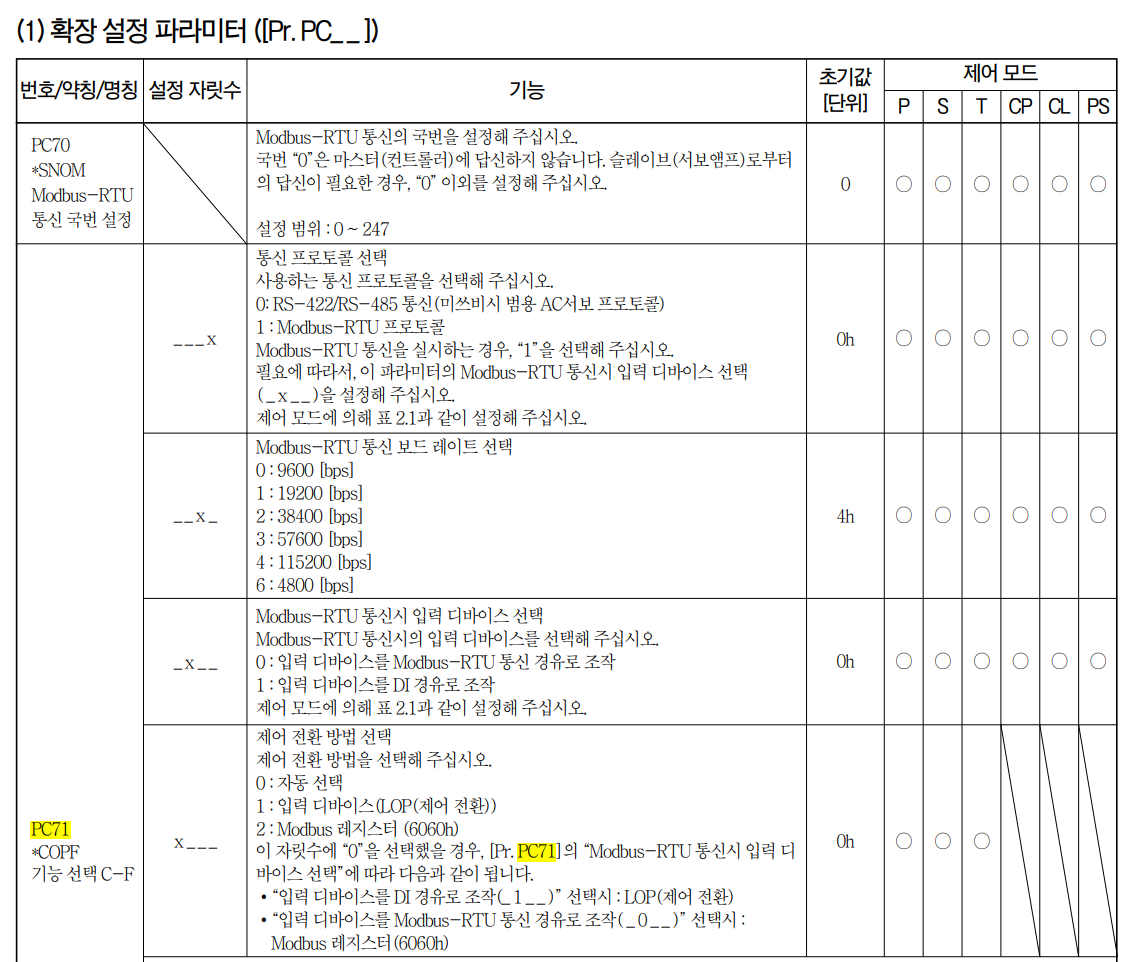

통신방법은 PC70 레지스터(?)를 설정해주어야 하는데 기본값은 0040 이고 아래의 의미를 지닌다.

제어 전환(자동) / MODbus-RTU 통신 조작 / 115200bps / 미쓰비시 범용 AC서보 프로토콜



아마 FA에서 알려준 스위치 달아서 제어하는건 DI 경유로 조작 같은데 나중에 설정은 해봐야 할 듯.

확장 설정 파라미터(Pr.PC__) 라고되어있는데, 파라미터에서 PC 구획에 해당 번호를 설정하라는 의미인 듯.



MR Configurator 2 에서는

메뉴 - 파라미터 - 파라미터 설정

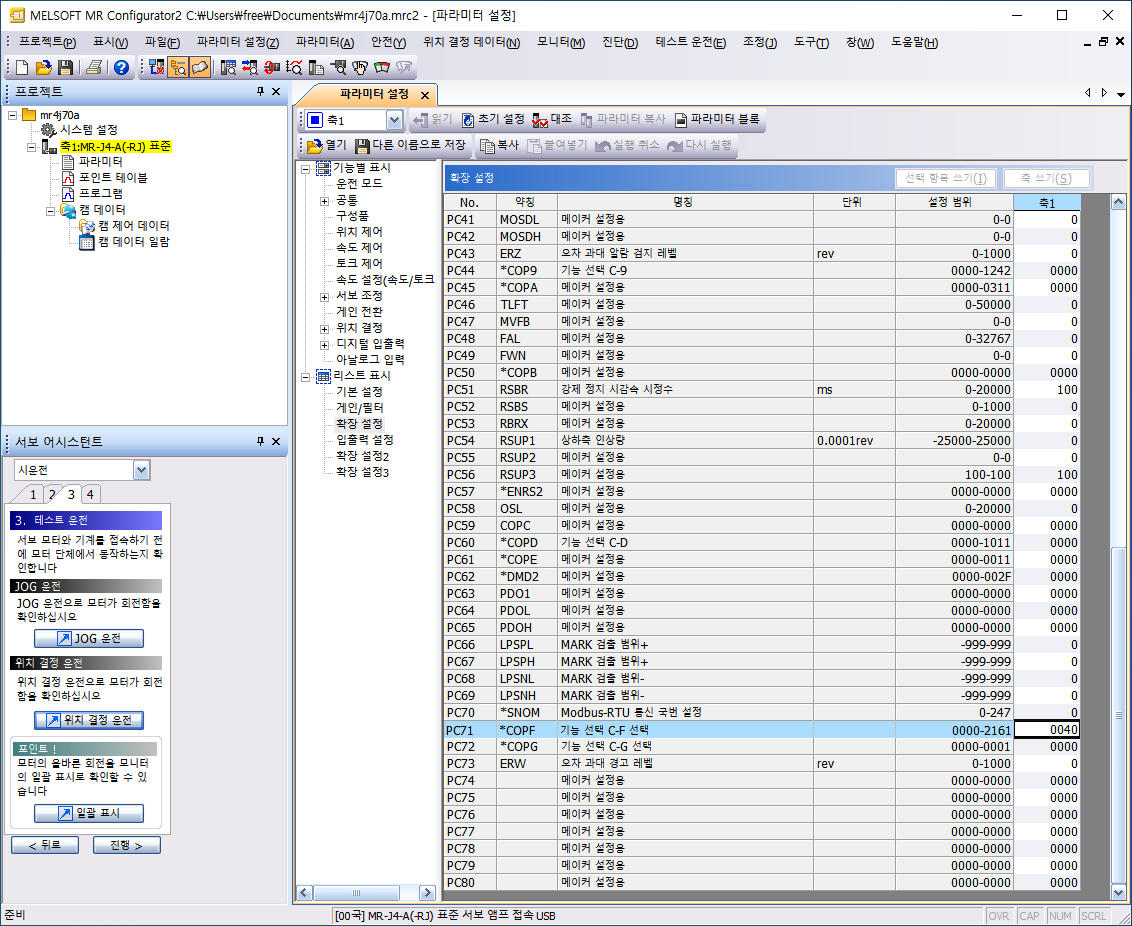

누르면 아래 같이 뜨는데 기능별로 하는것도 좋지만, 저걸 따라가려면 아래의 "리스트 표시"에서

파라미터 구획으로 찾는데 빠를듯 하다. PA~PF 까지 존재하는데 아마도

Parameter A ~ Parameter F 해서 총 6가지 구획으로 나뉘는 듯.

최대 64개씩 * 6 = 384개 까지인가.. 아니면

PA32 / PB64 / PC80 / PD48 / PE64 / PF48 = 336 인가...
