DDR3 pinout과 ECC

+ 2024.04.02

대충 정리 하다면

DDR3 unbuffred + CBx + EVENT# = DDR3 ECC unbuffred (ECC 8bit 추가 + 온도 리포팅)

DDR3 ECC unbuffred + Err_Out + Par_in = DDR3 ECC buffred(or registerd) (명령과 주소 버스에 대한 패리티 추가)



----



심심해서(?)

서버의 DDR3-12800E 와 데스크 탑의 DDR3-12800U 메모리가

서로의 메인보드에 호환이 될지 테스트 해보는데



일단 현재까진

데스크탑에 DDR3-12800E ECC/unbuffered 는 문제 없이 인식(현재 2가지 메인보드 테스트)

서버에 DDR3-12800U 는 메모리 인식 오류로 bios에서 비프음 발생한다.



----

ECC/reg 메모리에서 error로 검색하면 아래와 같이 두개의 핀이 검색되어 나온다.

Symbol Type Description

CBx I/O Check bits: Used for system error detection and correction

Err_Out# Output (open drain) Parity error output: Parity error found on the command and address bus

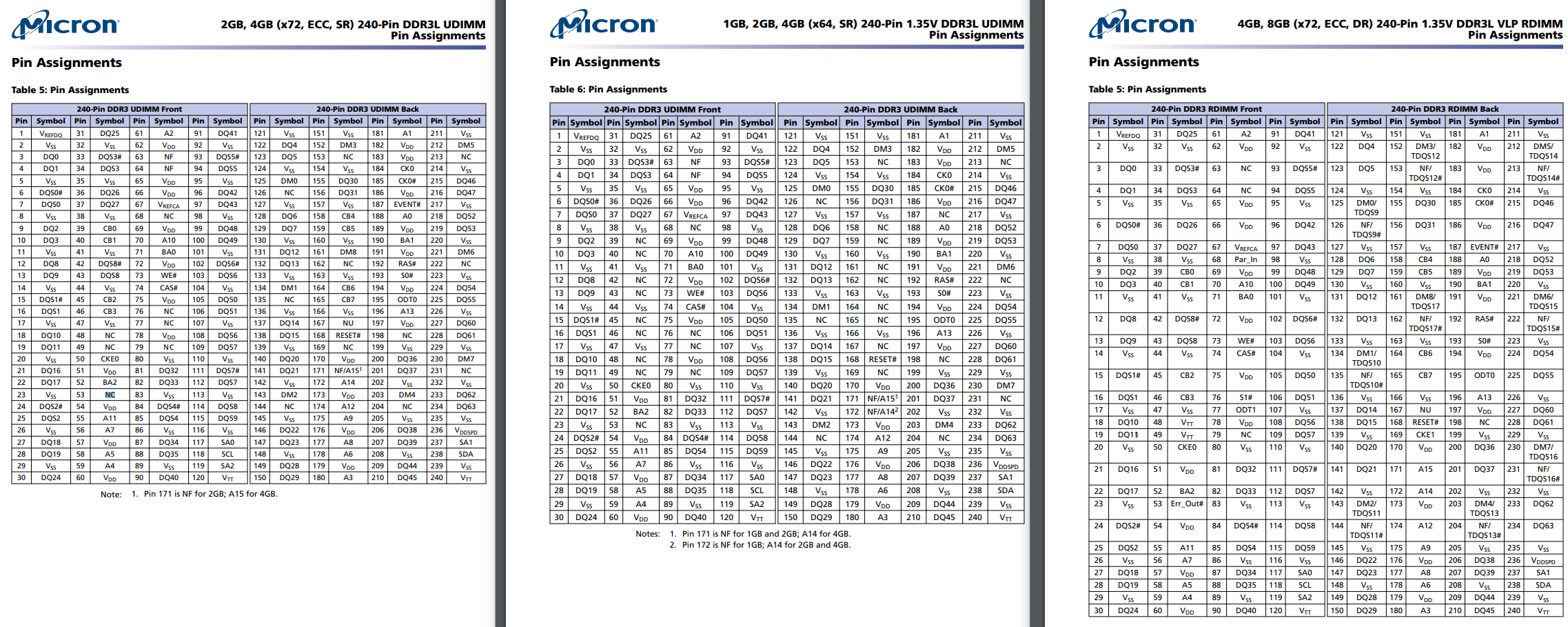

비교해보면

39~40, 45~46, 158~159, 164~165번에 CB0~7

53번에 Err_Out

68번에 Par_in

187번에 EVENT# 핀이 차이가 난다.



Symbol Type Description

Par_In Input Parity input: Parity bit for Ax, RAS#, CAS#, and WE#.

EVENT# Output (open drain) Temperature event: The EVENT# pin is asserted by the temperature sensor when critical temperature thresholds have been exceeded.



근데 가장 왼쪽의 ECC는 데이터시트가 제대로 된게 맞나 의심이 된다. 아니면 ECC/reg와 ECC는 다른건가?

ECC 에서는 왜 Err_Out#이 없지? (혹시나 다른 제조사 껄 보는데 ECC U-DIMM 의 경우는 Err_Out이 없다)

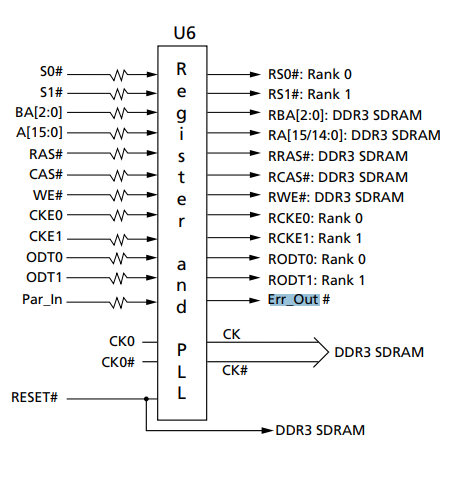

아래는 ECC/reg 의 핀 아웃중 일부인데

Register and PLL 이라고 써있는 U6 칩에서 신호정렬후 다시 보내는 것을 확인할 수 있다.



------



DDR3L SR UDIMM - unbuffered

[링크 : https://media-www.micron.com/-/media/client/global/documents/products/data-sheet/modules/unbuffered_dimm/ktf8c128_256_512x64az.pdf?rev=2b5782e710b943ef87af4b3008fbf844]



DDR3L ECC SR UDIMM - unbuffered ECC

[링크 : https://media-www.micron.com/-/media/client/global/documents/products/data-sheet/modules/unbuffered_dimm/ksf9c128_256_512x72az.pdf?rev=3511a7c63c0f4571bcf31314d0afc492]



DDR3L ECC U-DIMM - unbufferd ECC (Adata)

[링크 : https://www.adata.com/upload/downloadfile/R11-0837_SUDE1600W8G11_DDR3L-1600_CL11_8GB_512Mx8_Pb%20free_ECC%20U-DIMM_V0_.pdf]



DDR3L VLP ECC DR RDIMM - ECC/registered

[링크 : https://media-www.micron.com/-/media/client/global/documents/products/data-sheet/modules/parity_rdimm/kdf18c512_1gx72pdz.pdf?rev=bc2b11b5aada432f8171e3db684094e0]



+

2024.04.02

Load Reduced 라서 LRDIMM 인데 핀만 봐서는 ECC/reg와 별반 차이가 없다

다만 Rank가 높다는게 위의 메모리들과의 차이이고, rank multipler 등의 별도 하드웨어가 추가 될 듯.

32GB (x72, ECC, QR) 240-Pin DDR3 LRDIMM

[링크 : https://media-www.micron.com/-/media/client/global/documents/products/data-sheet/modules/lrdimm/jszs72c4gx72lz.pdf?rev=f220cca150544a9fa0a4fe28d1f51de4]
