LG SH5 스피커 분해

인기없던 모델인지 분해 동영상이나 메뉴얼이 안나와서 부서먹을 각오하고 대충 푸니 어찌어찌 열린다.

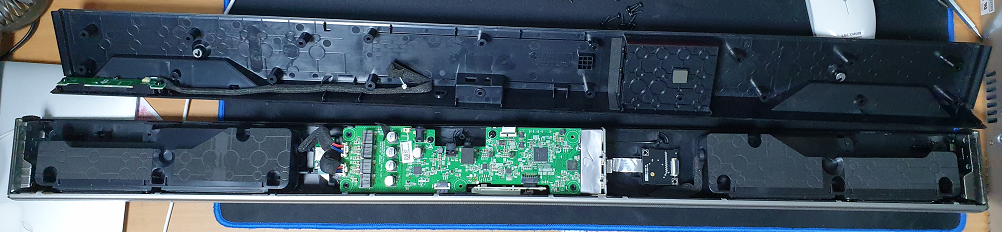

하단 나사를 왕창 풀고 들어 올리면 되는데 1m에  달하는 길이라 빼는것도 쉽지 않아

일자 드라이버로 벌리고 어찌어찌 빼냈다.



일단 하단 규격으로는 25V 22W 라고 써있어서 발견한 두개의 어댑터 모두 맞지 않는 것 같긴하다.



DA-38A25 25V 1.52A 5.5 x 1.5mm

[링크 : http://www.tmon.co.kr/deal/7431560182]



DA-50H25 25V 2.0A 6.3 x 1.7mm

[링크 : https://www.11st.co.kr/products/2372323847?trTypeCd=21&trCtgrNo=585021]



25V 22W LG SK4D 용

[링크 : https://www.amazon.com/QKKE-Replacement-AC-DC-Adaptor-2-1ch/dp/B089CTPTB4]

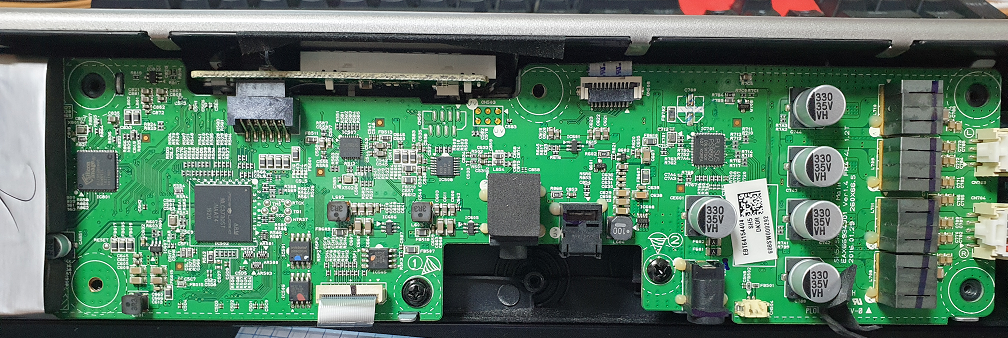

대충 보기에는 HDMI 관련되었을 Silicon image칩

ARM 이라고 써있는 메인 컨트롤러

Crirrus라는 오디오 칩(SPDIF, DTS 등?) 정도가 눈에 띈다.

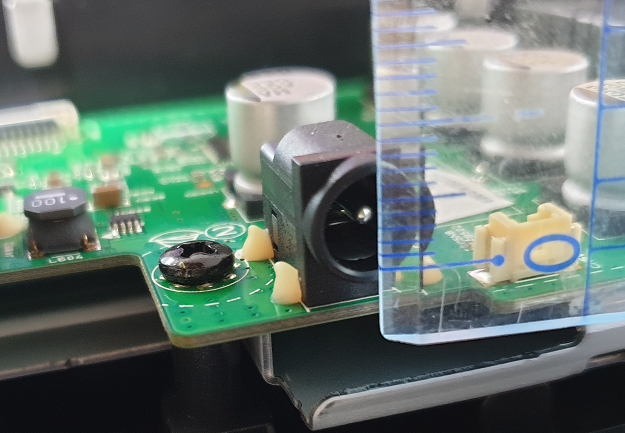

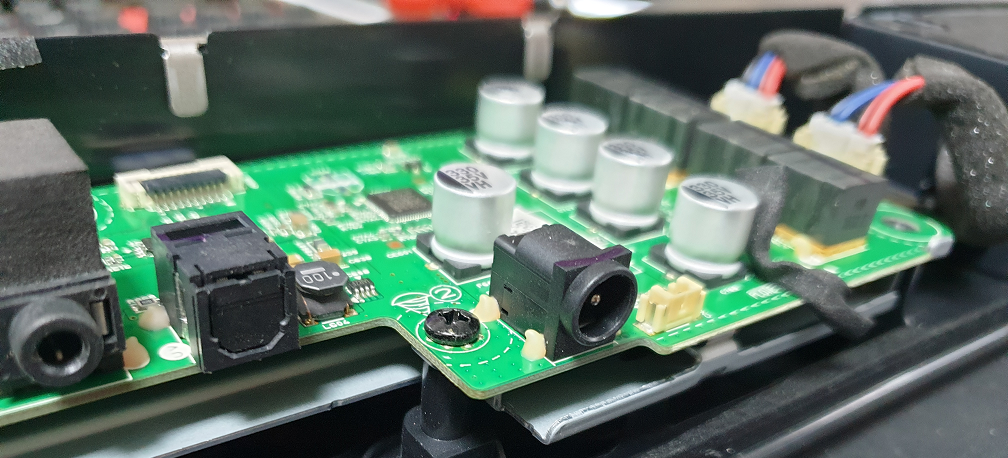

그 망할 DC 잭 부품



대충 보기에는 6.5 x 1.0mm 정도로 보이는데

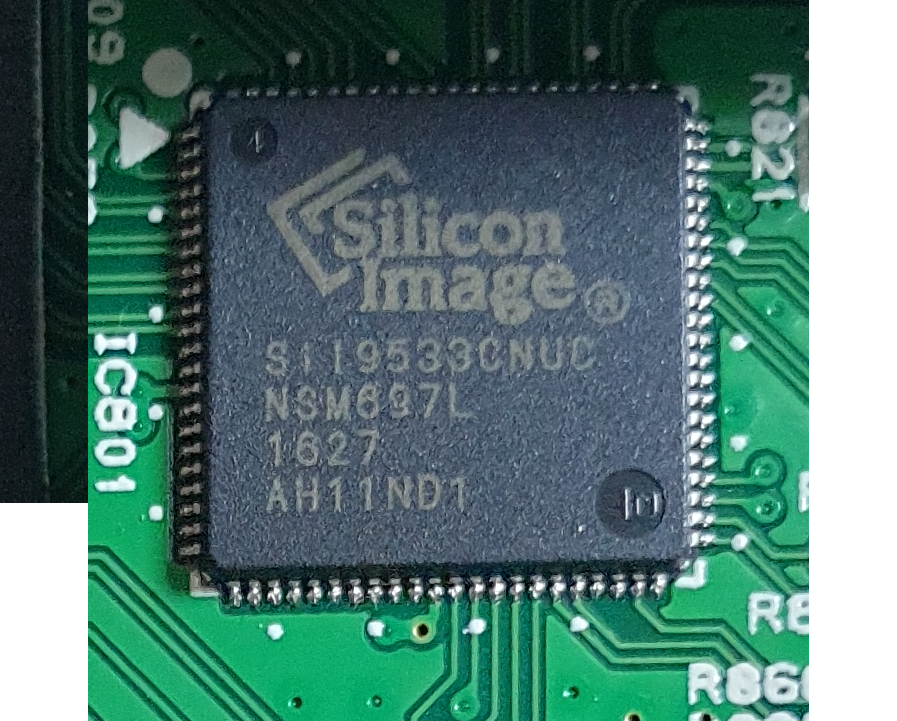

silicon image SiI9533CNUC / Port Processor

[링크 : https://datasheet.lcsc.com/lcsc/1912111437_Lattice-SII9533CNUC_C369575.pdf]

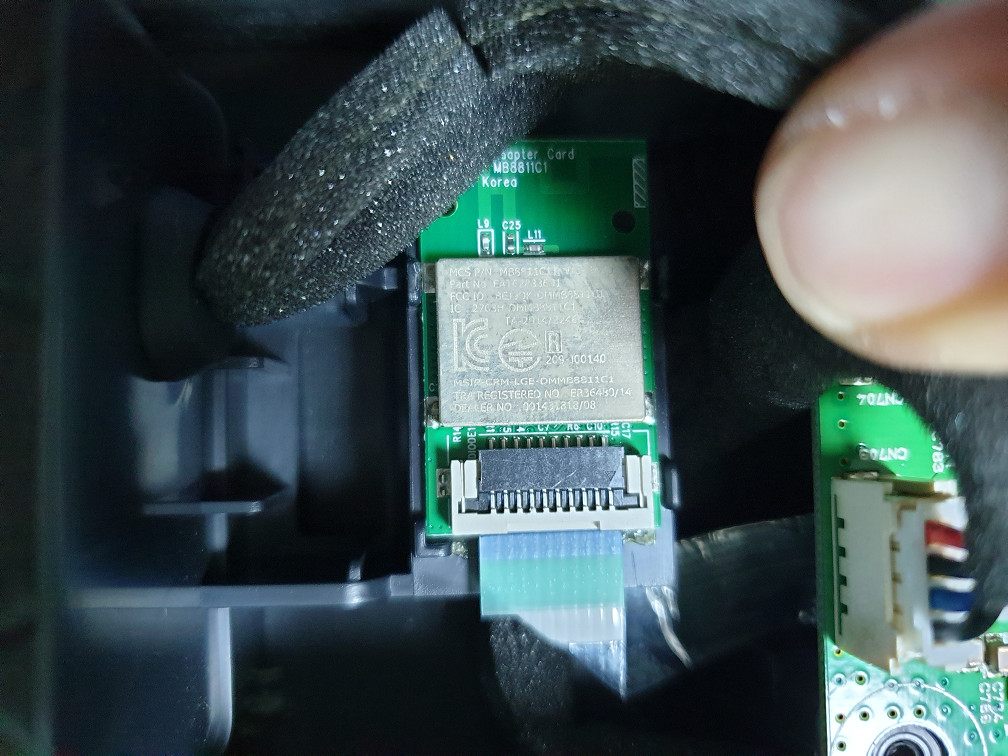

MB8811C1 / intel Bluetooth 모듈 + 안테나

[링크 : https://fccid.io/VNH-MB8811C1/User-Manual/User-Manual-3307597]

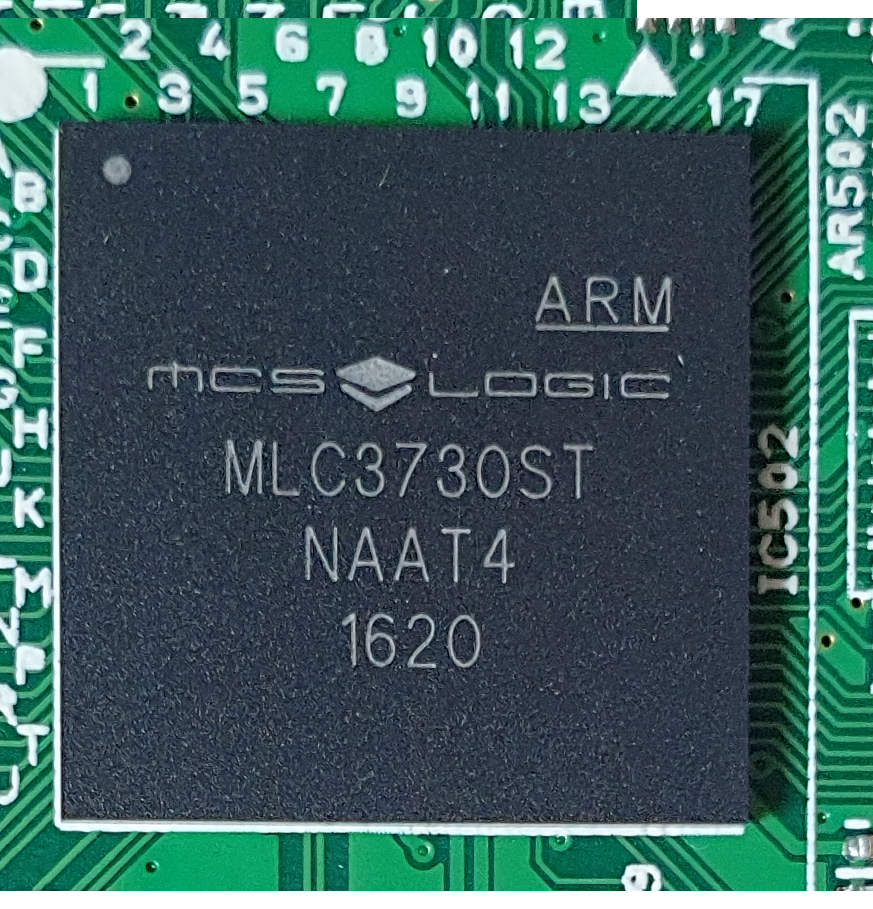

MCS LOGIC 사의 프로세서, 내용 없음

[링크 : http://www.mcslogic.com/sub2_001.html]

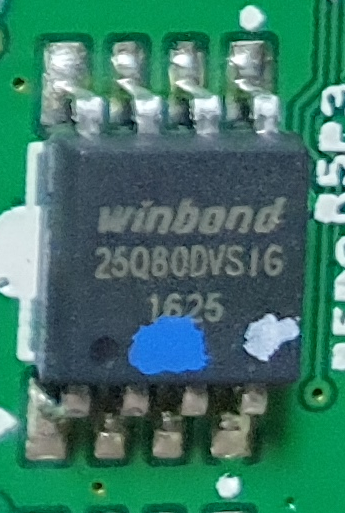

winbond W25Q80DV 8Mbit 80MHz 시리얼 NOR Flash

[링크 : https://www.winbond.com/hq/product/code-storage-flash-memory/serial-nor-flash/?__locale=en&partNo=W25Q80DV]



Macronix International Co(MXIC) MX25L6435E 64Mbit 시리얼 NOR Flash

[링크 : https://www.macronix.com/Lists/ApplicationNote/Attachments/1887/AN183V1-MGRT-MX25L6436E%20to%206435E.pdf]



동일 제품 검색 실패

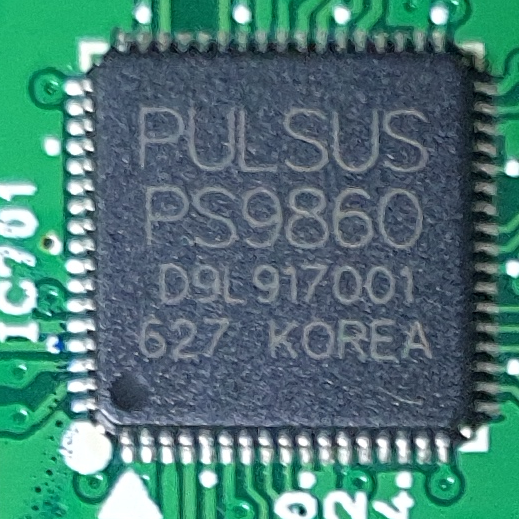

PULSUS PS9860 / 92kHz 24bit SoC Audio solution (PS9850)

[링크 : http://www.datasheet-pdf.com/PDF/PS9850-Datasheet-PULSUS-920012]

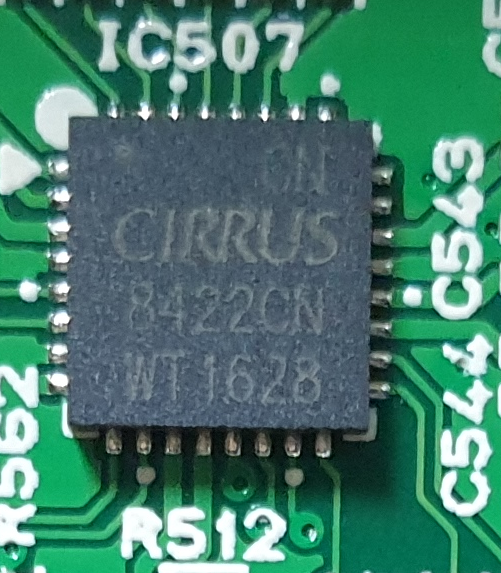

Cirrus logic CS8422 24bit 192kHz AES3, SPDIF 수신기

[링크 : https://www.kr.cirrus.com/products/cs8422/]

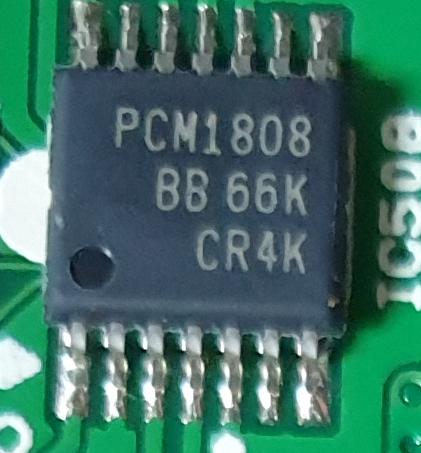

TI PCM1808 24bit 99dB SNR 96kHz stereo ADC

Line in용 처리인가?

[링크 :https://www.ti.com/product/PCM1808...]

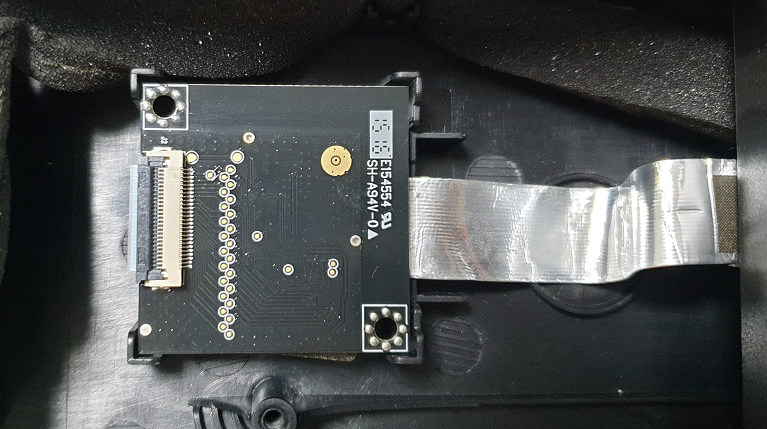

뜯기 싫어 정체불명. 우퍼쪽 무선 전송은 아니겠지?
